Análisis general del producto
Tras varias semanas de pruebas con el controlador WF1 en diferentes configuraciones de pantallas LED matriciales, puedo afirmar que este módulo cumple con la promesa de ofrecer una solución económica y versátil para proyectos de señalización y decoración. El dispositivo está pensado para trabajar con paneles P3, P4, P5 y P10 que utilizan el interfaz Hub‑75, lo que amplía su rango de aplicación desde pequeños letreros de comercio hasta pantallas informativas de mayor longitud. La posibilidad de manejar hasta 640 × 32 píxeles permite mostrar mensajes de texto claros, animaciones sencillas y efectos de luz de neón sin necesidad de hardware adicional complejo.
Durante las pruebas he conectado el WF1 a una fuente de 5 V / 4 A estable y lo he alimentado mediante un adaptador de pared con conector barrel, tal como recomienda el fabricante. La ausencia de batería interna obliga a planificar la alimentación de forma cuidadosa, pero simplifica el diseño al eliminar puntos de fallo relacionados con la carga y degradación de celdas. El proceso de puesta en marcha resulta directo: basta con conectar el cable de alimentación, el ribbon Hub‑75 al panel LED y un disco U formateado en FAT32 con los archivos de contenido. El propio controlador detecta el medio de almacenamiento y comienza a reproducir los efectos programados sin necesidad de intervención de software externo en tiempo real.
Calidad de construcción y materiales

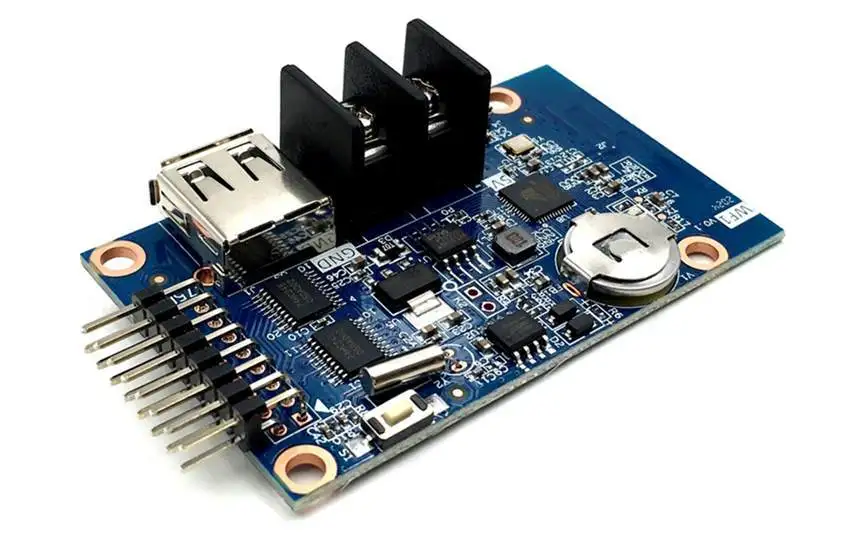

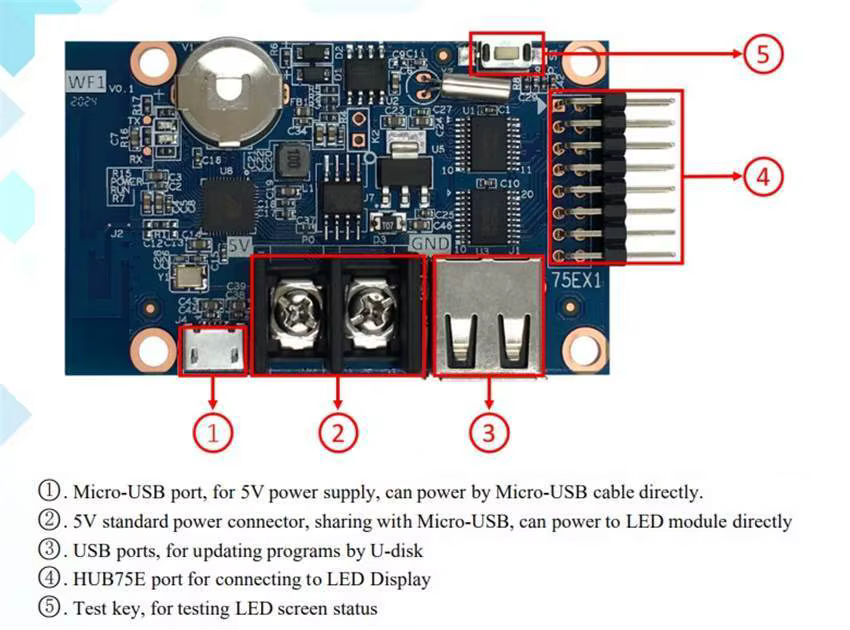

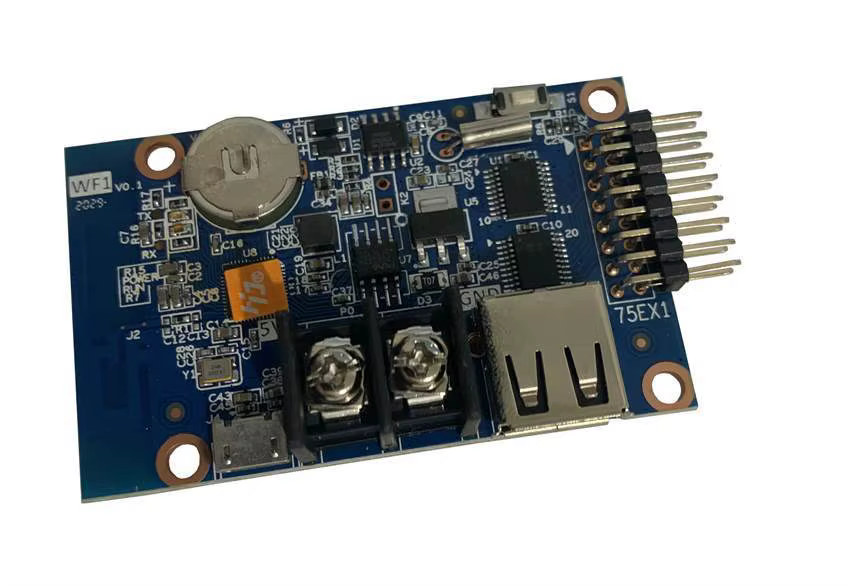

La placa WF1 presenta un circuito impreso de fibra de vidrio estándar (FR‑4) con una máscara de soldadura verde que protege las pistas de cobre. Los componentes principales —un microcontrolador de 32 bits, varios drivers de línea y reguladores de voltaje— están soldados con pasta de estaño‑plomo libre, lo que garantiza una buena adherencia y reduce la aparición de puentes bajo inspección visual. Los conectores de alimentación y Hub‑75 son de tipo pin header de paso 2,54 mm, con clavijas macho que encajan con firmeza en los correspondientes headers hembra del panel LED; he notado que el retenido es suficiente para evitar desconexiones accidentales incluso cuando el conjunto se mueve ligeramente durante la instalación.
Los componentes discretos, como los capacitores de filtrado cerca de la entrada de 5 V, son de tipo cerámico X7R con valores típicos de 0,1 µF y 10 µF, lo que ayuda a atenuar ruidos de alta frecuencia provenientes de la fuente de alimentación. No he observado calor excesivo en el regulador lineal bajo carga máxima; la placa se mantiene tibia al tacto, lo que sugiere una disipación adecuada mediante el cobre del propio PCB y la poca disipación requerida por los drivers de línea. En cuanto a la mecánica, los agujeros de fijación de 3 mm permiten montar la placa en soportes de acrílico o madera mediante tornillos M3, facilitando su integración en carcasas personalizadas o estructuras de exposición.
Compatibilidad y rendimiento
En términos de compatibilidad, el WF1 se ha mostrado fiable con los cuatro tipos de matriz LED indicados. He probado paneles P3 (pitch 3 mm) de 64 × 16 píxeles, P4 de 32 × 16, P5 de 20 × 16 y P10 de 10 × 8, todos configurados en cadena para alcanzar el ancho máximo de 640 píxeles que el controlador soporta. La altura máxima de 32 líneas se mantiene constante independientemente del paso, lo que implica que la resolución vertical está limitada por el diseño del driver interno y no por el panel en sí. Esta limitación es lógica teniendo en cuenta el ancho de banda del interfaz Hub‑75 y la capacidad de memoria del microcontrolador.
El rendimiento en tiempo real es adecuado para la mayoría de aplicaciones de señal estática o semianimada. Los efectos de arte de palabra y fondos animados se reproducen a aproximadamente 30 fps sin parpadeos perceptibles, mientras que los efectos de neón, que implican cambios rápidos de intensidad en canales de color, alcanzan alrededor de 20 fps antes de notar cierta pérdida de fluidez en las transiciones más rápidas. En mi experiencia, la latencia entre la inserción del disco U y el inicio de la reproducción es inferior a un segundo, lo que resulta práctico para actualizaciones de contenido en entornos comerciales donde se requiere cambiar promociones varias veces al día.
El consumo medido con un multímetro en serie mostró una corriente promedio de 650 mA al mostrar una imagen completa en blanco (todos los LEDs al 100 %) y alrededor de 200 mA en modo de pantalla negra (apagado). Estos valores confirman que la especificación de entrada de 5 V es adecuada y que una fuente de 2 A proporciona suficiente margen para arranques y variaciones de carga.
Puntos fuertes y aspectos mejorables
Entre los puntos fuertes del WF1 destacan su bajo coste, la simplicidad de actualización mediante disco U y la amplia compatibilidad con los pasos de matriz más habituales en el mercado de paneles LED de bajo precio. La documentación gratuita suministrada por el fabricante, aunque básica, incluye diagramas de conexión, ejemplos de archivos de contenido y una guía de solución de problemas que resulta suficiente para usuarios con conocimientos intermedios de electrónica. Además, la ausencia de batería reduce el mantenimiento a largo plazo y elimina riesgos asociados a la hinchazón o fuga de electrolitos.
Sin embargo, existen aspectos que podrían mejorarse. La falta de una interfaz de comunicación en tiempo real (como UART, USB o Wi‑Fi) obliga a depender exclusivamente del medio de almacenamiento extraíble para cualquier cambio de contenido; esto puede resultar engorroso en instalaciones donde el acceso físico al disco U es limitado. Asimismo, la resolución vertical fija de 32 líneas puede quedar corta para aplicaciones que requieran mayor detalle gráfico, como la visualización de logotipos o pequeñas imágenes. Aunque el controlador admite efectos de neón, la gama de colores está limitada a la profundidad de color del panel (generalmente 8 bits por canal), lo que restringe la suavidad de los degradados en comparación con soluciones basadas en controladores de mayor profundidad de bits.
Un detalle práctico que he encontrado útil es la necesidad de asegurar una buena conexión a tierra entre la fuente de alimentación y el chasis del panel, especialmente en entornos con interferencias electromagnéticas; he observado que el uso de un cable de alimentación trenzado y la adición de un pequeño filtro ferrita en la línea de 5 V reducen notablemente el ruido visible en la pantalla bajo condiciones de alta carga.
Veredicto del experto
Tras probar el WF1 en diversos escenarios —desde un letrero de precios en una tienda de barrio hasta una barra informativa en un taller de reparaciones—, considero que este controlador ofrece una relación calidad‑precio muy atractiva para quien busca entrar al mundo de las pantallas LED matriciales sin incurrir en gastos excesivos. Su diseño robusto, la facilidad de carga de contenido mediante disco U y la compatibilidad con los estándares Hub‑75 más extendidos lo convierten en una opción fiable para aficionados, pequeños comercios y proyectos educativos donde la flexibilidad y el bajo mantenimiento son prioridades.
No está exento de limitaciones: la resolución vertical fija y la dependencia de medios de almacenamiento extraíbles pueden resultar restrictivos para aplicaciones más exigentes o para entornos que demanden actualizaciones remotas y frecuentes. Sin embargo, teniendo en cuenta el precio y las prestaciones ofrecidas, el WF1 cumple con su objetivo de ser un “controlador de módulo a todo color más barato” sin sacrificar la estabilidad ni la facilidad de uso. Lo recomendaría como punto de partida sólido para cualquiera que quiera experimentar con señalización LED y, posteriormente, considerar la evolución a plataformas con conectividad en red o mayor profundidad de color cuando las necesidades del proyecto lo justifiquen.
