WCS2702 para detección de sobrecorriente y cortocircuito con señales analógicas y digitales, rango de corriente: 0-2A 1V/1A

WCS2702 para detección de sobrecorriente y cortocircuito
Con señales analógicas y digitales Rango de corriente: 0-2A 1V/1A

Número de pieza: módulo de sensor de corriente WCS2702
Corriente de muestra primaria Ia: 0A-2A
Sensibilidad K :2V/A
Suministro VCC:3V o 5,5 V;
Señales analógicas:
(1) Si la corriente es CA
Fórmula de señales analógicas:
Aout=VCC/2 +Ia * K ----- Ia=+(Aout-Vcc/2)/K=+() /1 (si VCC V=5);
(2) Si la corriente es CC
Fórmula de señales analógicas:
Aout=VCC/2 + Ia * K ----- Ia=(Aout-Vcc/2)/K=(2) /1 (si VCC V=5);
(La corriente de muestra primaria Ia debe estar dentro del rango especificado);

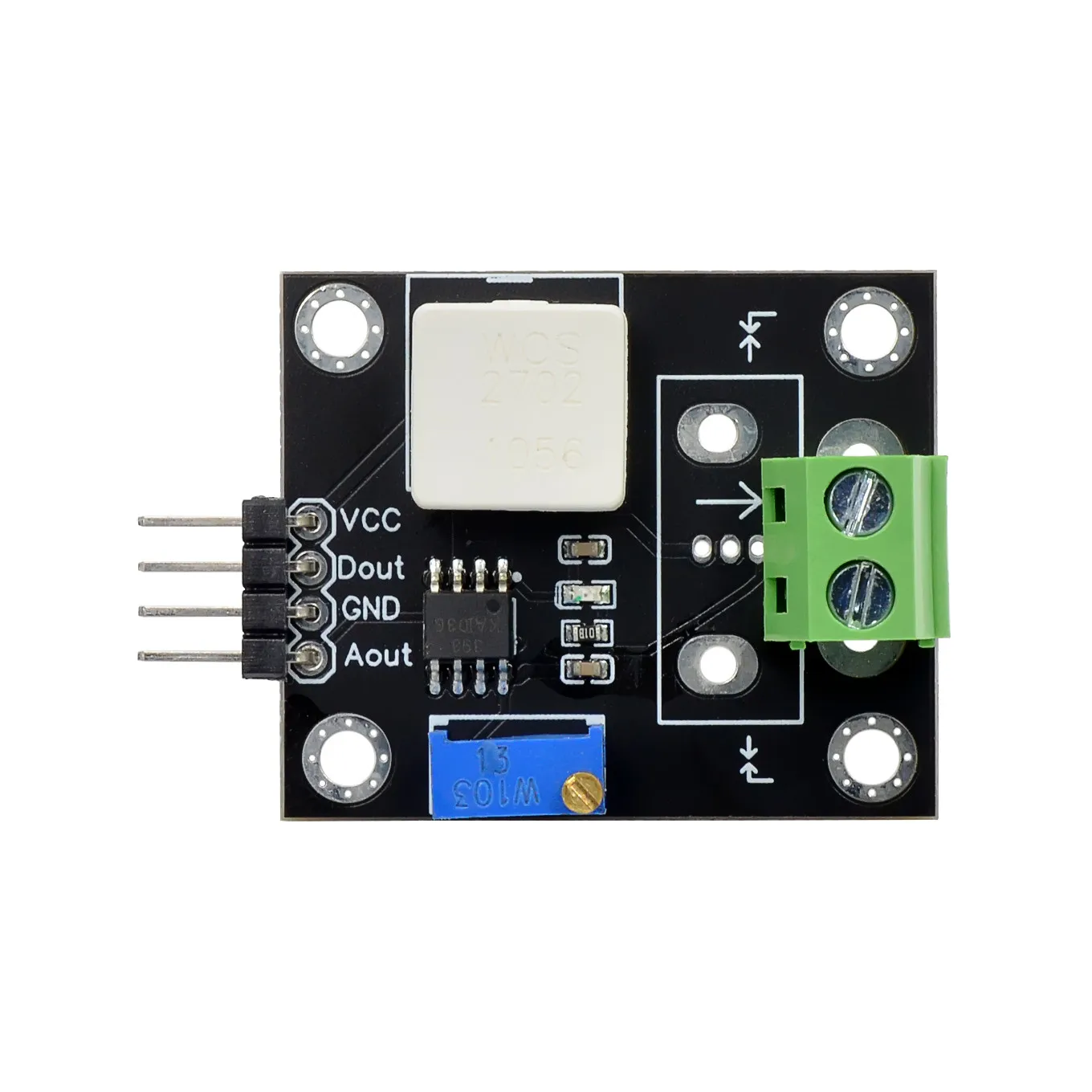

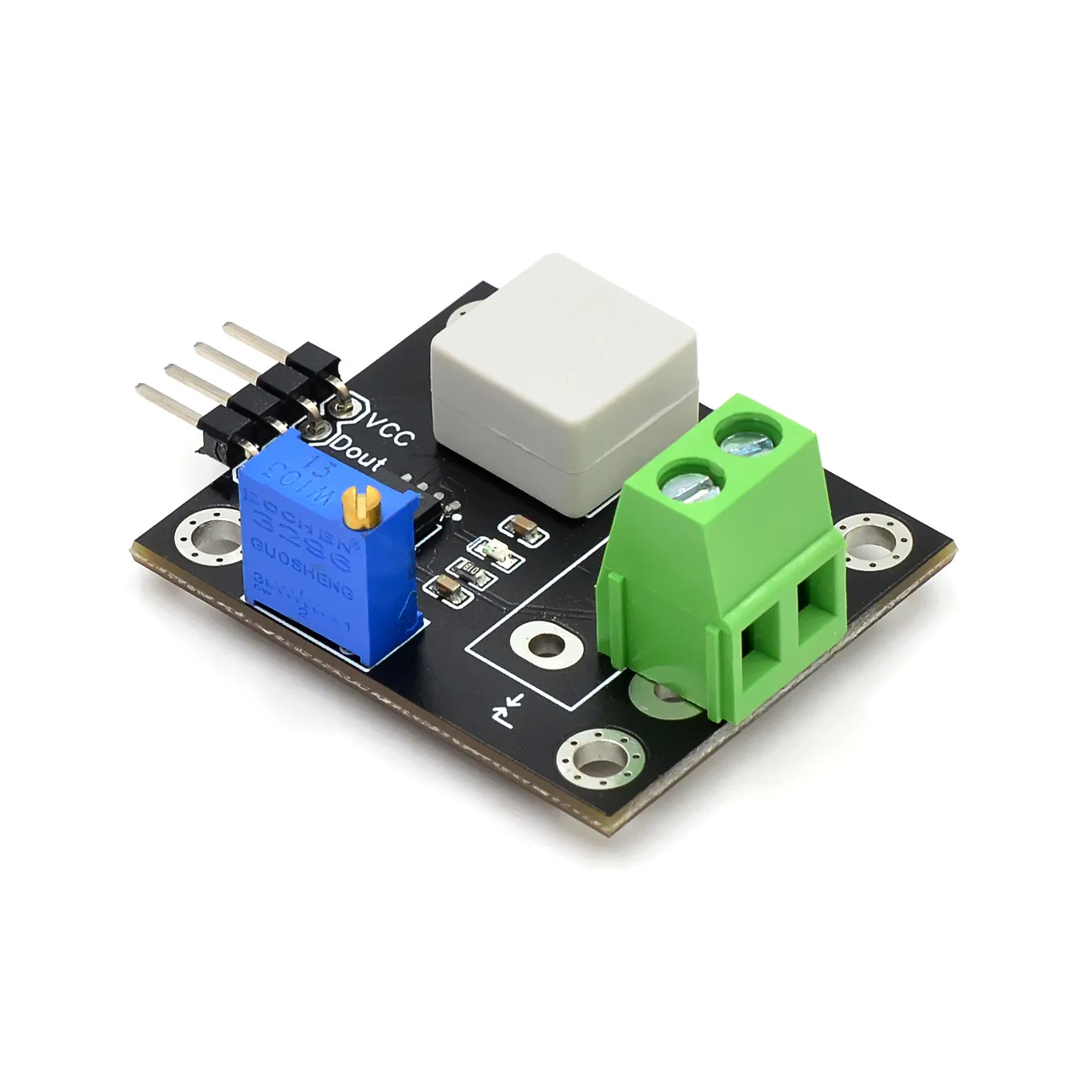

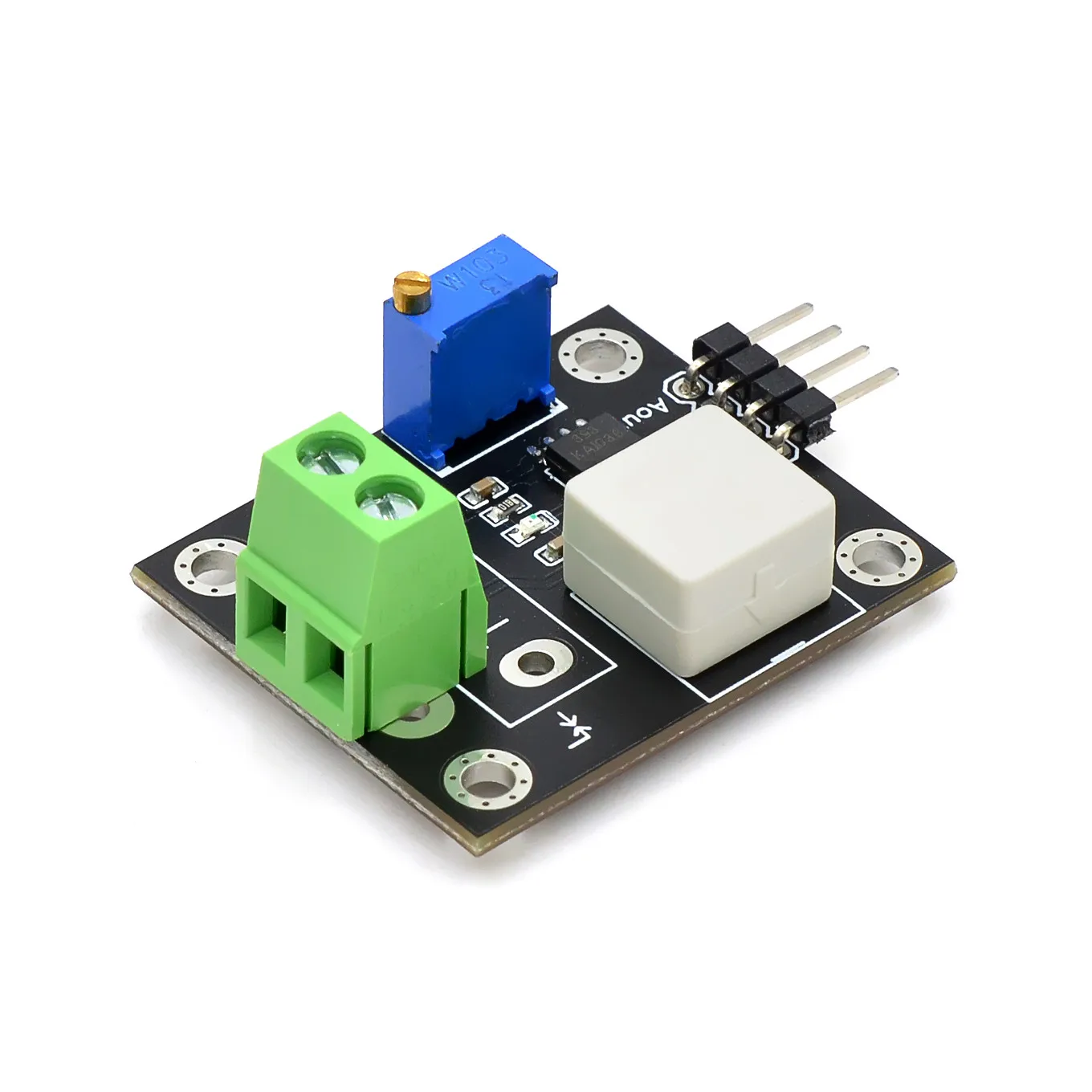

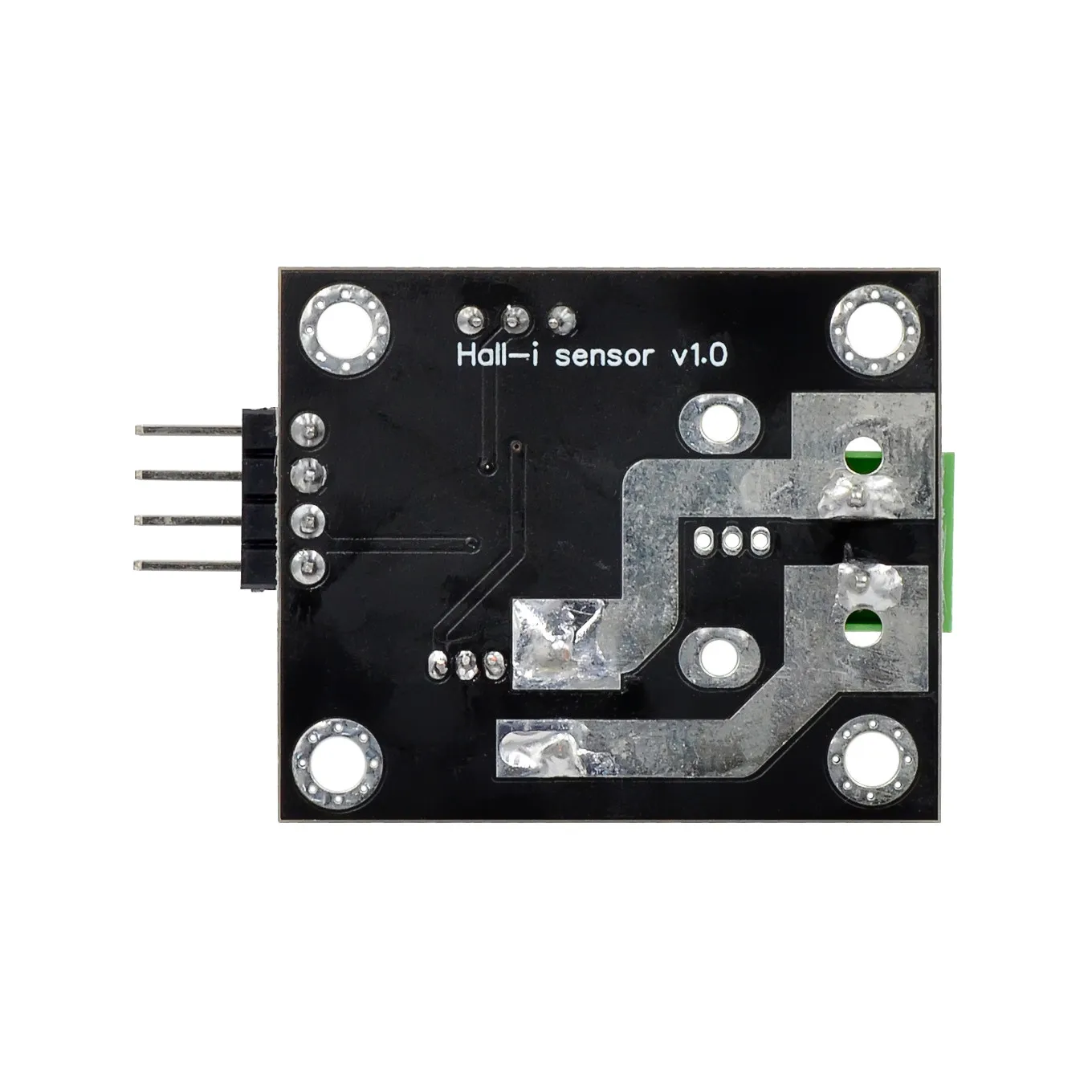

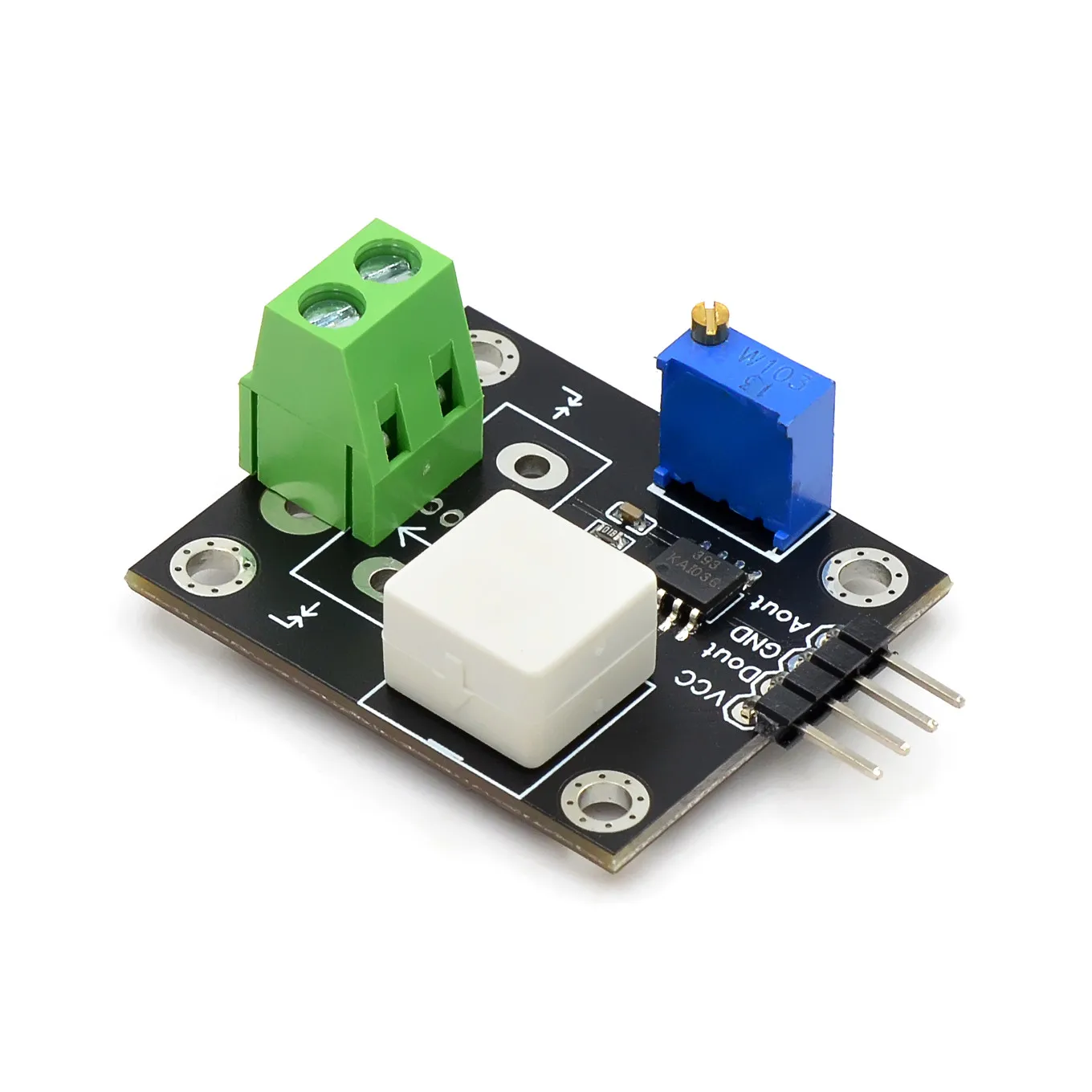

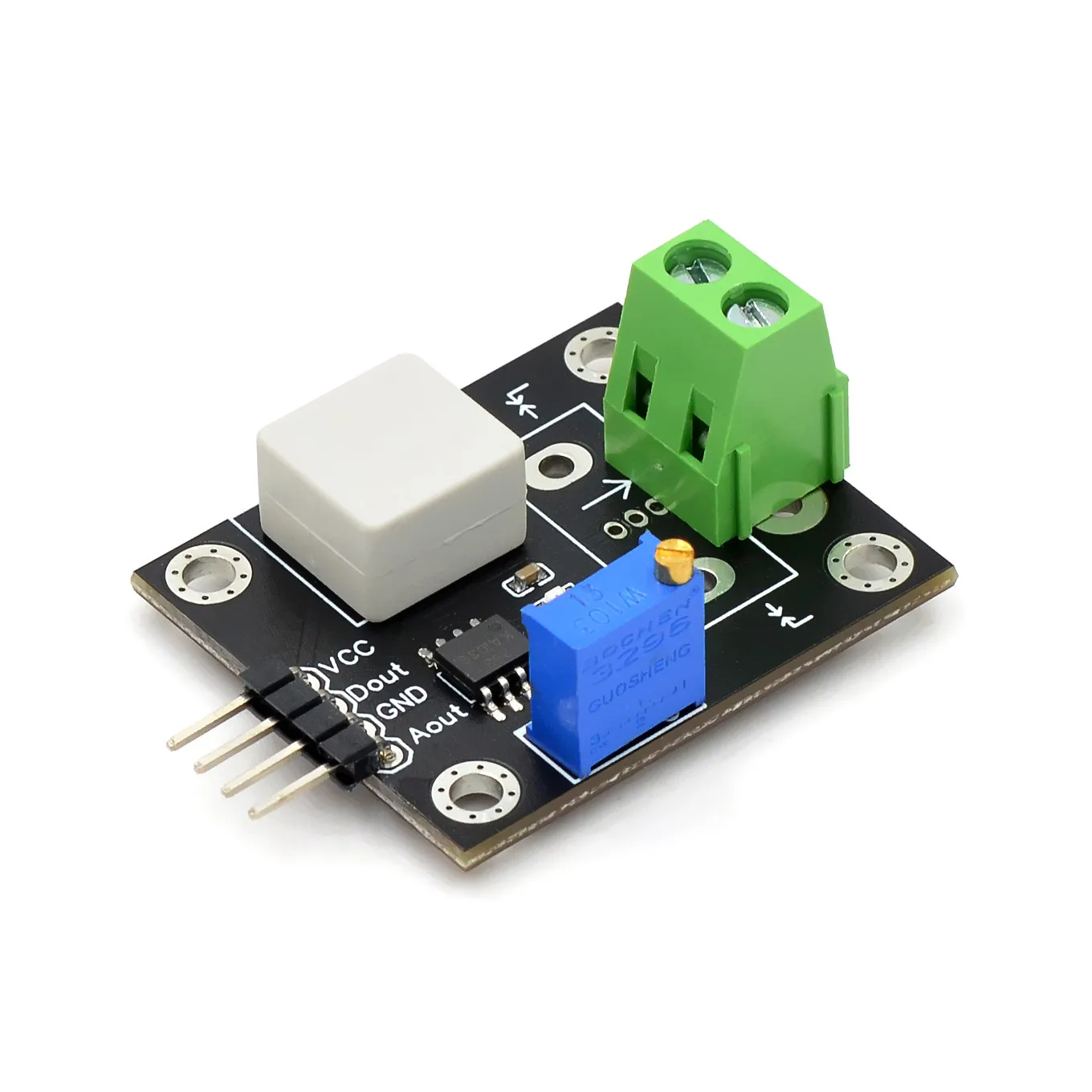

Por favor, compruebe la imagen de abajo
