* SÓLO como referencia, Raspberry Pi Zero, módulo de visualización y tarjeta MicroSD NO están incluidos.
Cuando utilice la batería, preste atención a los siguientes dos puntos:

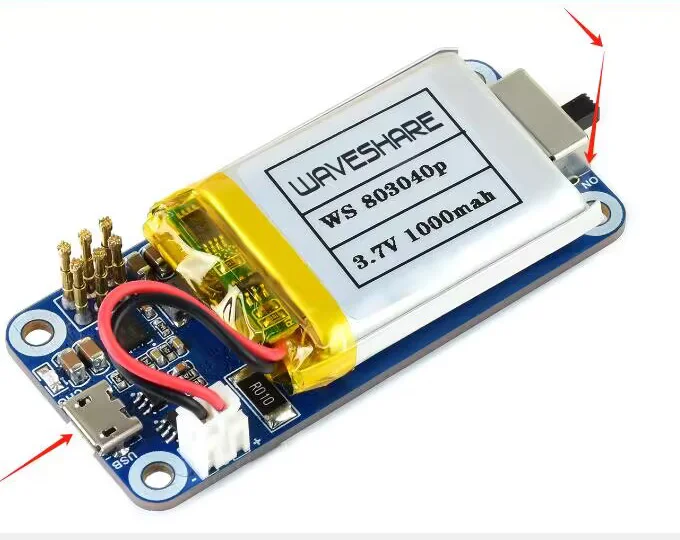

Nota 1: Al ensamblar, asegúrese de cambiar primero la alimentación a la posición APAGADO.Desconecte la alimentación antes del montaje; de lo contrario, podría provocar un cortocircuito y dañar los componentes.
Nota 2: Al conectar la batería por primera vez, debe cargarla a través del puerto USB para activar el chip de protección de la batería; Sólo entonces habrá potencia de salida.

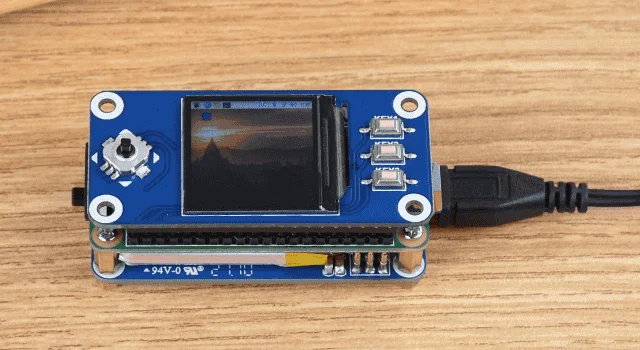

Alimenta tu Pi Zero sin problemas desde la conexión eléctrica O las baterías de respaldo
Admite recarga y salida regulada de 5 V al mismo tiempo, monitoreo I2C

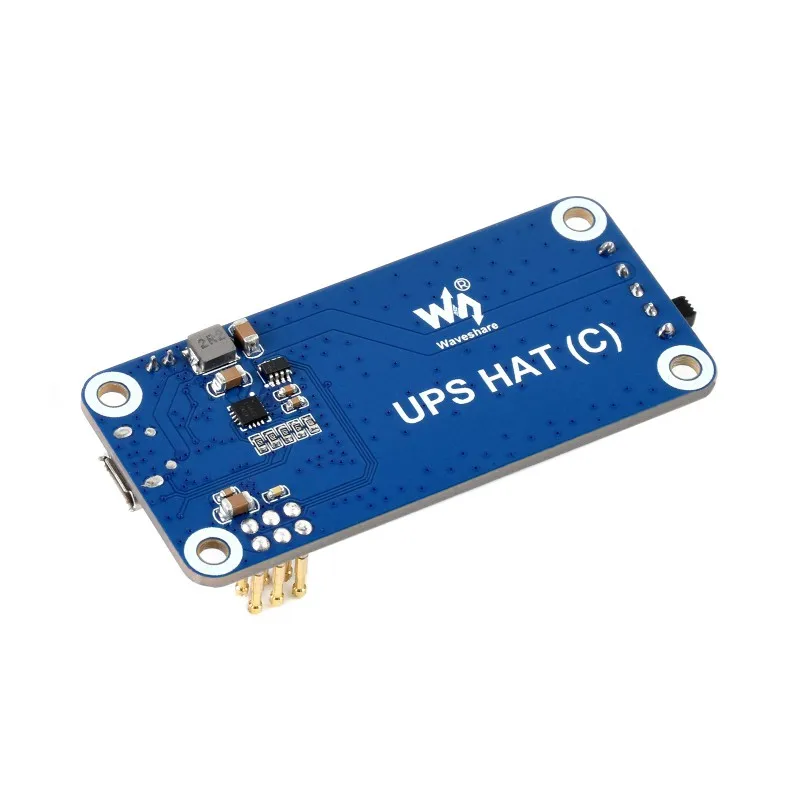

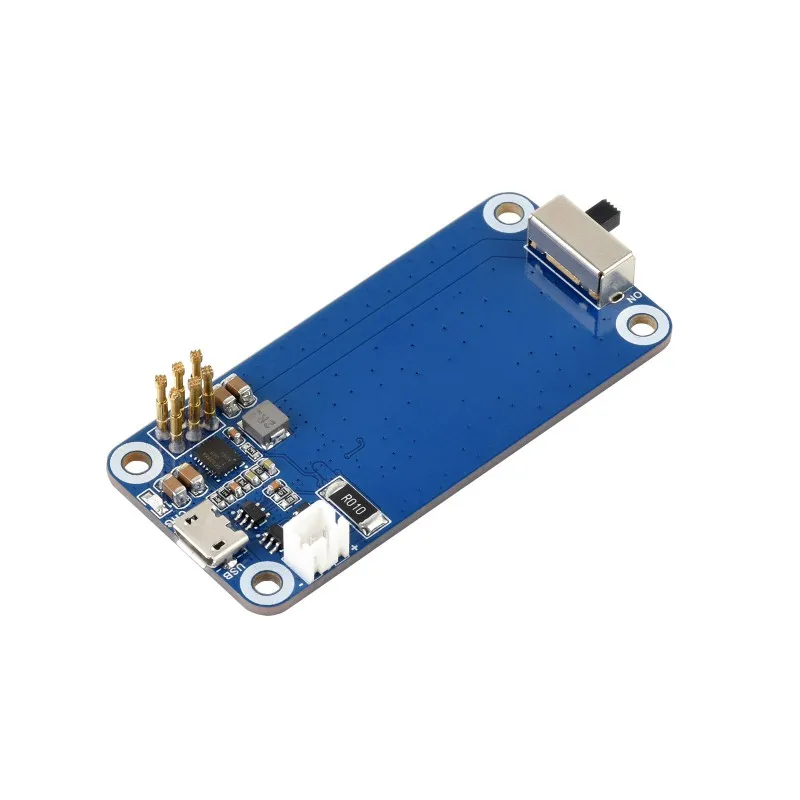

El SOMBRERO UPS (C) Es un módulo de fuente de alimentación ininterrumpida especializado en la serie Raspberry Pi Zero.Incorpora un cargador de conmutación de batería Li-po con gestión de ruta, chip de aumento de voltaje y monitor de voltaje/corriente que permite monitorear el estado de funcionamiento de la batería a través del bus I2C.

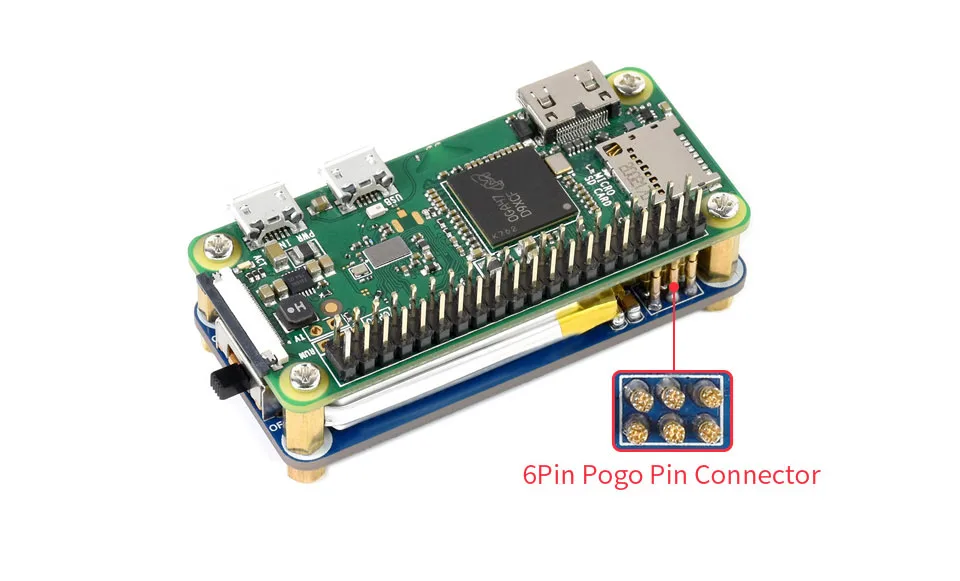

Pines pogo de resorte integrados para conectar con placas de la serie Raspberry Pi Zero
Chip de recarga de batería Li-po, con gestión dinámica de ruta, fuente de alimentación más estable
Chip de aumento de voltaje, que proporciona una salida de potencia regulada de 5 V
Comunicación por bus I2C, monitoreando el voltaje, la corriente, la potencia y la capacidad restante de la batería en tiempo real
Circuitos de protección de batería múltiple: protección contra sobrecarga/descarga, protección contra sobrecorriente y protección contra cortocircuitos, más segura y estable
Indicador de recarga para monitorear el estado de funcionamiento de la batería
Viene con recursos de desarrollo y manual.
Tensión de salida
5V
Cargador
5V
Barramento de control
I2C
Batería
803040 Batería Li-po
1000 mAh 3,7 V
Tamaño del orificio de montaje
3,0 mm
Dimensiones
65 × 30 mm
Es capaz de recargar la batería y proporcionar energía de salida al mismo tiempo desde una fuente de alimentación externa.
Cambie automáticamente a la salida de la batería si la fuente de alimentación externa no está disponible, mantenga el sistema funcionando sin ningún problema.

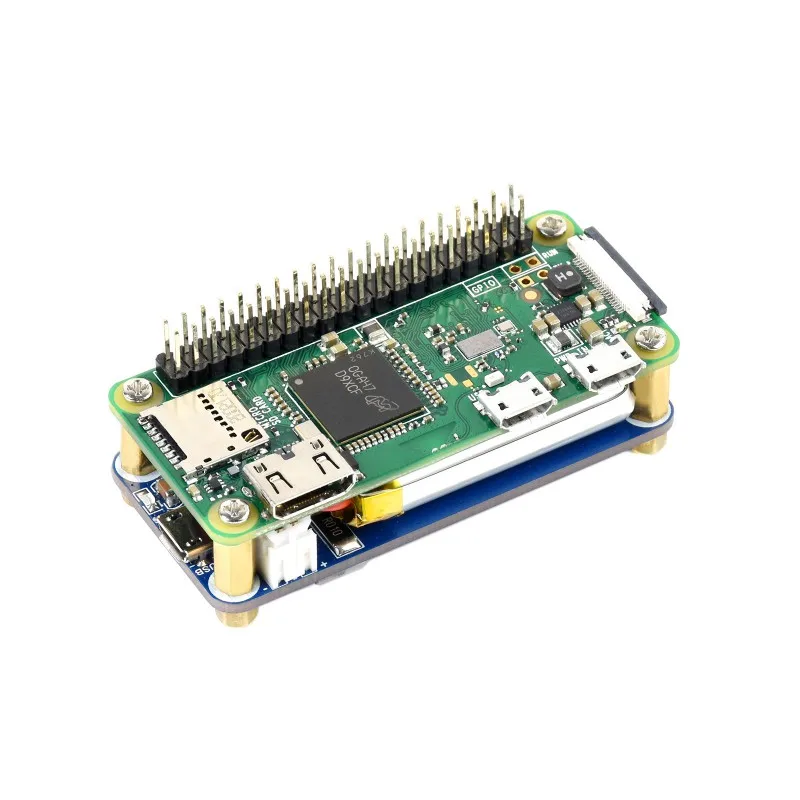

Admite la serie Raspberry Pi Zero (el conector debe soldarse),
permite colocar otros SOMBRES en la parte superior

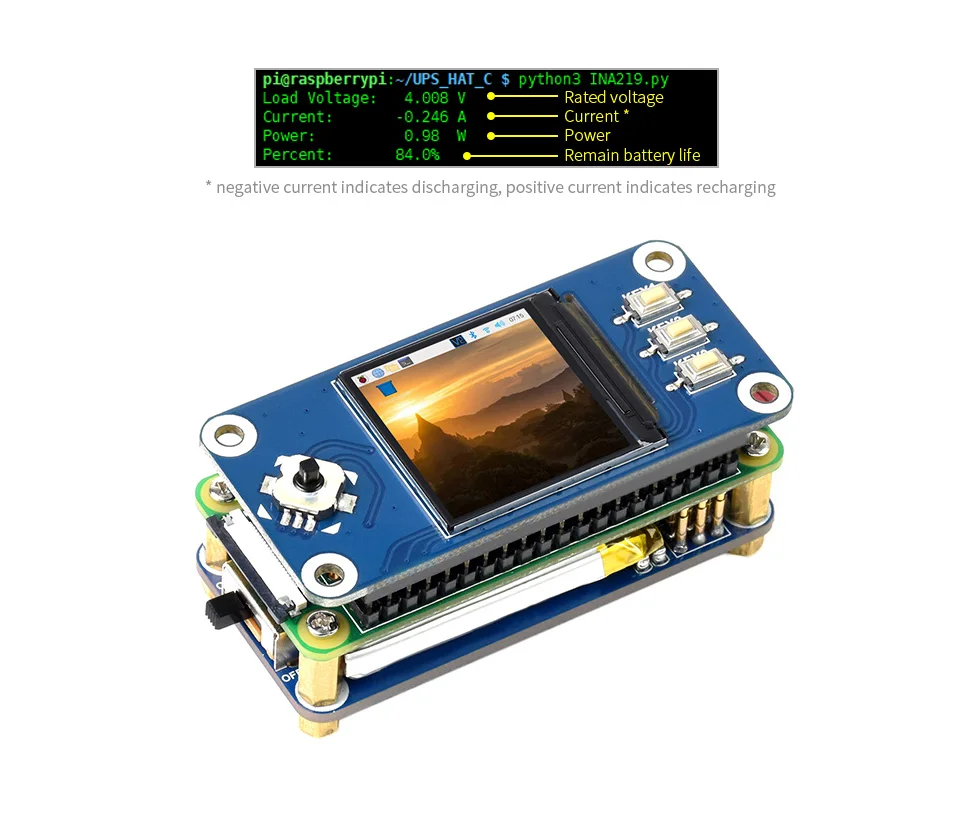

monitoreando el voltaje, corriente, potencia y capacidad restante de la batería a través de I2C
Cuando el voltaje baja demasiado, es posible guardar archivos correctamente y luego apagar el sistema mediante software, para evitar cualquier pérdida de datos.

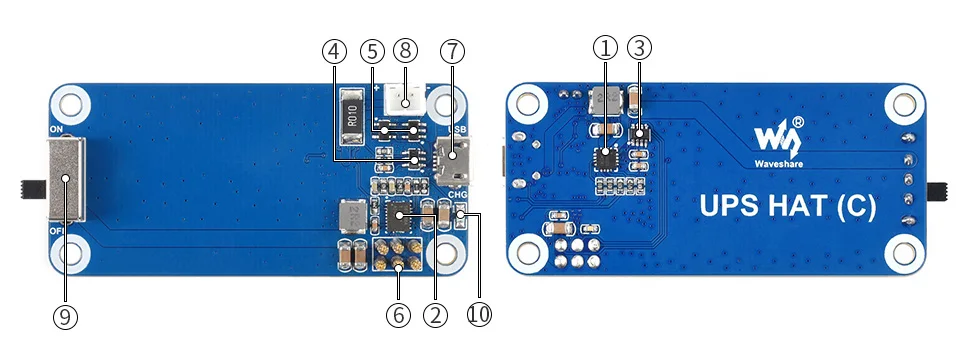

ETA6003: gerente de recarga
TPS61088: chip de aumento de voltaje
INA219: monitor de voltaje/corriente
S8261: Chip de protección de batería Li-po
FS8205: MOS de protección de batería Li-po

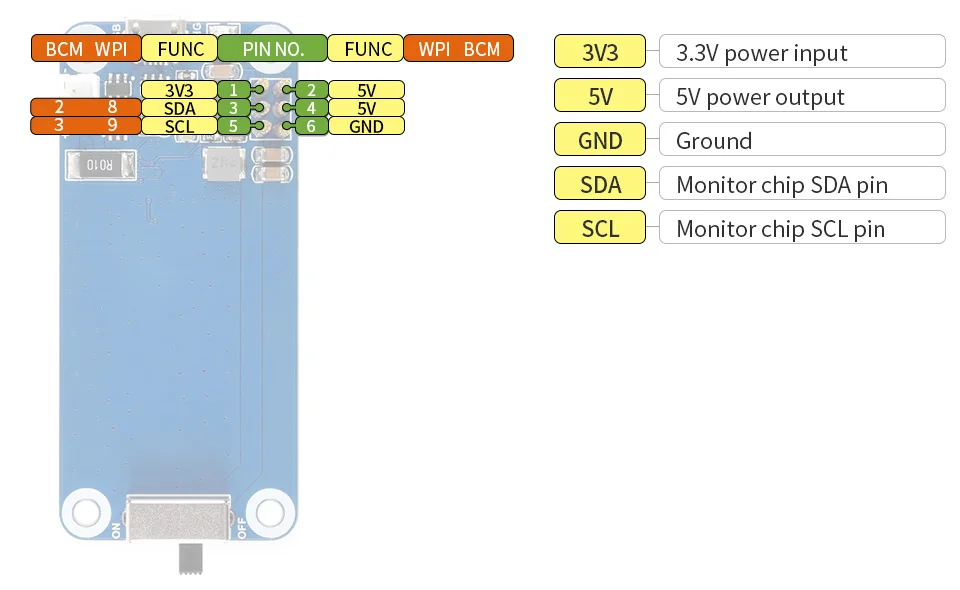

Pines Pogo: para conectar con Raspberry Pi Zero
Puerto de recarga USB: Entrada del cargador de 5V

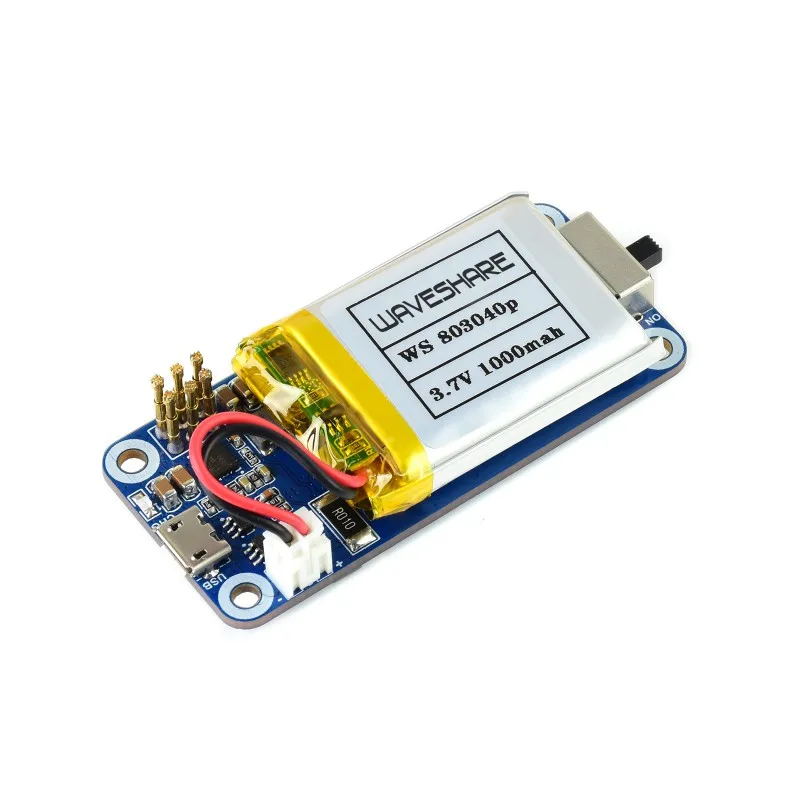

Conector de batería: para conectar803040 Batería Li-po
Indicador de encendido
Indicador de recarga
