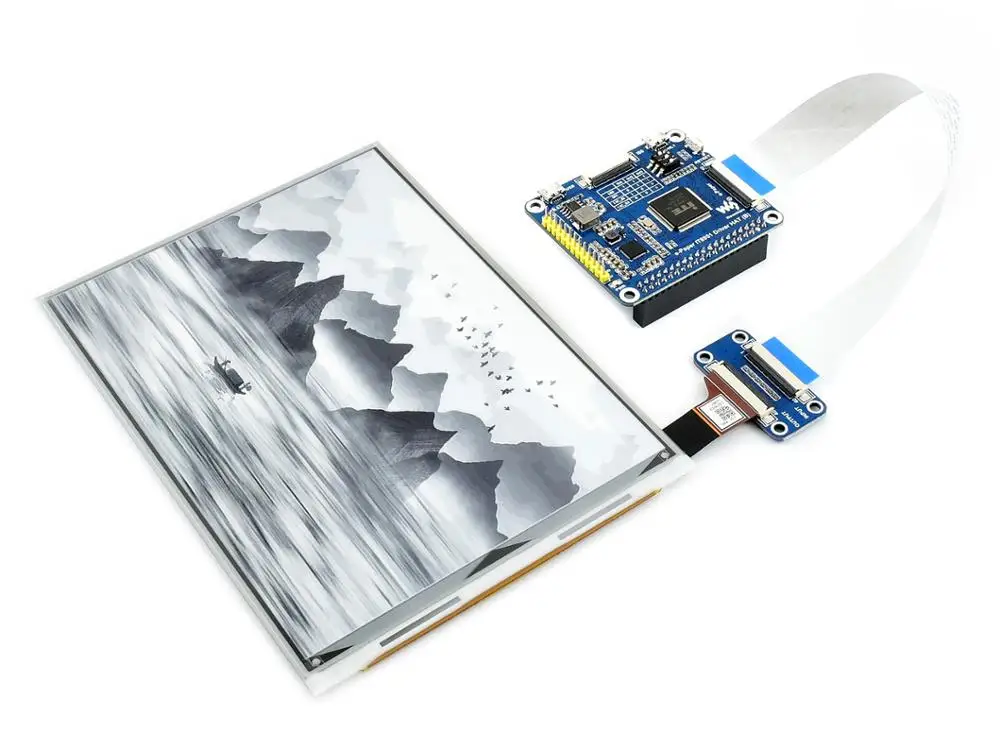

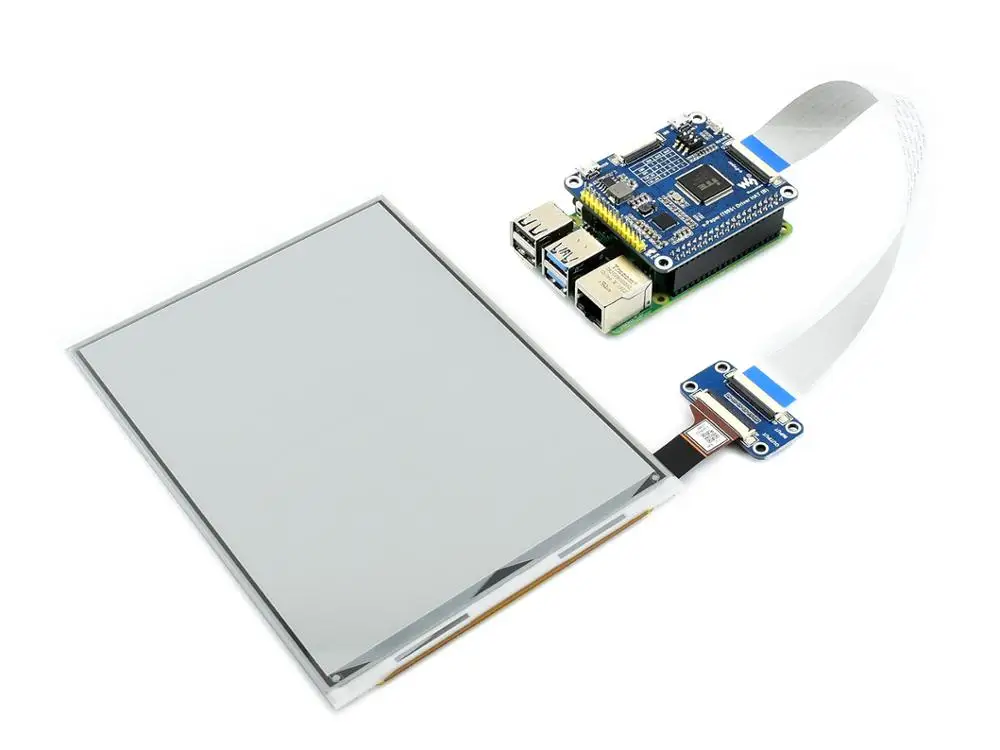

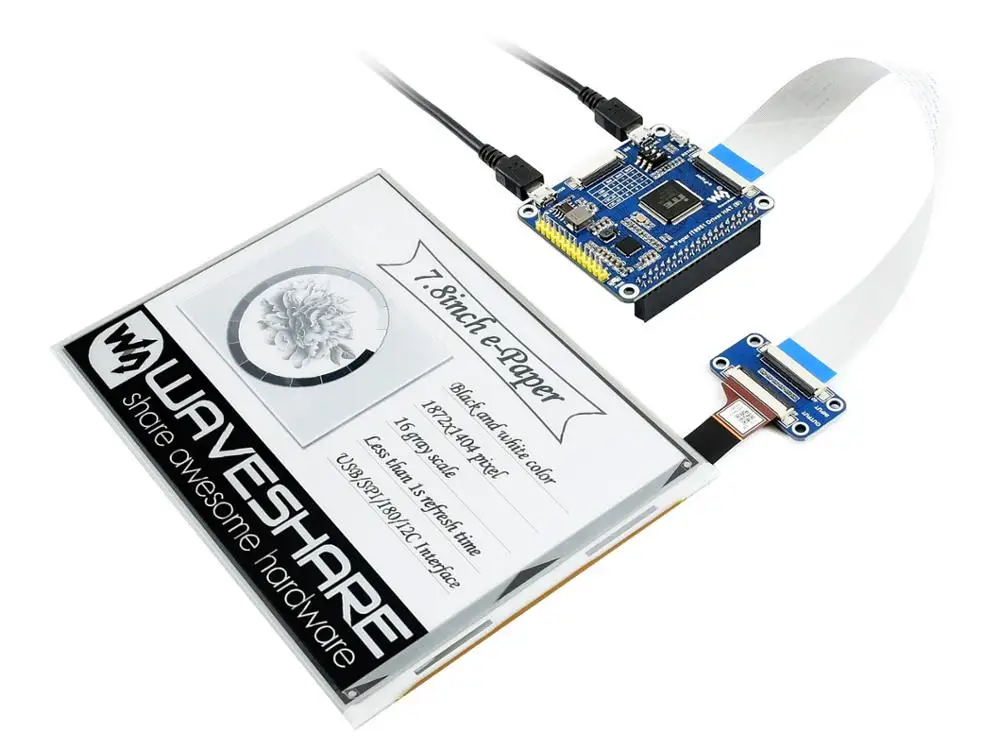

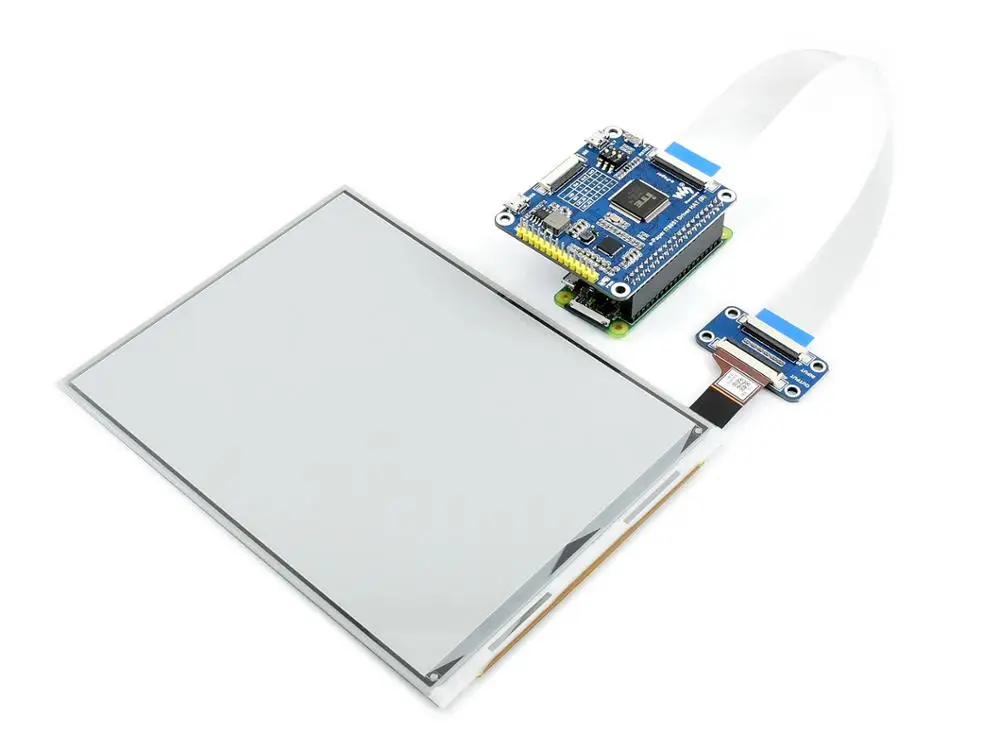

Waveshare sombrero con pantalla de tinta electrónica de 7,8 pulgadas para Raspberry Pi, resolución de 1872*1404, controlador IT8951, interfaz USB/SPI/I80/I2C

DESCRIPCIÓN

Descripción general

Este es un sombrero de pantalla E-Ink para Raspberry Pi, resolución de 7,8 pulgadas, 1872 × 1404, con controlador integrado IT8951, que se comunica a través de una interfaz USB/SPI/I80/I2C, admite actualización parcial.

Debido a las ventajas como bajo consumo de energía, amplio ángulo de visión y visualización clara sin electricidad, es una opción ideal para aplicaciones como lectores de libros electrónicos, pantallas de tinta electrónica, instrumentos industriales, etc.

Características

• Sin retroiluminación, sigue mostrando el último contenido durante mucho tiempo incluso cuando se apaga

• Bajo consumo de energía, básicamente se requiere energía solo para refrescar

• Conector de extensión GPIO Raspberry Pi estándar de 40 pines, compatible con placas de la serie Raspberry Pi

• Interfaz USB/SPI/I80/I2C, para conectar con placas host como Raspberry Pi/Nucleo, etc.

• Viene con recursos de desarrollo y manual (ejemplos para Raspberry Pi/STM32)

Especificaciones

• Voltaje de funcionamiento: 5V

• Interfaz: USB/SPI/I80/I2C

• Dimensión del contorno: 173,8 mm × 127,6 mm × 0,78 mm

• Tamaño de la pantalla: 158,184 mm × 118,638 mm

• Paso de punto: 0,0845 mm × 0,0845 mm

• Resolución: 1872 × 1404

• Color de pantalla: negro, blanco

• Escala de grises: 2-16 (1-4 bits)

• Tiempo de actualización completa: 450 ms

• Potencia de actualización total: 1,2 W (típ.)

• Potencia total en espera: 0,1 W (típ.)

• Ángulo de visión: 170°

Pinochuelas SPI

SYMBOL

DESCRIPCIÓN

5V

Entrada de energía

TIÑO

Tierra

MISO

Pin SPI MISO

MOSI

Pin SPI MOSI

SCK

Pin SPI SCK

CS

Selección de chip SPI, baja actividad

RST

Restablecimiento externo, bajo activo

HRDY

Salida de estado ocupado, baja actividad

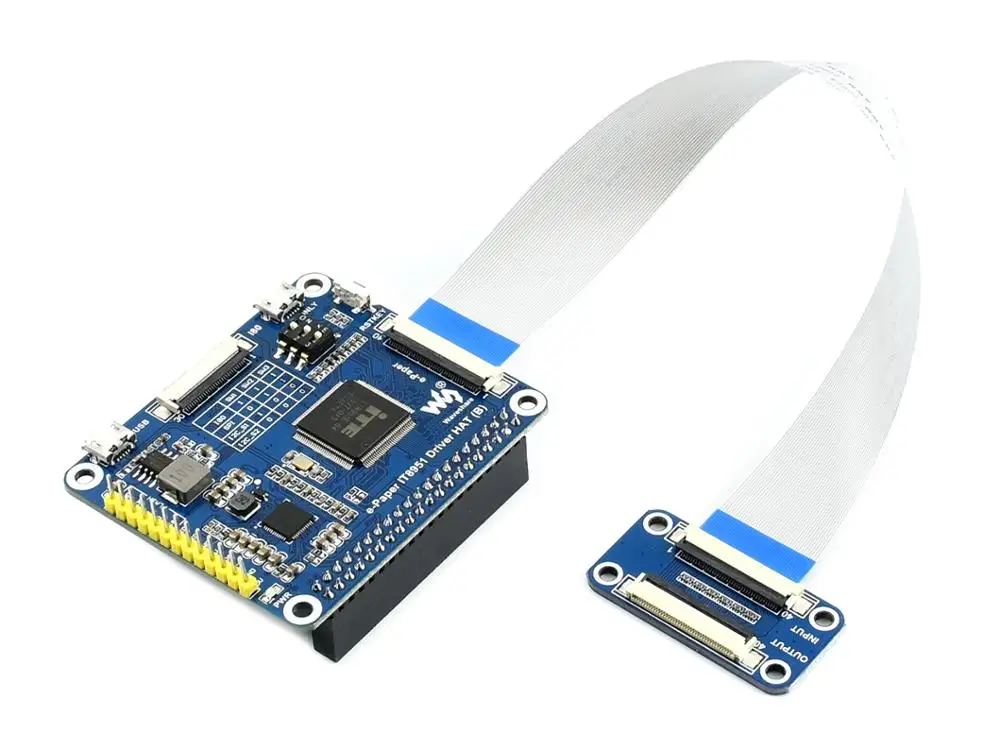

Tamaño del sombrero del controlador (B) e-Paper IT8951
