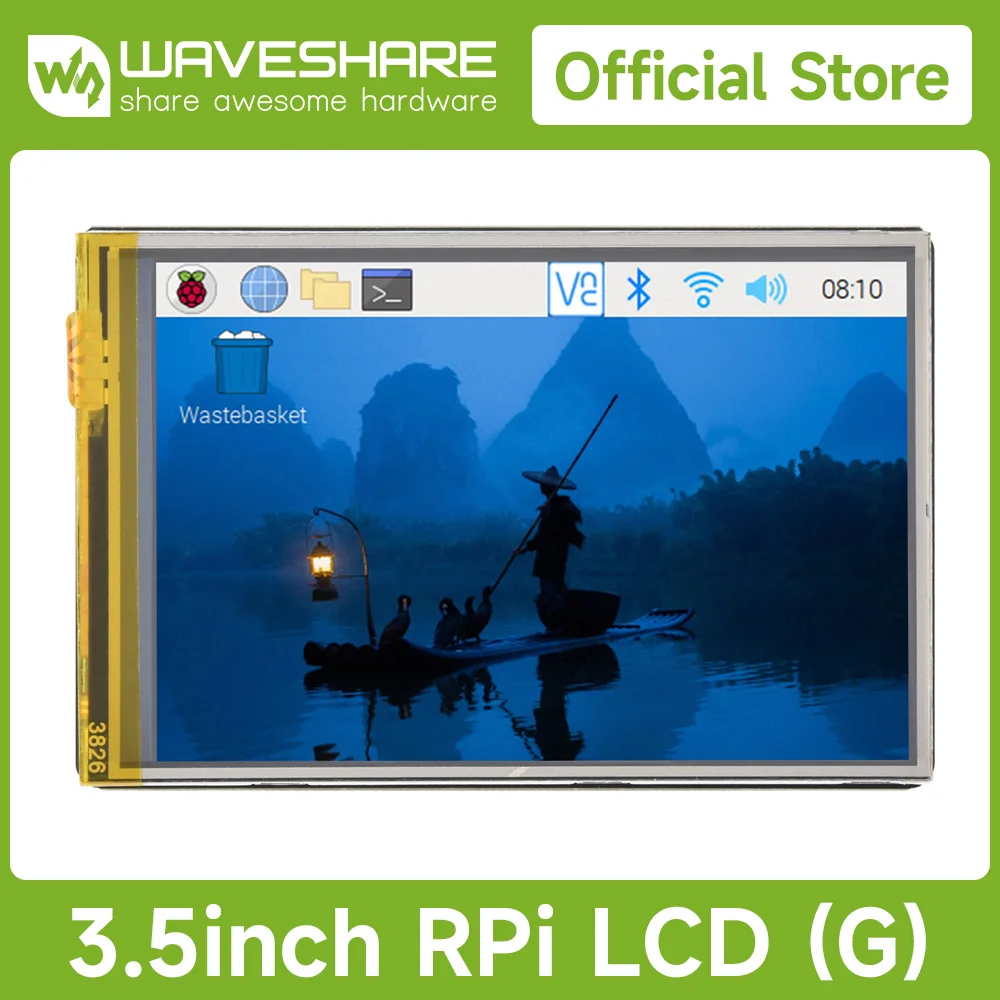

Waveshare Pantalla táctil resistiva (G) de 3,5 pulgadas para Raspberry Pi, panel IPS, 320 × 480 para Raspberry Pi/Jetson Nano/Arduino

Controlador ST7796S integrado y chip de control táctil resistivo XPT2046

Viene con ejemplos de Raspberry Pi / Raspberry Pi Pico / ESP32 / Arduino

• Tamaño3.5"

• Resolución320×480

• Color de la pantalla262K

• Panel de visualizaciónIPS

• Controlador de visualizaciónEST7796S

• Interfaz de visualizaciónSPI

• Controlador táctilXPT2046

• Interfaz táctilSPI

• Tipo táctilResistivo

• Ángulo de visión170°

• Certificación 1CE

• Certificación 2ROHS

• Proceso de PCBImmersión Oro

La orientación de la pantalla es el retrato de forma predeterminada, resolución de 320×480 (H×V).Cambie la configuración del software para mostrar paisajes.

• Pantalla a color de 262K con resolución de 320 × 480 para excelentes efectos visuales

• Alta transmitancia de pantalla táctil, respuesta rápida, tacto sensible y larga vida útil

• Integrado con chip controlador ST7796S y chip de control táctil resistivo XPT2046, que utiliza comunicación SPI, minimiza los pines IO requeridos

• Admite comunicación Pigo pin y conexión de cable GH1.25 11PIN

• Adopta el proceso Immersion Gold, bonito y con mejor durabilidad.

• Viene con recursos de desarrollo en línea y manual (ejemplos para Raspberry Pi / Raspberry Pi Pico / ESP32 / Arduino)

Voltaje de funcionamiento

5V

Nivel lógico

3,3 V

Controlador de visualización

EST7796S

Controlador táctil

XPT2046

Interfaz de visualización

SPI de 4 hilos

Interfaz táctil

SPI

Panel de visualización

IPS

Tamaño de pantalla

3,5 pulgadas

Tipo táctil

Resistivo

Puntos de contacto

toque de un solo punto

Tamaño de la pantalla

49,66 × 74,29 mm

Tamaño del panel táctil

54,26 × 83,62 mm

Integrado con chip controlador ST7796S y chip de control táctil resistivo XPT2046

Altamente compatible con el sistema operativo de escritorio Raspberry Pi, admite un funcionamiento suave y estable

Excelente rendimiento de pantalla, color 262K, amplio ángulo de visión

admite una alta frecuencia de actualización de 60 Hz para una experiencia operativa más fluida

Adecuado para múltiples plataformas de programación

Frambuesa Pi
Raspberry Pi Pico
ESP32
Arduino

Interfaces de control SPI e I2C

Opciones para conector GH1.25 de 11 pines o pin Pigo para conectar la pantalla LCD a la placa host

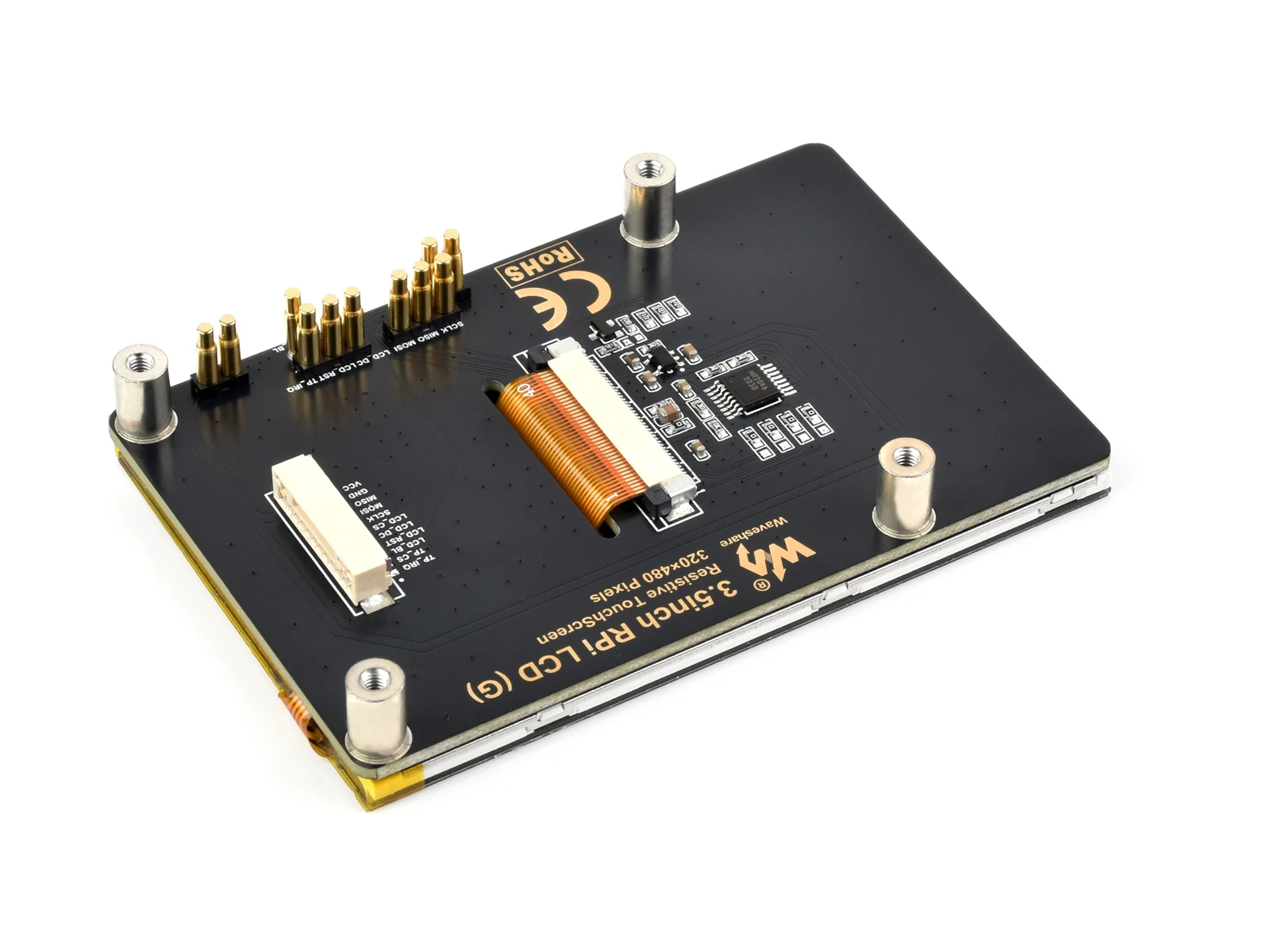

Pasador

Descripción

11PIN
Pin No.

TP_IRQ

Pino de interrupción del panel táctil

1

TP_CS

Selección de chip del panel táctil

2

LCD_BL

Pin de retroiluminación LCD

3

LCD_RST

Pin de reinicio de LCD, activo bajo

4

LCD_CC

Selección de datos/comando LCD (alto para datos, bajo para comando)

5

LCD_CS

Selección de chip LCD, baja actividad

6

ARRANQUE

Pin SPI CLK

7

MOSI

Pin SPI MOSI

8

MISO

Pin SPI MISO

9

TIÑO

Tierra

10

VCC

Entrada de alimentación de 5V

11

Conexión de hardware

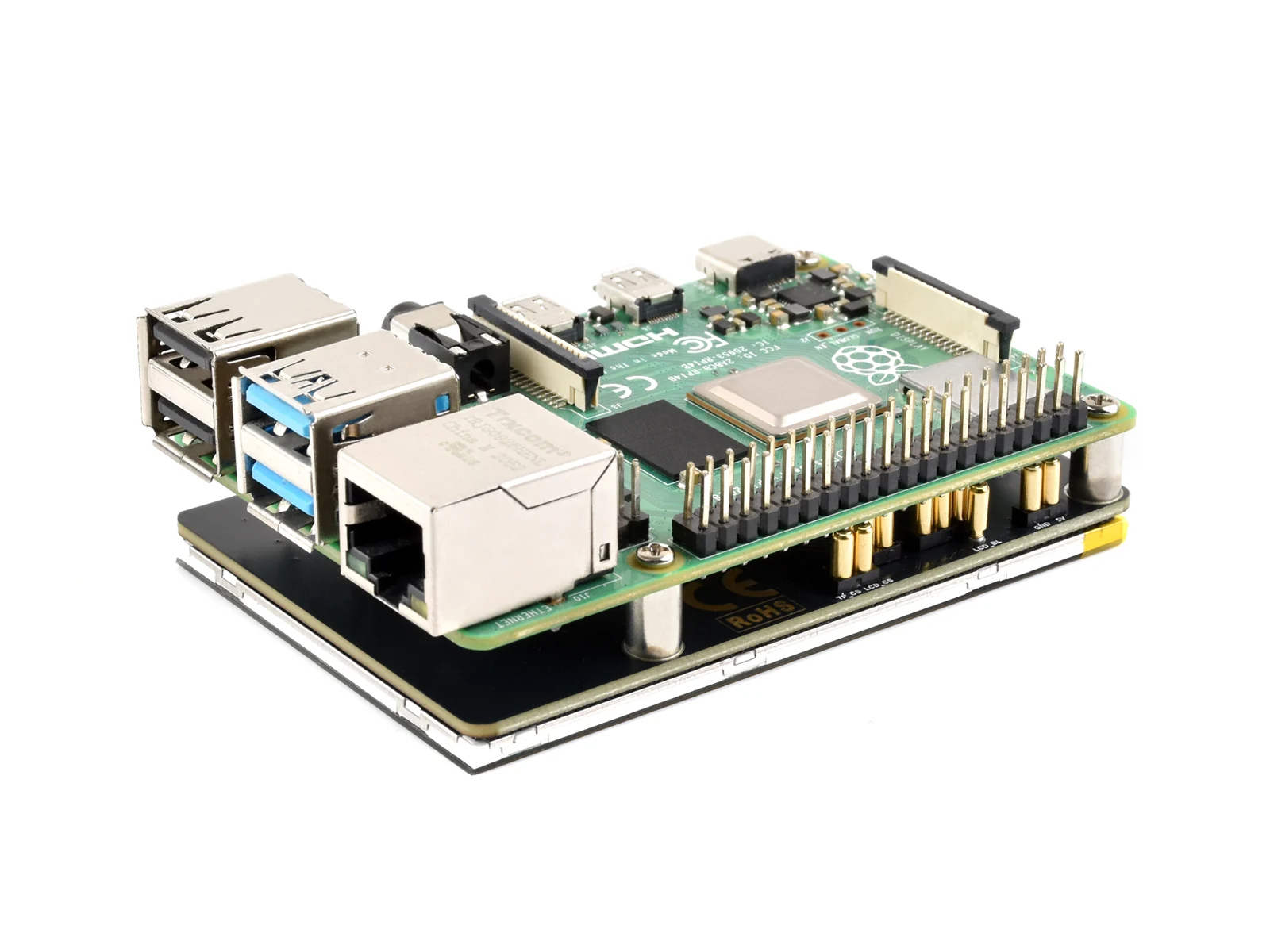

Conexión con Raspberry Pi 5

Conexión con Raspberry Pi 4B

Conexión con Raspberry Pi Zero 2 W

Conexión con la placa de desarrollo ESP32-S3

* Solo como referencia, las placas Raspberry Pi y la placa de desarrollo ESP32-S3 NO están incluidas; consulte el contenido del paquete para obtener la lista de piezas detallada.
