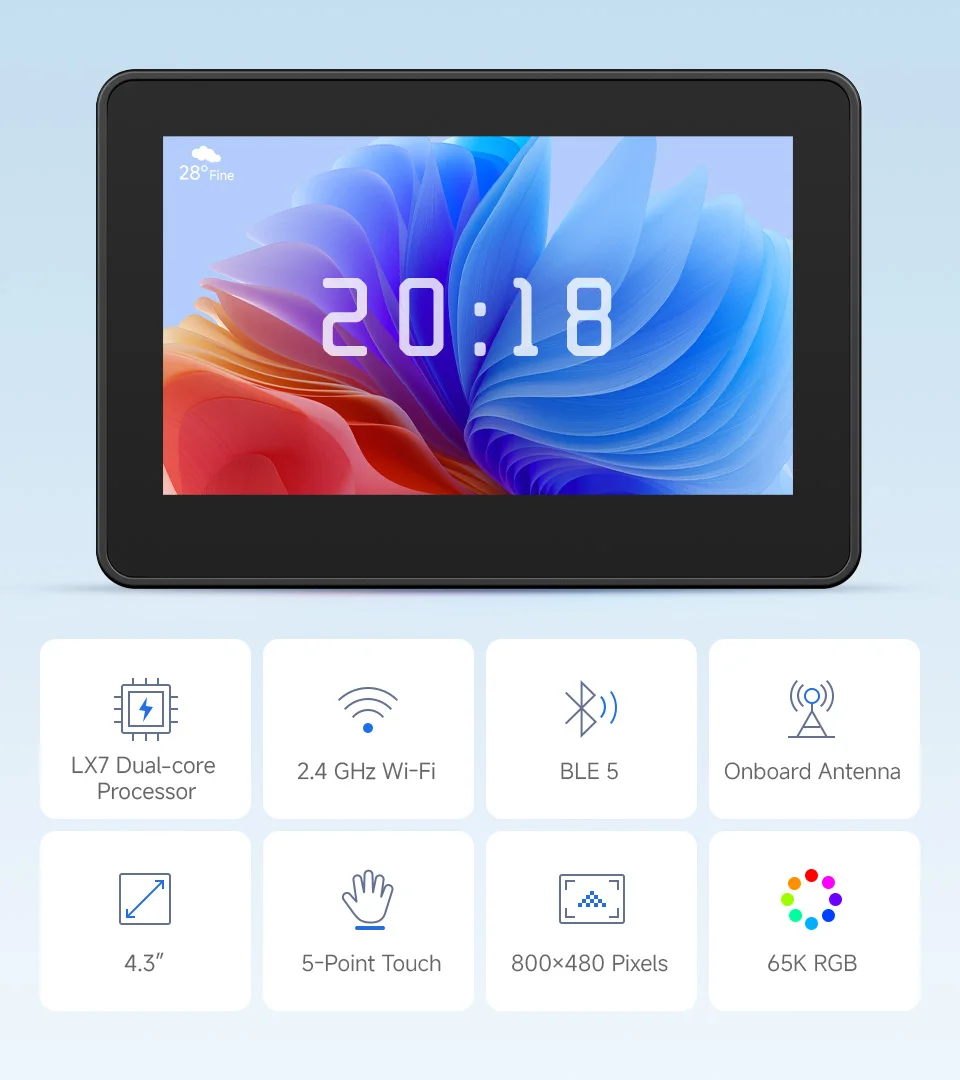

Waveshare ESP32-S3 Placa de desarrollo de pantalla táctil capacitiva de 4,3 pulgadas B, 800 × 480 táctil de 5 puntos, procesador de doble núcleo LX7 de 32 bits

ESP32-S3-Touch-LCD-4.3BEs una placa de desarrollo de microcontrolador con WiFi de 2,4 GHz y soporte BLE 5, integra Flash y PSRAM de alta capacidad.La pantalla táctil capacitiva integrada de 4,3 pulgadas puede ejecutar sin problemas programas GUI como LVGL.Combinado con varias interfaces periféricas, adecuado para el rápido desarrollo de HMI y otras aplicaciones ESP32-S3

• Equipado con procesador dual-core Xtensa LX7 de 32 bits, frecuencia principal de hasta 240 MHz

• Admite Wi-Fi de 2,4 GHz (802.11 b/g/n) y Bluetooth 5 (LE), con antena integrada

• SRAM integrada de 512 KB y ROM de 384 KB, con 16 MB de Flash integrado y 8 MB de PSRAM

• Pantalla táctil capacitiva integrada de 4,3 pulgadas, resolución de 800×480, color de 65K

• Admite control táctil capacitivo a través de la interfaz I2C, toque de 5 puntos con soporte de interrupción

• Regulador de voltaje integrado, admite fuente de alimentación de amplio rango de 7 ~ 36 V

• Chip RTC integrado y batería recargable para garantizar que los datos de tiempo no se pierdan en caso de pérdida de energía.

• CAN integrado, RS485, interfaz I2C y ranura para tarjeta TF, conector de batería MX1.25 2P e interfaces IO aisladas digitales, etc.

• Admite entrada digital pasiva y activa, con aislamiento optoacoplador bidireccional

• Admite salida digital con aislamiento optoacoplador, proporciona mayor capacidad de conducción con corriente de hundimiento de hasta 450 mA

• Indicadores LED integrados para indicar el estado de energía y recarga de la batería.

• Admite reloj flexible, configuración independiente de la fuente de alimentación del módulo y otros controles para realizar un bajo consumo de energía en diferentes escenarios

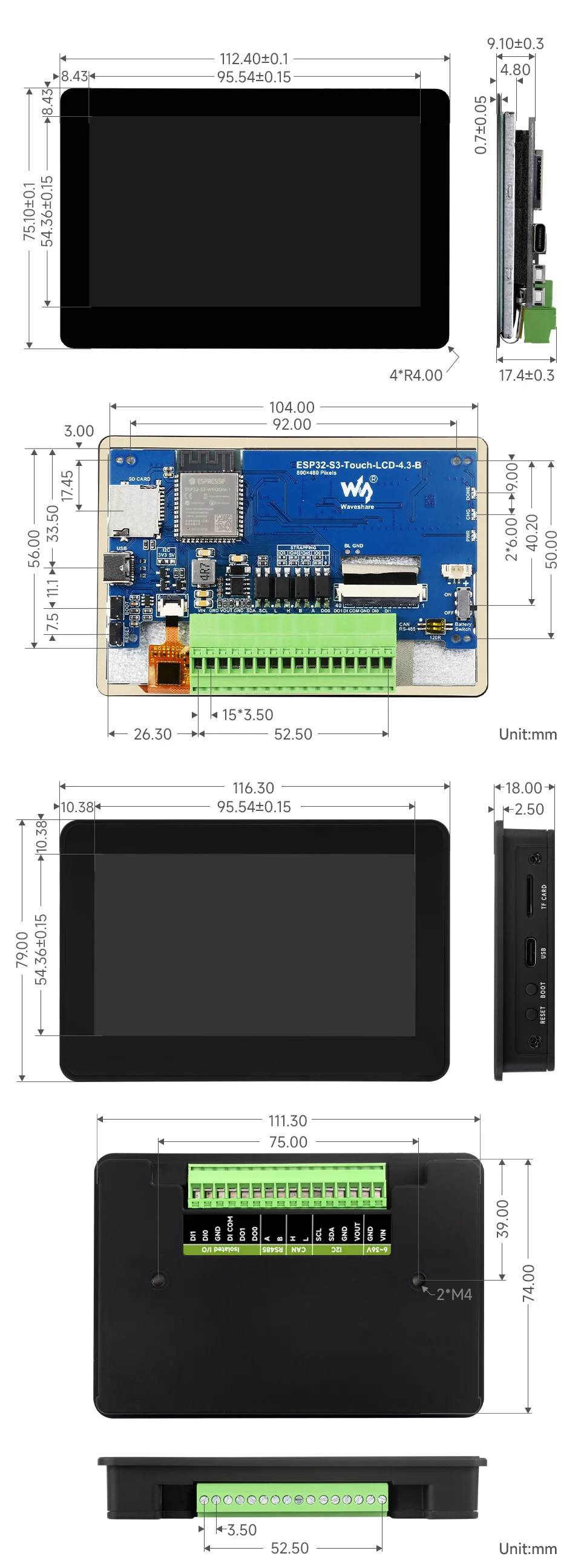

Cableado inferior

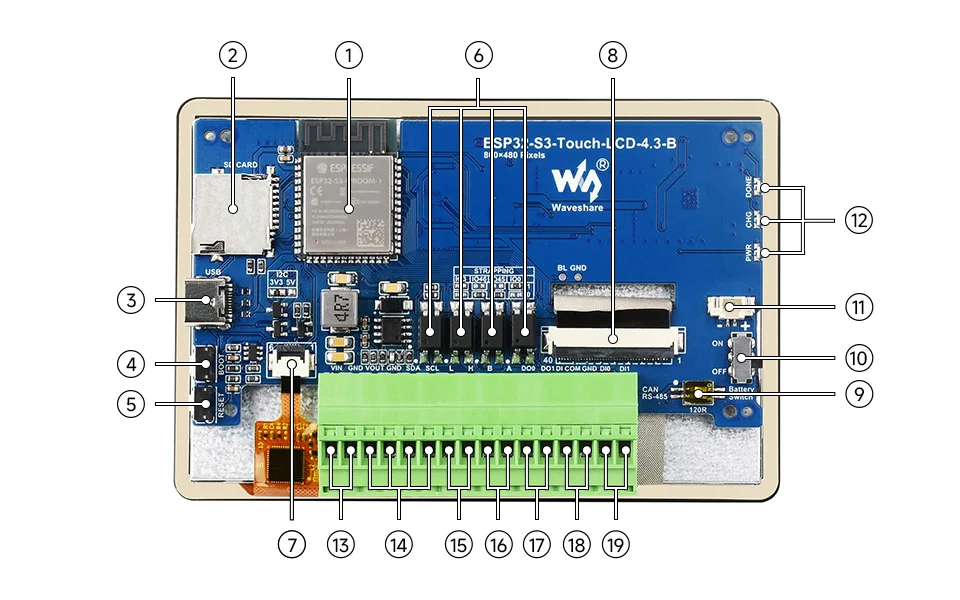

Cableado trasero

1. ESP32-S3N8R8
   El SoC con WiFi y Bluetooth, frecuencia de funcionamiento de hasta 240 MHz, 8 MB de PSRAM integrada y 16 MB de Flash

2. Ranura para tarjeta TF

3. Puerto USB tipo C

4. Botón BOOT
   Mantenga presionado mientras enciende para grabar programas

5. Botón RESET

6. Aislamiento del optoacoplador

7. Conector del panel táctil

8. Conector del panel de visualización de 4,3 pulgadas

9. Selección de resistencias de terminales RS485 y CAN
   cerrar por defecto

10. Fuente de alimentación de la batería ON/OFF

11. Batería de litio única de 3,7 V Conector MX1.25

12. Indicadores de estado
    TEJIDO: Indicador completado de carga de batería de litio
    CHG: Indicador de carga de batería de litio
    PWR: Indicador de alimentación
    (El CHG parpadeará y DONE se encenderá cuando se conecte con una fuente de alimentación de CC y sin batería de litio conectada o el interruptor de la batería esté APAGADO)

1. Terminal de fuente de alimentación de 7-36 V CC

2. Terminal de interfaz I2C
   Salida de pin VOUT 5V/3,3V (conmutación por resistencia integrada)

3. Terminal de interfaz CAN

4. Terminal de interfaz RS485

5. Salida digital
   5~36 V, salida de drenaje abierto, carga de salida: 450 mA por canal (MÁX.)

6. Terminal común de señal de entrada
   NC: entrada pasiva de contacto seco
   Conexión a la fuente de alimentación positiva: entrada digital baja activa, para entrada activa de contacto húmedo NPN, 5V-36V DC
   Conéctelo al negativo de la fuente de alimentación: entrada digital de alta actividad, para entrada activa de contacto seco PNP, 5V-36V DC

7. Entrada digital
   5~36V, admite entrada pasiva/activa (NPN o PNP)
