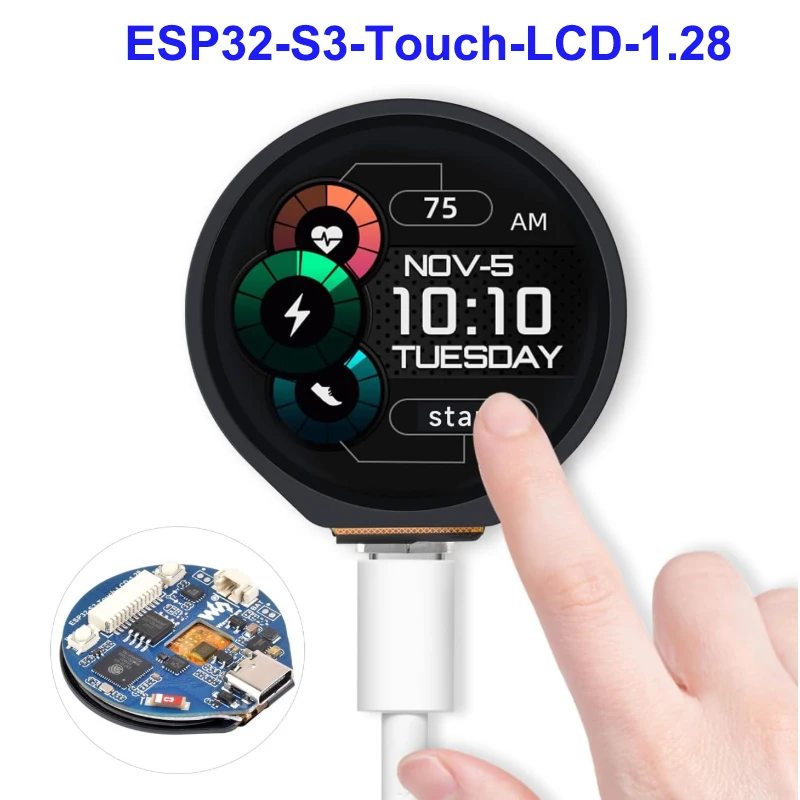

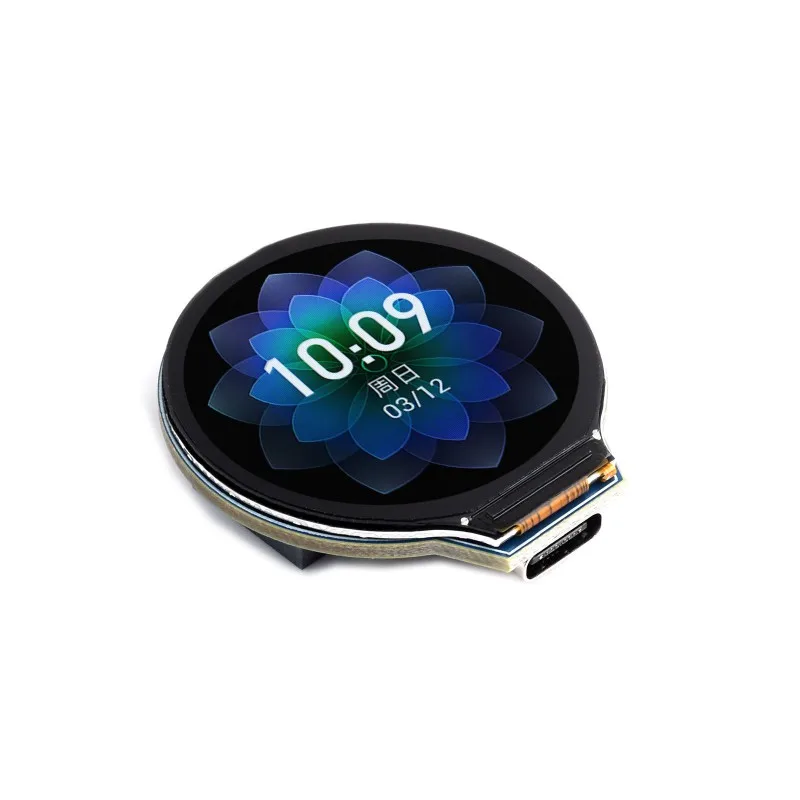

Waveshare ESP32-S3 Placa de desarrollo de pantalla redonda con pantalla táctil de 1,28 pulgadas, controlador GC9A01 de 240x240 píxeles para Arduino IDE MicroPython

ESP32-S3-Touch-LCD-1.28 Es una placa MCU de bajo costo y alto rendimiento diseñada por Waveshare, tamaño pequeño, con 1 integrado.Pantalla táctil capacitiva de 28 pulgadas, administrador de recarga de batería de iones de litio, sensor de 6 ejes (acelerómetro de 3 ejes y giroscopio de 3 ejes), etc., lo que le facilita su desarrollo e integración en los productos rápidamente.

Las características clave incluyen:

• Equipado con Xtensa® Procesador dual-core LX7 de 32 bits, frecuencia principal de hasta 240 MHz

• Admite Wi-Fi de 2,4 GHz (802.11 b/g/n) y Bluetooth® 5 (LE), con antena integrada

• 512 KB de SRAM integrado y 384 KB de ROM, con 2 MB de PSRAM integrada y una memoria Flash externa de 16 MB

• Conector tipo C, lo mantiene actualizado, más fácil de usar

• Pantalla táctil capacitiva integrada de 1,28 pulgadas, resolución de 240×240, color de 65K

• IMU integrada de 6 ejes QMI8658 (acelerómetro de 3 ejes y giroscopio de 3 ejes) para detectar gestos de movimiento

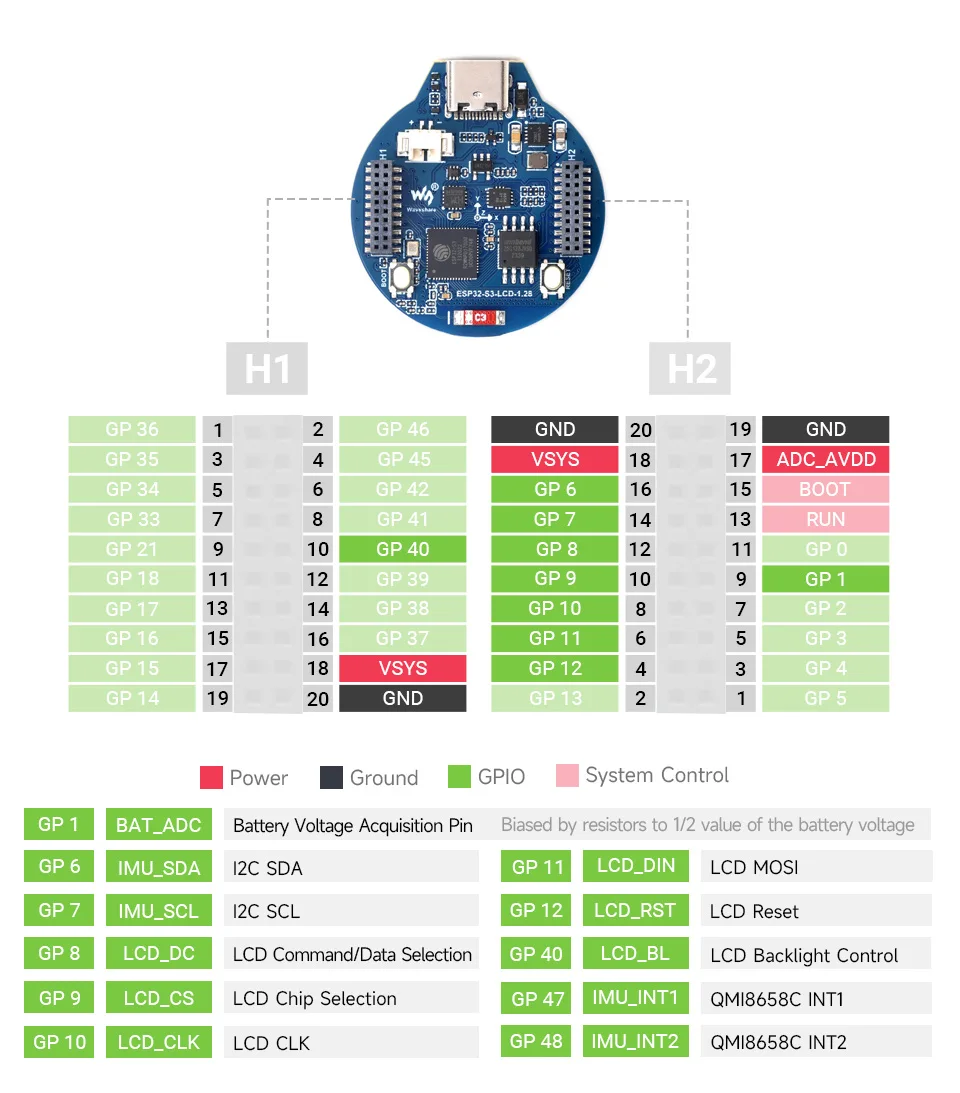

• Conector integrado de recarga/descarga de batería de litio de 3,7 V y 6 × pines GPIO a través del conector SH1.0

• Admite reloj flexible, configuración independiente de la fuente de alimentación del módulo y otros controles para realizar un bajo consumo de energía en diferentes escenarios

• Integrados con el controlador de velocidad completa del puerto serie USB, los pines GPIO permiten configurar de manera flexible las funciones de los pines

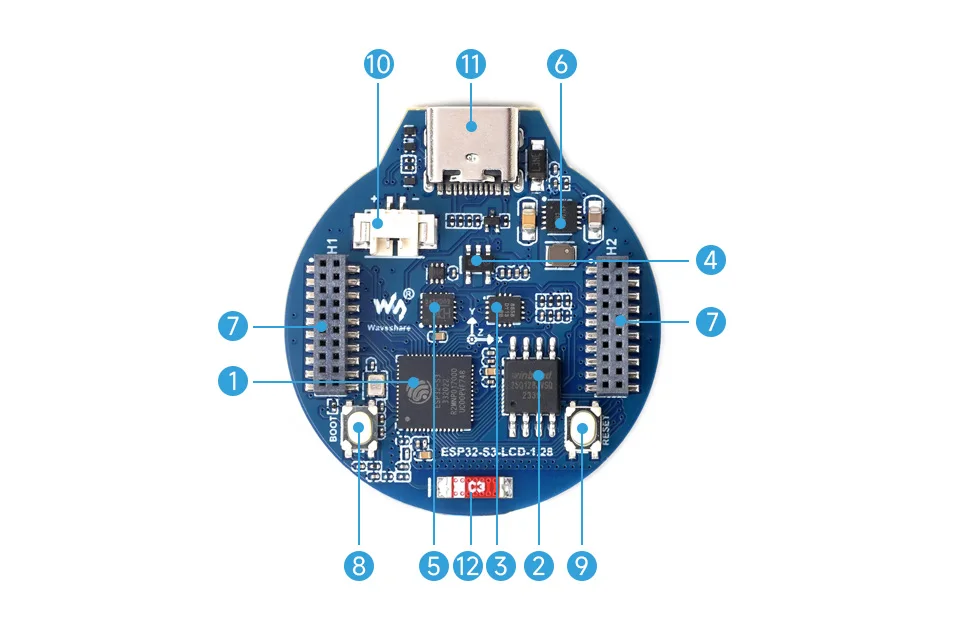

1. ESP32-S3R2
   El SoC con WiFi y Bluetooth, frecuencia de funcionamiento de hasta 240MHz, con PSRAM integrado de 2MB

2. W25Q128JVSIQ
   16 MB NOR-Flash

3. CH343P
   Chip USB a UART

4. ME6217C33M5G
   Salida de 800 mA, baja caída, alta tasa de rechazo

5. ETA6096
   Gerente de recarga de batería de litio de alta eficiencia

1. QMI8658
   IMU de 6 ejes incluye un giroscopio de 3 ejes y un acelerómetro de 3 ejes.

2. Conector de batería MX1.25
   Conector MX1.25 2P, para batería de litio de 3,7 V, admite carga y descarga

3. Conector USB tipo C
   Admite hosts USB1.1 y dispositivos esclavos

4. Botón RESET

5. Botón BOOT
   Presiónelo antes de restablecer para ingresar al modo de descarga.
