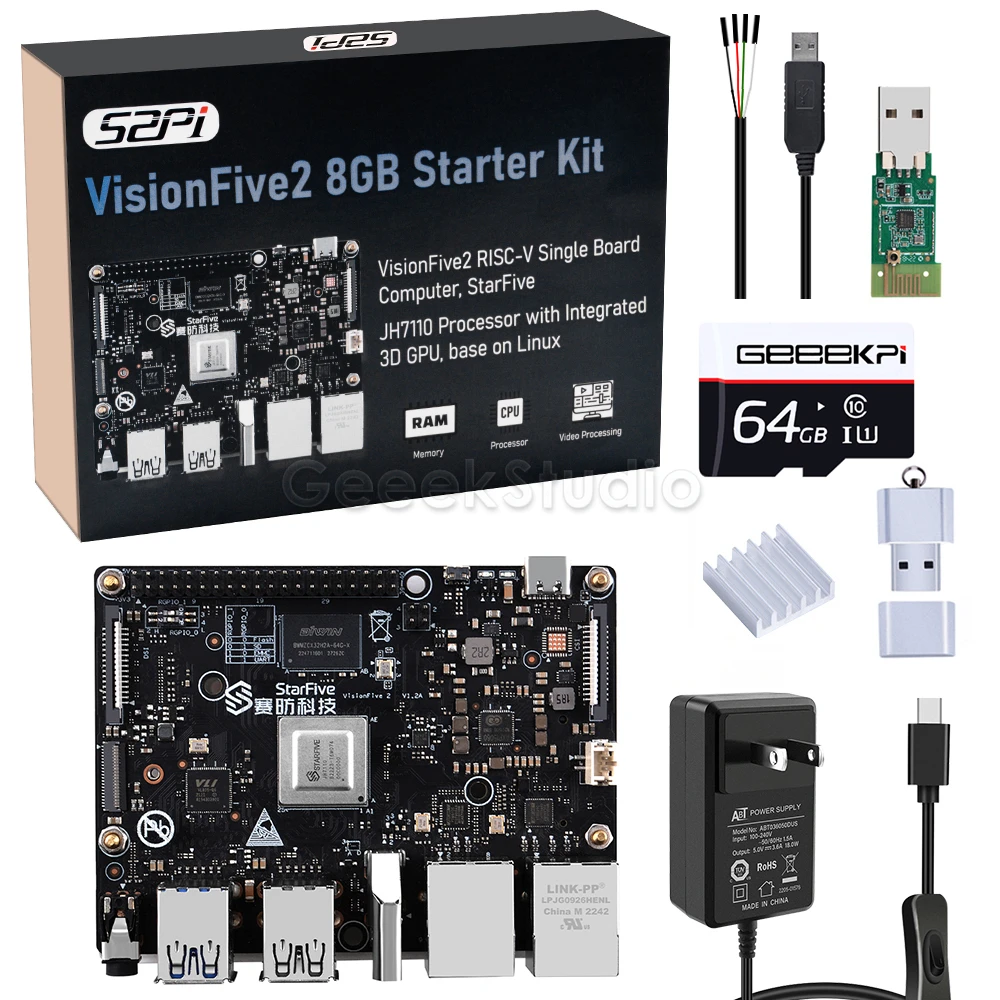

VisionFive 2-Kit de iniciación de RISC-V, placa única, ordenador 8G con Dongle USB, Wi-Fi, disipador térmico, fuente de alimentación tipo C, tarjeta SD de 64GB

Kit de iniciación VisionFive 2 8GB

Descripción del producto

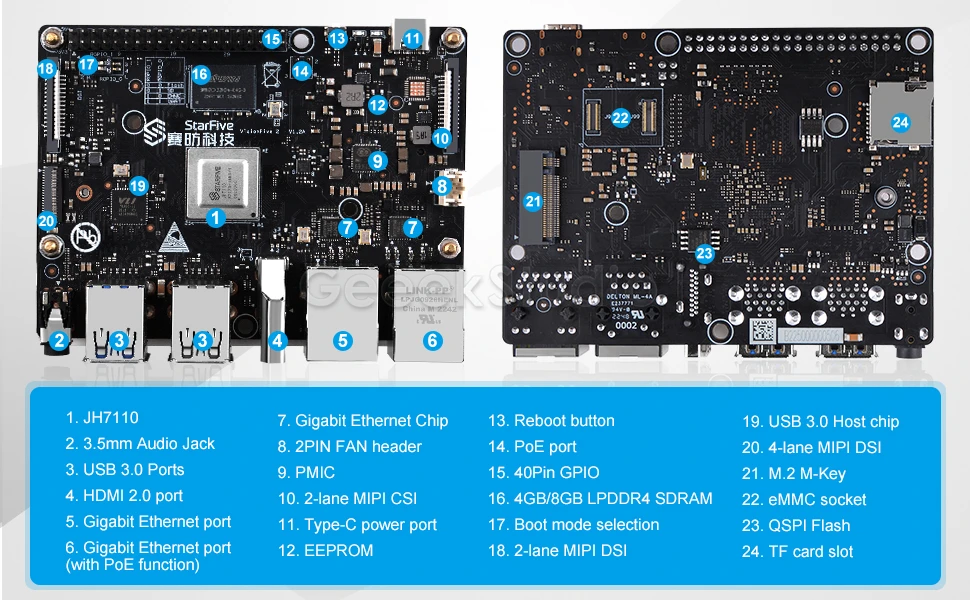

Hardware

Procesador

• StarFive JH7110 con CPU de cuatro núcleos de 2 MB con caché L2 de 2 MB y un núcleo de monitor, compatible con RV64GC ISA, funciona hasta 1,5 GHz
•


• SDRAM LPDDR4 de 8 GB hasta 2.800 Mbps.

• Ranura para tarjeta TF integrada: El VisionFive 2 puede arrancar desde la tarjeta TF.
• Flash: el firmware para almacenar U-Boot y gestor de arranque.

• Decodificador de vídeo compatible con hasta 4K a 60fps y multiflujo para H264/H265
• El codificador de vídeo admite hasta 1080p @ 30fps y multiflujo para H265
• Codificador/decodificador JPEG

Especificaciones

Tipo

Artículo

Descripción

Procesador:

StarFive JH7110

StarFive JH7110 con CPU de cuatro núcleos de 2 MB con caché L2 de 2 MB y un núcleo de monitor, compatible con RV64GC ISA, funciona hasta 1,5 GHz

Imaginación GPU

IMG 2 MC1 con frecuencia de trabajo de hasta 600 MHz

Memoria:

2 GB/4 GB/8 GB

SDRAM LPDDR4, hasta 2.800 Mbps

Almacenamiento:

Ranura para tarjeta TF integrada

El VisionFive 2 puede arrancar desde una tarjeta TF.

Flash

El firmware para almacenar U-Boot y el gestor de arranque.

Multimedia:

Salida vídeo

• 1 puerto de visualización MIPI DSI de 2 carriles, compatible con hasta 1080p @ 30fps

• Puerto de pantalla MIPI DSI de 1 × 4 carriles, compatible con hasta 2K @ 30fps en modo de pantalla única y doble.

• 1 × HDMI 2,0, admite hasta 4K @ 30fps o 2K @ 60fps

Cámara

1 puerto de cámara MIPI CSI de 2 carriles, compatible con hasta 1080p @ 30fps

Codificador/decodificador

• El decodificador de vídeo admite hasta 4K @ 60fps y multiflujo para H264/H265.

• El codificador de vídeo admite hasta 1080p @ 30fps y multiflujo para H265;

• Codificador/decodificador JPEG

Audio

Conector de audio estéreo de 4 polos

Conectividad:

Ethernet

2 puertos RJ45 Gigabit Ethernet

Host USB

4 puertos USB 3,0 (multiplexados con un carril PCIe 2,0 1x).

Dispositivo USB

1 × puerto de dispositivo USB (reutilizando el puerto)

Conector M.2

Tecla M.2

Enchufe eMMC

Para módulos eMMC como sistema operativo y almacenamiento de datos

Cabezal DE VENTILADOR DE 2 pines

-

Potencia:

Puerto

5 V CC a través de con PD, hasta 30 W (mínimo 3 A)

Entrada GPIO

5V CC a través del cabezal GPIO (mínimo 3 A)

PoE (alimentación a través de Ethernet)

La función PoE está habilitada y requiere un sombrero PoE separado

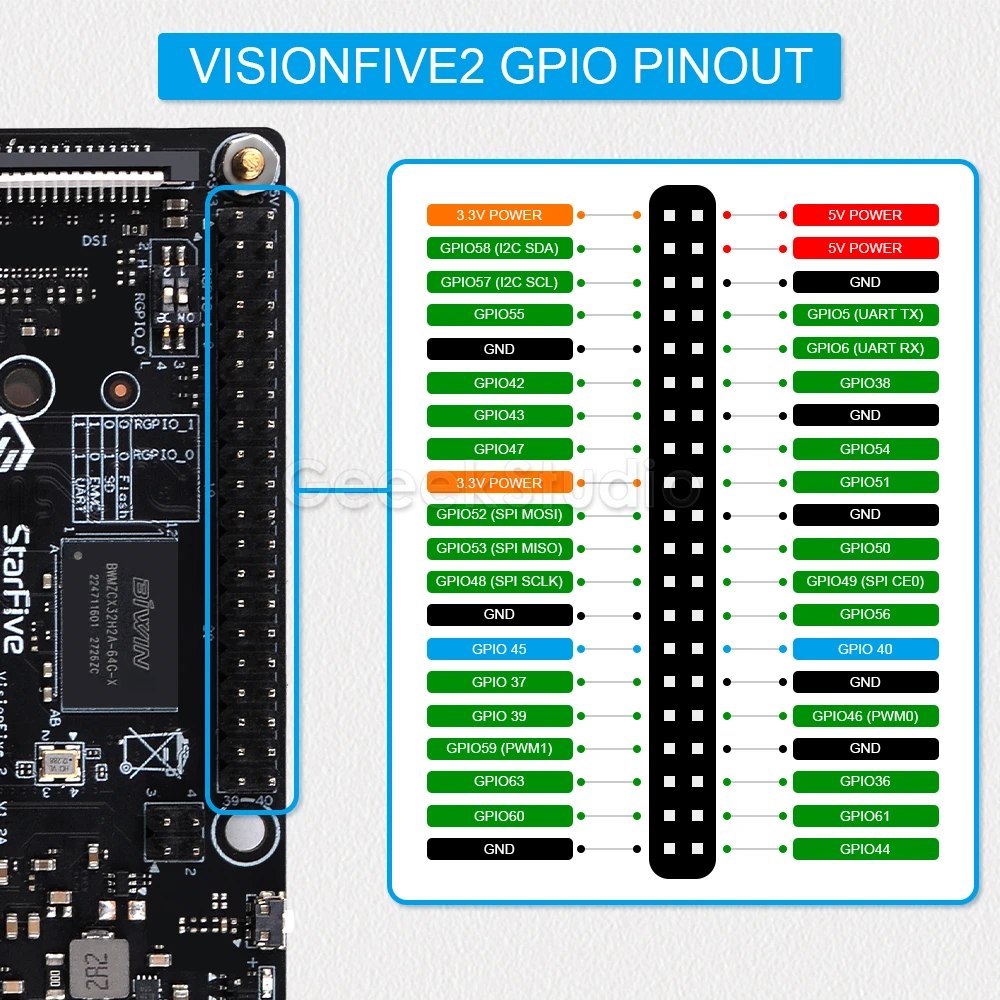

GPIO:

Cabezal GPIO de 40 pines

• 3,3 V (en 2 pines)

• 5 V (en 2 pines)

• Tierra (en 8 pines)

• GPIO

• Bus CAN

• DMIC

• I2C

• I2S

• PWM

• SPI

• UART

• Y así sucesivamente

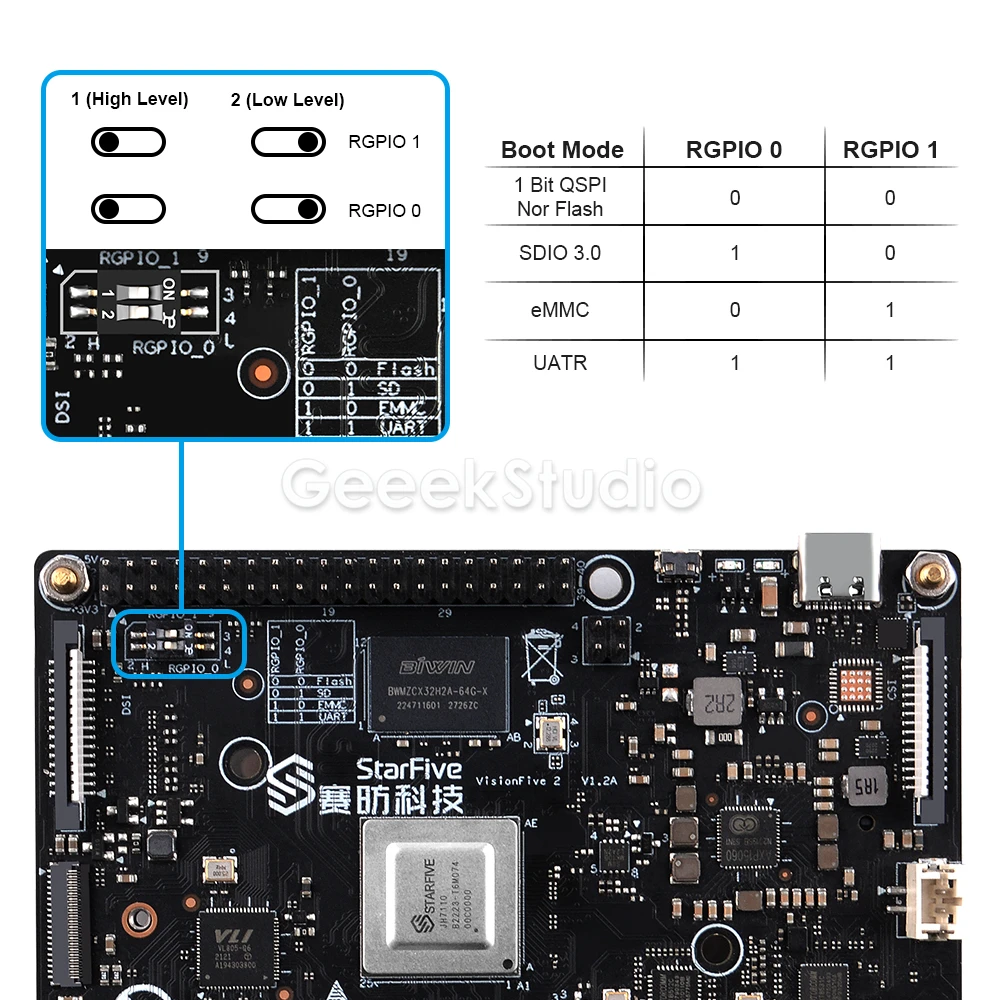

Modo de arranque:

Pines de configuración del modo de arranque

• 1-bit QSPI ni Flash

• SDIO3.0

• EMMC

• UART

Botón:

Botón de reinicio

Para restablecer VisionFive 2, mantenga presionado el botón Reset durante más de 3 segundos para asegurarse de que el reinicio se haya realizado correctamente.

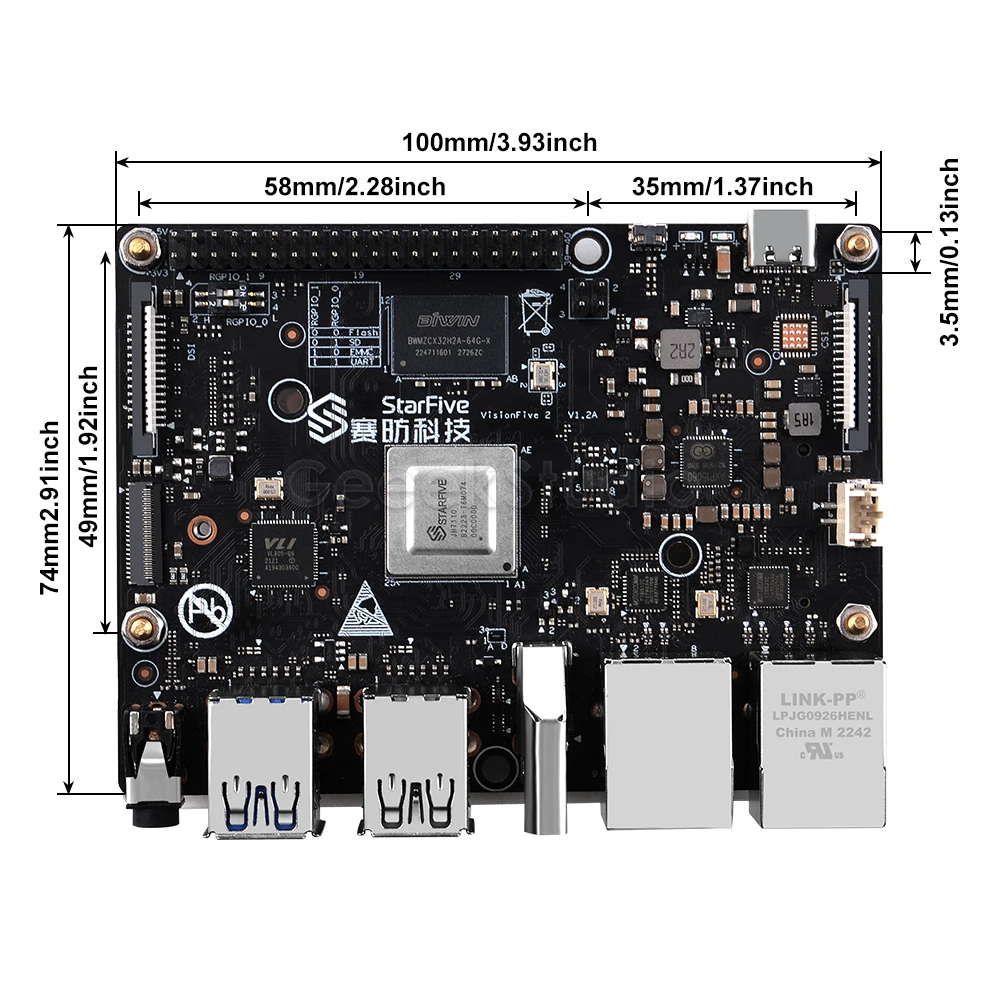

Dimensiones:

100 × 74mm

-

Cumplimiento:

RoHS, FCC, CE

-

Entorno:

Temperatura de funcionamiento recomendada

0-50 ℃

Otros:

Función Debug

UART TX y UART RX están disponibles a través del cabezal GPIO de 40 pines.

Tornillo de montaje SSD

M2 x 3mm

Diámetro de la cabeza: 5,0mm

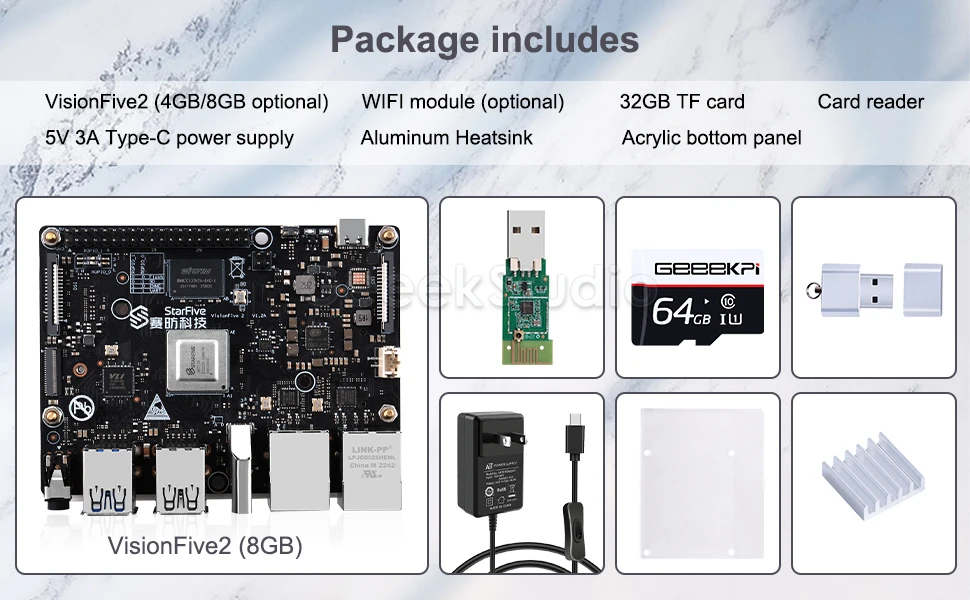

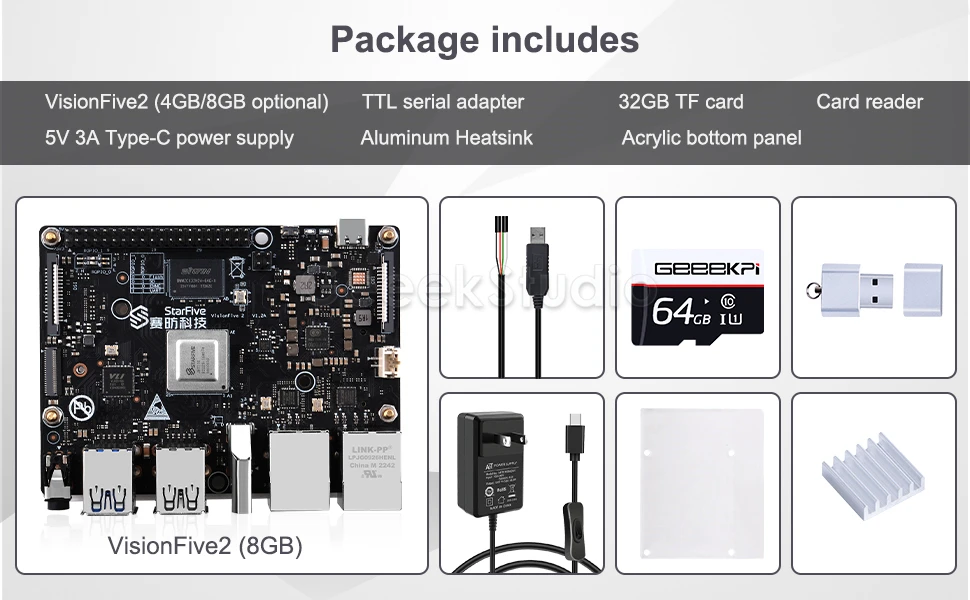

• 1 x StarFive Vision Five 2 (8GB RAM)

Opción 2

• 1 x StarFive Vision Five 2 (8GB RAM + WiFi)

Opción 3

• 1 x StarFive Vision Five 2 (8GB RAM)
• 1 x disipador de calor de aluminio
• 4 x M2.5x5 + 6mm Pilar de cobre
• 4 tornillos M2.5
• 4 x tuerca M2.5
• 1 tarjeta TF de 64GB
• 1 lector de tarjetas TF
• 1 x fuente de alimentación CC 5V/3.6A Puerto de La USB-C

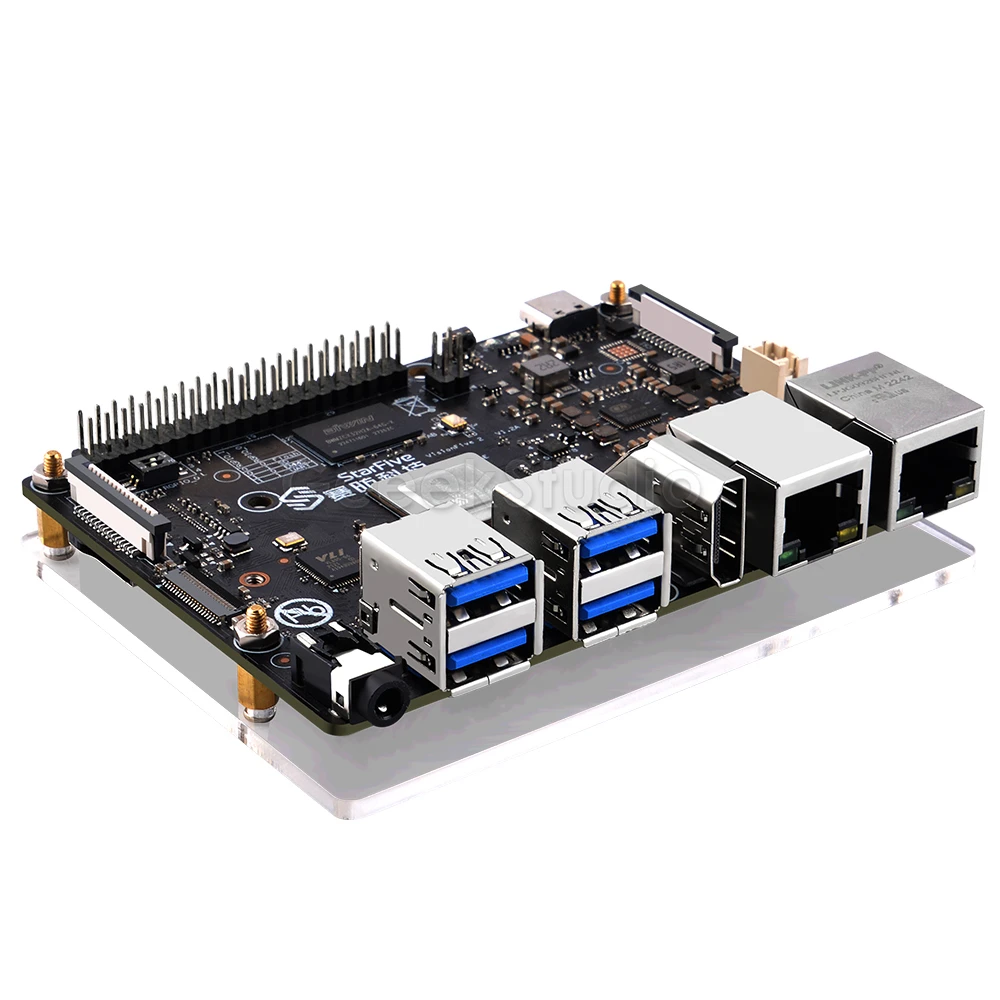

• 1 panel inferior Acrílico

Opción 4

• 1 x StarFive Vision Five 2 (8GB RAM + WiFi)
• 1 x disipador de calor de aluminio
• 4 x M2.5x5 + 6mm Pilar de cobre
• 4 tornillos M2.5
• 4 x tuerca M2.5
• 1 tarjeta TF de 64GB
• 1 lector de tarjetas TF
• 1 x fuente de alimentación CC 5V/3.6A Puerto de La USB-C
• 1 panel inferior Acrílico
