Descripción
El precio que se muestra en la página es de 1 unidad. Si necesita comprar varias piezas, haga clic para añadir cantidad.
Nombre del producto: ventilador de refrigeración
Tamaño: 120x120x25mm
Velocidad: 1200RPM ± 10%
Volumen de aire: 45CFM ± 10%
Presión del viento: 1,50mm H2O ± 10%
Ruido: 25dBA
MTTF: 50000 horas
Rodamientos: Hidráulicos
Interfaz: IDE (grande 4P)
Voltaje nominal: 12V DC
Corriente nominal: 0,25 A ± 10%
Longitud de la línea: aproximadamente 33cm
Los parámetros están sujetos a los parámetros reales y están sujetos a cambios sin previo aviso.
El siguiente es el video tutorial de instalación para este producto, esperamos que sea útil para usted
Recordatorio: La distancia entre los orificios centrales del chasis host es de 105mm, lo cual es adecuado para instalar este producto (para evitar errores o incertidumbres, se recomienda que lo mida con una regla antes de realizar una compra
El método de instalación del ventilador de refrigeración se muestra en la siguiente figura
1 representa la parte frontal del ventilador, como se muestra en la figura (la parte frontal es la entrada de aire)

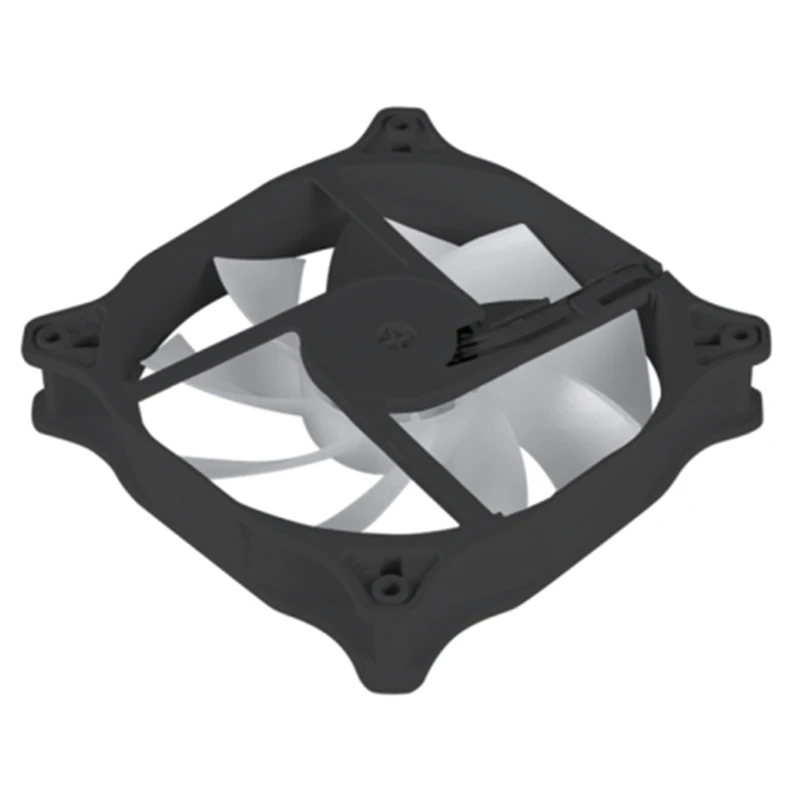

2 representa la confirmación de la parte posterior del ventilador, como se muestra en la figura (la parte posterior es la salida de aire)
3 significa colocar el ventilador dentro del chasis, como se muestra en la figura, con la parte delantera mirando hacia el interior del chasis y la parte trasera mirando hacia el exterior del chasis.
4 significa alinear el espaciado del orificio central del ventilador con el espaciado del orificio del panel del chasis, y luego usar una herramienta de destornillador para apretar los tornillos entregados para completar la instalación del ventilador
La siguiente figura muestra la posición de alimentación y el método de conexión de la interfaz del chasis host
1 representa la posición de alimentación del chasis host, como se muestra en la figura
2 indica encontrar la interfaz IDE (Big 4P), como se muestra en la figura
3 representa una sola conexión en serie, como se muestra en la figura
4 representa la conexión entre múltiples conexiones en serie, como se muestra en la figura
Las interfaces se pueden conectar en serie, sin necesidad de preocuparse por interfaces insuficientes
Rodamientos hidráulicos con fuerte magnetismo, durabilidad y sonido más silencioso
La siguiente figura muestra las dimensiones del ventilador, con una longitud y altura de 120mm, un ancho de 25mm y un espacio de 105mm entre los orificios

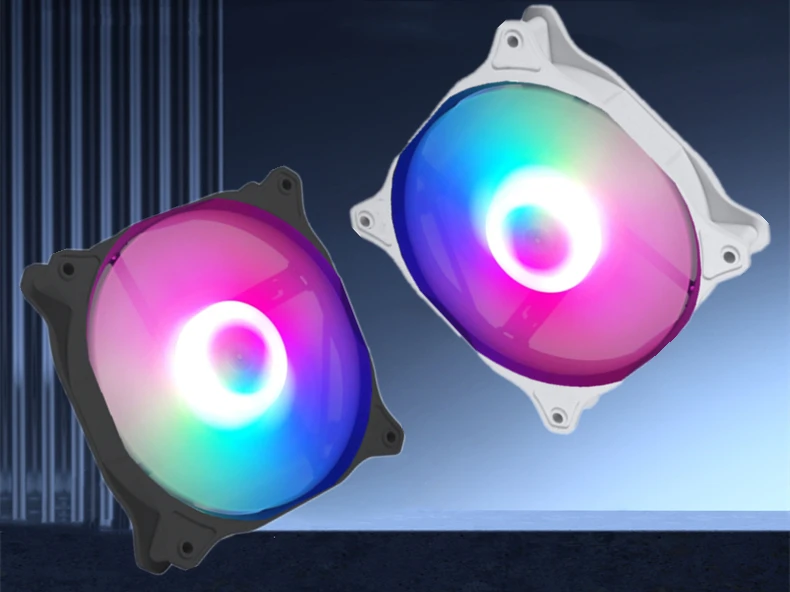

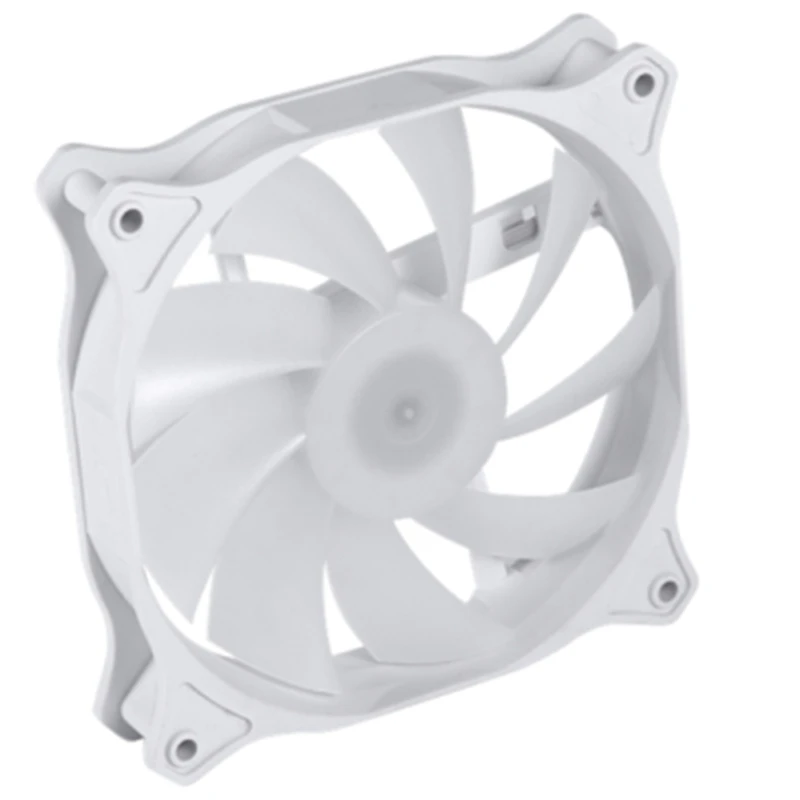

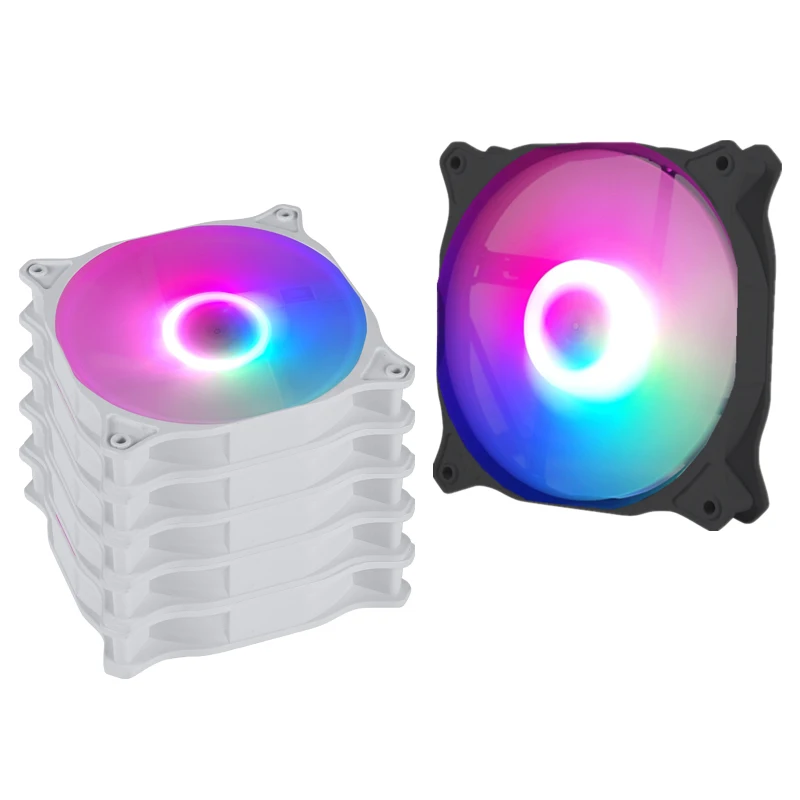

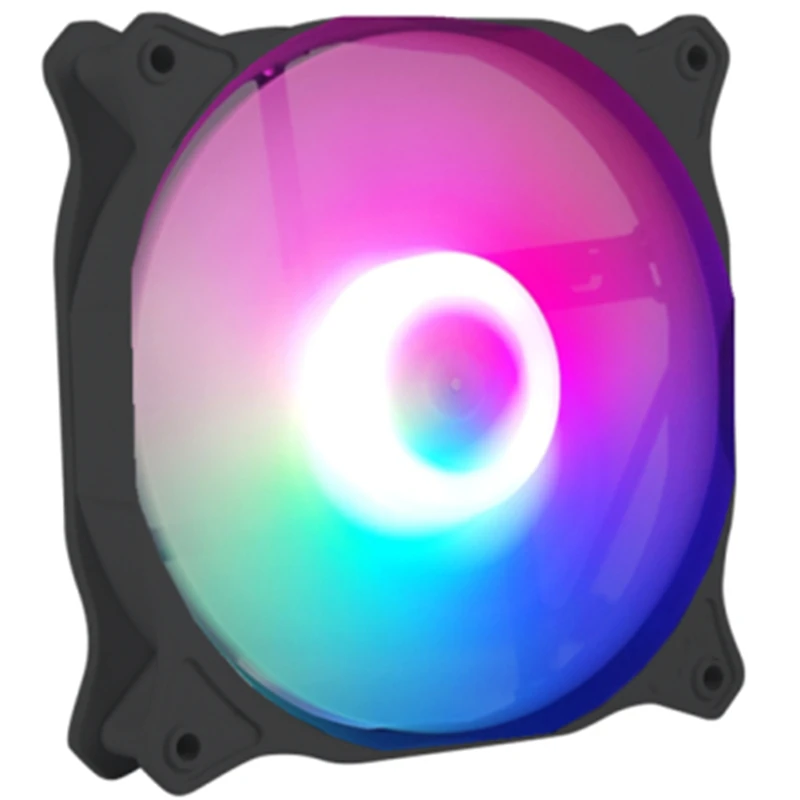

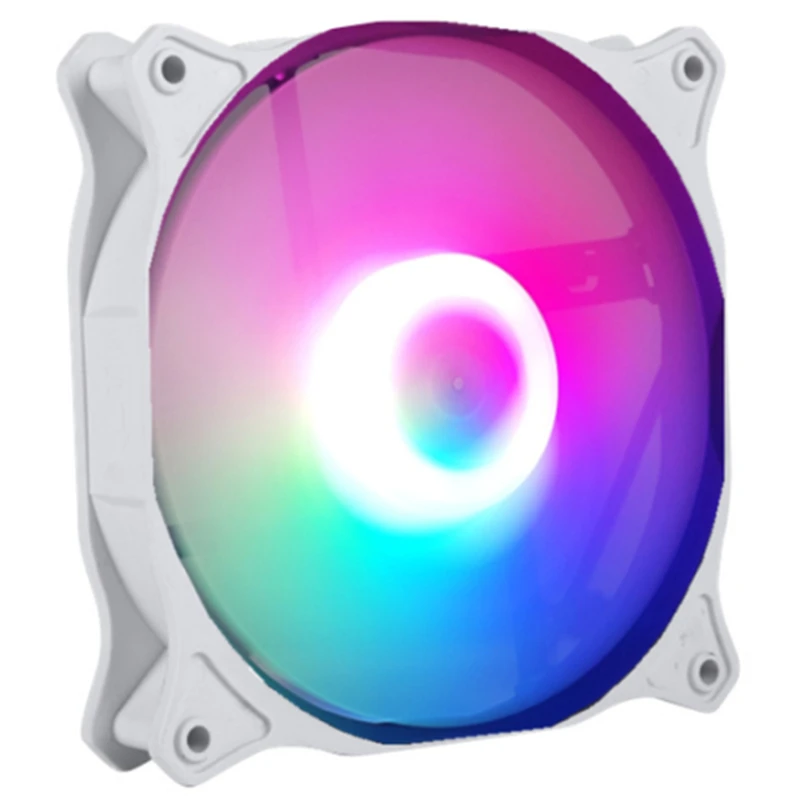

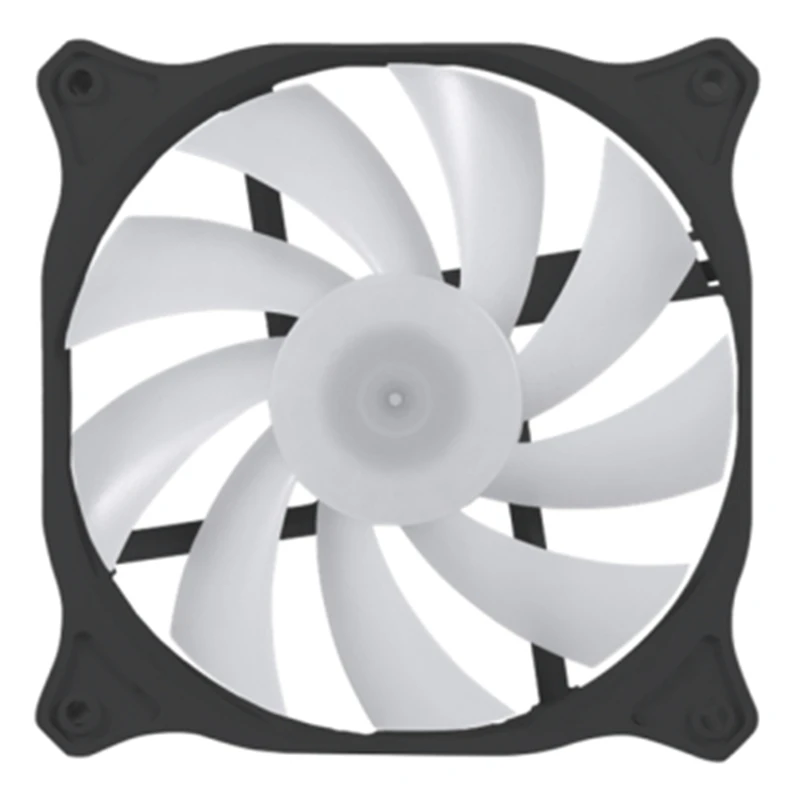

Los colores blanco/negro que se muestran a continuación están disponibles para seleccionar, lo que proporciona una variedad de opciones para combinar con el chasis del host

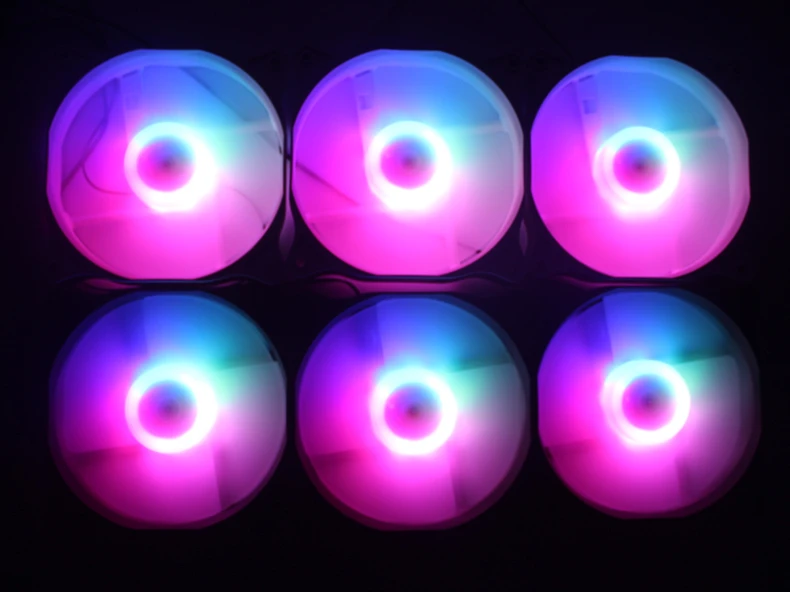

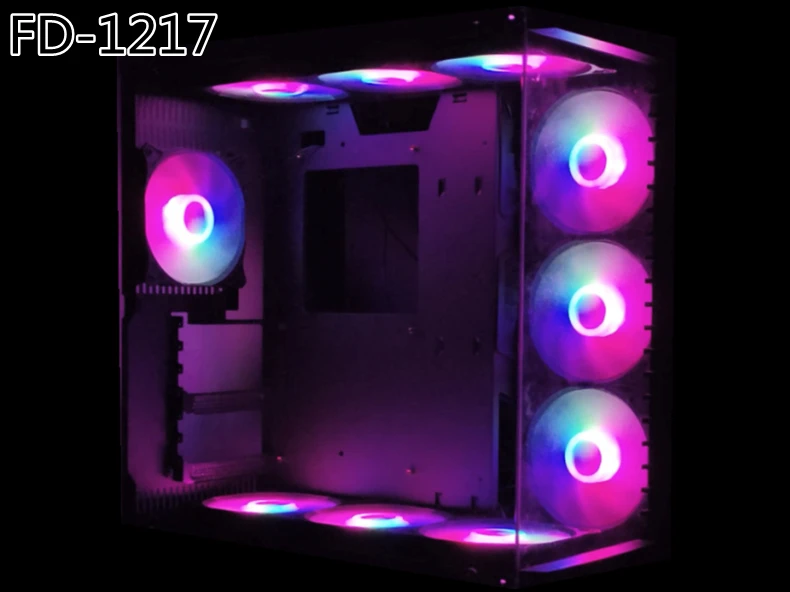

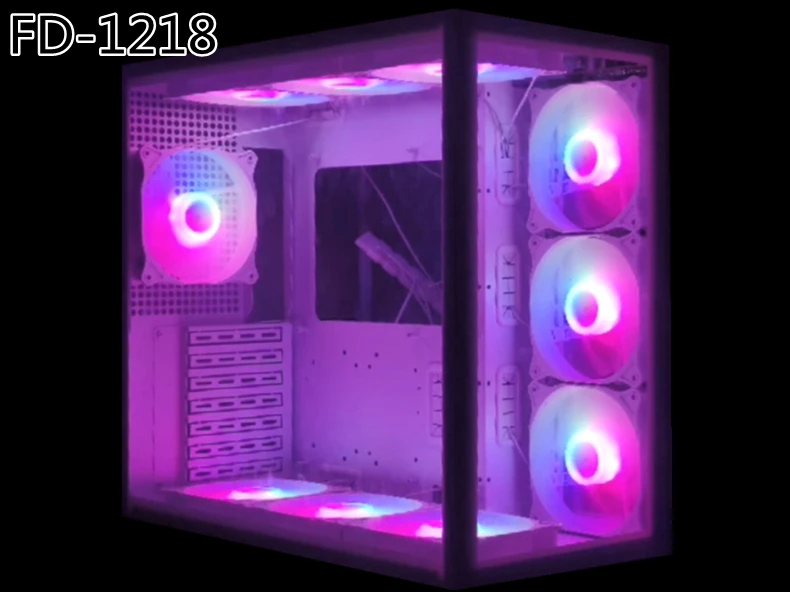

La siguiente figura muestra el efecto de 10 ventiladores de refrigeración instalados en el chasis durante el proceso de disparo real
