Longitud del Cable
Descripción
Estándares: RS-485 TIA/EIA

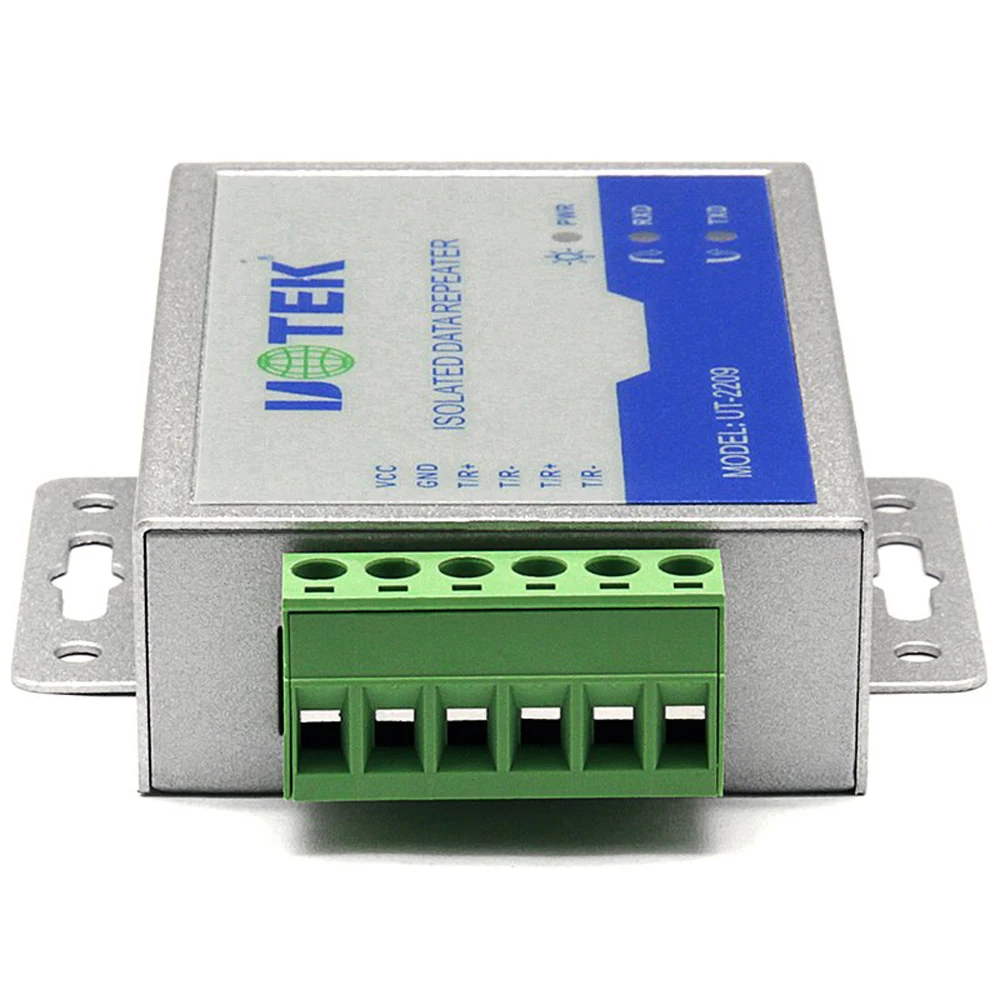

Conector: entrada de bloque de terminales RS-485 de 2 bits
Salida de bloque de terminales RS-485 de 2 bits
Protección: RS-485 proporciona protección ESD de 600 W contra rayos, sobretensiones y ±15 KV en cada línea
Modo de trabajo: half-duplex asíncrono

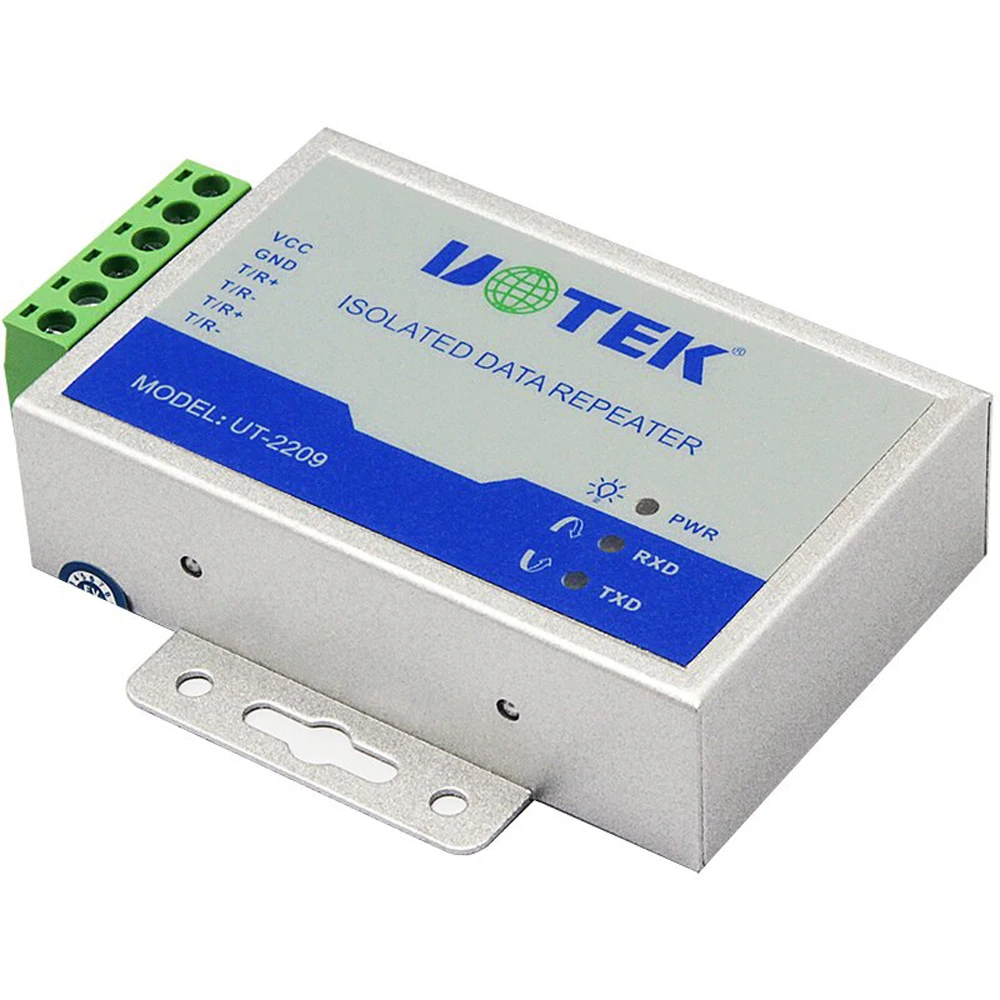

LED para indicar actividad PWR TXD y RXD
Medios de transmisión: par trenzado o cable blindado
Velocidad de baudios: 300BPS-115,2K BPS
Dimensión: 79mmX74mmX22mm
Temperatura de funcionamiento: -40℃ a 85℃
Humedad relativa: 5% a 95% (sin condensación)
Funciona con todos los software de comunicación, plug & play
Distancia de transmisión: 0-1200 m (115.200bps-9.600bps)

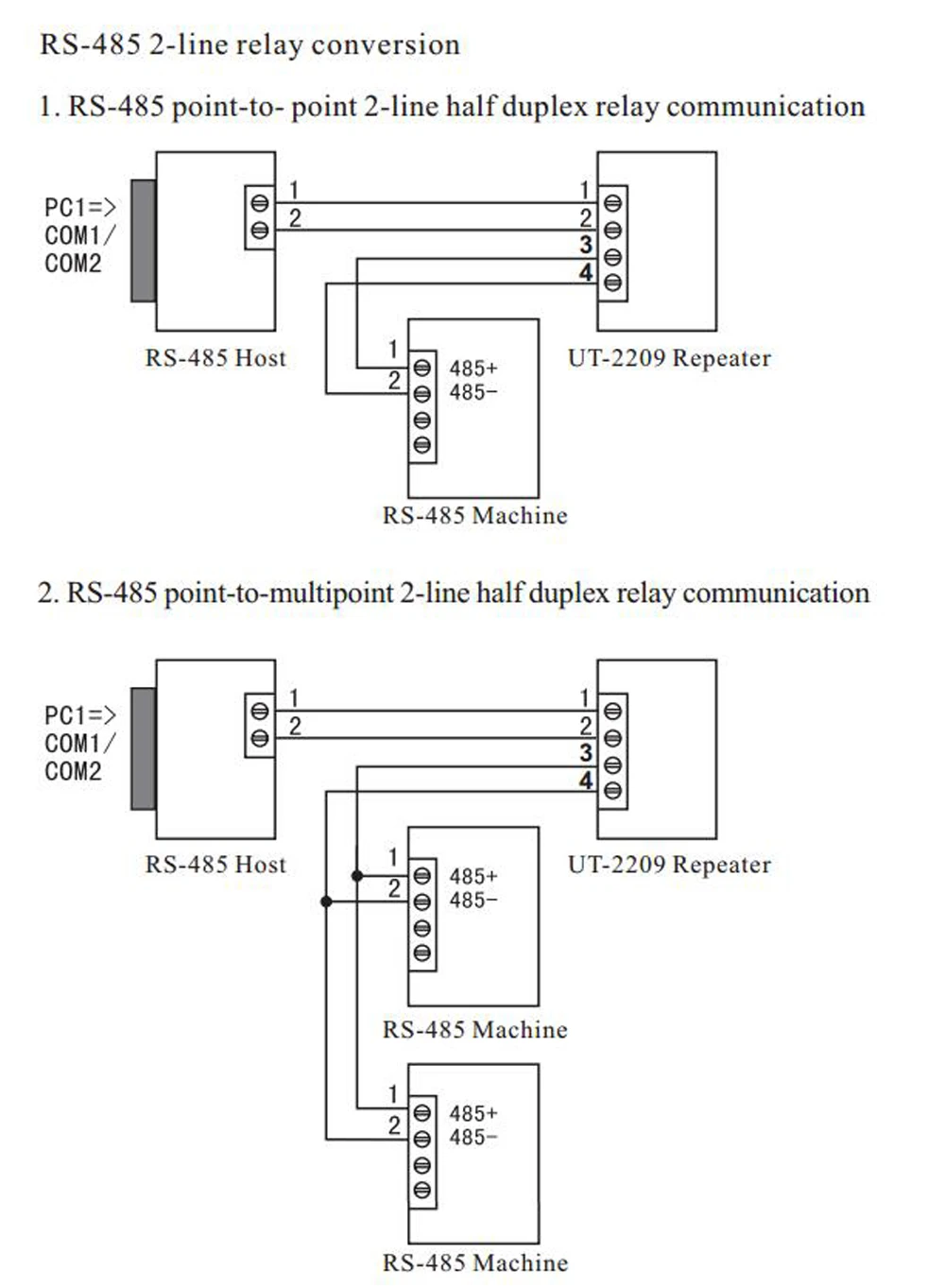

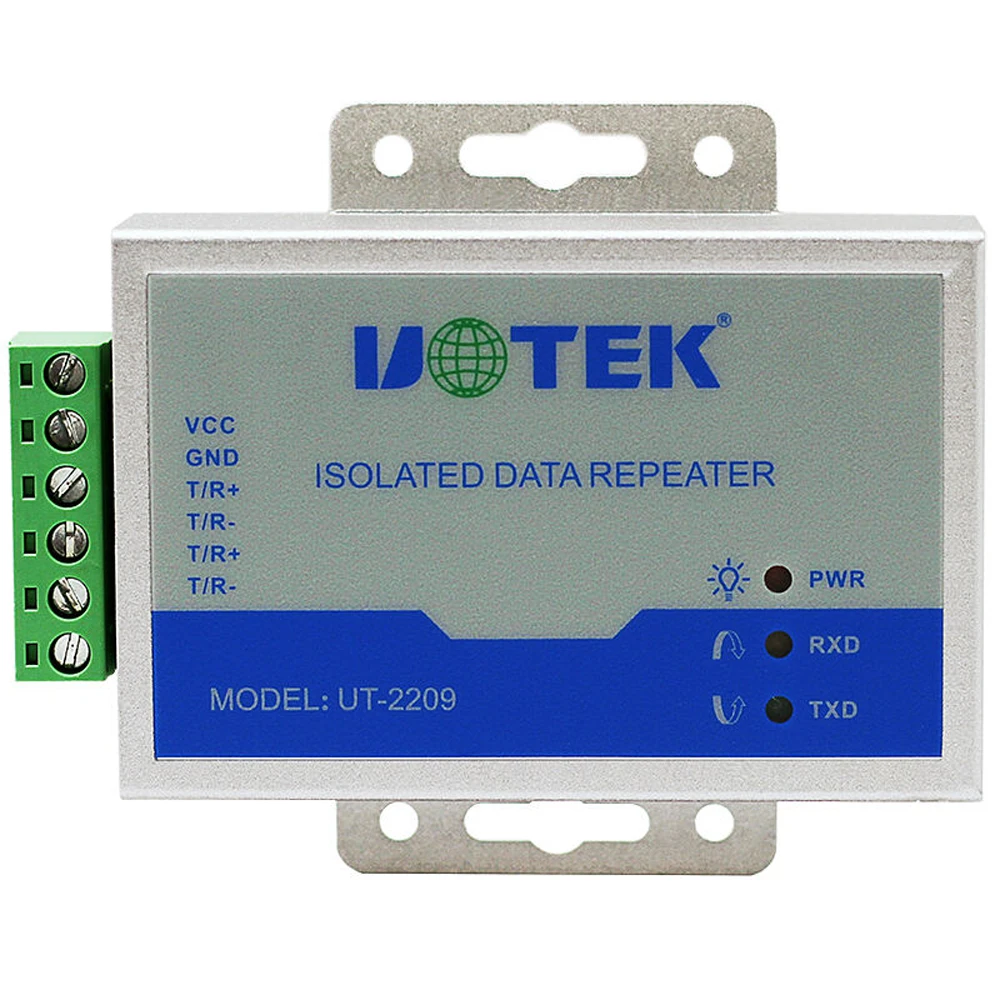

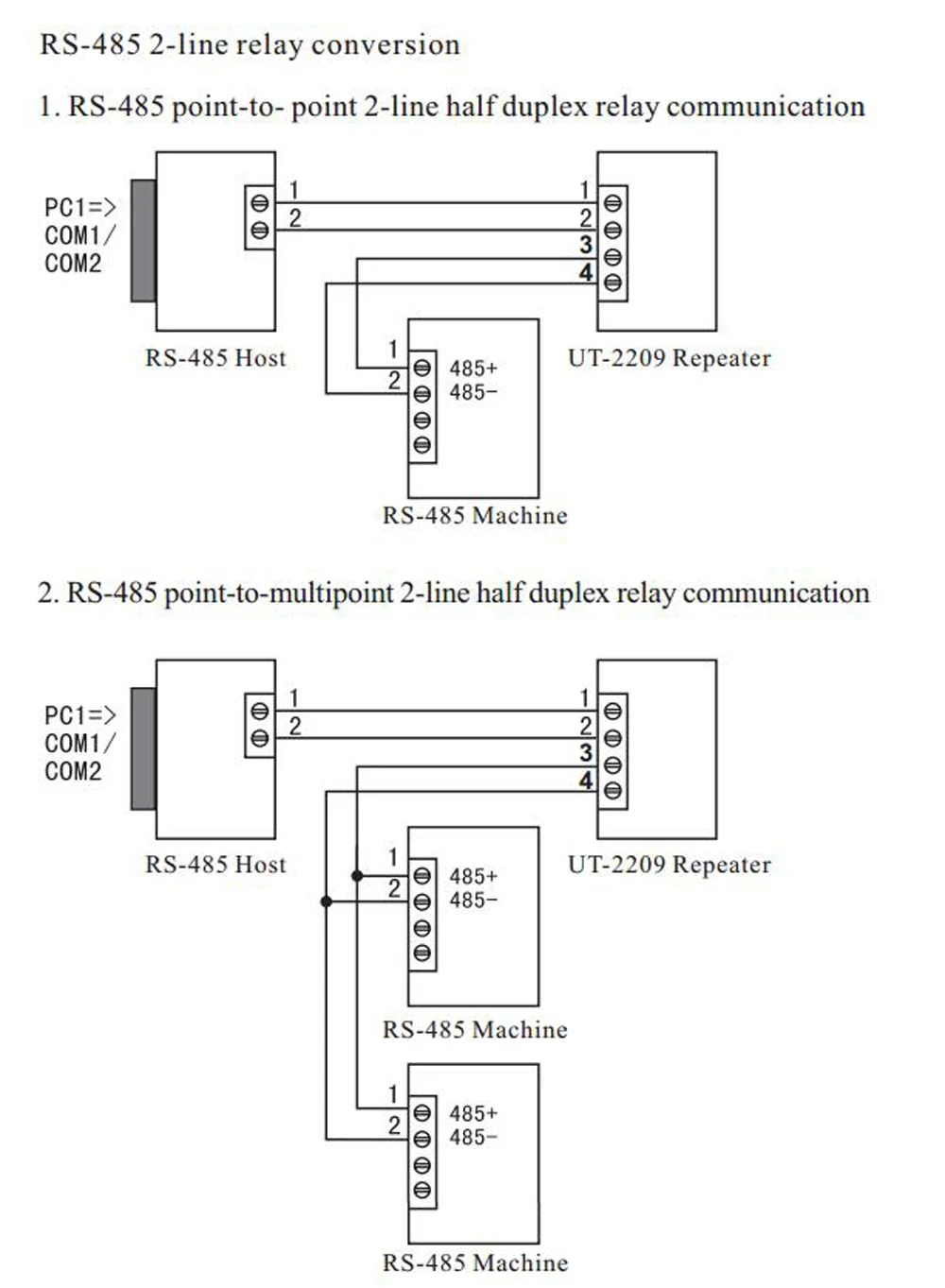

UT-2209 es un repetidor con aislamiento optoelectrónico.Cumple con el estándar RS-485; Puede ampliar la distancia de comunicación de la red BUS RS-485 y aumentar la cantidad de dispositivos de red RS-485.El módulo aislado CC/CC incorporado puede proporcionar un voltaje aislado de hasta 2.500 Vrm;la rápida sujeción instantánea de voltaje en ambos lados está diseñada para proteger la interfaz RS-485;Adopta una sujeción de voltaje instantánea avanzada de TVS (SUPPRESOR DE TRÁNSITO);normalmente, el tubo TVS está en estado de alta impedancia;Cuando ambos lados del tubo TVS sufren un impacto de alta potencia en caso de repente, la sujeción de voltaje reducirá rápidamente la impedancia de ambos lados y absorberá en grandes corrientes;con esto, el voltaje en ambos lados se fija a un valor presupuesto y protege el componente del circuito contra daños.Esta sujeción de voltaje proporciona 600 W cada cable con protección contra rayos y ESD, y protección contra sobretensiones y sobretensiones instantáneas en el circuito que causan todas las razones;La pequeña capacitancia entre electrodos garantiza una transmisión de alta velocidad para los puertos RS-485.RS-485 adopta un bloque de terminales de 2 bits como entrada y salida.
Este repetidor tiene conversión automática de recepción y transmisión de retardo cero incorporada y un circuito de E/S único que controla automáticamente la dirección del flujo de datos sin ninguna señal de protocolo de enlace (RTU, DTR); No es necesario configurar el cable de puente para los modos full duplex (RS-422) y half duplex (RS-485), plug & play.
