USR-ES1 W5500 Módulo de red Ethernet Hardware SPI a LAN/Ethernet TCP / IP 51 / STM32 Programa de microcontrolador sobre W5100

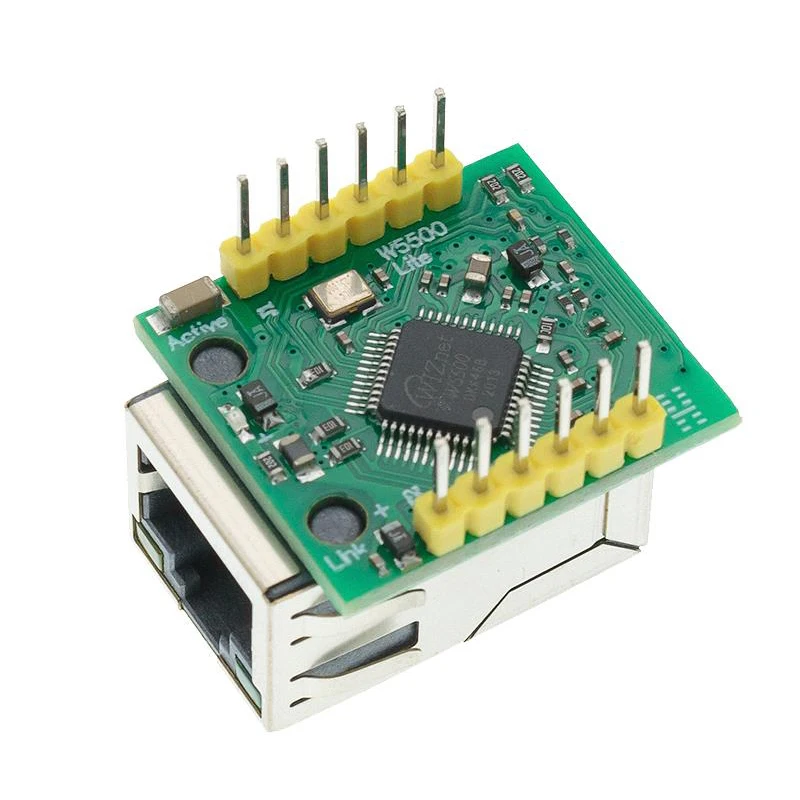

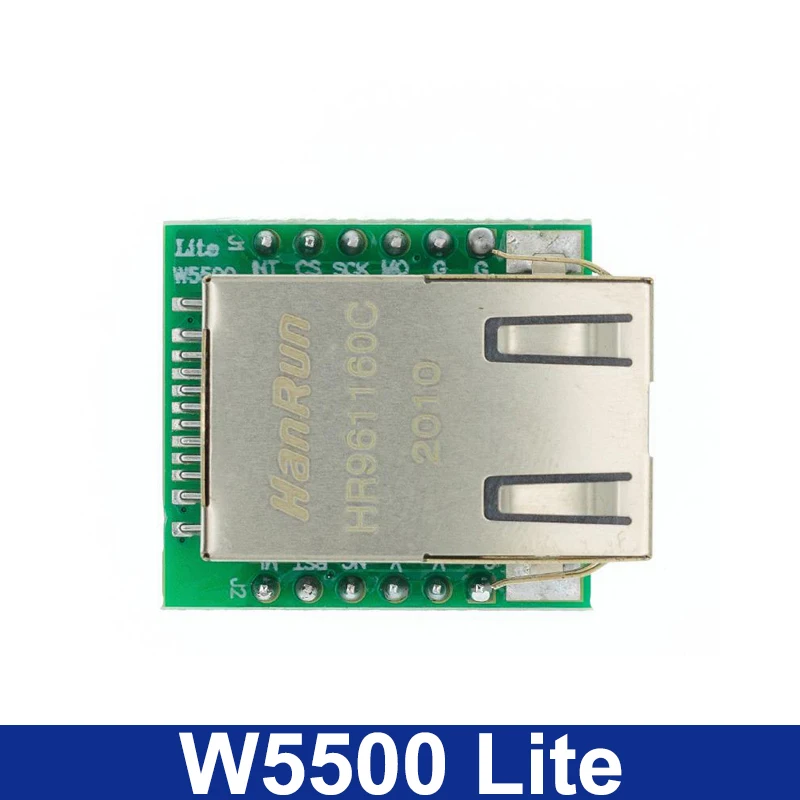

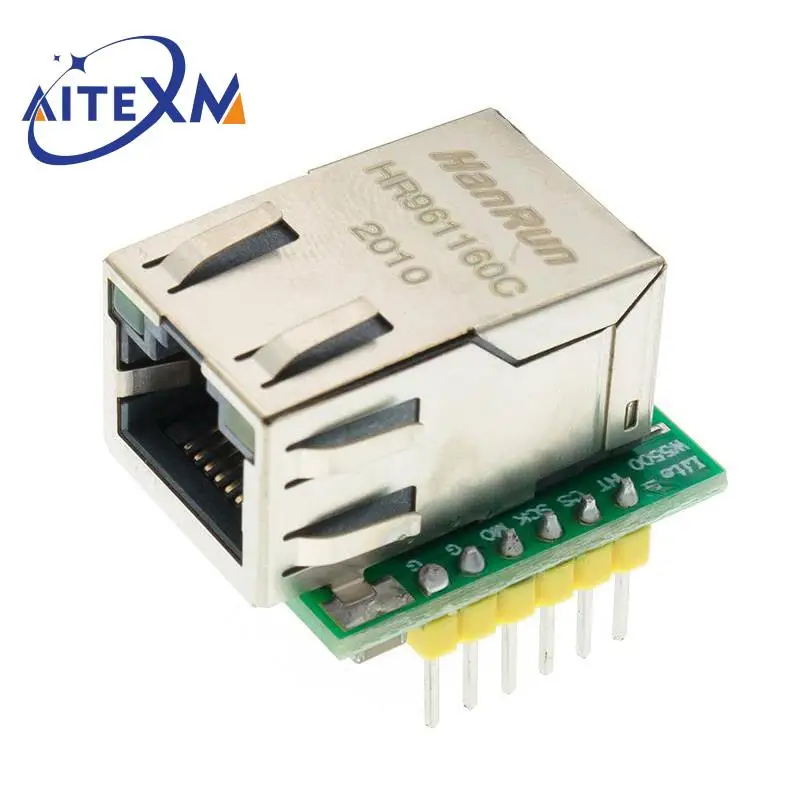

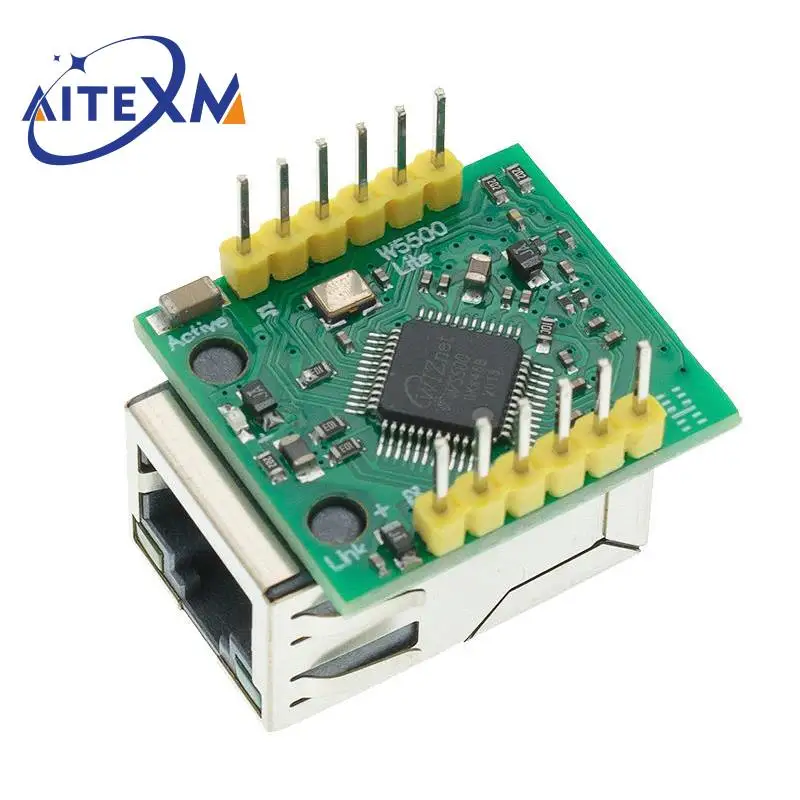

USR-ES1 W5500

Modo de fuente de alimentación: fuente de alimentación externa de 3,3 V, la corriente debe ser superior a 200 mA;

Interfaz de control: nivel TTL, interfaz SPI de 3,3 V;

Tamaño de PCB: 23 * 25 mm;

Dimensiones mecánicas: 28,5 * 23 * 24;

USR-ES1 es el módulo Ethernet de una interfaz SPI, la interfaz tiene un nivel TTL de 3,3 V, voltaje de fuente de alimentación de +3,3 V, asegúrese de que la corriente no sea inferior a 200 mA, el voltaje es continuo y estable +3,3 V.

• Interfaz SPI de alta velocidad 80MHz

• El usuario de la pila de protocolos Hardware-TCPIP integrado, casi sin comprender los complejos conocimientos del protocolo de red

• Admite hasta 8 enchufes

• Admite protocolo TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE

• Integración de la capa de enlace de datos, capa física.

• Apoyar la despertar

• Admite interfaz periférica serial de alta velocidad (modelo SPI 0, 3)

• Buffer interno de recepción de 32K bytes

• La capa física (PHY) Ethernet 10BaseT/100BaseTX integrada

• Admite negociación automática (full duplex o half duplex basados en 10/100)

• No es compatible con el parche IP

• El voltaje de funcionamiento de la señal de voltaje de 3,3 V, E/S y 5 V

• Pantalla LED (full duplex o half duplex, conexión de red, velocidad de red, activo)

• Paquete tipo pin ultra pequeño, conveniente para aplicaciones integradas

• Aplicación del proyecto de muestra C

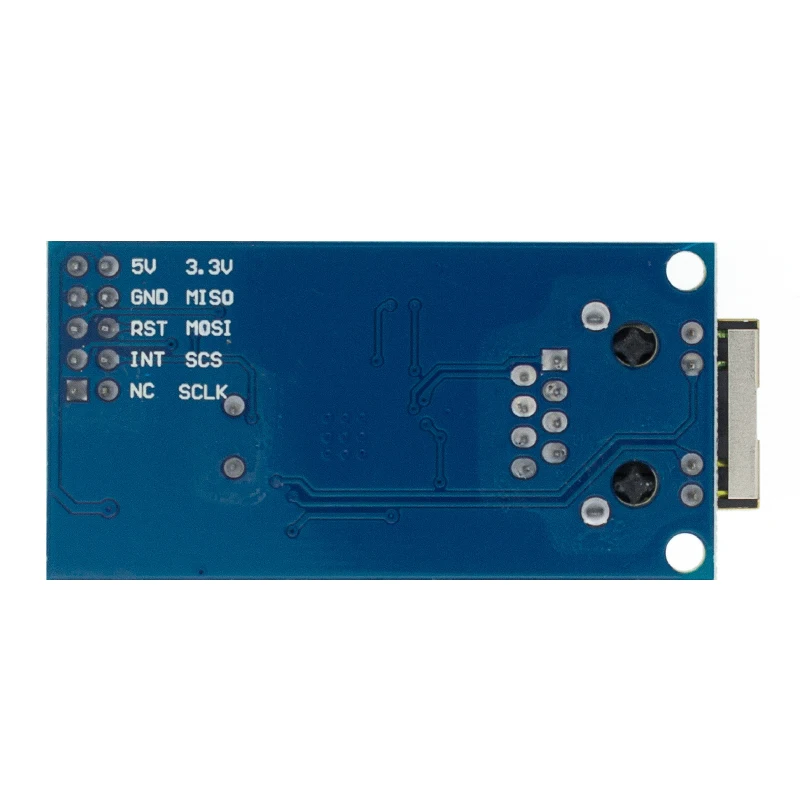

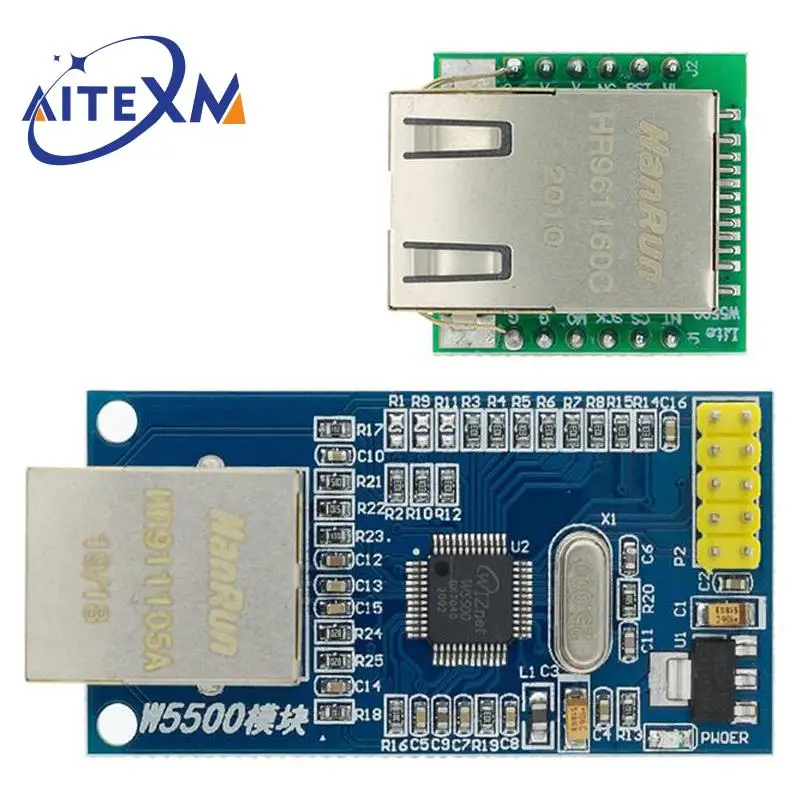

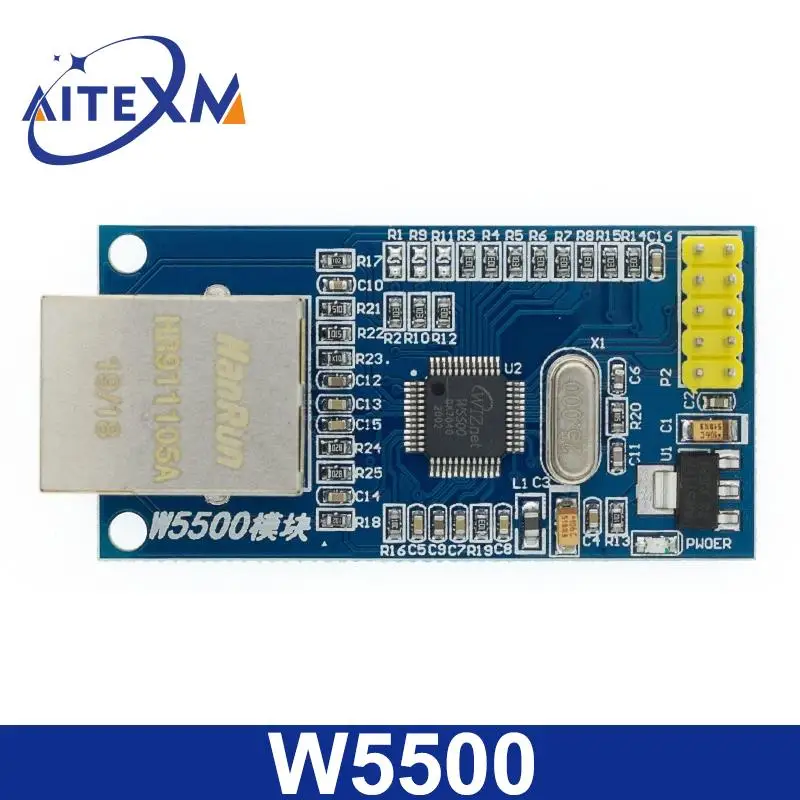

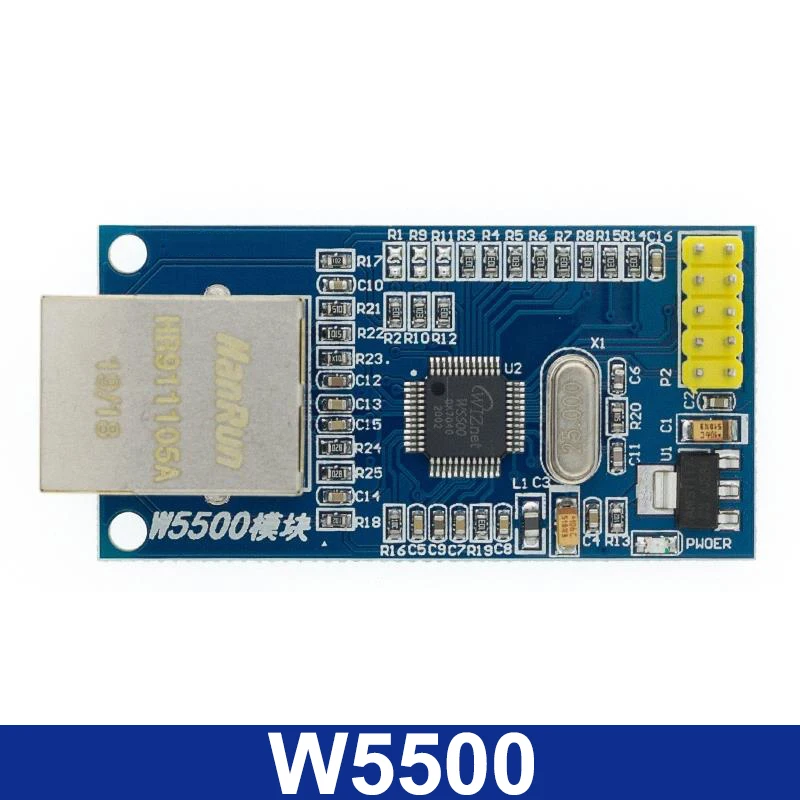

Módulo de red Ethernet W5500

Descripción:

Admite protocolos TCP/IP cableados: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE
Admite 8 tomas independientes simultáneamente
Admite el modo de apagado
Admite Wake en LAN a través de UDP
Admite interfaz periférica serie de alta velocidad (MODO SPI 0, 3)
Memoria interna de 32 Kbytes para búfer TX/RX
10BaseT/100BaseTX Ethernet PHY integrado
Admite negociación automática (full y half duplex, 10 y 100 basados)
No es compatible con la fragmentación IP
Funcionamiento de 3,3 V con tolerancia de señal de E/S de 5 V
Salidas LED (completo/medio duplex, Enlace, Velocidad, Activa)
Paquete sin plomo LQFP de 48 pines (7x7 mm, paso de 0,5 mm)
