Descripción
Características :
1.3x puertos USB, compatibles con USB2.0/1.1
2.1x puerto RJ45 10/100M, basado en el RTL8152B
Chip Ethernet
3.Múltiples indicadores integrados, para monitorear el estado.
de alimentación, Ethernet y cada puerto USB

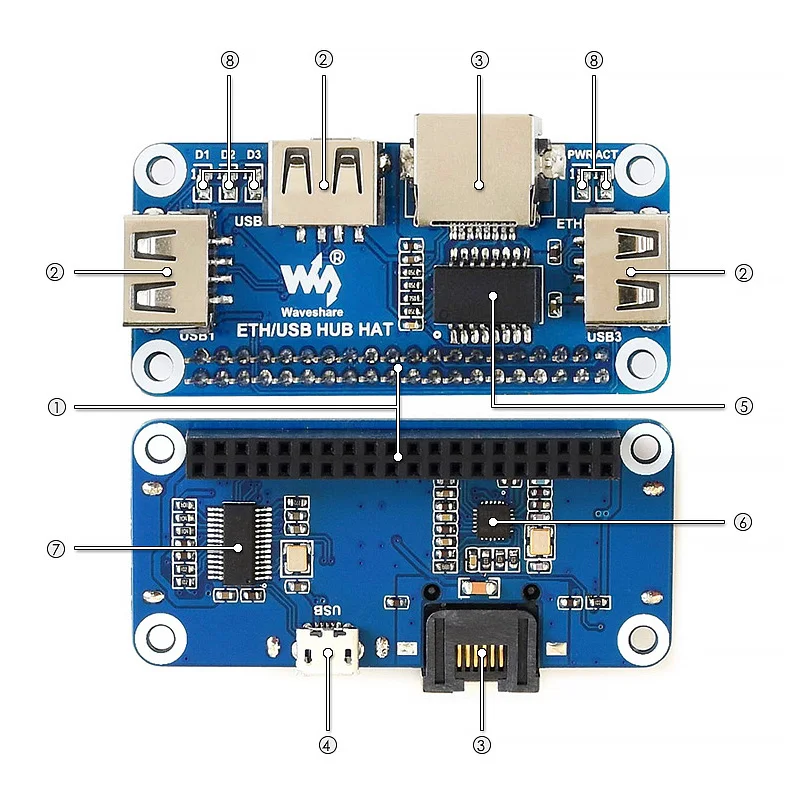

Interfaces :
1.Interfaz Raspberry Pi GPIO: para conectar Raspberry Pi
2.Puertos extendidos USB: USB1~USB3
3.Puerto RJ45: interfaz Ethernet 10/100M
4.Interfaz USB HUB (inferior): para conectar el
HUB al puerto USB de Raspberry Pi
Raspberry Pi Zero / Zero W / Zero WH:
conectado mediante conector Micro USB
Raspberry Pi B+ / 2B / 3B / 3B+ /4B:
conectado mediante cable Micro USB
5.TS8121A: filtro de ondas Ethernet
6.RTL8152B: chip Ethernet 10/100M
7.FE1.1S: chip HUB USB
8.Indicadores LED:
PWR: indicador de alimentación
ACT: indicador Ethernet
D1~D3: indicador dedicado para USB1~USB3
respectivamente
Especificaciones :
Voltaje de funcionamiento: 5V
Dimensión: 65 mm × 30 mm
Tamaño del orificio de montaje: 3,0 mm

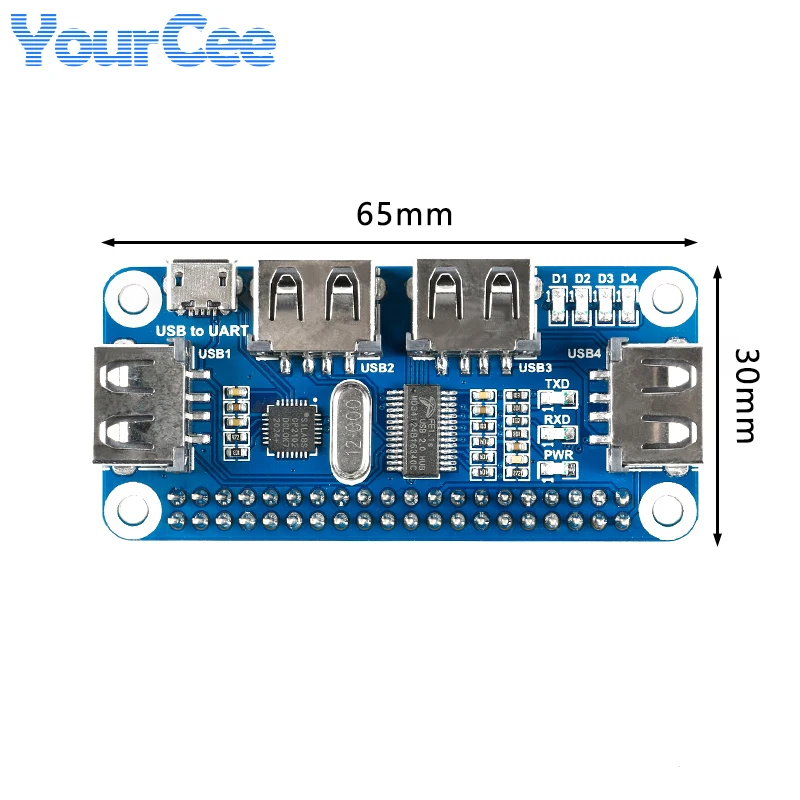

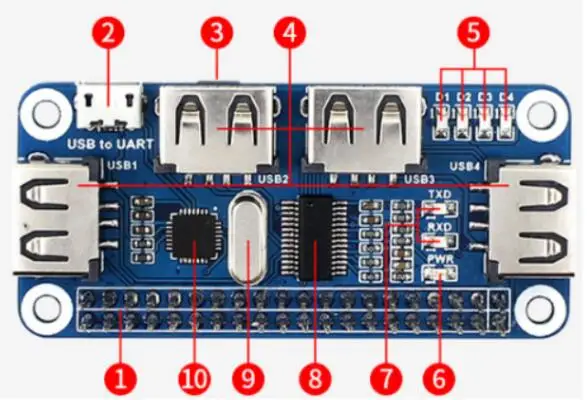

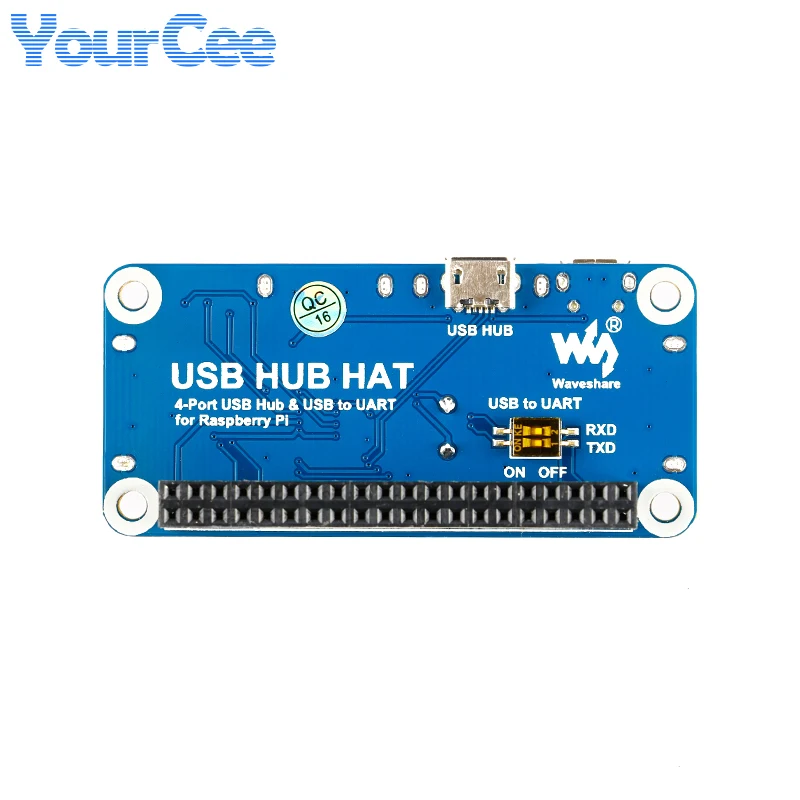

Introducción a la interfaz:
1.Interfaz GPIO Raspberry Pi
2.Interfaz USB a UART
3.Interfaz HUB USB (trasera)
4.Interfaz de expansión USB
5.Indicador de estado USB
6.Indicador de encendido
7.Indicador de estado USB a UART
8.FE1.1S (chip HUB USB)
Oscilador de cristal de 9,12 MHZ
10.CP2102 (chip USB a puerto serie)
