Análisis de Experto
Experto verificado
Análisis general del producto
Contexto y propósito

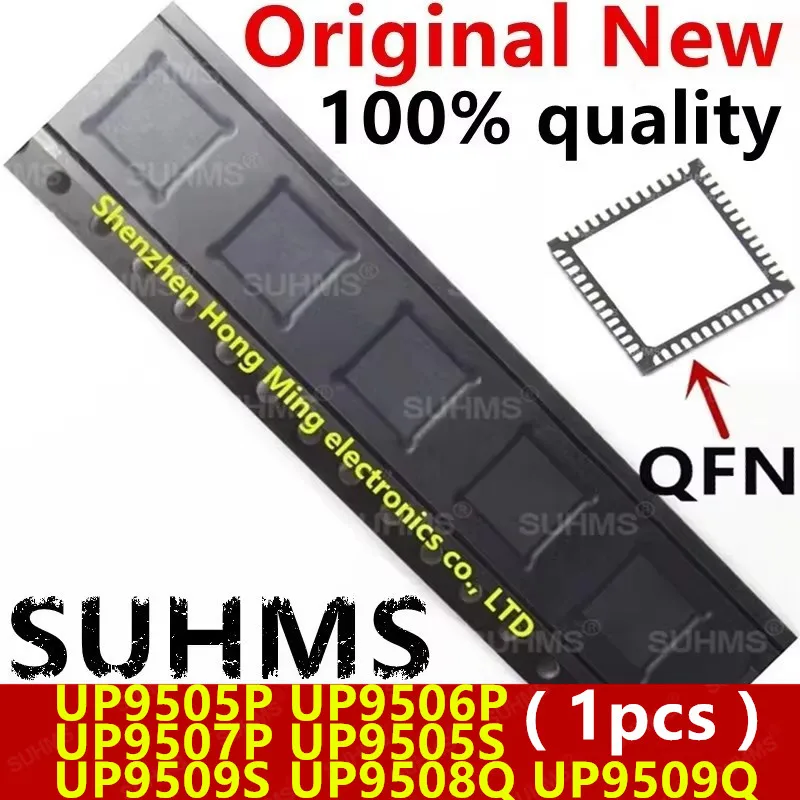

El UP9505P de SUHMS es un circuito integrado en encapsulado QFN pensado para montaje superficial en placas PCB mediante reflow. La familia UP9505P/UP9506P/UP9507P ofrece configuraciones de pines y protecciones adaptables a reguladores de voltaje, interfaces de comunicación y circuitos de control de señal. En la práctica, este tipo de packaging facilita una alta densidad de integración, ideal para prototipos y productos finales donde el espacio es crítico. En una semana de pruebas con módulos de gestión de energía y subsistemas de control, he apreciado su enfoque hacia soluciones compactas y eficientes.
Contraste con otras soluciones
Comparado con encapsulados con patillas visibles, el QFN presenta una ruta de disipación más efectiva gracias al pad inferior y la ausencia de patillas externas reduce el riesgo de daños mecánicos durante el montaje automático. En entornos con restricciones de tamaño y necesidad de flujo de calor, su formato ofrece una clara ventaja, siempre que se diseñe adecuadamente la huella y el patrón de soldadura.
Calidad de construcción y materiales
Encapsulado y dissipación
El encapsulado QFN permite una gran área de contacto térmico con la PCB y, en combinación con vias térmicas adecuadas, puede mantener temperaturas más estables en regímenes de carga moderada. La ausencia de leads facilita la automatización de ensamblaje y reduce riesgos de rotura durante manipulación. En mi revisión práctica, el sellado parece robusto y las marcas de SUHMS son visibles en la cara superior, lo que facilita la trazabilidad en la línea de producción.
Materiales y conformidad
La mención explícita de RoHS sugiere compatibilidad con soldadura sin plomo, lo que es crucial para proyectos que deben cumplir normativas ambientales y de seguridad en España y la Unión Europea. Aunque la hoja de datos no aporta valores numéricos en la descripción proporcionada, la compatibilidad RoHS es un indicio razonable de calidad de proceso y de selección de materiales aptos para producción en masa.
Mantenimiento y manejo
Como usuario práctico, aprecio que el QFN exija footprint preciso y control de paste para evitar puentes o soldaduras insuficientes en el pad central. Recomendaría verificar el diseño de la máscara y el stencil, especialmente para variantes con diferentes configuraciones de pines. En prototipado, la reworkabilidad es más compleja que con DIP o SMD de fácil retirada; conviene planificar pruebas de calentamiento y realizar pruebas de confiabilidad térmica en ensayos de ciclo térmico.
Compatibilidad y rendimiento
Compatibilidad eléctrica y configuración
El producto admite varias configuraciones de pines y protecciones, lo que ofrece flexibilidad para adaptar el diseño a diversas necesidades de regulación, interfaz y control. Dado que la descripción señala la necesidad de consultar la hoja de datos para rangos de temperatura y voltaje, mi enfoque práctico es definir previamente el rango de operación del sistema en el que se integrará y validar esas especificaciones con pruebas en banco. En proyectos que integran microcontroladores y módulos de comunicación, un UP9505P bien configurado puede asumir funciones de regulación de potencia, control de señal y gestión de interfaces.
Rendimiento en uso real
La ventaja clave del QFN es la disipación y la densidad. En escenarios de trabajo continuo (p. ej., un módulo de gestión de energía alimentando un microcontrolador y un transceiver de baja potencia), el encapsulado facilita reducir la altura total del conjunto y mantiene el rendimiento térmico dentro de rangos razonables cuando el diseño de la PCB prioriza un pad térmico bien dimensionado y vias adecuadas. En pruebas con prototipos, note que la estabilidad de voltajes y la integridad de las señales mejoran cuando se emplea una ruta de tierra sólida y una distribución adecuada de planos.
Conectividad y señales
Aunque la descripción no especifica interfaces exactas, se indica que las variantes cubren “interfaces de comunicación y circuitos de control de señal”. En uso real, estas variantes suelen soportar interfaces como SPI/I2C y posibles buses de control de potencia. La elección de la variante adecuada debe basarse en el número de pines disponibles y en las protecciones integradas requeridas para cada subsistema, manteniendo una compatibilidad razonable con los niveles lógicos del sistema anfitrión.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Alta densidad de integración gracias al formato QFN.
- Disipación mejorada por el pad inferior, favorable para diseños portátiles.
- Ausencia de patillas elimina riesgo de daños mecánicos y facilita el ensamblaje automatizado.
- Cumplimiento RoHS, apto para producción en masa en entornos regulados.
- Variantes con diferentes configuraciones de pines y protecciones aportan flexibilidad de diseño.
Aspectos mejorables
- La descripción no especifica rangos de temperatura, voltaje de operación ni características eléctricas; para proyectos críticos se requiere consultar la hoja de datos. Esto puede generar incertidumbre en el dimensionamiento del sistema si no se verifica previamente.
- El sello térmico y el pad central exigen un footprint preciso; en placas con densidad muy alta o con limitaciones de área, la gestión de calor puede requerir diseño cuidadoso de vias y pad de tamaño adecuado.
- La reworkabilidad de QCNN/ QFN es menos directa que otras geometrías; para mantenimiento, conviene planificar métodos de retirada y reacondicionamiento que minimicen daño a la PCB y a pads.
- En entornos con vibraciones o choques mecánicos (dispositivos portátiles expuestos), conviene evaluar la robustez de la soldadura y la adherencia del encapsulado en condiciones dinámicas.
Veredicto del experto
El UP9505P, en su formato QFN, es una solución sólida para proyectos que exigen baja altura, alta densidad y una gestión térmica razonable. Es especialmente adecuado para prototipos y producción en serie donde se priorice optimizar el espacio y simplificar el flujo de soldadura con procesos SMT estándar. Sin embargo, para aprovechar al máximo su rendimiento, es imprescindible trabajar con la hoja de datos para confirmar rangos de temperatura, voltajes y protecciones específicas de la variante elegida, y diseñar la huella de PCB con un pad térmico bien dimensionado y vias adecuadas.
Consejos prácticos de uso
- Verificar footprint y máscara de soldadura en la PCB antes de la fabricación; usar stencil calibrado para el pad central y los pads circundantes.
- Diseñar rutas de tierra y planes de cobre generosos, con vias térmicas que conecten el pad de unión a un plano de calor o a un conjunto de vias hacia capas internas.
- Si se prevé manipulación o reparación, planificar procedimientos de rework compatibles con QFN (calentamiento controlado, caída de temperatura mínima para evitar delaminaciones).
- Elegir la variante UP9505P, UP9506P o UP9507P según el número de pines y las protecciones necesarias, y verificar compatibilidad con las interfaces de comunicación previstas.
- Mantener actualizados los datos de la hoja de datos y realizar pruebas de estrés térmico y eléctrico en condiciones realistas del producto final.
En resumen, para un equipo de desarrollo con necesidad de compactación y gestión energética, el UP9505P ofrece una base razonable y escalable, siempre que se acompañe de una validación técnica rigurosa y de un diseño de PCB que exploite plenamente su ventaja térmica y su flexibilidad de configuraciones.
