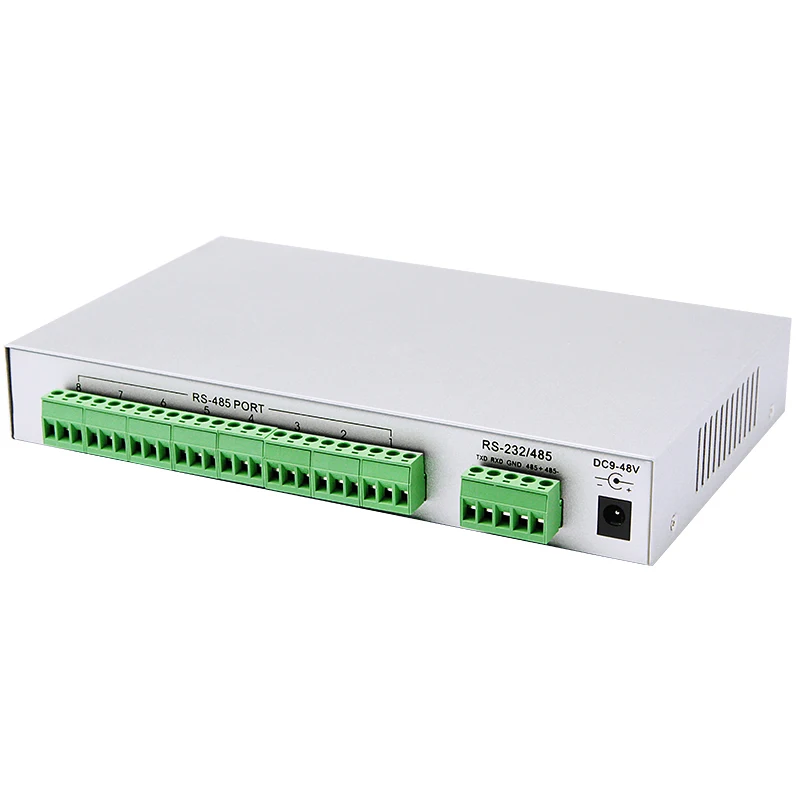

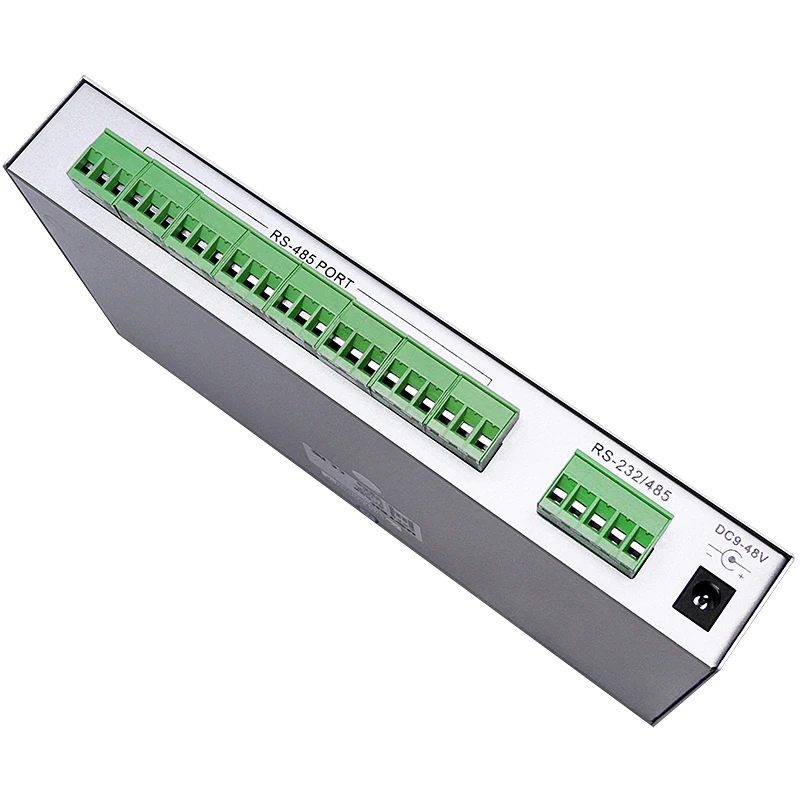

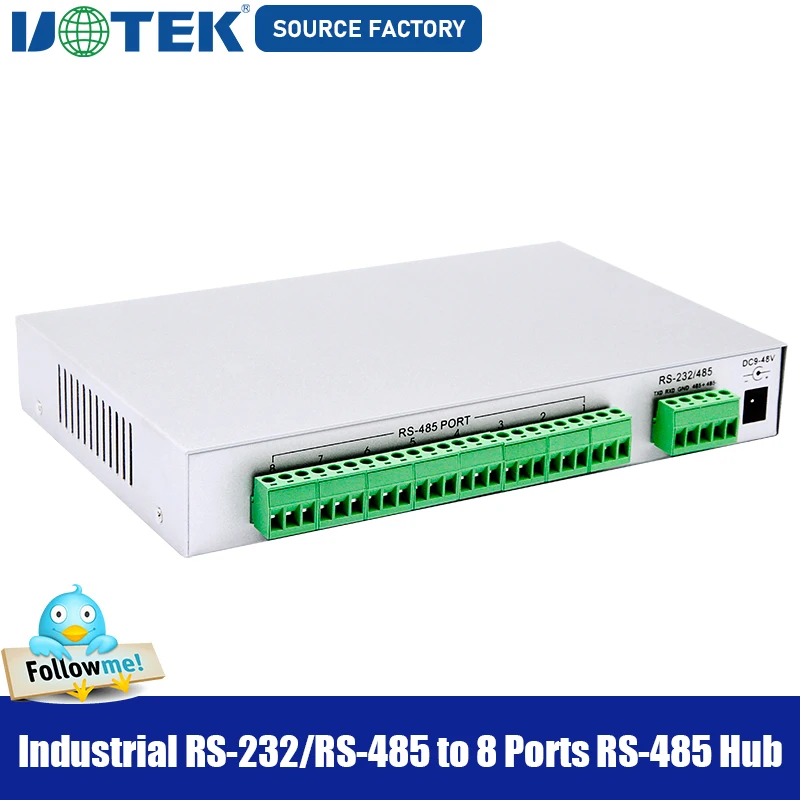

UOTEK concentrador RS232 RS-232 RS-485 a 8 puertos RS485 de grado industrial conAislamiento optoelectrónicoUT-1208
UT-1208 es un concentrador RS-485 especialmente diseñado para sistemas RS485 bajo campos electromagnéticos complicados.Con doble núcleo y funcionamiento continuo,
la velocidad de transmisión puede ser de hasta 115,2 KBPS.Para garantizar la seguridad y confiabilidad de la comunicación, adopta aislamiento optoelectrónico.
tecnología en puertos RS-485; esto proporciona protección contra sobretensiones y rayos con el convertidor y el dispositivo; El aislador optoelectrónico interno y el circuito de protección contra rayos y sobretensiones de 1.500 W proporcionan un voltaje aislado de 2500 V para evitar rayos y ESD.Al mismo tiempo, evita interferencias con conexión a tierra común.Este concentrador adopta alimentación externa; Es bastante seguro y conveniente para aplicaciones en exteriores.
En el modo de trabajo RS-485, UT-1208 detectará la dirección del flujo de datos distinguiendo el circuito automáticamente; al mismo tiempo, será
controla el circuito mediante conmutación automática, esto resuelve el problema de retardo de recepción y transmisión de datos RS485.La distancia de transmisión del puerto RS-485 es de hasta 1.200 m.UT-1208 es ampliamente utilizado en sistemas de peaje de autopistas, sistemas de monitoreo de tráfico y sistemas de energía.
El concentrador RS-485 UT-1208 proporciona conexión RS-485 de topología en estrella, cada puerto admite protección contra cortocircuitos y circuitos abiertos.Los usuarios pueden cambiar fácilmente la estructura del BUS RS-485 y cortar el segmento de la red para mejorar la confiabilidad de la comunicación.Cuando el rayo o el equipo se averían, el segmento de red con problema se aislará para garantizar que el otro segmento de red funcione con regularidad.Este rendimiento mejora la confiabilidad de la red RS-485 y acorta el mantenimiento de la red.
tiempo.El uso del HUB RS-485 UT-1208 de la manera correcta le ayudará a crear un sistema RS-485 único y confiable.
Parámetros UT-1208
● Estándares: RS-232/485 EIA/TIA
● Transmisión/recepción automática de datos, sin necesidad de señal de control de flujo externo (RTS), comunicación real de 3 cables (TXD, RXD, GND)
● Interfaz de entrada: RS-232C y RS-485
● Interfaz de salida: 8 puertos RS-485
● Velocidad de transmisión: 300-115,2 Kbps
● Cada puerto RS-485 se puede conectar con 128 conjuntos de dispositivos
● Distancia de transmisión: 5.000 m(9.600bps)
● LED para indicar actividad PWR, TXD, RXD, E1-E8
● Modo de funcionamiento: half-duplex asíncrono
● Aislamiento optoelectrónico (2500VRMS 500VDC voltaje aislado continuo), módulo aislado CC/CC, RS-485 cada cable 600W relámpago, sobretensión ±15KV protección ESD

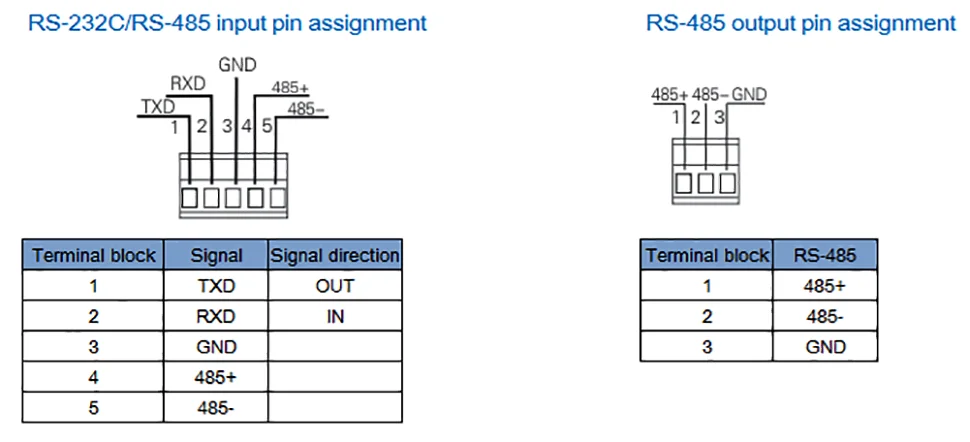

● Conector: Bloque de terminales

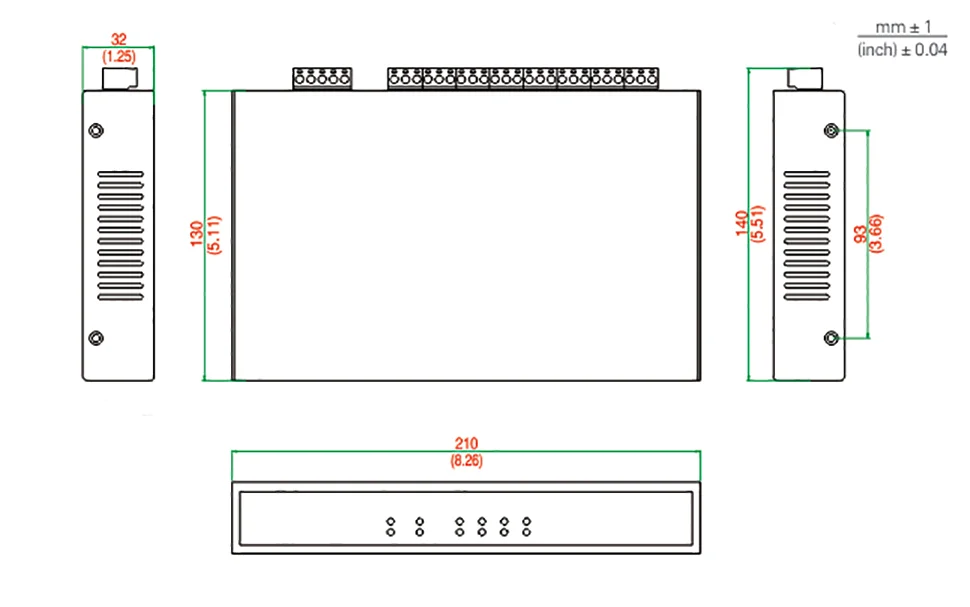

● Dimensión: 210 mm × 130 mm × 32 mm
● Temperatura de funcionamiento: -40℃ a 85℃
● Humedad relativa: 5% a 95%
● Plug & play
● Tipo de enchufe del adaptador de corriente: estándar de EE. UU./estándar de la UE/estándar del Reino Unido

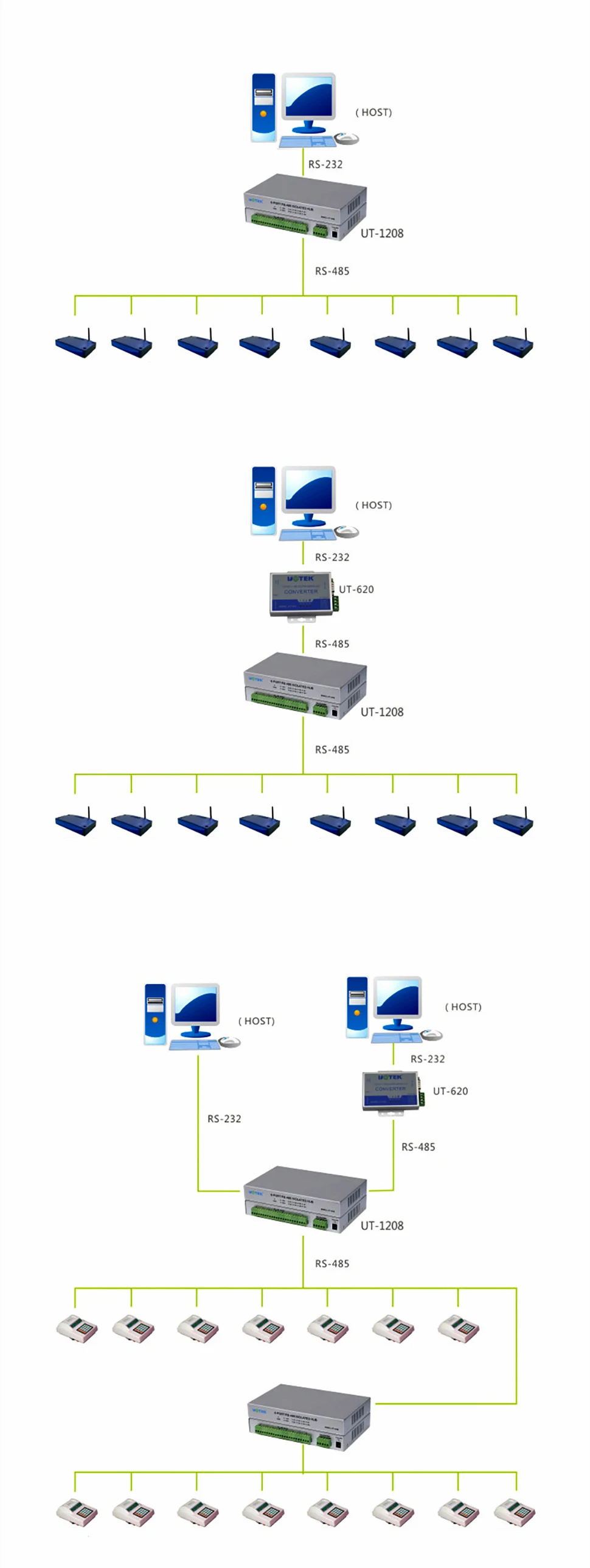

Aplicación UT-1208
