Descripción

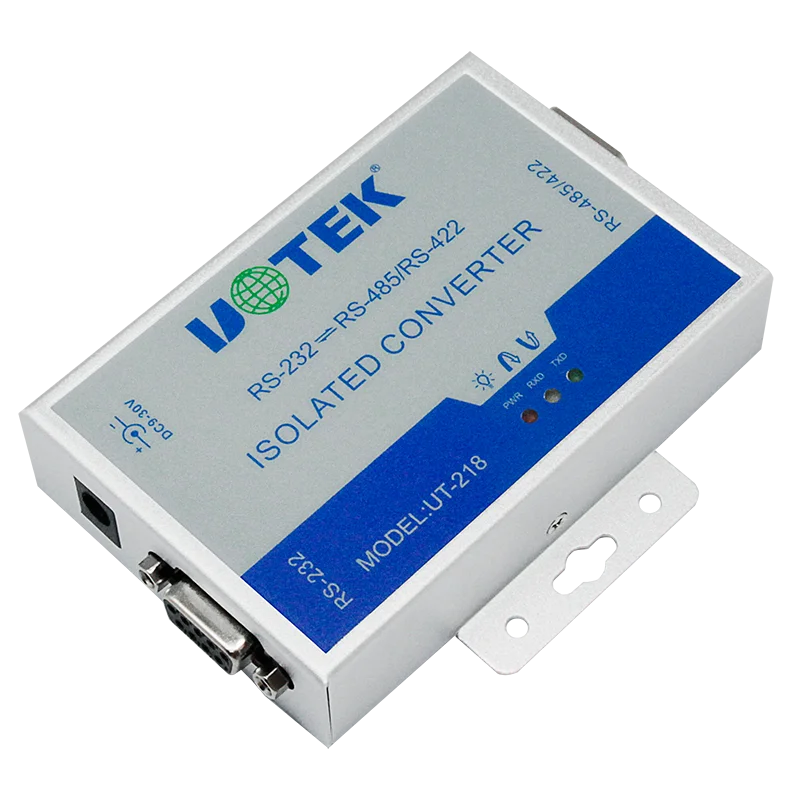

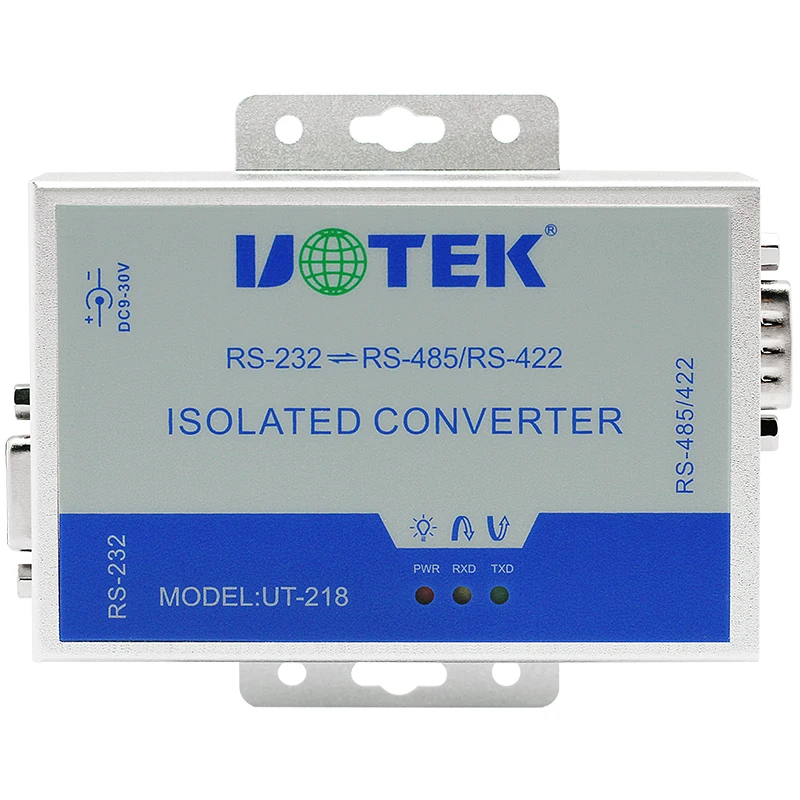

UOTEK Industrial RS-232 a RS-485 RS-422 convertidor RS485 RS422 a RS232 adaptador DB9 conector con aislamiento UT-218
UT-218 es un convertidor con aislamiento optoelectrónico. Cumple con los estándares RS-232C, RS422 y RS-485; Se convierte
Señal de un solo lado RS-232 a una señal diferencial equilibrada de RS-422 o RS-485.
El aislador optoelectrónico integrado puede proporcionar hasta 2.500 V de voltaje aislado; La restricción de voltaje instantánea rápida está diseñada para proteger Interfaz RS-422/RS-485; Adopta la restricción de voltaje instantánea TVS avanzada (supresor de voltaje transitorio); Normalmente, el tubo TVS está en estado de alta impedancia; cuando ambos lados del tubo TVS sufren de un impacto de alta potencia de manera repentina, la restricción de voltaje reducirá rápidamente la impedancia de ambos lados y se absorberá en una gran corriente; Con esto, el voltaje en ambos lados se fija en el valor predeterminado, protege el componente del circuito de daños.

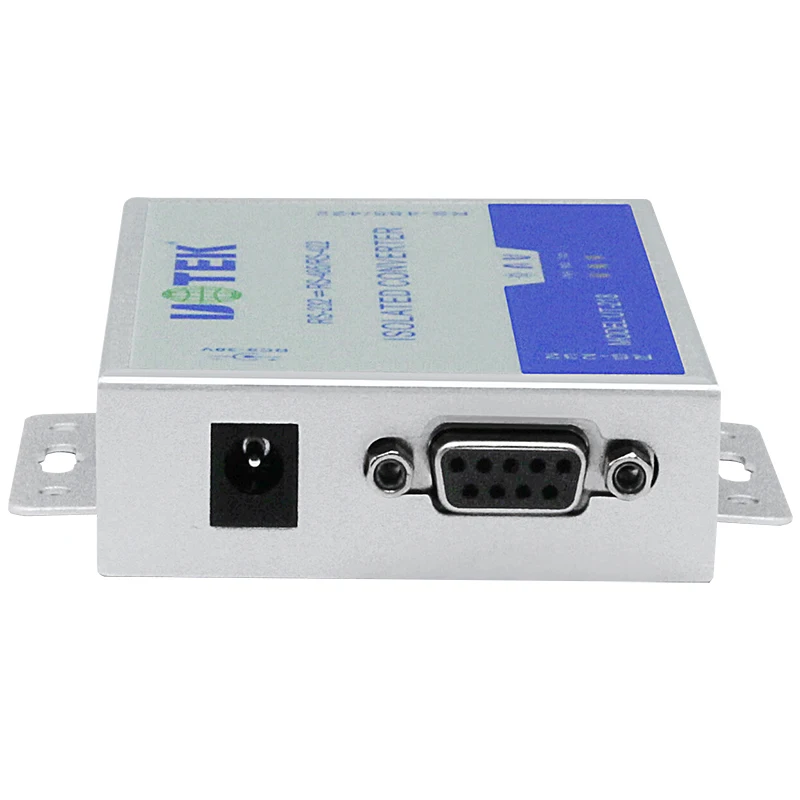

Esta restricción de voltaje proporciona 1.500 W a cada cable con protección contra rayos y ESD, y protección contra sobretensiones y sobretensión instantánea en el circuito que causa por todas las razones; la pequeña capacitancia de interelectrodo garantiza una transmisión de alta velocidad para puertos RS-422/485. El puerto RS-232 se conecta con el puerto estándar RS-232C por conector hembra DB9; RS-422/RS-485 adopta el conector RJ-45 y DB9 macho como conector.
Este convertidor es con conversión automática de recepción y transmisión de cero retardo integrada y circuito de E/S único control automático de dirección de flujo de datos sin ninguna señal de vibración de manos (RTU, DTR); no es necesario configurar el cable de puente para el modo dúplex completo (RS-422) y semidúplex (RS-485), plug & play. Es compatible con software y hardware de comunicación actual, no es necesario configurar el modo de trabajo anterior que se basa en RS-232.
El convertidor aislado optoelectrónico UT-218 proporciona conexión punto a punto, comunicación punto a multipunto. Para el modo punto a multipunto, cada convertidor puede conectar 128 juegos RS-422 o RS-485 dispositivos con velocidad en baudios 300-115.2Kbps. Los indicadores de potencia y flujo de datos indican el estado de funcionamiento.
UT-218 Detalles
UT-218 parámetros
● Estándares: RS-232, RS-485, RS-422 TIA/EIA
● Control automático de dirección de datos, no necesita señal de control de flujo externo (RTS), comunicación real TXD/RXD/GND.
● Velocidad en baudios: 300bps-115.2Kbps
● Permite conectar 128 juegos RS-485 o RS-422 dispositivos
● Distancia de transmisión: 5.000 m (9.600bps)

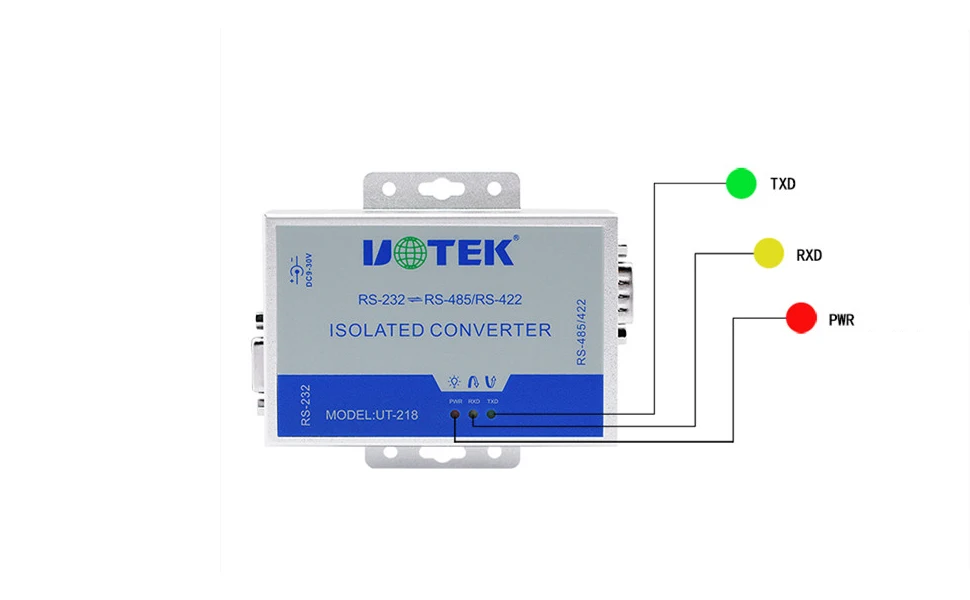

● Indicador de flujo de datos y potencia, detección de fallos
● Modo de trabajo: semidúplex asíncrono (RS-485) o dúplex completo (RS-422), sin configuración de jumer
● 2,5 KVrms/500VDC aislamiento mejorado, módulo CC/CC especial, RS-485/422 proporciona iluminación de 1.500 W, protección contra sobretensiones y ± 15KV ESD en cada línea

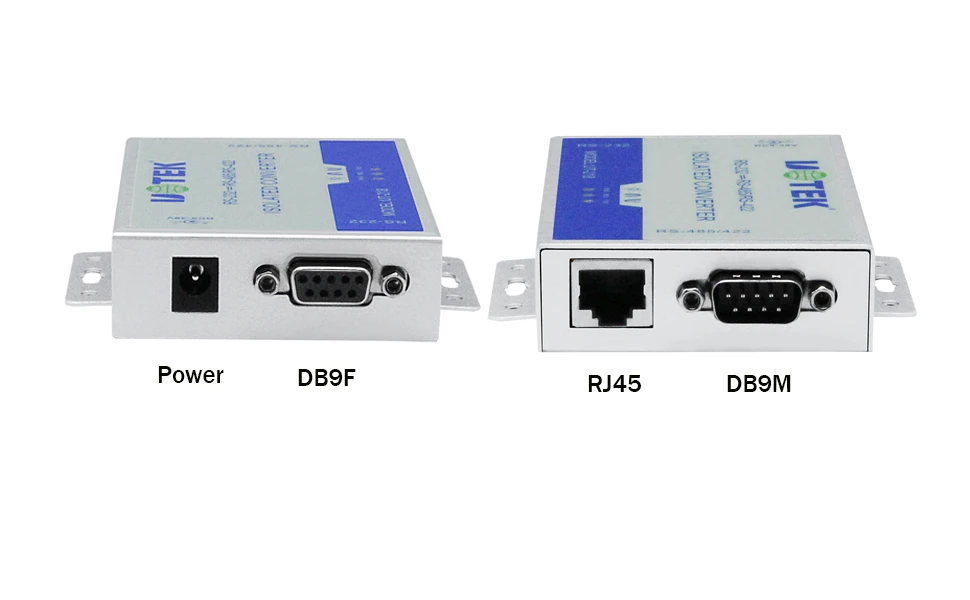

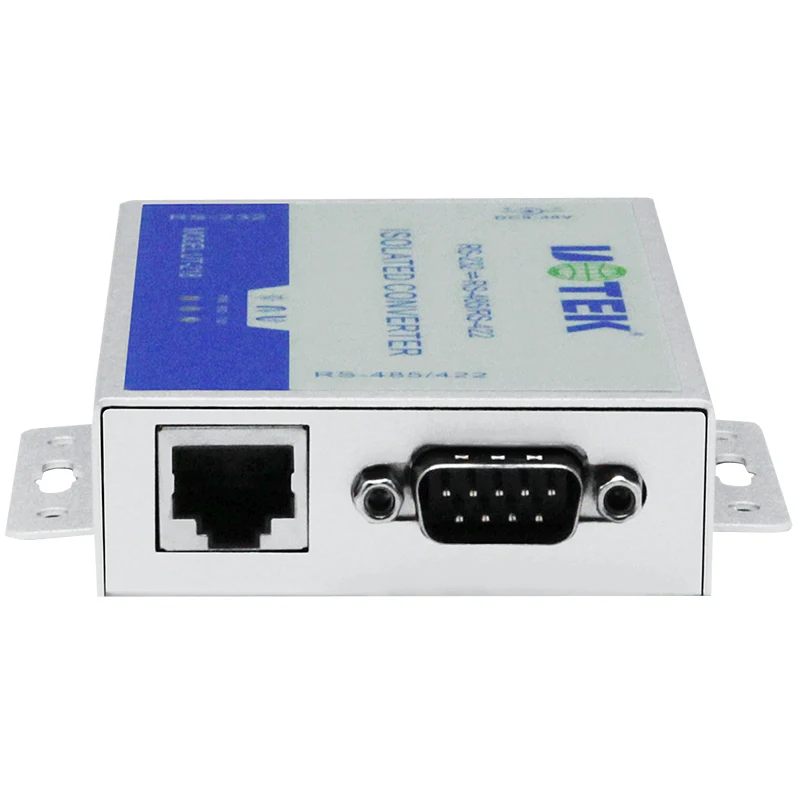

● Conector: DB9 hembra a DB9 macho RJ-45 conector
● Medios de transmisión: par trenzado o cable blindado

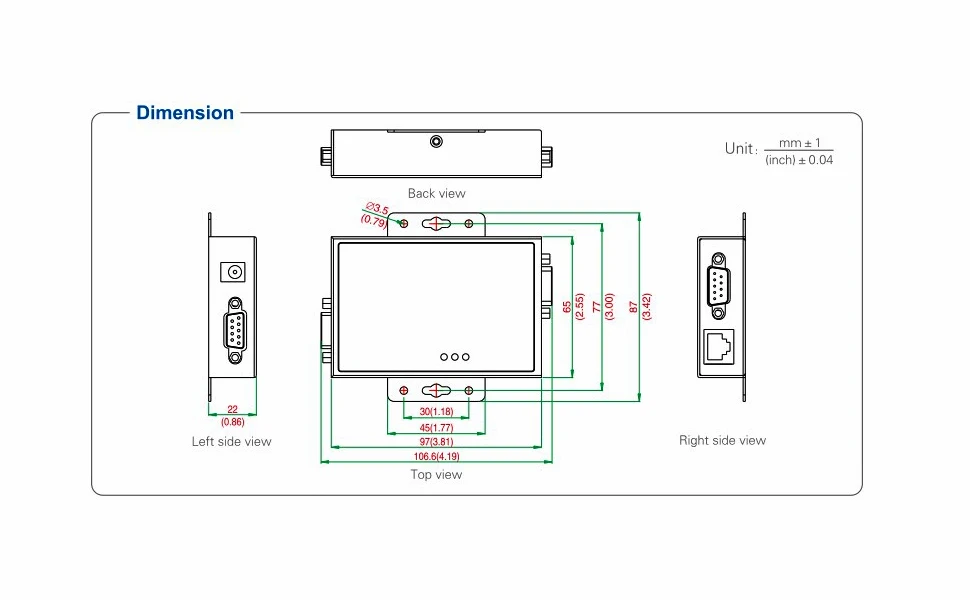

● Dimensión: 97 × 65 × 22mm
● Temperatura de funcionamiento: -40 ℃ a 85 ℃
● Humedad relativa: 5% a 95%
● Funciona con todo el software de comunicación, plug & play
● Admite todos los sistemas operativos
● Tipo de enchufe del adaptador de corriente: estándar estadounidense/estándar europeo/estándar británico.

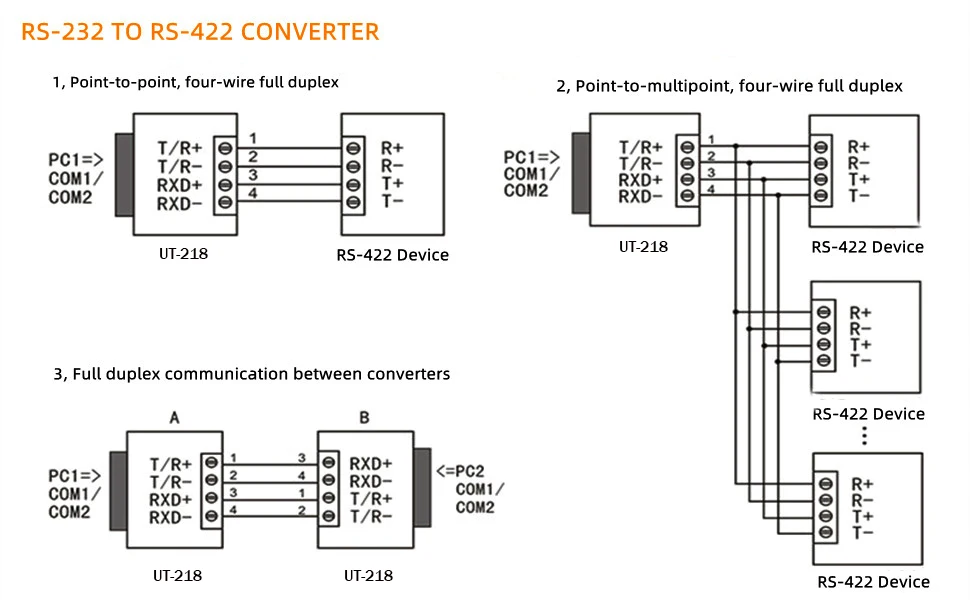

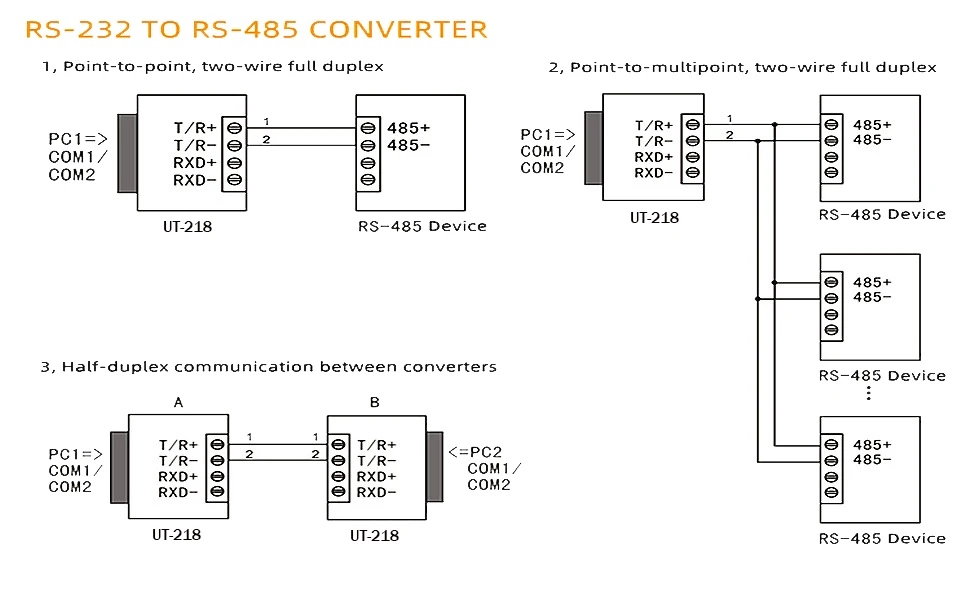

Aplicación UT-218
