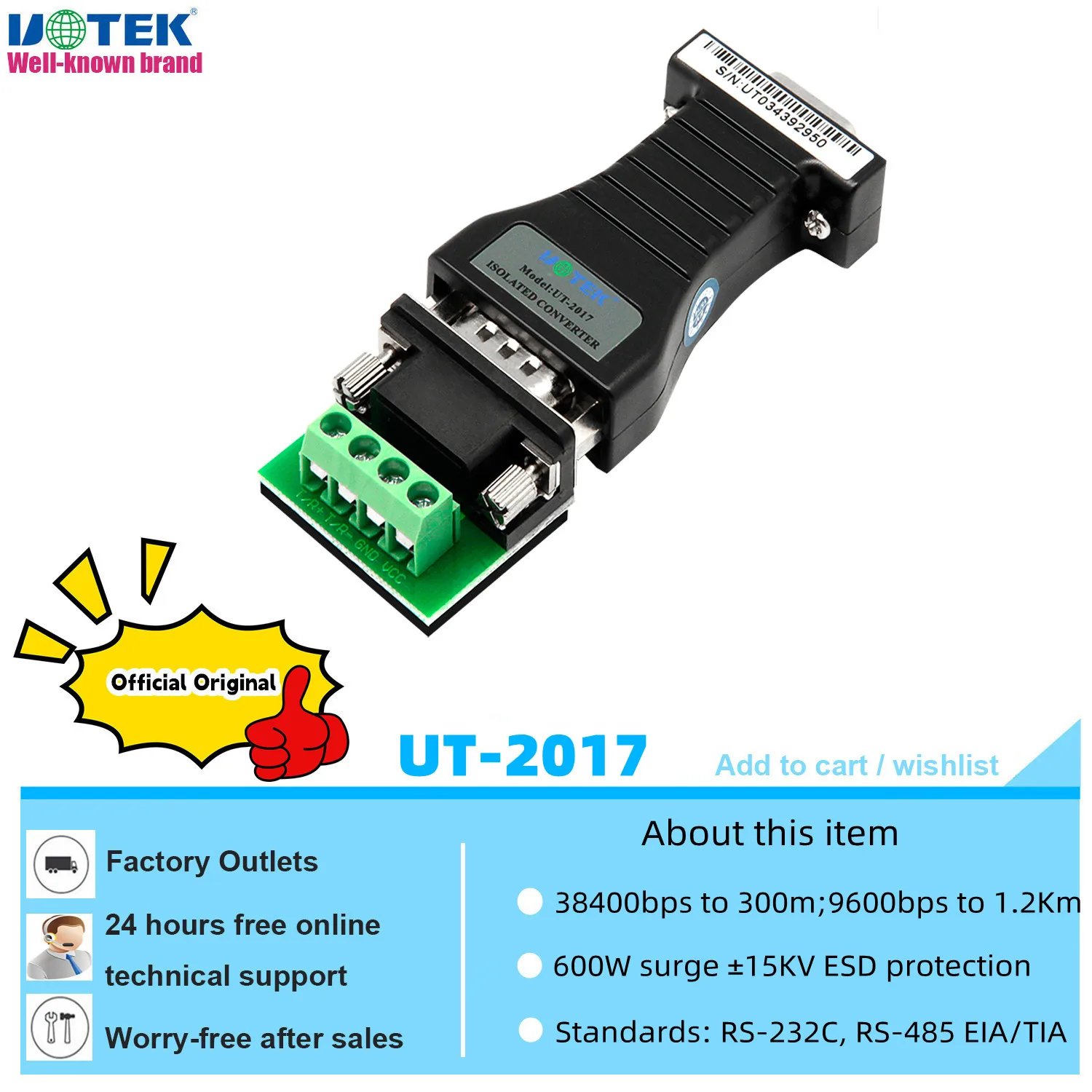

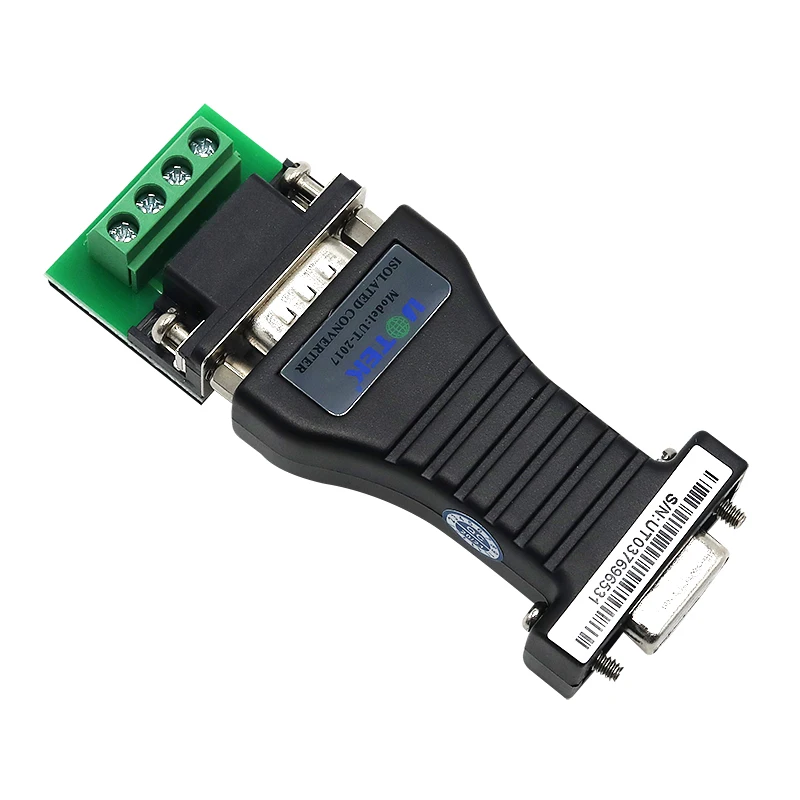

UOTEK Industrial RS-232 a RS-485 convertidor RS232 a RS485 adaptador DB9 conector macho hembra con aislamiento
UT-2017 es un convertidor alimentado por puerto con aislamiento optoelectrónico. Cumple con los estándares RS-232C y RS-485; Se convierteSeñal de un solo lado RS-232 a una señal diferencial equilibrada de RS-422 o RS-485.
El aislador optoelectrónico incorporado puede proporcionar un voltaje aislado de hasta 2500 V; La restricción de voltaje instantánea rápida está diseñada para proteger la interfaz RS-485; Adopta la restricción de voltaje instantánea TVS avanzada (supresor de voltaje transitorio); normalmente, el tubo TVS está en estado de alta impedancia; Cuando ambos lados del tubo TVS sufren de un impacto de alta potencia de manera repentina, la restricción de voltaje reducirá rápidamente la impedancia de ambos lados y se absorberá en una gran corriente; Con esto, el voltaje en ambos lados se fija en el valor predeterminado, protege el componente del circuito de daños.
Esta restricción de voltaje proporciona 600W a cada cable con protección contra rayos y ESD, y protección contra sobretensiones y sobretensión instantánea en el circuito que causa por todas las razones; La pequeña capacitancia de interelectrodo asegura la transmisión de alta velocidad para RS-485 puertos. El puerto RS-232 se conecta con el puerto estándar RS-232C por conector hembra DB9; El RS-485 adopta el conector macho DB9 como salida.
Este convertidor es con conversión automática de recepción y transmisión de cero retardo integrada y circuito de E/S único control automático de dirección de flujo de datos sin ninguna señal de vibración de manos (RTS, DTR); no es necesario configurar el cable de puente para el modo semidúplex (RS-485), plug & play. Es compatible con software y hardware de comunicación actual, no es necesario configurar el modo de trabajo anterior que se basa en RS-232.

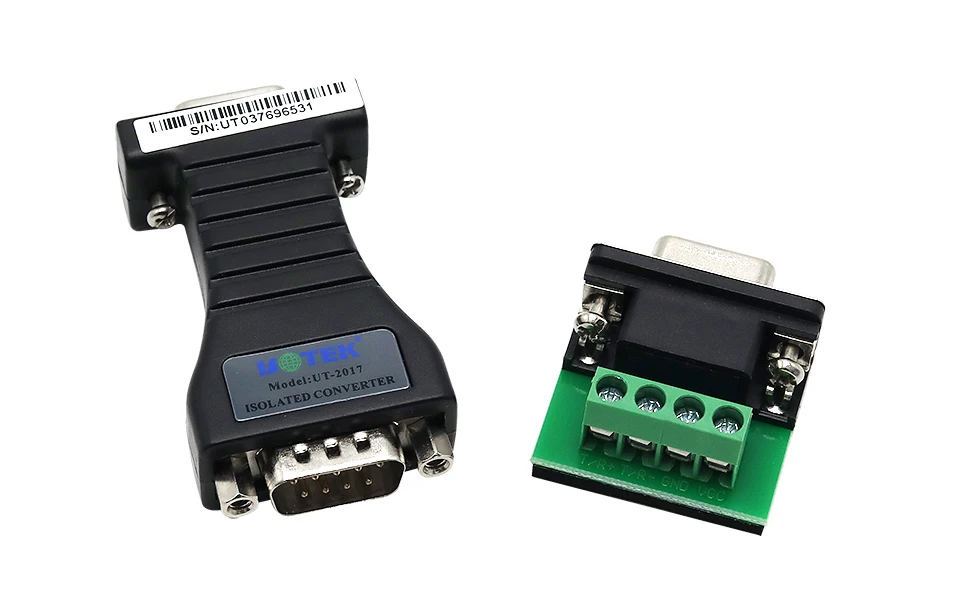

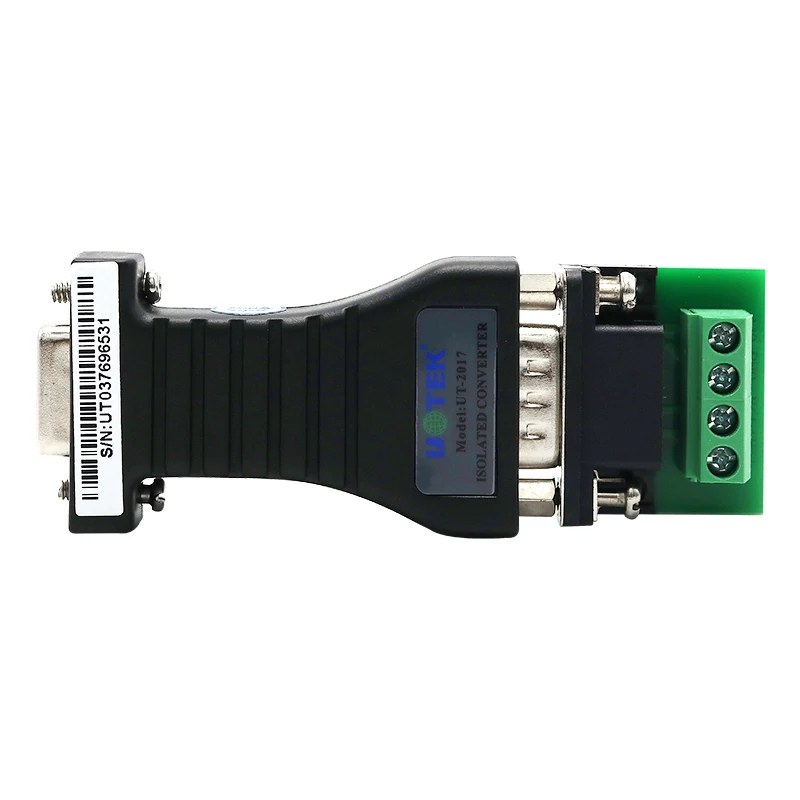

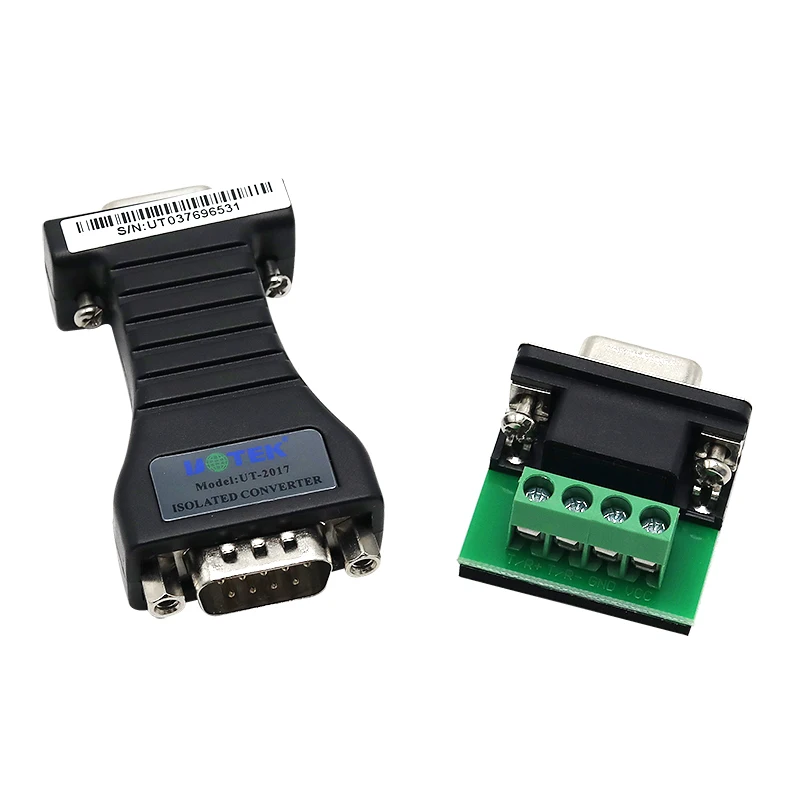

UT-2017 Detalles
UT-2017 parámetros
●Estándares: RS-232C, RS-485 EIA/TIA

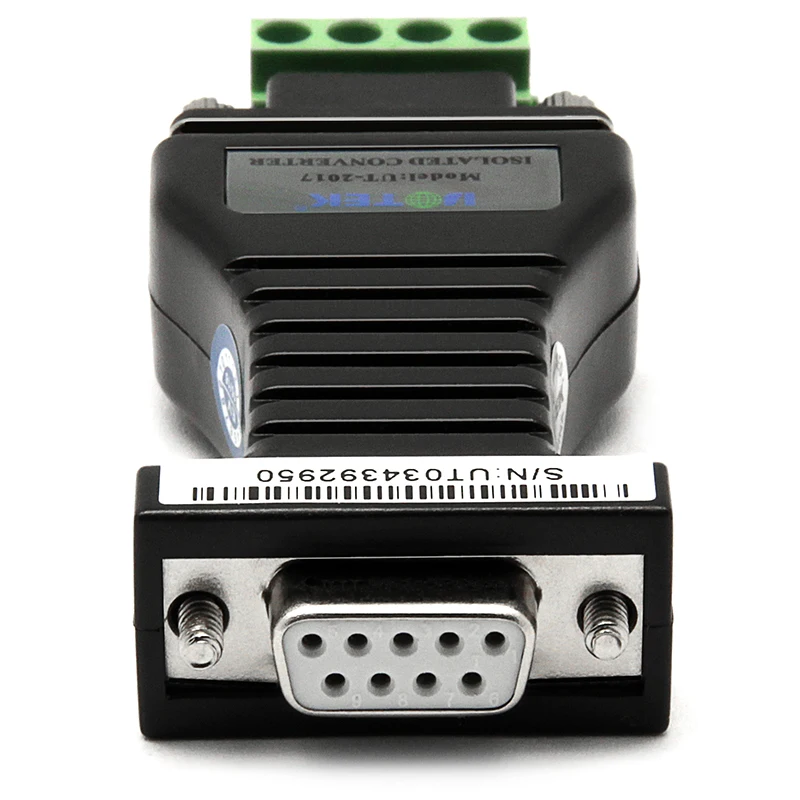

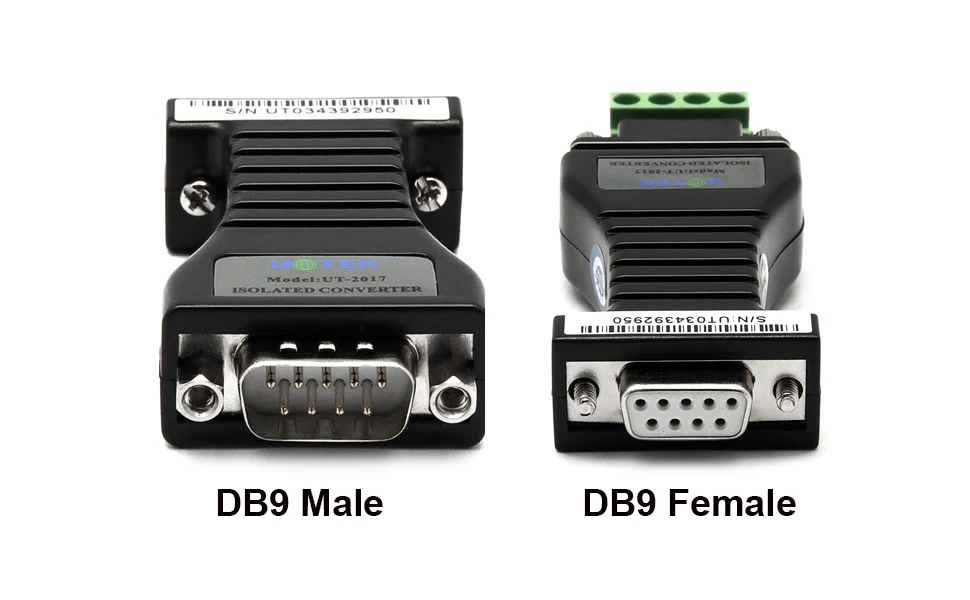

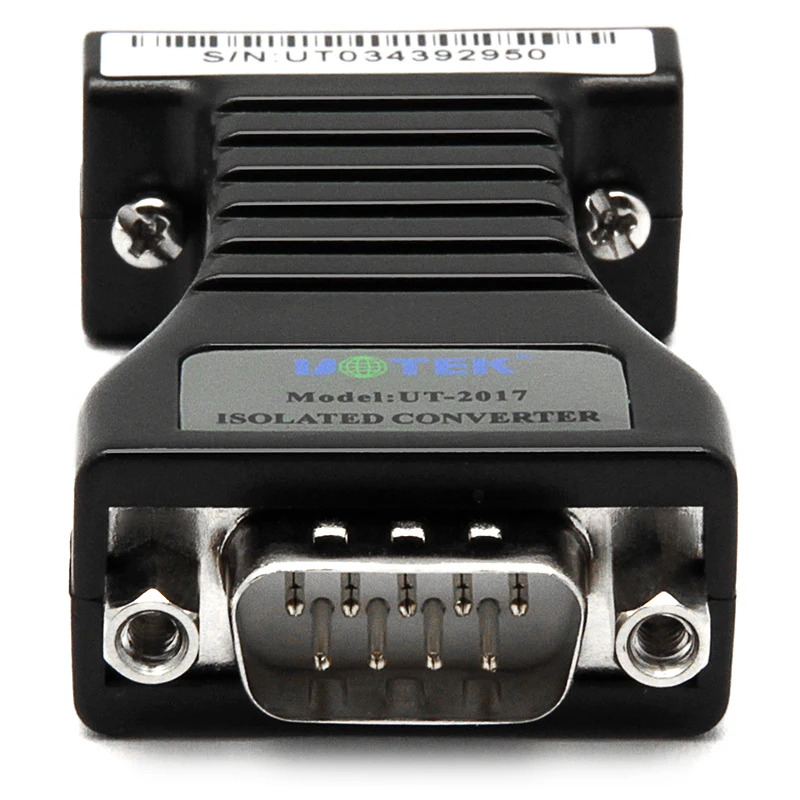

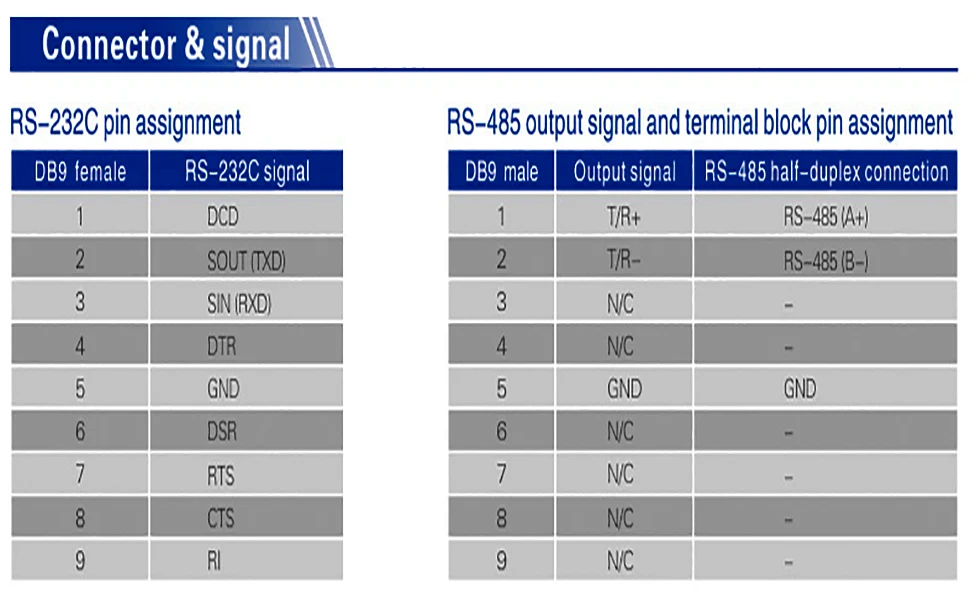

●Conector: RS-232 DB9 hembra, RS-485 DB9 macho
●Protección: RS-232±Protección 15KV ESD, RS-485 cada línea 600W rayos, protección contra sobretensiones
●Aislamiento: voltaje aislado 2.500 Vrms 500VDC sin parada
●Modo de trabajo: semidúplex asíncrono
●Medios de transmisión: par trenzado o cable blindado
●Velocidad de transmisión:38.400 BPS a 300m; 9.600 BPS a 1,2Km
●Dimensiones: 63×33×17mm
●Temperatura de funcionamiento: -25℃A 70℃
●Humedad Relativa: 5% a 95%
Aplicación UT-2017
