Descripción

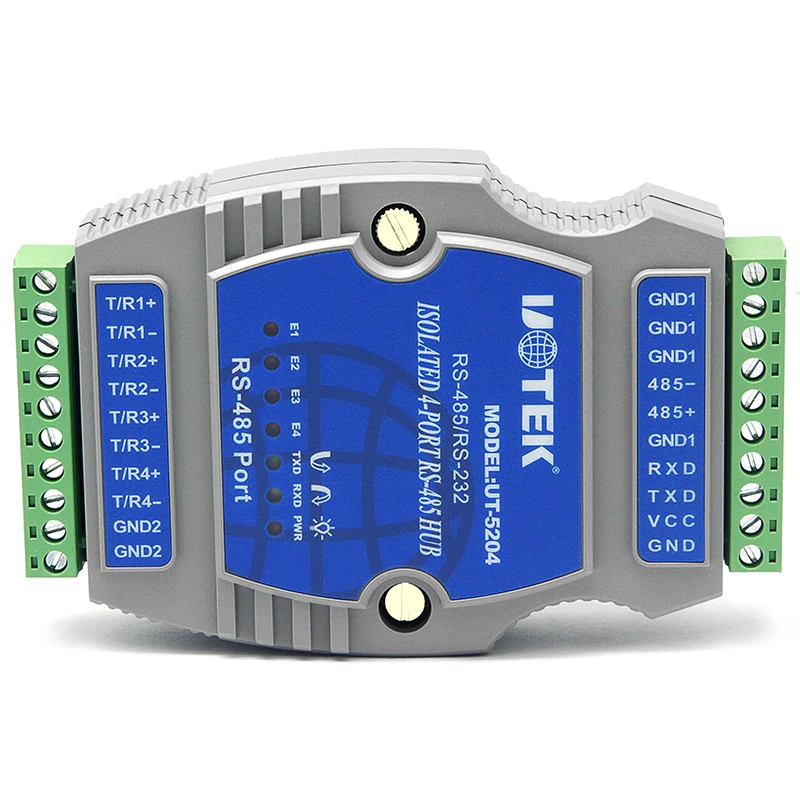

UT-5204 es un hub especial diseñado para RS-485 BUS bajo un campo electromagnético complicado. La velocidad de transmisión para Este hub es de hasta 115,2 KBPS. Para garantizar la seguridad y fiabilidad de la comunicación de datos, el puerto de RS-485 Adopta tecnología de aislamiento optoelectrónico para evitar rayos y sobretensiones; el aislador optoelectrónico integrado y el circuito de protección contra sobretensiones de 600W pueden proporcionar un voltaje aislado de 2.500 V para la protección contra rayos y ESD. Mientras tanto, adopta la alimentación del interruptor externo, evita interferencias de tierra comunes; Es bastante
Bueno para aplicaciones en exteriores.
Bajo RS-485 modo de trabajo, el circuito destacado puede detectar automáticamente la dirección del flujo de datos y cambiarlo automáticamente, para controlar el circuito, resolver RS-485 problema de retraso de tiempo. La distancia de transmisión del puerto de RS-485 es de más de 1.200 m. Este modelo es ampliamente
Utilizado en sistemas de peaje de carreteras, sistemas de monitoreo de carreteras y sistemas de energía. UT-5204 HUB DE RS-485 admite conexión de BUS star RS-485. Cada puerto admite cortocircuito, protección de circuito abierto, aislamiento optoelectrónico de 2.500 V. El usuario puede cambiar fácilmente la estructura del BUS de RS-485,
Divida el segmento de red y mejore la fiabilidad de comunicación. Cuando el dispositivo se descompone, el segmento de red con problemas se aislará, para garantizar que otros segmentos de red funcionen sin problemas; Este rendimiento mejora en gran medida la fiabilidad de RS-485, Y acorta el tiempo de mantenimiento de la red.
UT-5204 los parámetros
●Standards: RS-232C 、 RS-485 EIA/TIA
● Interfaz: RS-232C: bloque de terminales de 10 pines; RS-485: bloque de terminales de 10 pines
● Medios de transmisión: par trenzado o cable blindado
● Modo de trabajo: medio dúplex asíncrono
● Potencia de funcionamiento: 9-30VDC/350mA
● LEDs para indicar PWR TXD, RXD y actividad de E1-E4
● Voltaje aislado 2.500 VRMS 500 DC, módulo DC/DC
●Baudrate: 300bps-115.2kbps
● Nivel de protección: RS-232 ± 15KV Protección ESD
● RS-485 proporciona a cada cable una protección contra rayos y sobretensiones de 600W
● Distancia de transmisión: 0-5.000 m (115,200-300bps)

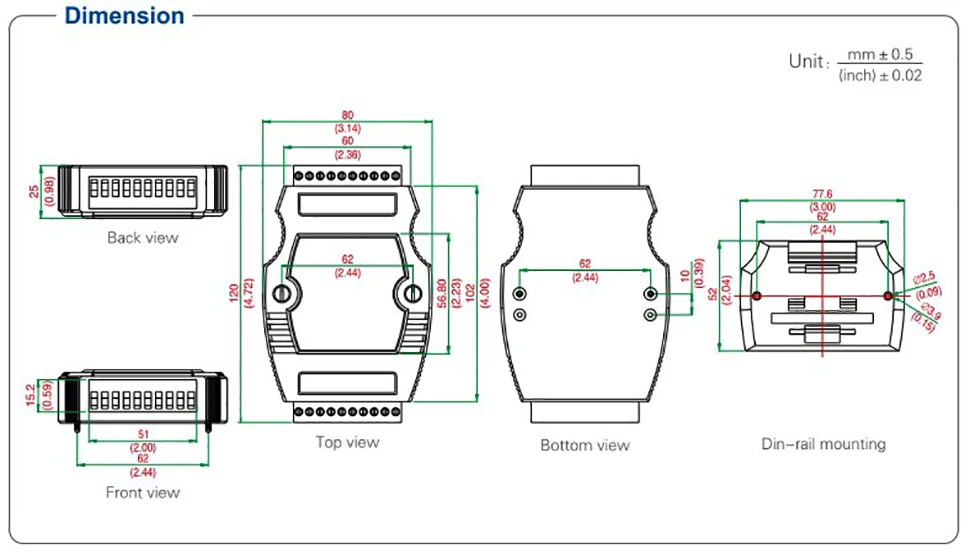

●Dimension: 120 × 80 × 25mm
● Temperatura de funcionamiento: -40 ℃ a 85 ℃
● Humedad relativa: 5% a 95%
● Funciona con todo el software de comunicación, plug & play

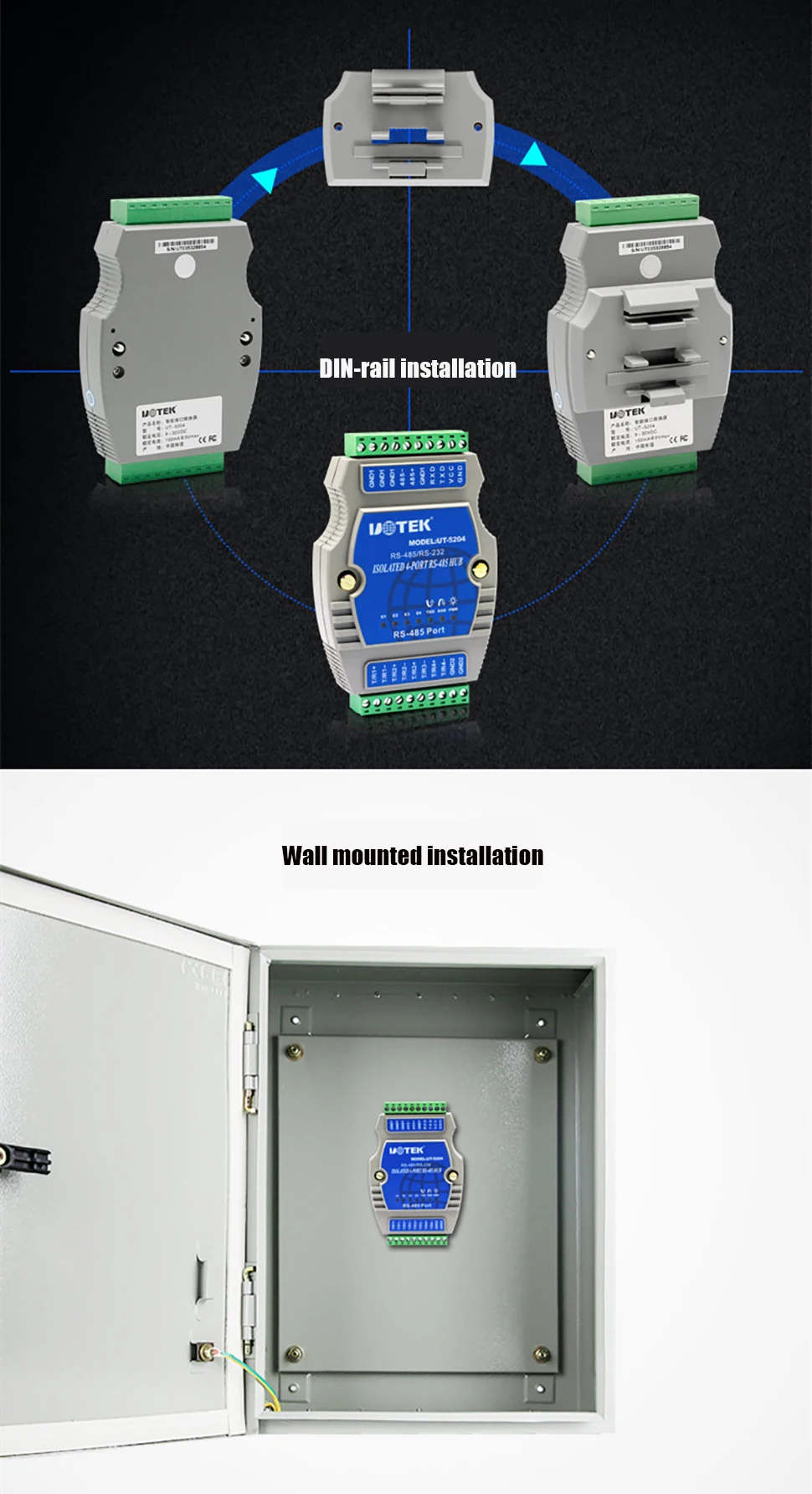

UT-5204 instalación

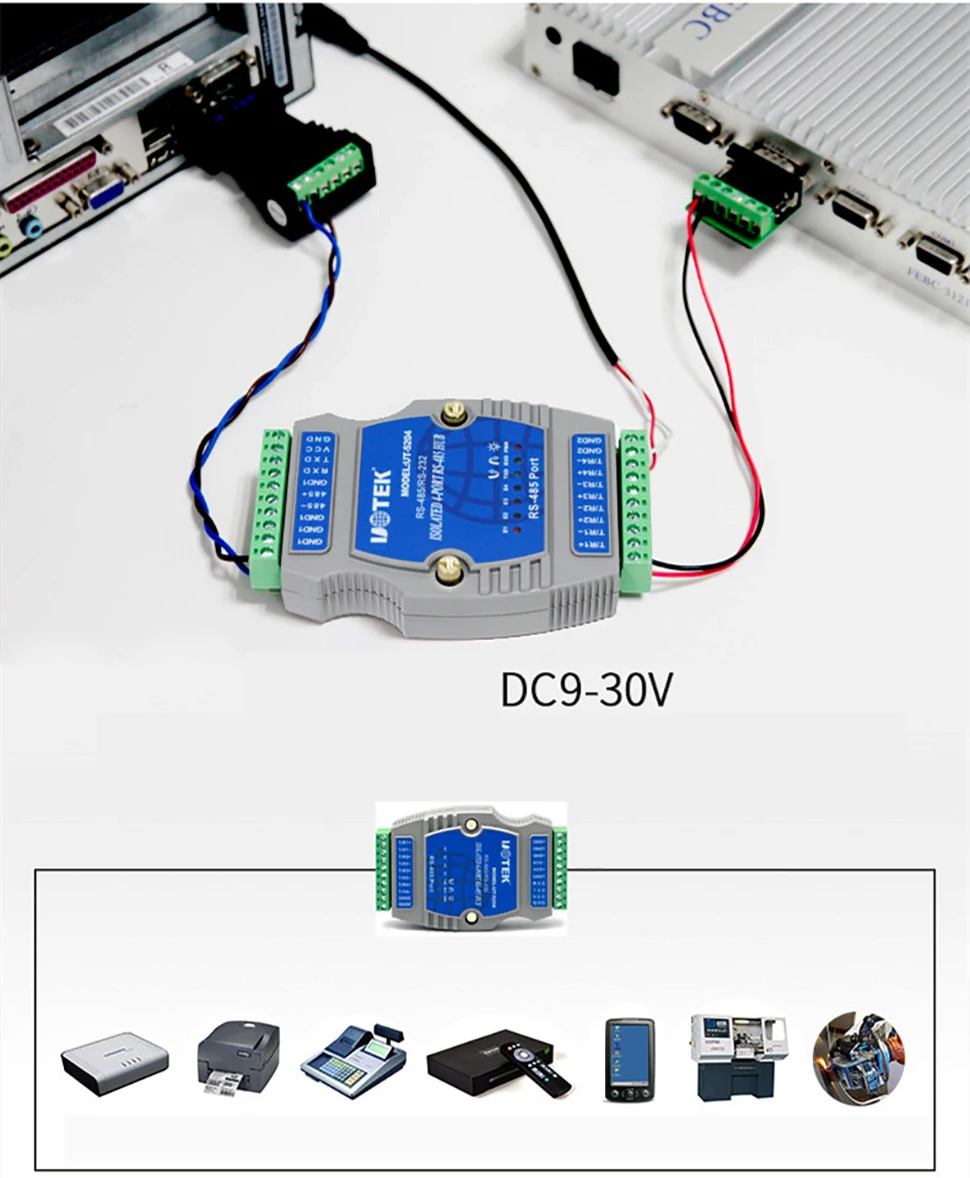

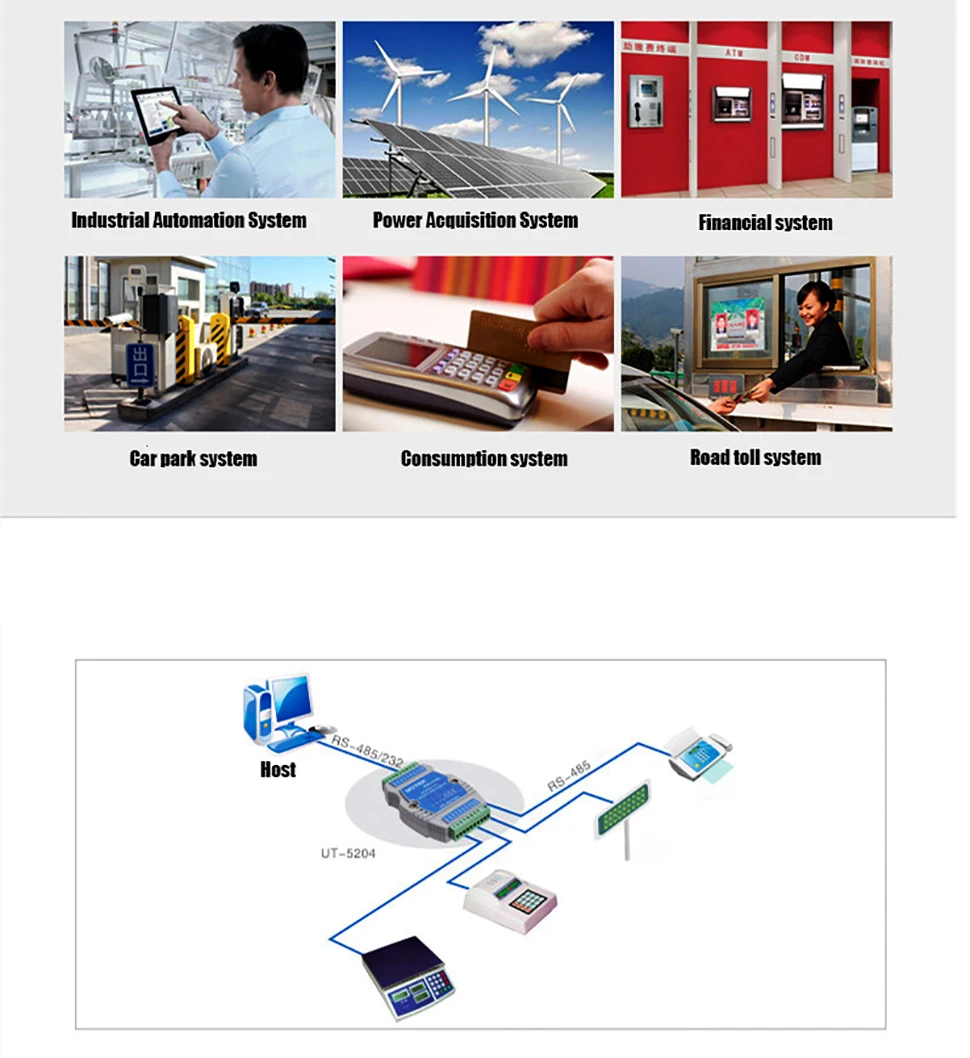

UT-5204 aplicación
