Descripción

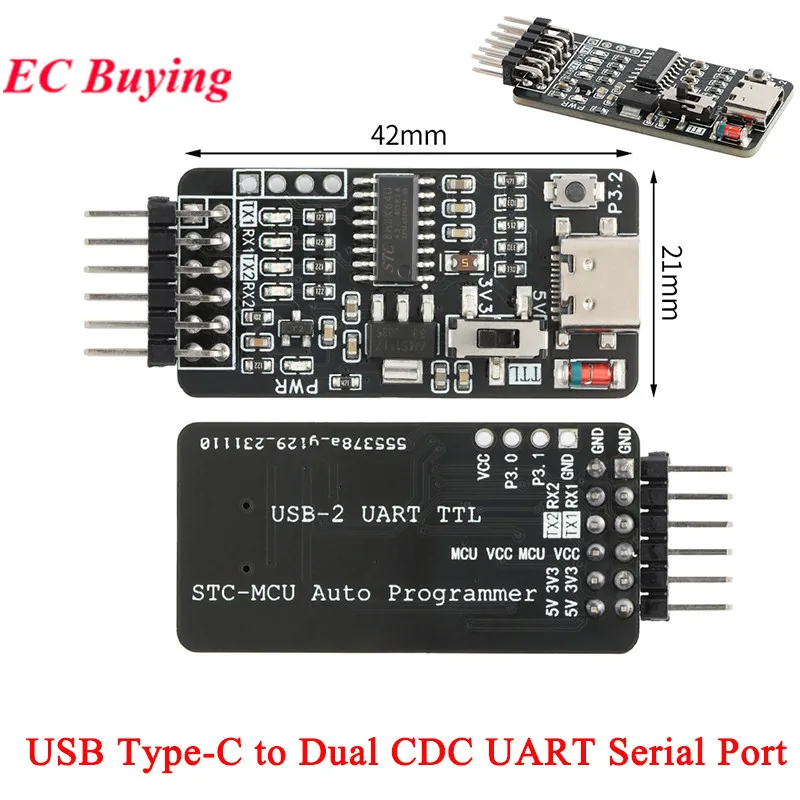

Unidad de puerto serie USB tipo C a doble CDC UART, programa de microcontrolador STC gratuito, arranque en frío, quemador de descarga automática gratuito
Para los microcontroladores de la serie STC, para descargar el ISP, es necesario recibir el software STC-ISP durante el reinicio del encendido.
El comando en serie del dispositivo comenzará a ejecutar el programa ISP, que es una descarga de arranque en frío.Si utiliza un descargador de puerto serie USB a T π L normal,
Es necesario apagarlo manualmente y luego encender el microcontrolador STC, ya que es posible que la operación manual frecuente no sea lo suficientemente conveniente.Por lo tanto, usando
El módulo USB-2UARTTTL puede eliminar la molestia del apagado y apagado manual frecuente de STC, y descargar programas automáticamente para apagado y apagado.
Cuando no se utiliza para descargas de programas, se puede utilizar como un módulo de puerto serie dual normal.El módulo es compatible con comunicación de nivel 5V/3.3VTTL.
Tamaño del módulo: 42,4 mm * 21,2 mm
Consejos:
Este módulo puede realizar la conversión mutua entre la señal TTL y la señal RS485, pero 485 es una comunicación semidúplex.Este modo de comunicación puede realizar comunicación bidireccional, pero no se puede realizar en dos direcciones al mismo tiempo.Es decir, cada extremo del canal de comunicación puede ser el lado de transmisión o el lado de recepción, pero al mismo tiempo, la información puede tener solo una dirección de transmisión.
Este módulo realiza la conversión mutua entre la señal TTL y la señal RS485, no es necesario controlar "recibir-enviar", use este módulo mientras opera el puerto serie de forma sencilla, compatible con 3.3V y 5.Fuente de alimentación de 0V, compatible con 3.3V y 5.Señal de 0V;Chip importado, el rendimiento es muy estable, según los estándares de diseño industrial;Capacidad antiinterferencias, mientras que el diseño de minas 485 más efectivo, en el campo industrial y en entornos hostiles, la distancia de transmisión de hasta 1000 metros de los 850 metros de 2 * 1.5 cables para realizar la prueba, se recomienda utilizar dentro de 800 metros, más de 800 metros, agregue repetidores).
Considere completamente el diseño de protección contra rayos del bus 485 y el diseño antiinterferencias, la transmisión de larga distancia en el campo, el acceso lateral "tierra" del módulo a la tierra, puede desempeñar un muy buen efecto antiinterferencias y rayos, 485 bus más seguro;La transmisión de corta distancia en interiores no puede acceder a la tierra.
El uso del diseño de paso estándar de 2,54, para facilitar su desarrollo secundario.
Con resistencia coincidente de 120 ohmios, R0 en cortocircuito para permitir la resistencia coincidente, transmisión de larga distancia del cortocircuito propuesto.
Admite comunicación entre múltiples máquinas, permitiendo el acceso a hasta 128 dispositivos en el bus.
Admite intercambio en caliente, no habrá otro fenómeno muerto del enchufe de señal del enchufe en caliente del chip 485.
Gran área de cobre, para evitar interferencias de señal.
El diseño de proceso de medio orificio, con un grosor de 0,8 mm, se puede usar fácilmente como placa base, pero también como terminal de soldadura.
Con indicador de señal RXD, TXD.
Voltaje de funcionamiento: compatible con 3,3 V y 5,0 V
Velocidad en baudios compatible: 110-256000bps
Temperatura de funcionamiento: -40 Celsius a +85 Celsius
Señal de comunicación: compatible con 3,3 V y 5,0 V
