Descripción

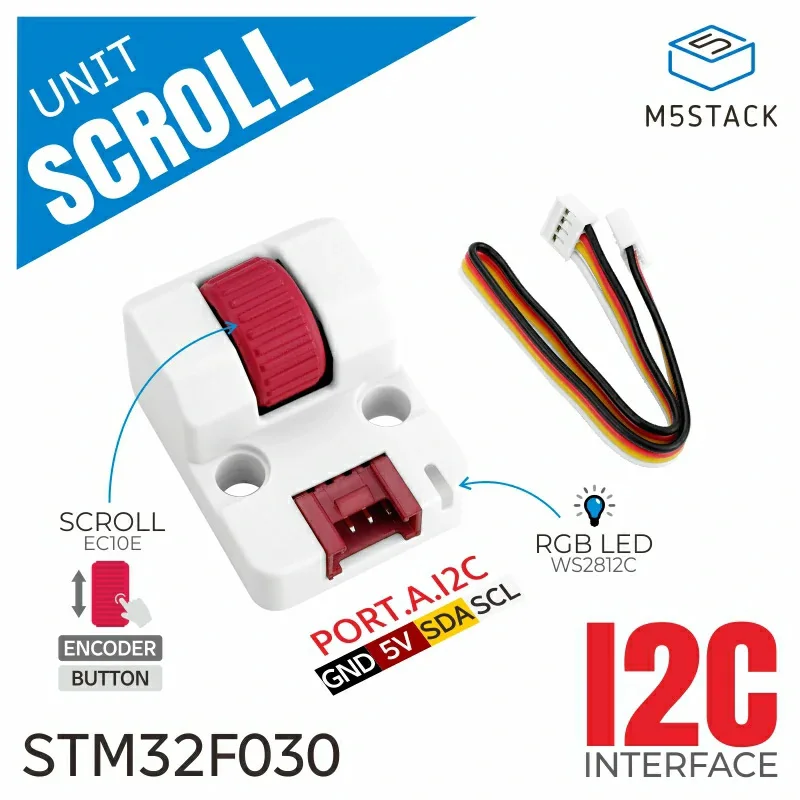

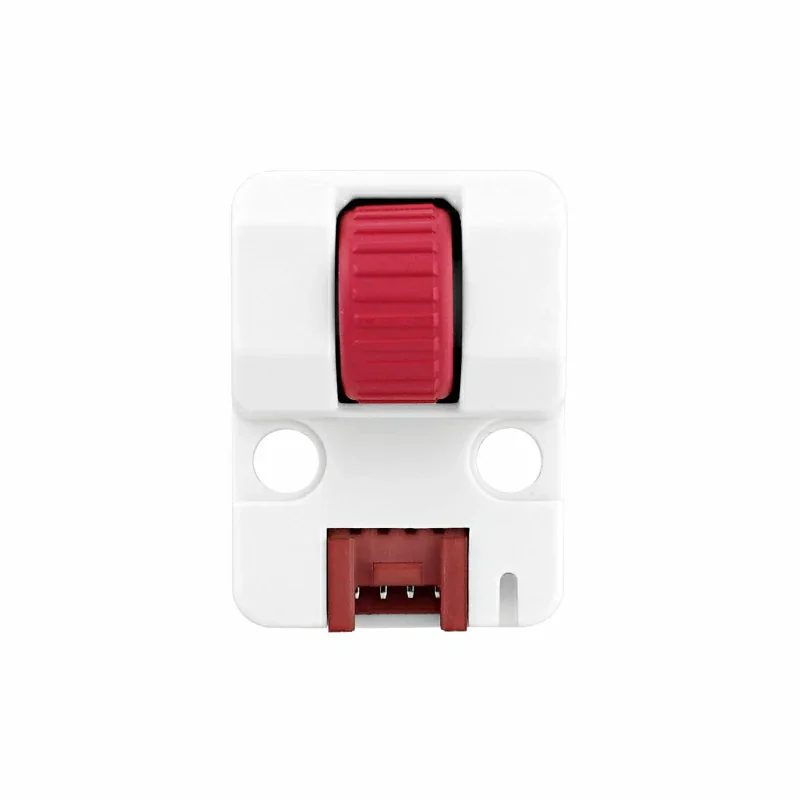

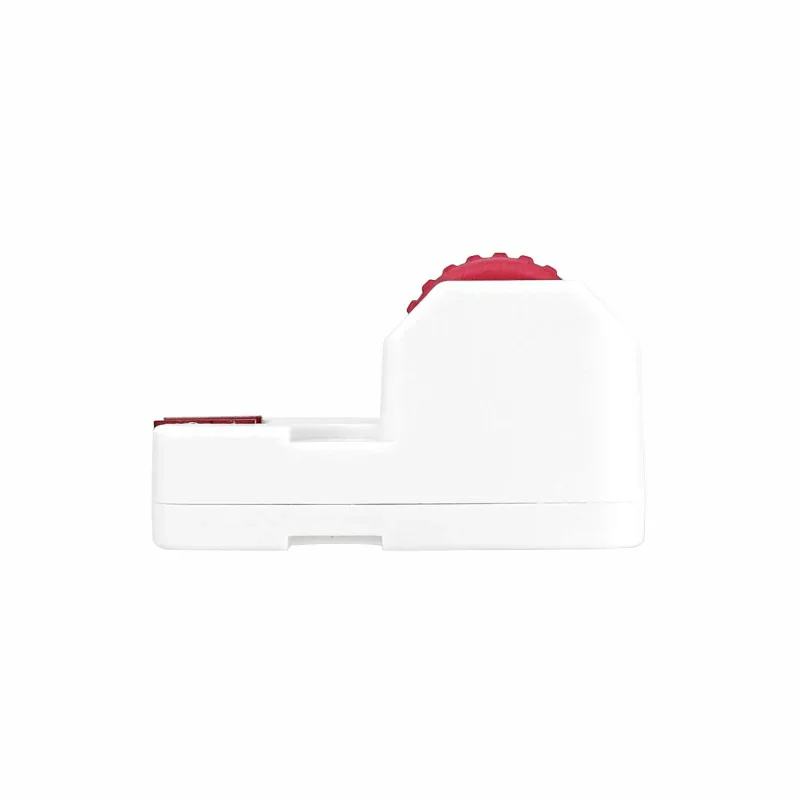

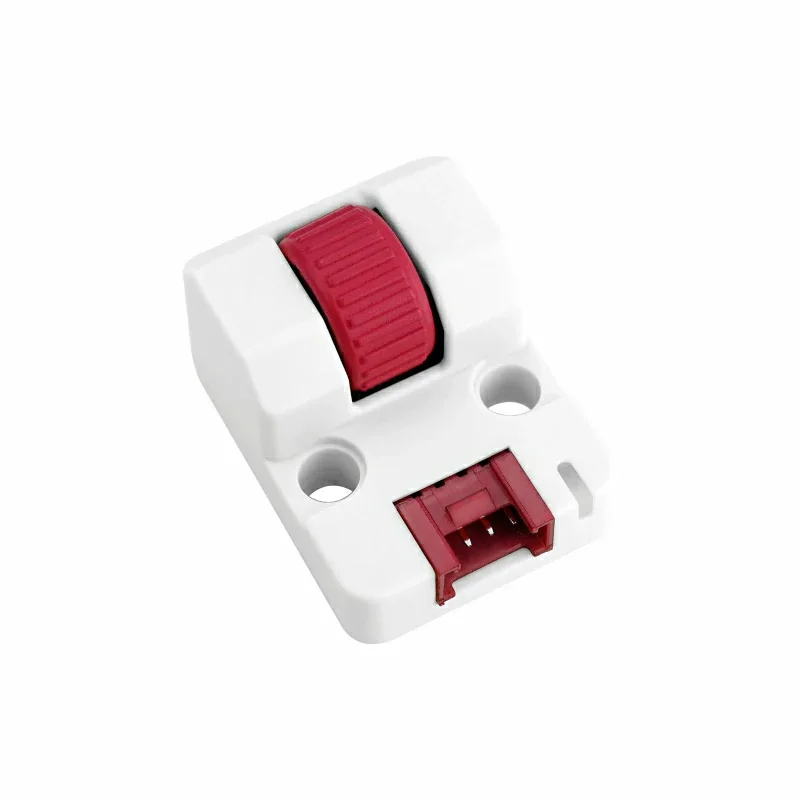

M5Stack Scroll Unit Codificador rotatorio Unidad de expansión
Características del productoBasado en microcontrolador STM32
Salida de fase AB (12 pulsos por revolución)
Botón incorporado
Indicador LED RGB multicolor WS2812C
Interfaz de comunicación I2C
Automatización industrial
Hogar inteligente
Robótica
Interacción humano-ordenador

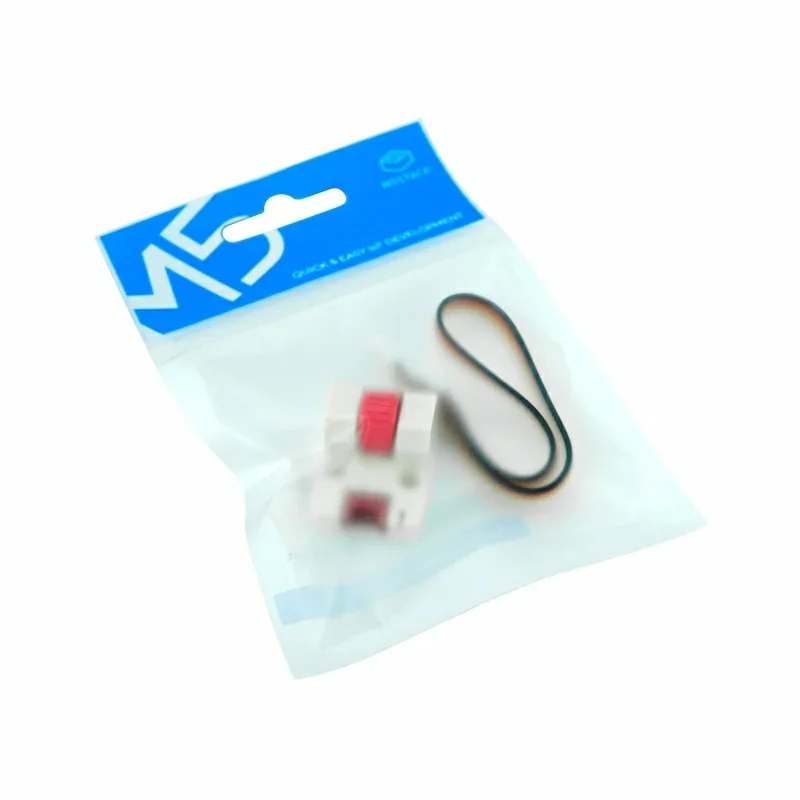

El paquete incluye
1 cable Grove (20cm) de 1/2 ".
EspecificaciónParámetro de especificaciónMCU: STM32F030F4P6 @ Procesador ARM de 32 bits de la serie ARM.Codificador rotatorio: EC10ESalida del codificador rotatorio: Salida de cuadratura bifásica ABPulsos codificadores rotativos: 12 pulsos/revoluciónLED RGB: 1 WS2812CBotón: 1 botónDirección de comunicación I2C: 0x40Temperatura de funcionamiento: 0-40 °CTamaño del producto: 32*24*18,9mmTamaño del paquete: 136*92*20mmPeso del producto: 7,3GPeso del paquete: 12,7GDetalles del producto

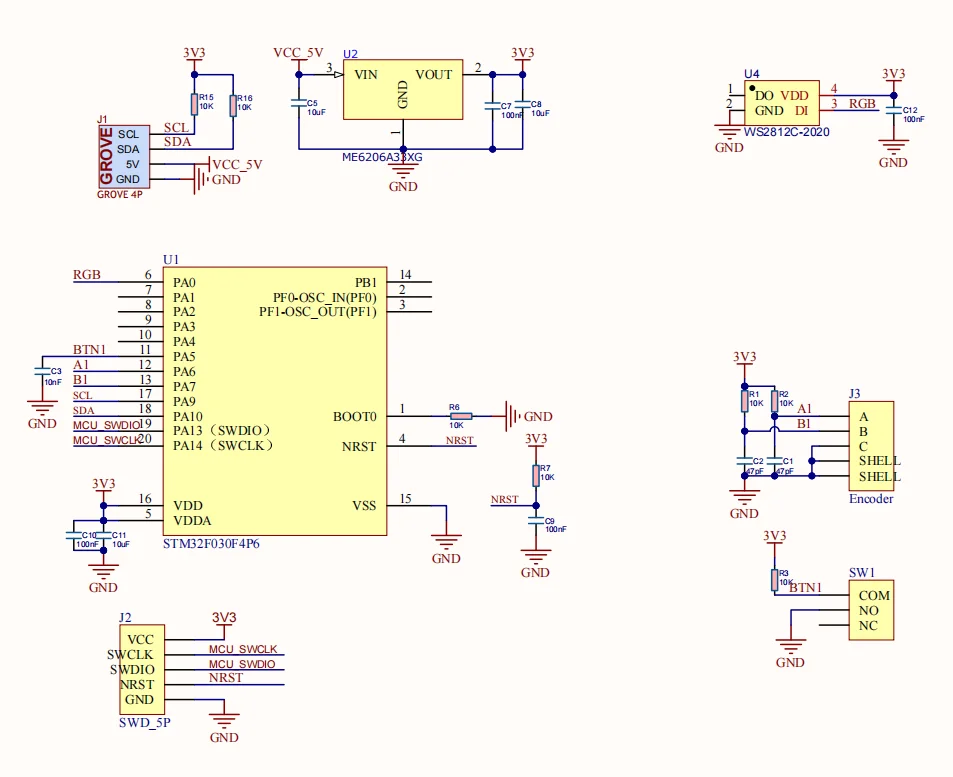

Esquema

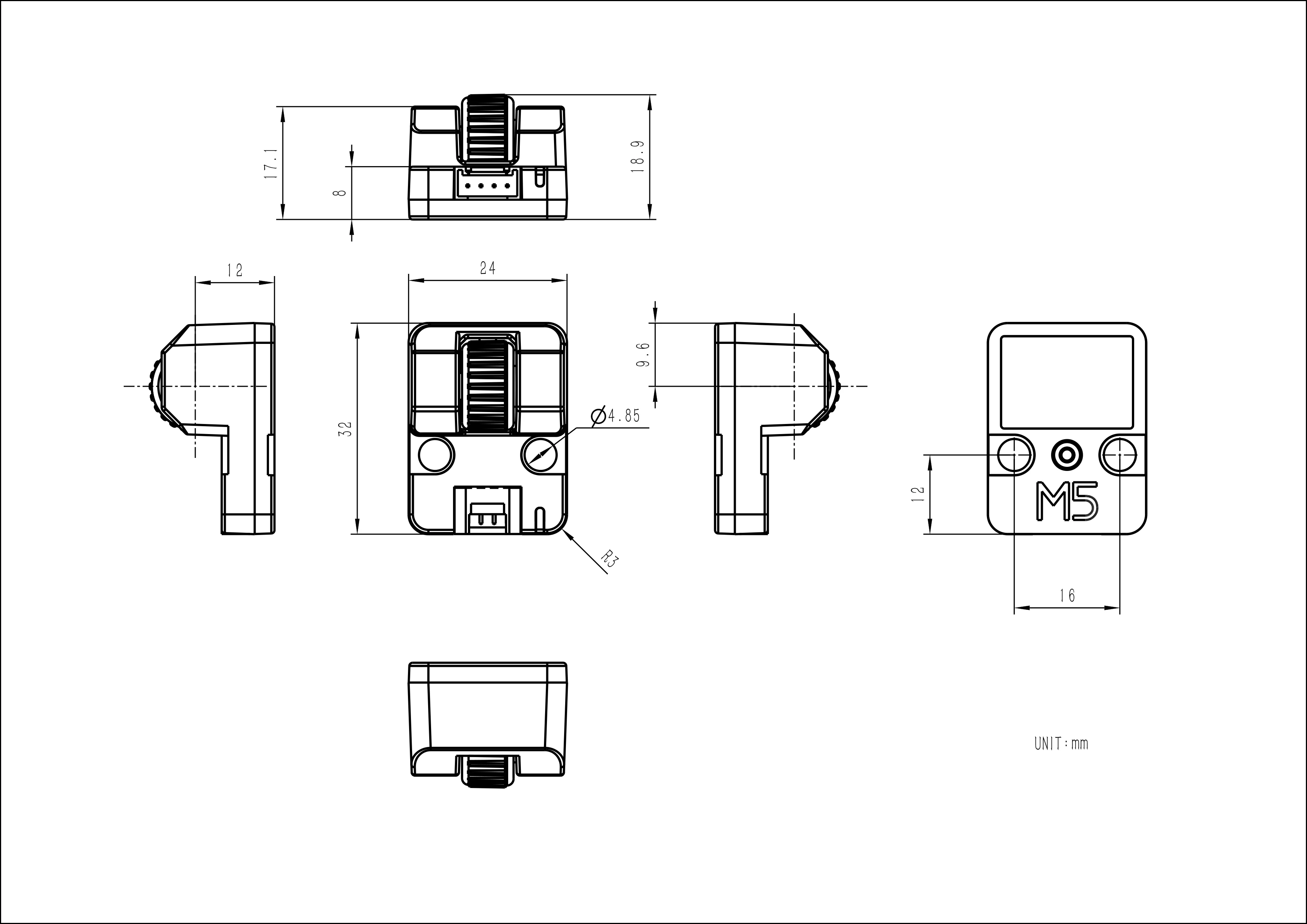

Dimensiones

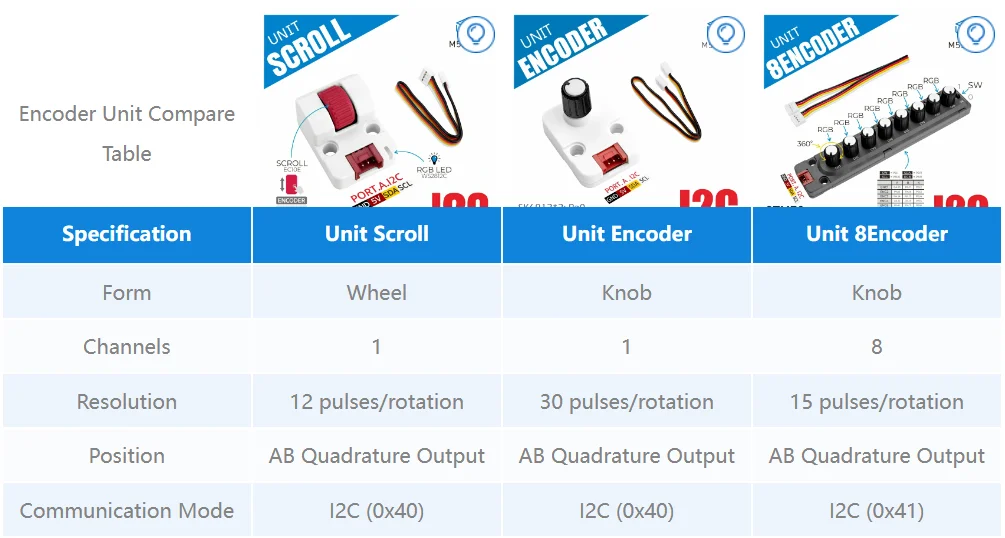

Comparación de productos

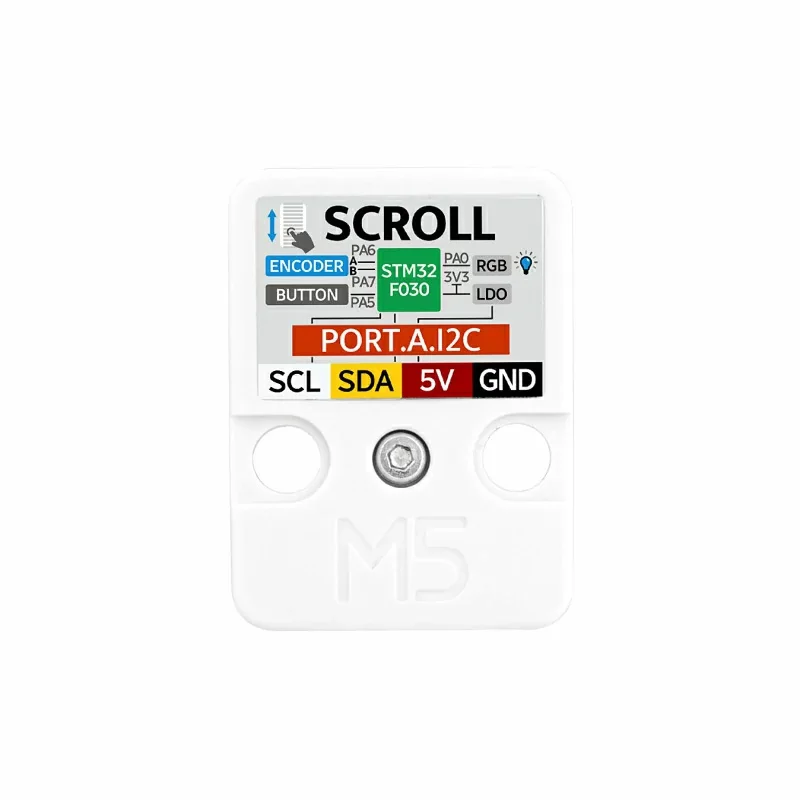

PinMap,

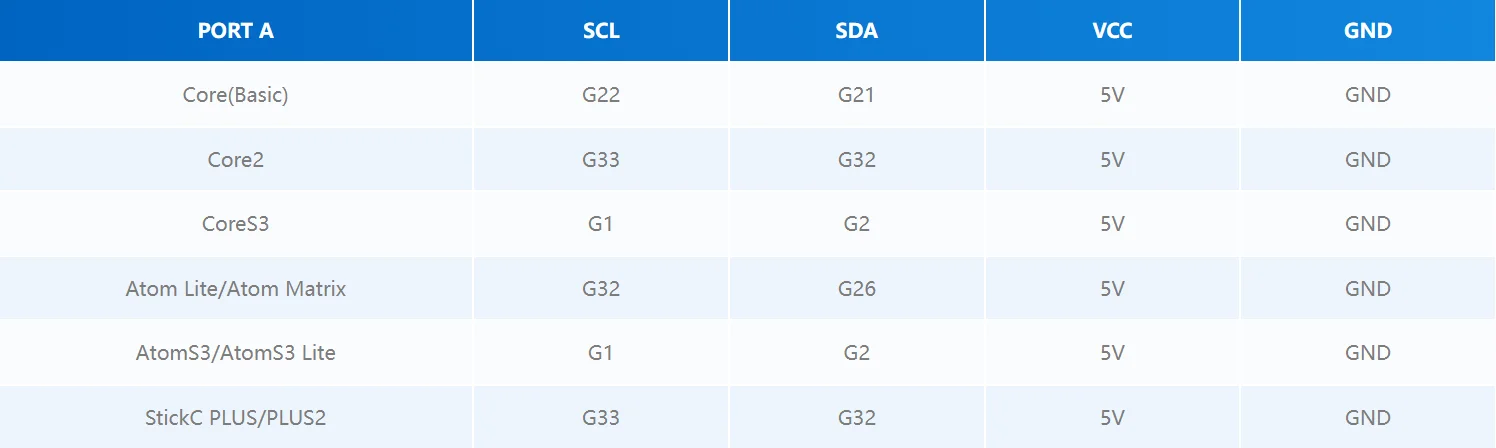

Definiciones de PIN de interfaz I2C (PUERTO A) predeterminadas para diferentes hosts de

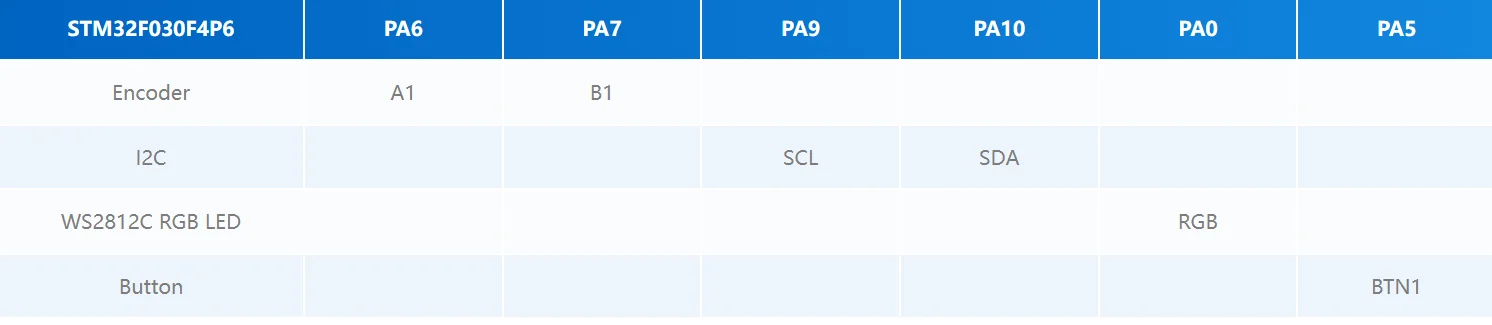

Pines de conexión periféricos internos para STM32F030F4P6
Protocolo

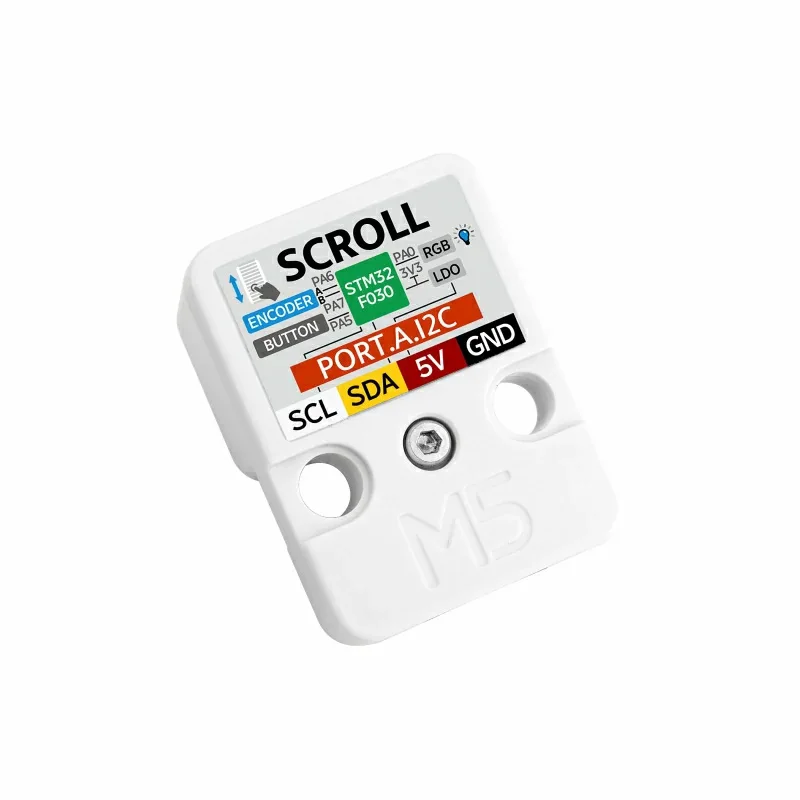

Descripción del productoUnidad de desplazamientoEs una unidad de expansión de codificador rotatorio en forma de rueda de desplazamiento. Integra un codificador de eje pasante de 12 pulsos + Entrada de botón + LED RGB programable WS2812C. El microcontrolador STM32F030 integrado integra el firmware de adquisición de señal de pulso del codificador, lo que permite a los usuarios obtener directamente valores del codificador a través de operaciones de lectura I2C, simplificando procesos complejos. Es adecuado para escenarios de control como el control de valor de escala y el ajuste de volumen.
