Descripción

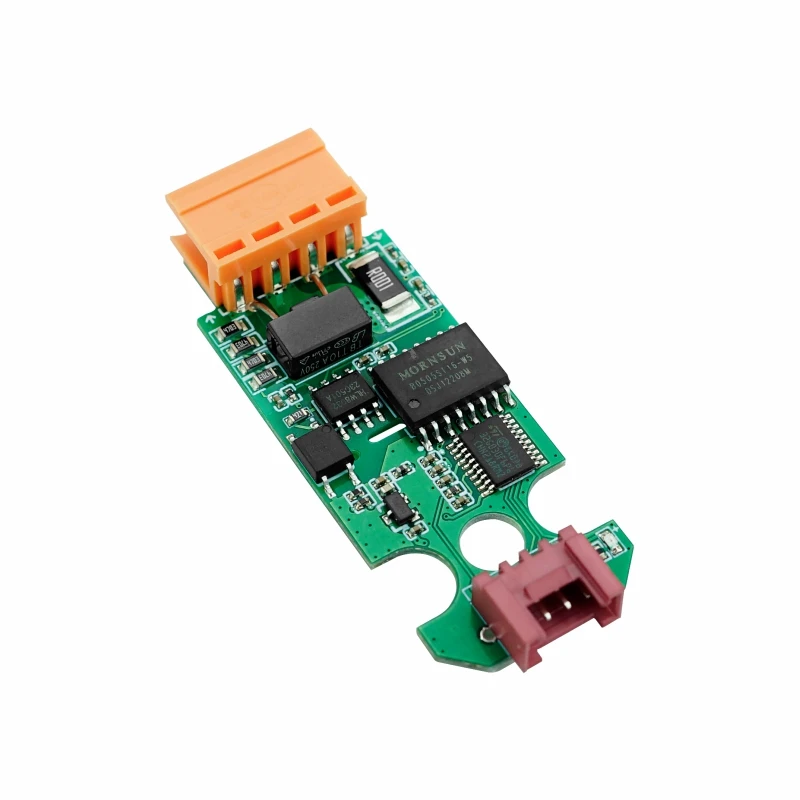

La unidad de medida de CA es una unidad de medición de CA monofásica con aislamiento, que utiliza el esquema de STM32+HLW8032 para monitorear corriente, voltaje, potencia y otros datos de alta precisión en tiempo real;Chip de aislamiento de CA incorporado B0505ST16-W5, y a través del chip de aislamiento del optoacoplador EL357 y la comunicación stm32, los usuarios a través de la comunicación I2C para leer los datos medidos.Este producto es adecuado para la recopilación de información de suministro de energía, electrodomésticos inteligentes remotos y otros campos.
Características
* STM32G030@M0+ MCU de 32 bits, 64 KB de Flash, 8 KB de RAM
* Medición de corriente alterna monofásica 100-240V/10A

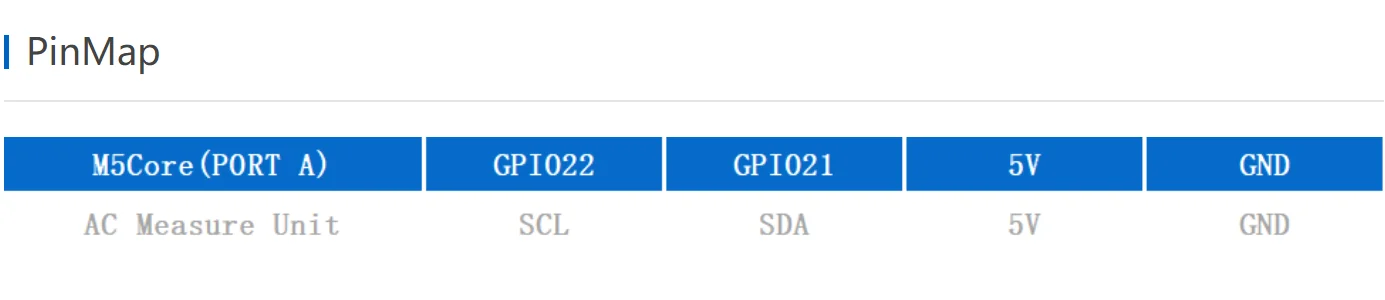

* Comunicación I2C (0x42)
* Plataformas de programación: UIFlow, Arduino

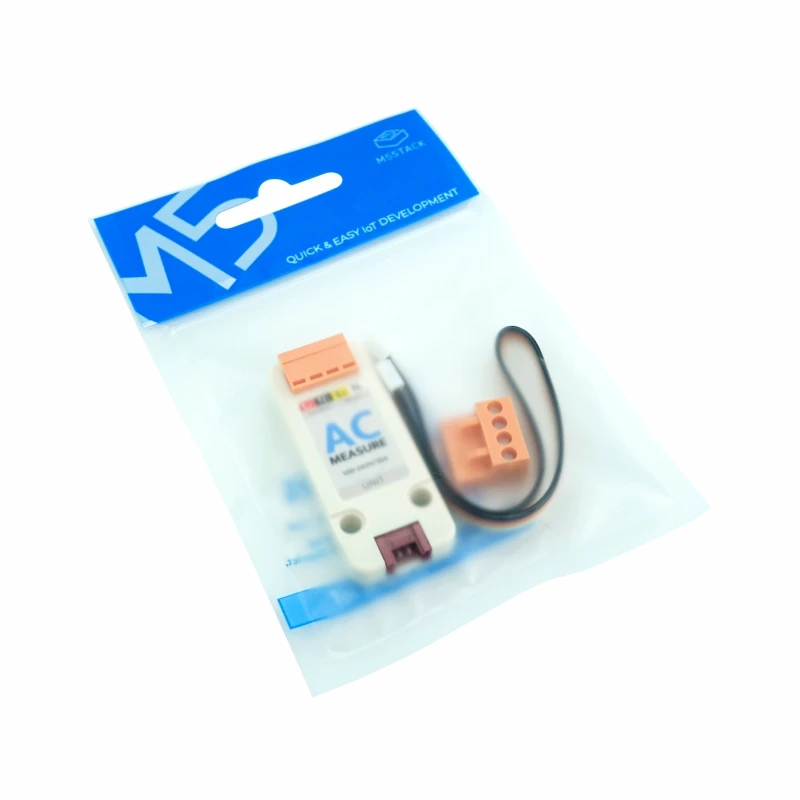

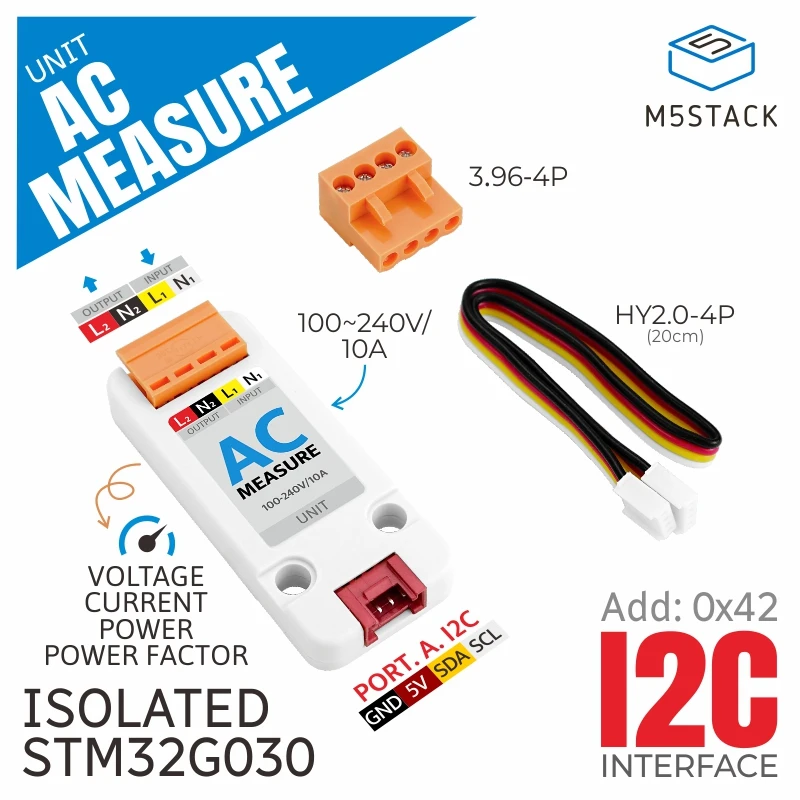

Incluye
1 * unidad de medida de CA
1 * Cable HY2.0 (20 CM)
1 * terminal 3,96-4P
Aplicaciones
* Electrodomésticos inteligentes
* Zapatos dosificadores
* Toma WIFI inteligente
* Pila de carga para vehículos eléctricos
* Sistema de control de farolas

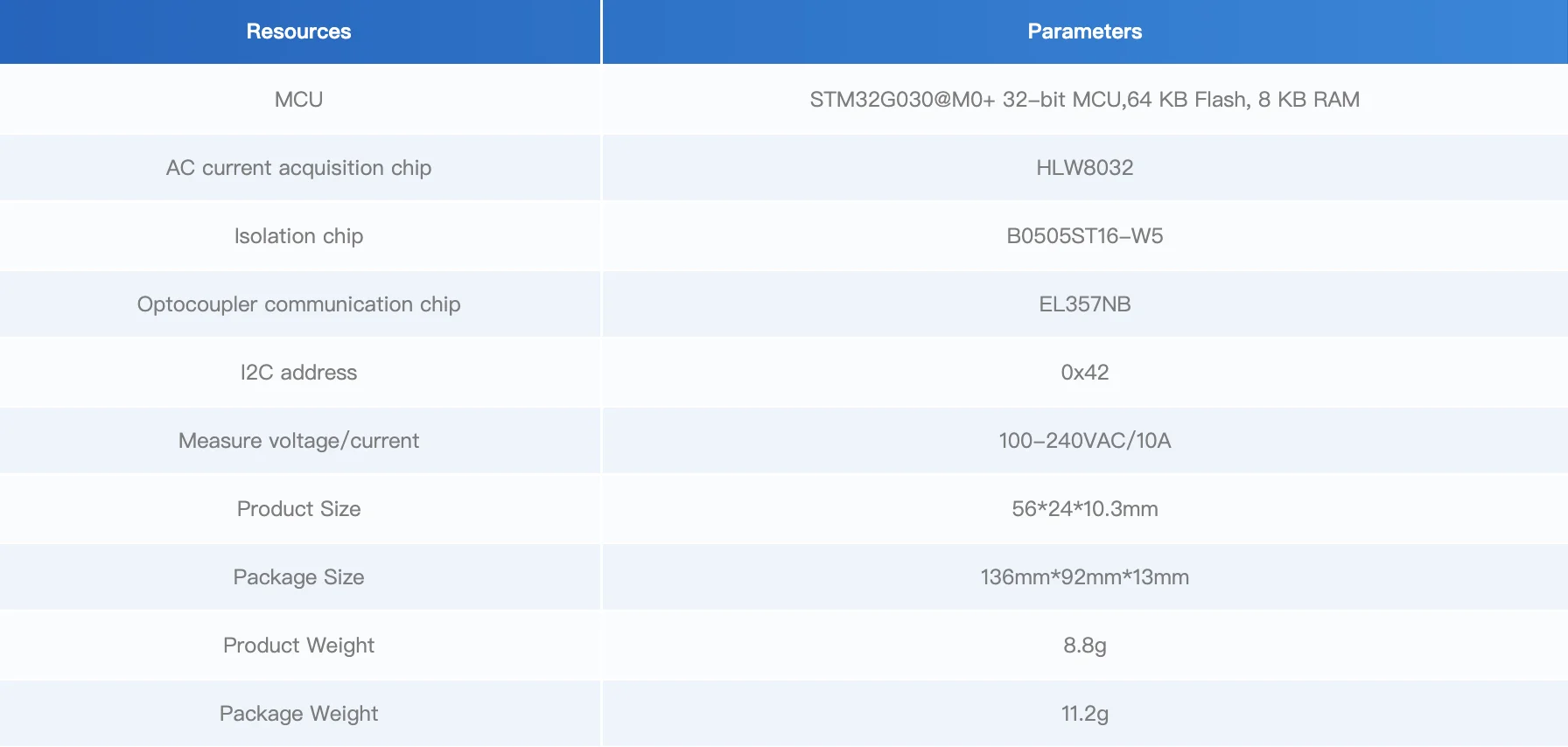

Especificación

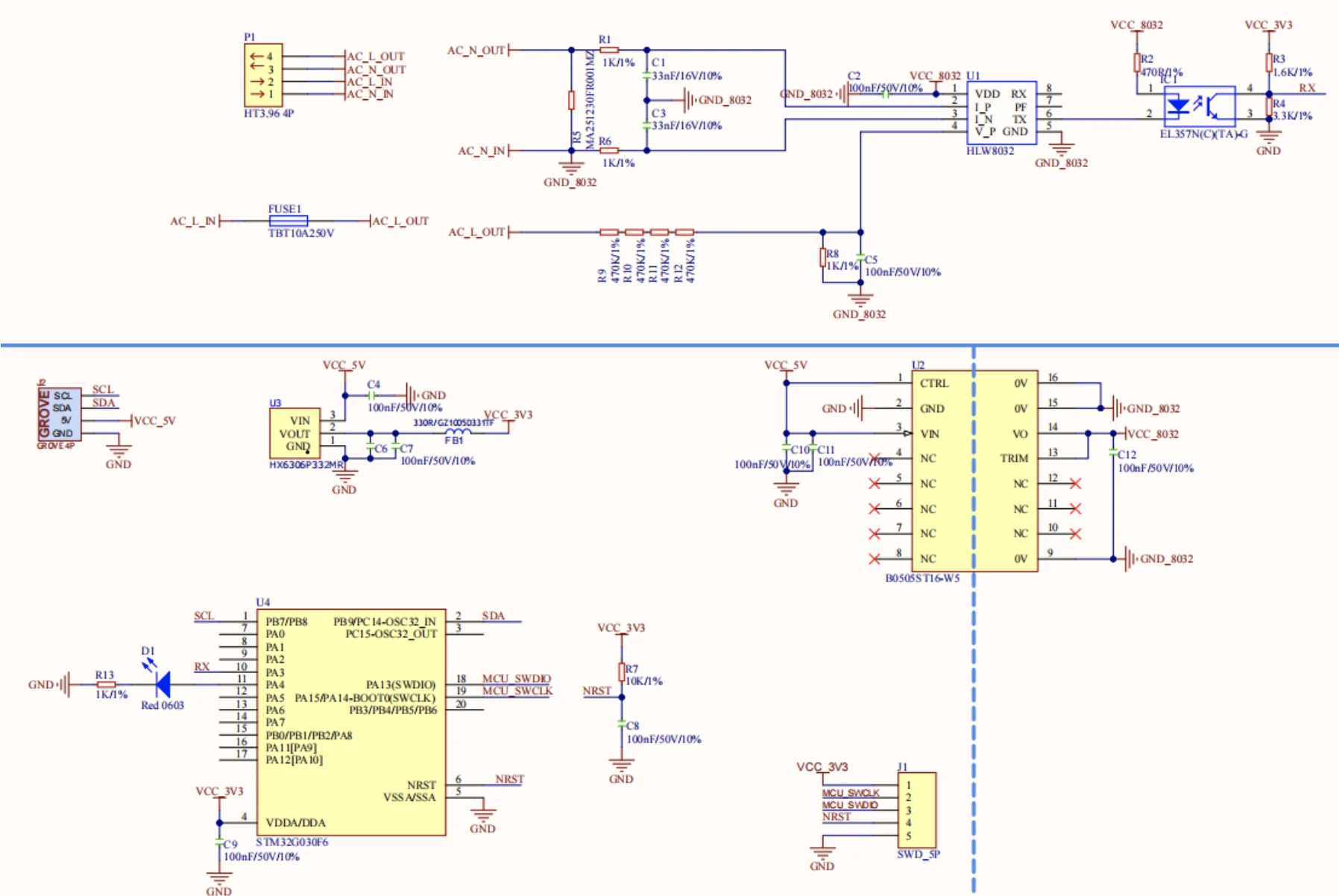

Esquema

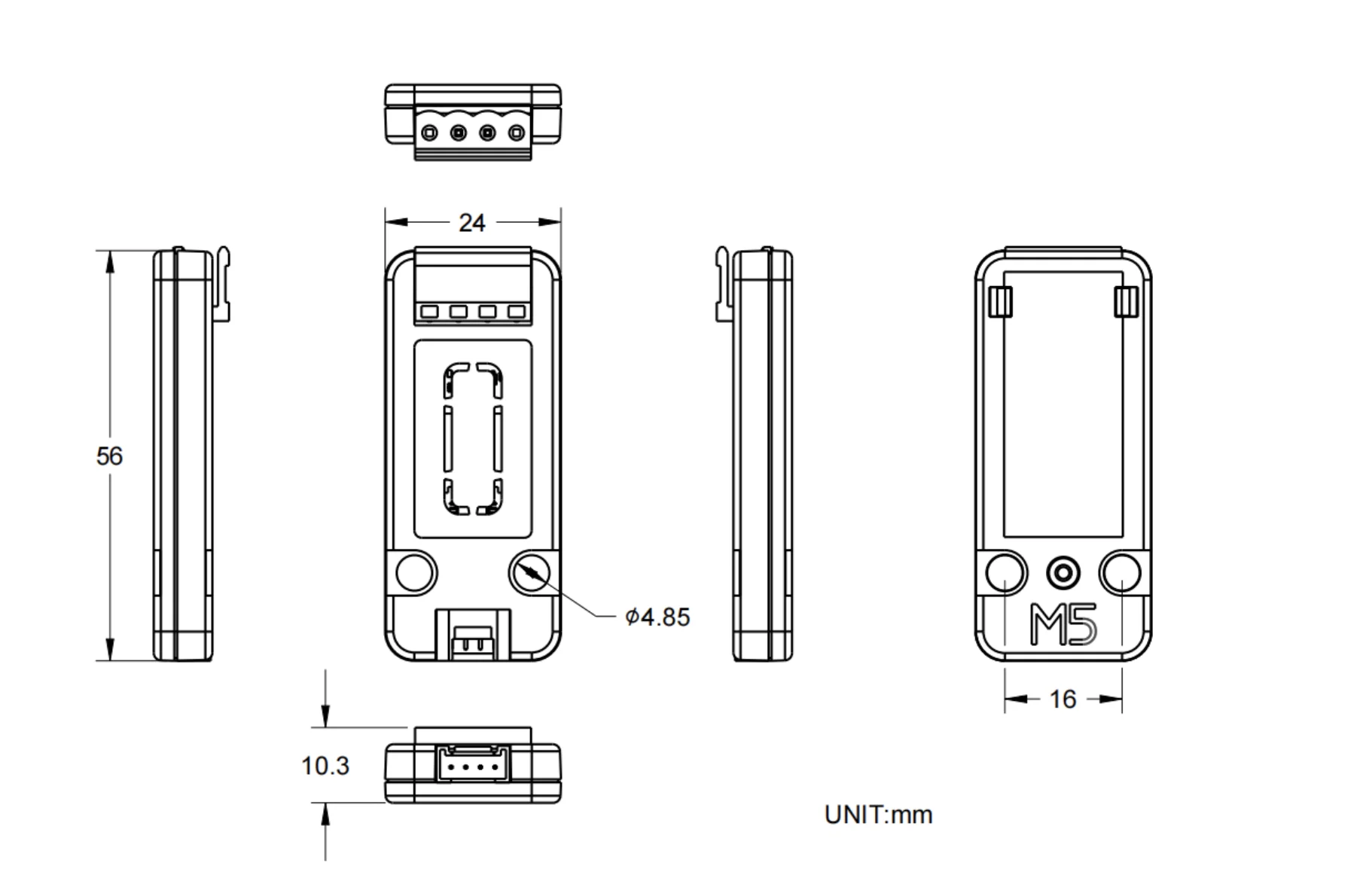

Tamaño del módulo

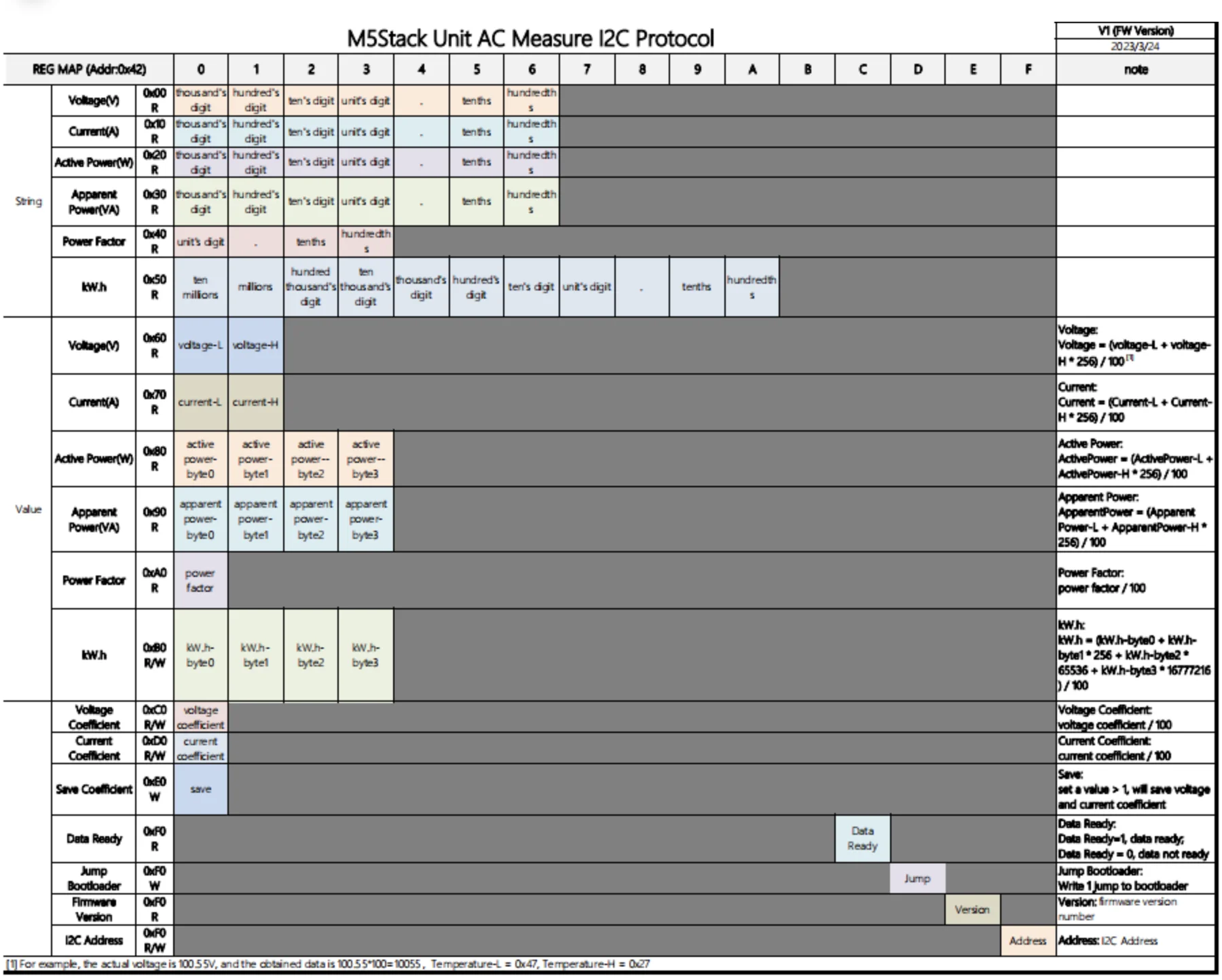

Protocolo
