MAX7219 es un controlador de pantalla cocátodo de entrada/salida serial integrado, que conecta el microprocesador y la pantalla LED digital de 7 segmentos con números de 8 dígitos, también puede conectar una pantalla de diagrama de líneas o 64 LED independientes. Incluye un codificador BCD tipo B en el chip, un bucle de escaneo multicanal, un controlador de segmento y una RAM estática de 8*8 para almacenar cada dato. Solo se utiliza un registro externo para establecer la corriente del segmento de cada LED. Una interfaz Serial conveniente de cuatro cables puede conectar todos los microprocesadores de uso general. Cada dato se puede abordar sin reescribir toda la pantalla al actualizar. MAX7219 también permite a los usuarios seleccionar la codificación o no codificación para cada dato.
Todo el equipo incluye un modo de apagado de bajo consumo de 150 μA, control de brillo analógico y digital, un registro de límite de escaneo que permite a los usuarios mostrar de 1 a 8 bits de datos, Y un modo de detección que hace que todas las luces LED. ¡Solo se necesitan 3 puertos IO para conducir 1 matriz de puntos! ¡No hay parpadeo cuando se muestra la matriz de puntos! ¡Soporta cascada! Parámetros del módulo: 1. Un solo módulo puede conducir una matriz de puntos negativos comunes 8*8 2. Voltaje de funcionamiento del módulo: 5V3. Tamaño del módulo: largo 26,5 cm X ancho 6,4 cm X alto 1,3 cm 4. Con 64 agujeros de tornillo fijos, la apertura es de 3 mm5. El módulo con interfaz Io admite instrucciones de cableado en cascada de múltiples módulos: 1. El lado izquierdo del módulo es el puerto de entrada y el lado derecho el puerto de salida. 2. Al controlar un solo módulo, solo necesita conectar el puerto de entrada a cpu3. Cuando varios módulos están en cascada, el terminal de entrada del primer módulo está conectado a la CPU, el terminal de salida está conectado al terminal de entrada del segundo módulo, Y el terminal de salida del segundo módulo está conectado al terminal de entrada del tercer módulo, y así sucesivamente... Tome como ejemplo 51 microordenador de un solo Chip: VCC → 5vgnd → gnddin → p2.2cs → p2.1clk → p2.0
Parámetros del módulo de matriz de puntos de un bit 7219:
1. Un solo módulo puede conducir un entramado de cátodo común de 8*8
2. Voltaje de funcionamiento del módulo: 5V
3. Tamaño del módulo: 3,2 cm de largo x 3,2 cm de ancho x 1,3 cm de alto
4. Con 4 agujeros de tornillo fijos, apertura 3mm
5. La interfaz Io de correa modular admite múltiples módulos en cascada
Parámetros del módulo de matriz de puntos de dos bits 7219:
1. Un solo módulo puede conducir un entramado de cátodo común de 8*8
2. Voltaje de funcionamiento del módulo: 5V
3. Tamaño del módulo: longitud 6,5 CM XAncho3.2Cm x alto 1,3 cm
4. Con 8 agujeros de tornillo fijos, apertura 3mm
5. La interfaz Io de correa modular admite múltiples módulos en cascada
Parámetros del módulo de matriz de puntos de cuatro bits 7219:
1. Un solo módulo puede conducir un entramado de cátodo común de 8*8
2. Voltaje de funcionamiento del módulo: 5V
3. Tamaño del módulo: longitud 6,5 CM XAncho6.4Cm x alto 1,3 cm
4. Con 32 orificios para tornillos fijos, apertura de 3mm
5. La interfaz Io de correa modular admite múltiples módulos en cascada

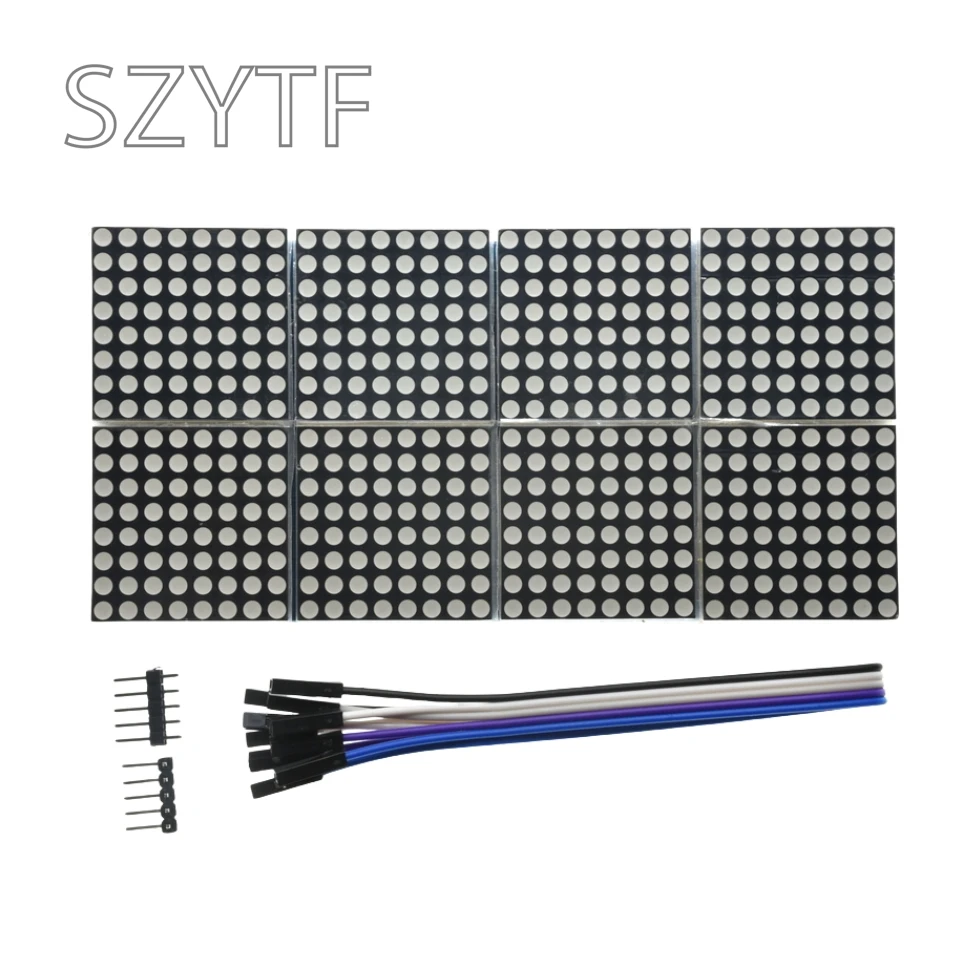

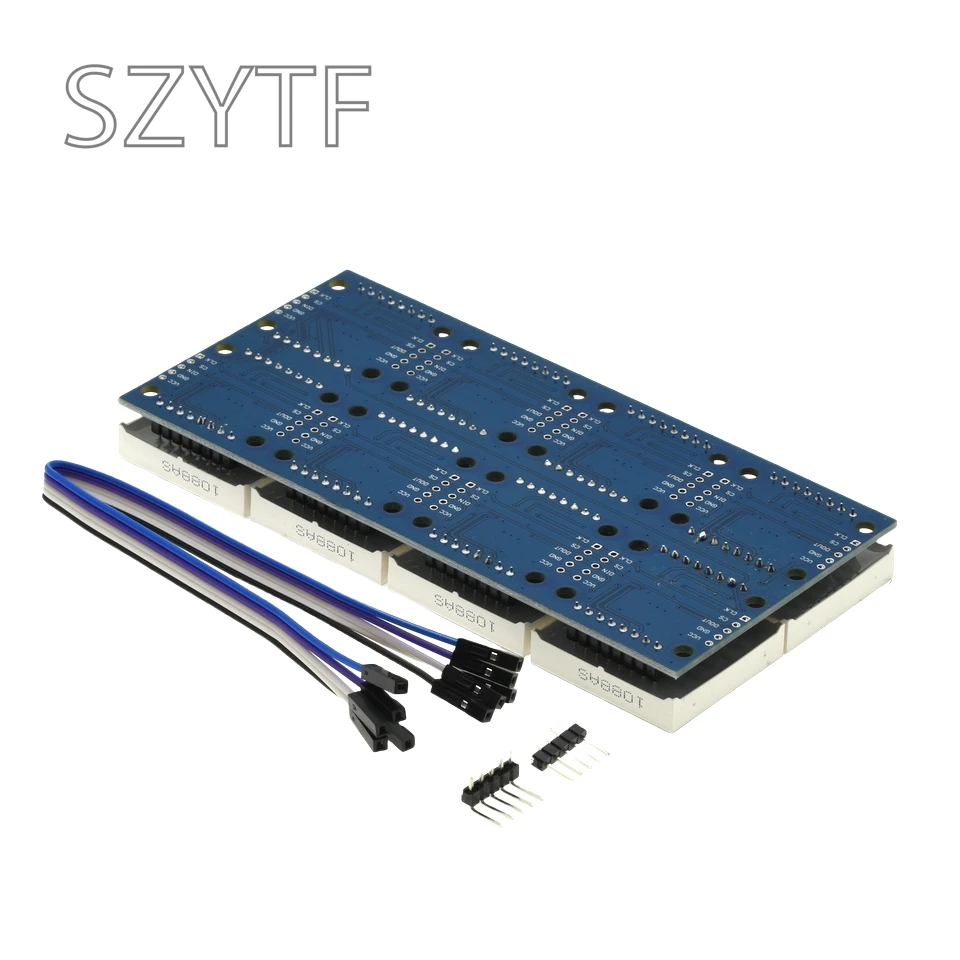

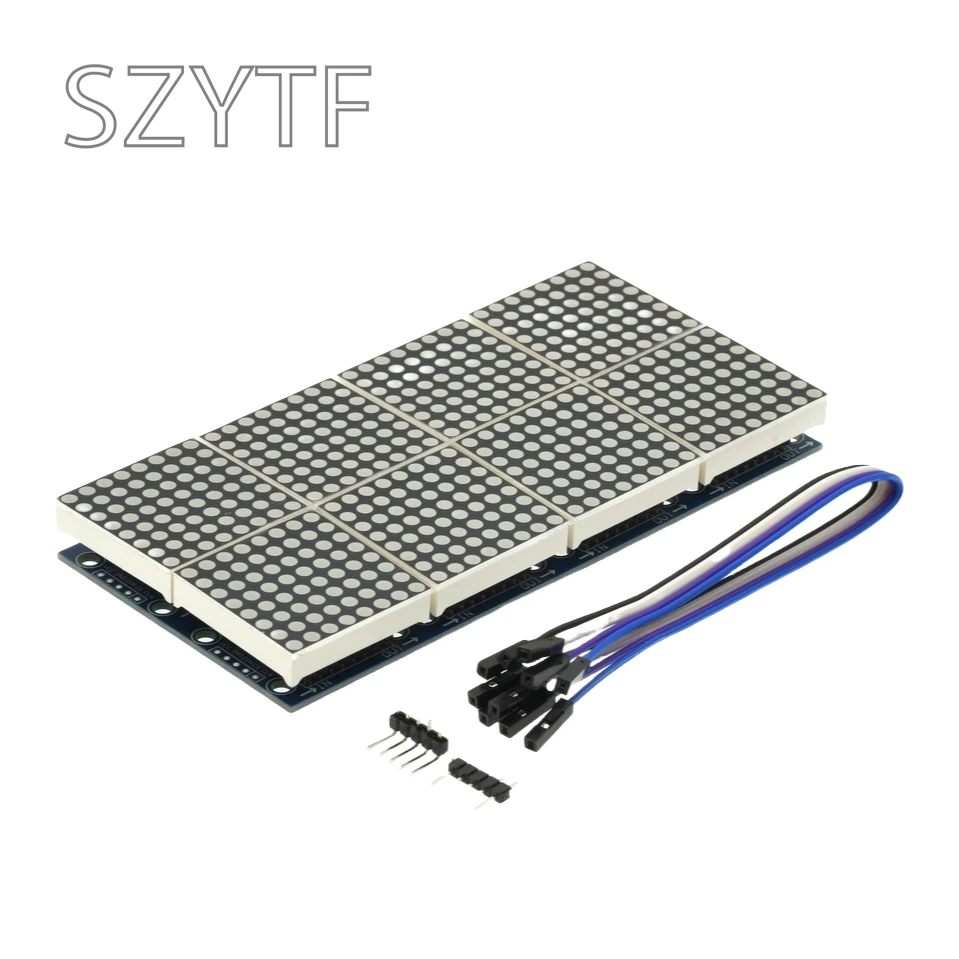

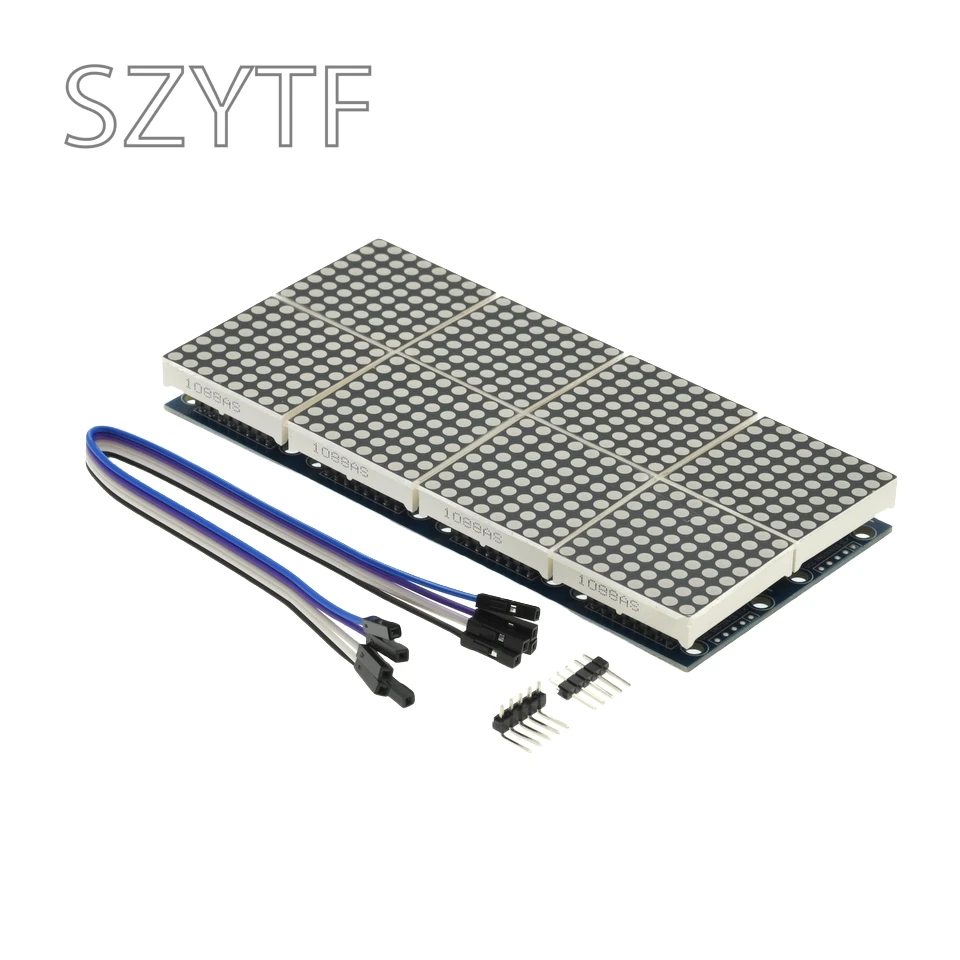

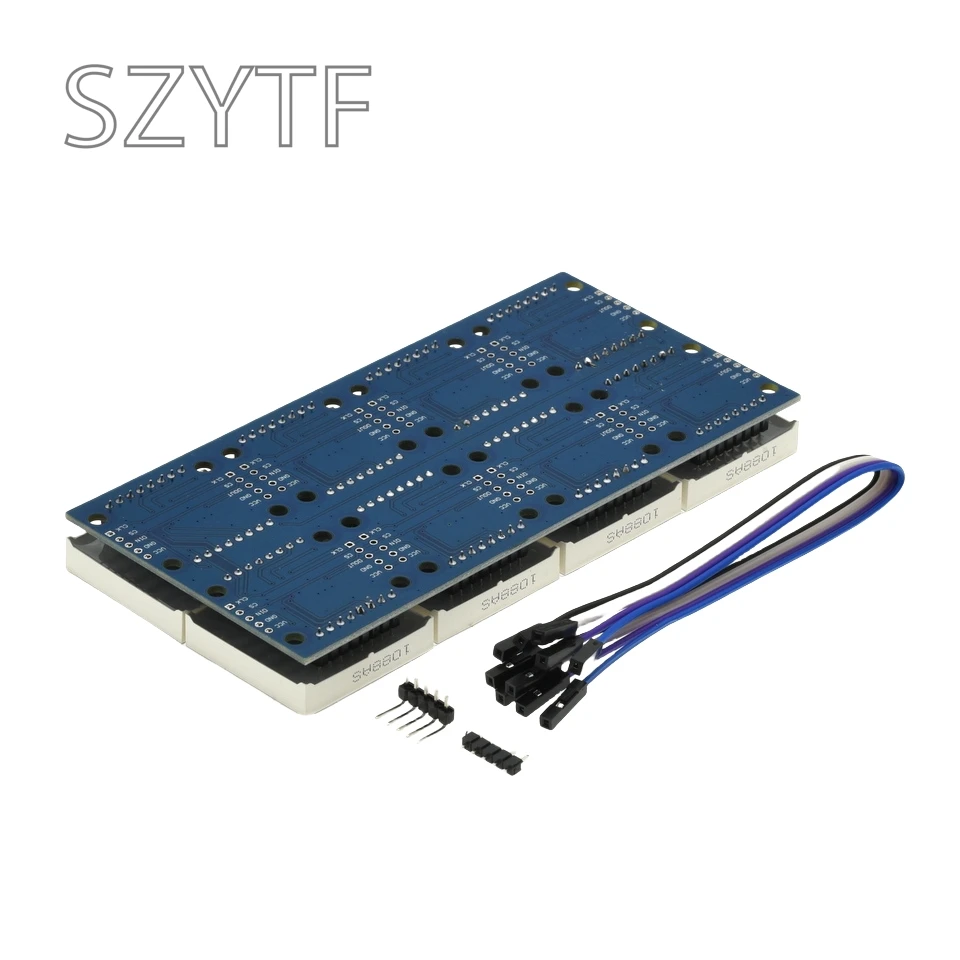

Parámetros del módulo de matriz de puntos de ocho bits 7219:
1. Un solo módulo puede conducir un entramado de cátodo común de 8*8
2. Voltaje de funcionamiento del módulo: 5V
3. Tamaño del módulo: 3,2 cm de largo x 3,2 cm de ancho x 1,3 cm de alto
4. Con 4 agujeros de tornillo fijos, apertura 3mm
5. La interfaz Io de correa modular admite múltiples módulos en cascada
Instrucciones de Cableado:
1. El lado izquierdo del módulo es el puerto de entrada y el lado derecho es el puerto de salida.
2. Al controlar un solo módulo, solo necesita conectar la CPU del puerto de entrada
3. Cuando varios módulos están en cascada, 1 los terminales de entrada de cada módulo están conectados CPU la terminación de salida primero 2 la entrada del módulo 2 los terminales de salida de cada módulo están conectados a 3 la entrada de módulos, Y así sucesivamente...
Microordenador de un solo chip To51, por ejemplo:
VCC→ 5V
GND→ GND
DIN→ P2.2
CS→ P2.1
CLK→ P2.0
