Descripción
La placa de evaluación UJA1169AF-EVB de semiconductores es una plataforma de demostración y desarrollo para los chips base del sistema CAN (SBC) UJA1169A.Los SBC UJA1169A contienen un transceptor HS-CAN compatible con ISO 11898-2:2016 y SAE J2284-1 a SAE J2284-5.Los dispositivos cuentan con CAN FD de hasta 5 Mbit/s y una fuente integrada de 5 V o 3,3 V y 250 mA.Los SBC UJA1169A también cuentan con un vigilancia y una interfaz periférica serie (SPI).Los SBC se pueden operar en modos de espera y suspensión de corriente muy baja con capacidad de bus y activación local.El suministro del microcontrolador se apaga en modo Sleep.

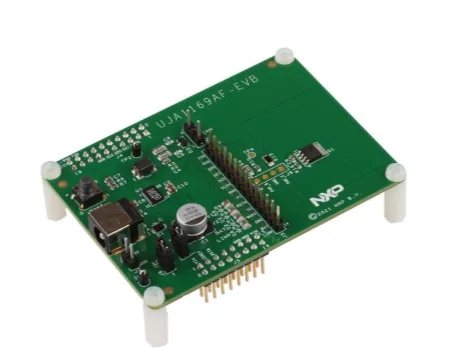

La placa de evaluación UJA1169AF-EVB de semiconductores incluye la variante UJA1169ATK/F del dispositivo de destino junto con los componentes necesarios para admitir la funcionalidad básica UJA1169A. La placa de evaluación contiene circuitos para suministro de batería protegido contra polaridad inversa, LED de estado para señales BAT, V1, V2/VEXT y LIMP, transistor PNP externo para gestión térmica, activación local y terminación de bus CAN. La placa de evaluación también cuenta con varias filas de encabezado (paso de 2,54 mm) para conectar la interfaz MCU y las señales de la aplicación. Los encabezados en la parte inferior son compatibles con la distribución de pines Arduino Uno, lo que permite conectar la placa directamente a una variedad de placas de evaluación MCU.
