Uds TM1637 para Arduino, 7 segmentos, 4 Bits, 0,36 pulgadas, reloj, Módulo De Pantalla LED, tubo Digital, cuatro controladores de serie, ánodo rojo

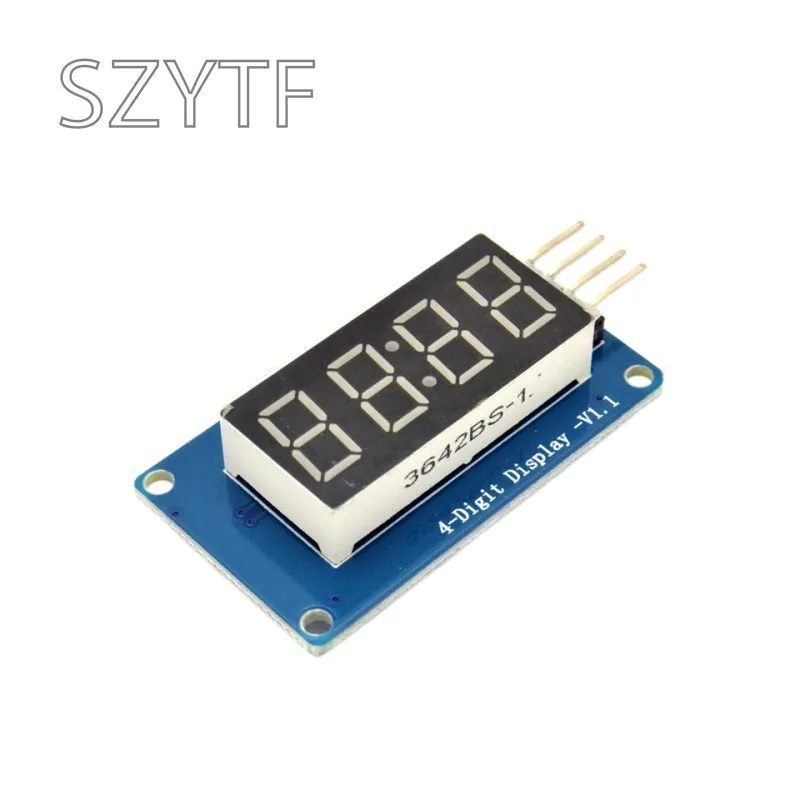

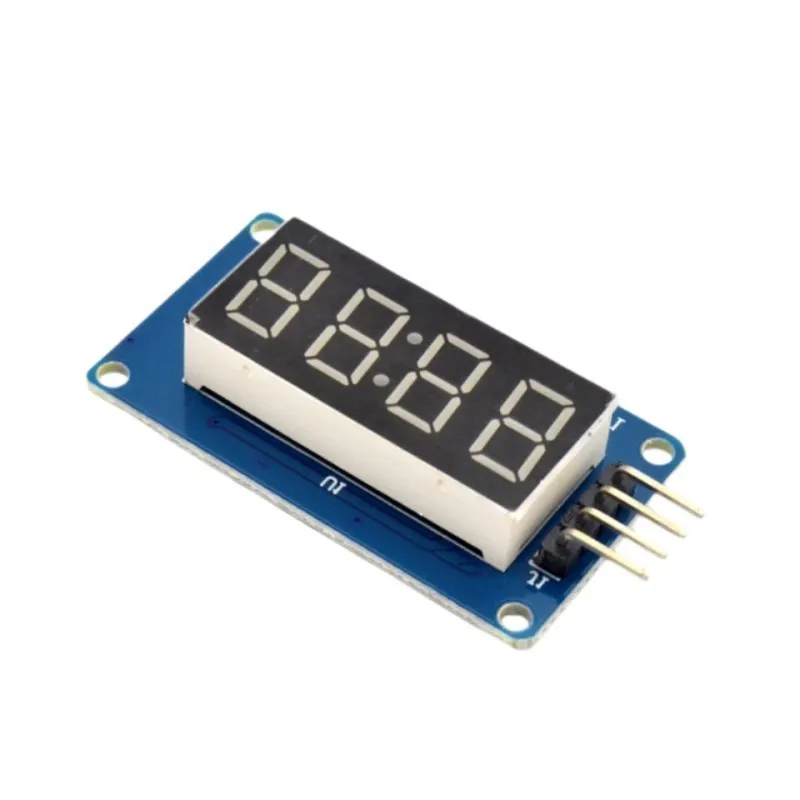

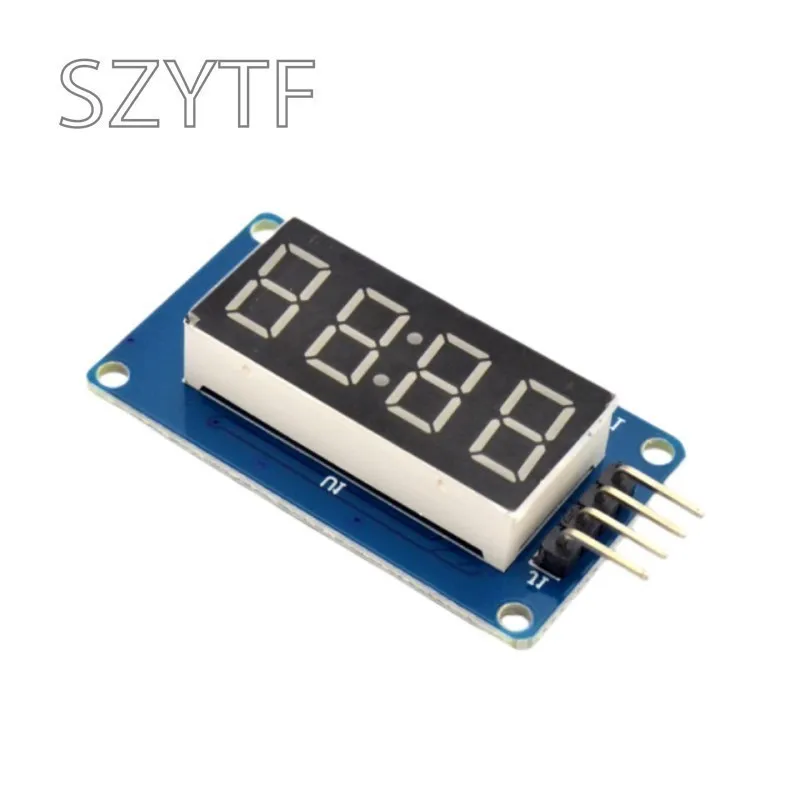

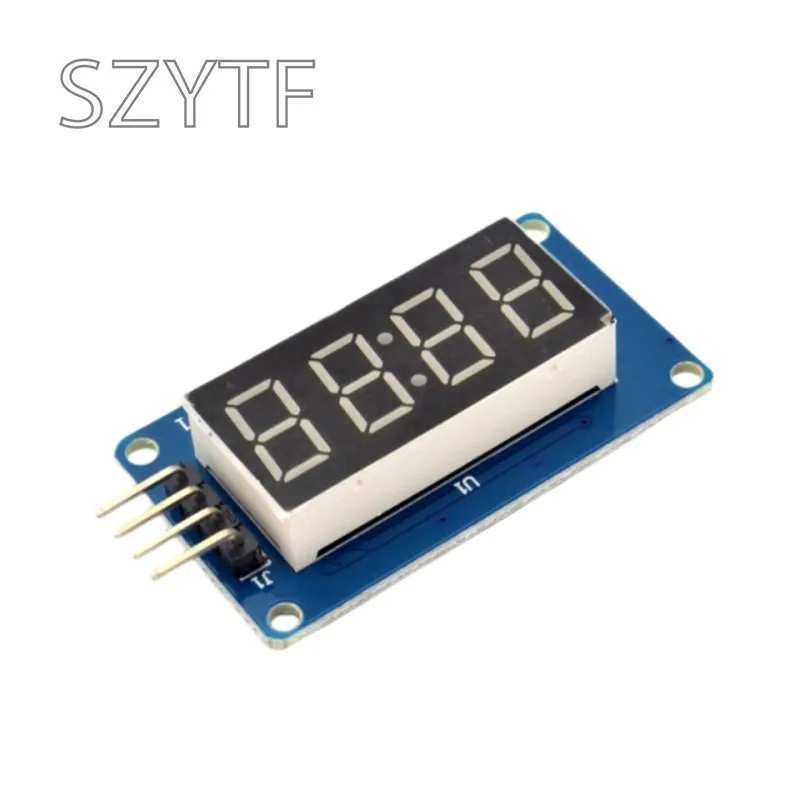

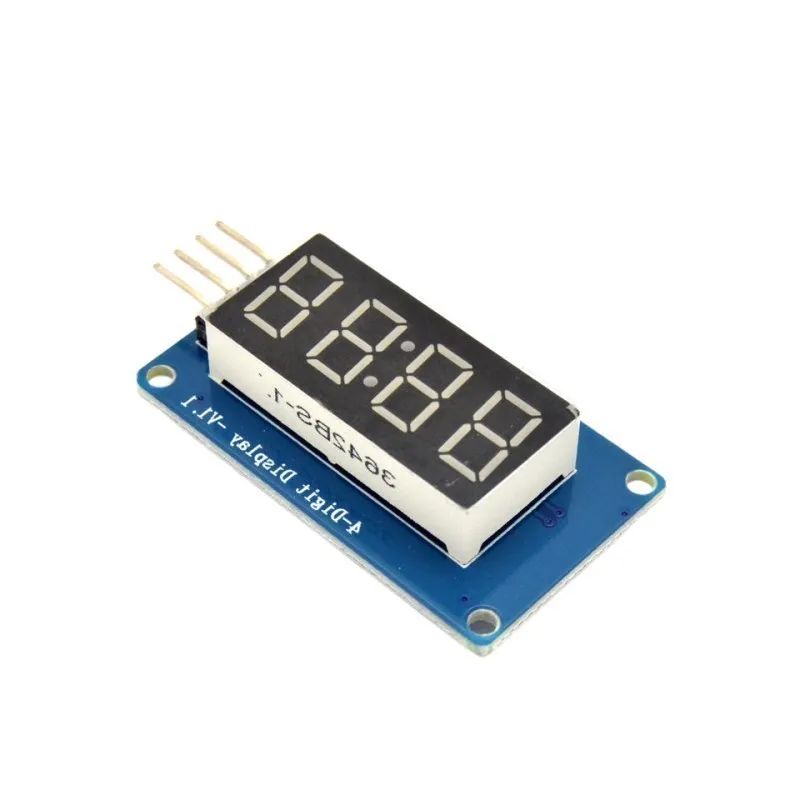

El módulo es un módulo de visualización de 12 pines con un tubo digital común de 4 puntos (0,36 pulgadas) con un punto de reloj. El chip del controlador es TM1637. Solo necesita 2 líneas de señal para permitir que la MCU controle el tubo digital de 4 bits y 8 segmentos.

Las características del módulo son las siguientes:

El dispositivo de visualización es un tubo digital rojo Yang de 4 dígitos

Tubo Digital 8 niveles escala de grises ajustable

El nivel de interfaz de control puede ser de 5V o 3,3 V

Orificios de posicionamiento de tornillos de 4 M2 para una fácil instalación

Proyecto

Valor mínimo

Valor típico

Máximo

Unidad

Voltaje

3.3

5

5.5

VDC

Corriente (@ 5V)

-

30

80

MA

Tamaño

42x24x12

Mm

Peso

8

G

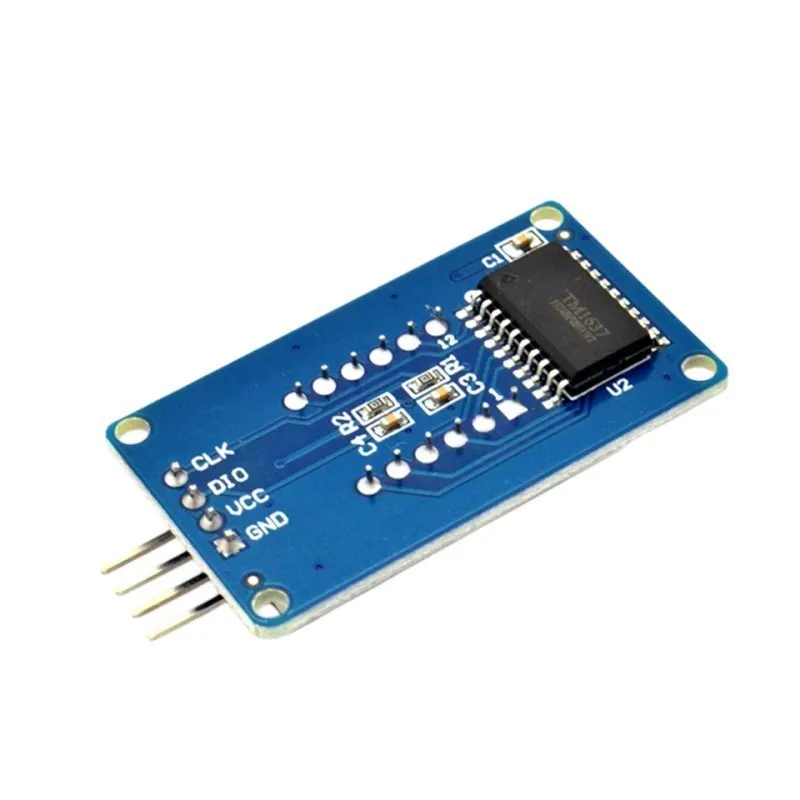

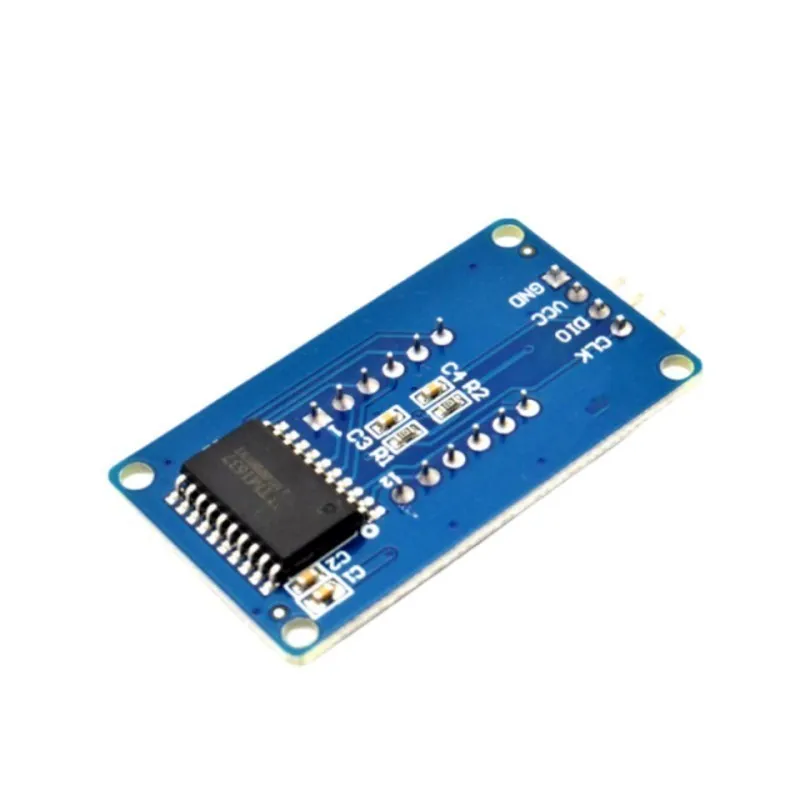

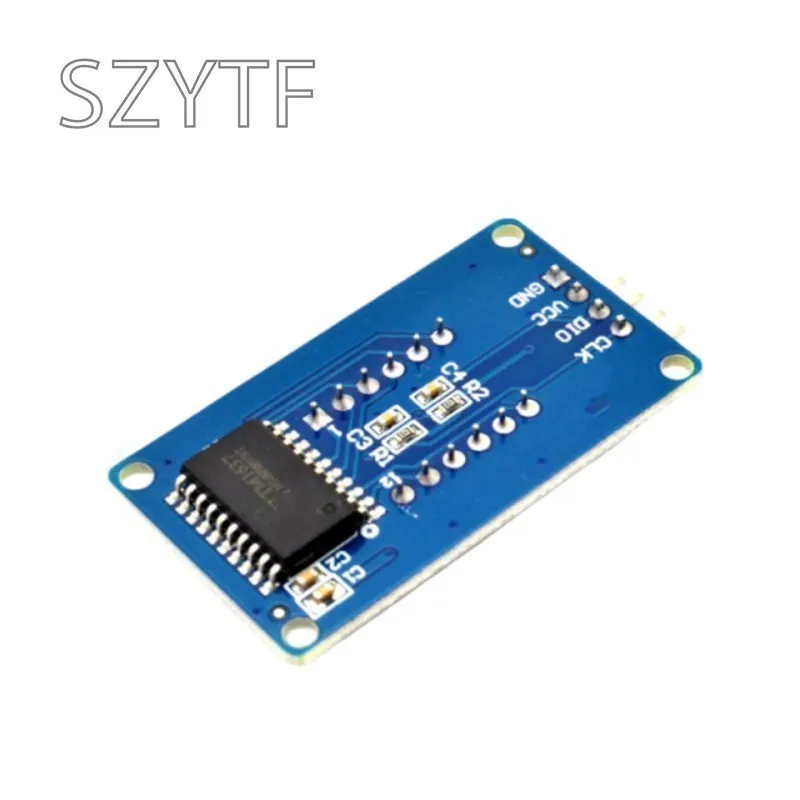

Interfaz de control Un total de 4 pines (GND, VCC, DIO, CLK), GND está conectado a tierra, VCC es la fuente de alimentación, DIO es el PIN de entrada y salida de datos, CLK es el PIN de señal de reloj;

Tubo digital: ánodo común de 4 dígitos con un tubo digital de 0,36 pulgadas con un punto de puntuación, resaltado en rojo;

Orificio de posicionamiento: orificios de posicionamiento de tornillo de 4 M2, el diámetro del orificio es de 2,2mm, lo que hace que el módulo sea fácil de instalar y colocar, y realizar la combinación del módulo;

Descripción general de las rutinas de la biblioteca:

1. Pantalla de reloj: Utilice el temporizador 1 de la MCU en la placa base para cronometrar y deje que se muestre la pantalla de 4 dígitos.

2. Flujo numérico: 0 ~ 9, A, B, C, D, E, F y otros 16 caracteres fluyen de derecha a izquierda.

3. Cronómetro: Use el temporizador 1 de la MCU en la placa base para cronometrar y use el botón para realizar la función de cronómetro.

Equipo experimental:

Una placa base compatible con Ard uino Cat Duino (no familiarizado con el hardware de código abierto se puede entender como la placa de desarrollo del microcontrolador Atmega328P) y un mini cable USB;

1 Módulo de visualización de tubo digital de 4 dígitos;

4 líneas DuPont macho a hembra para conectar la interfaz de control del módulo y la placa de desarrollo Cat Duino;

Procedimiento experimental:

1. Utilice 4 líneas DuPont macho a hembra, módulo de pantalla digital de 4 dígitos conectado a Cat Duino, como se muestra en la siguiente tabla y figura

Gato Duino

Cable

Módulo pantalla digital de 4 dígitos

GND

Línea negra

GND

5V

Línea roja

VCC

D2

Línea amarilla

DIO

D3

Línea blanca

CLK

2. Conecta el Catduino con mini USB. Si está utilizando la placa base por primera vez, su controlador USB a serie puede encontrar los controladores USB de los controladores en el directorio IDE Arduino.

3. Vuelva a abrir el IDE Ard uino y haga clic en el botón Abrir en la barra de herramientas para abrir la rutina NumberFlow en DigitalTube.

Seleccione el puerto serie, el nombre de la placa y haga clic en el botón Grabar. Esta rutina puede hacer que 16 caracteres de 0 ~ 9, A, B, C, D, E, F, etc. fluyan de derecha a izquierda.

La Función de ajustar la escala de grises del tubo digital es la función set() en la clase TM1637, y el parámetro de entrada es 0 ~ 7. Cuanto mayor sea el número, mayor será el brillo.
