Descripción

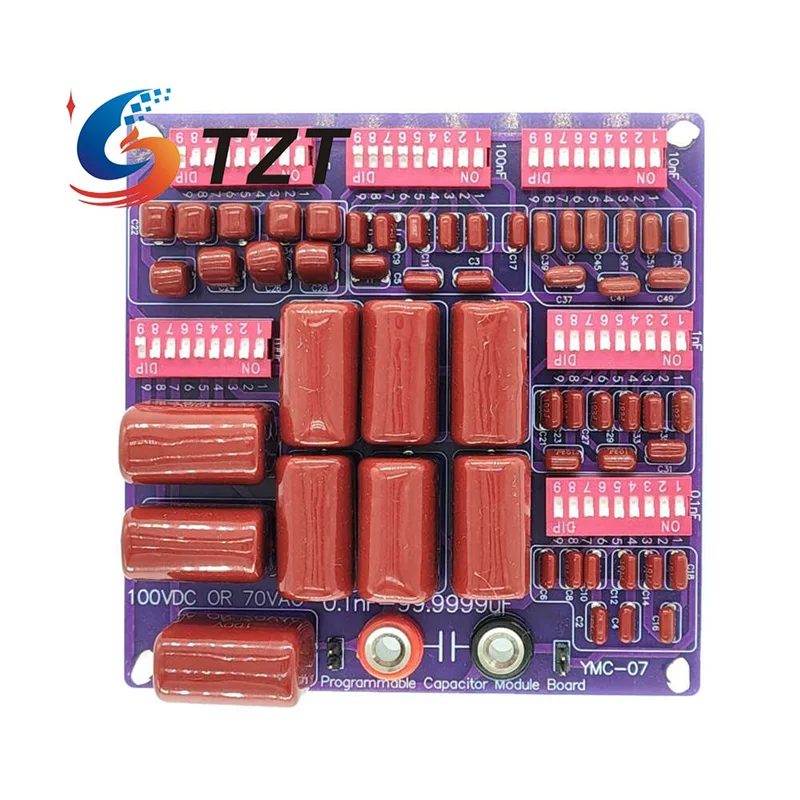

TZTYMC-07 100VDC o 70VAC 0,1nF a 99,9999uF Módulo de placa de condensador programable para multímetros
Especificaciones:
* Nombre del producto: Caja de condensador programable de 6 etapas
* Rango de capacitancia: 0,1 nF-99,9999 μF
* Tipo de condensador: Condensadores CBB (los condensadores CBB ofrecen una excelente estabilidad y una variación mínima de capacitancia)
* Clasificación de voltaje: 70 V CA o 100 V CC
* Dimensiones: 100 mm × 100 mm × 33 mm
* Peso: 160 g
* Interfaz de salida: conectores banana de 4 mm y cabezales de 2 pines
Cantidad de condensador:
* 0,1nF – 9 piezas
* 1nF – 9 piezas
* 10nF – 9 piezas
* 100nF – 9 piezas
* 1μF – 9 piezas
* 10μF – 9 piezas
Aplicación:
1.Se utiliza como condensadores de baja ESR en fuentes de alimentación de modo conmutado y placas de circuito de audio para filtrar, reducir la ondulación de energía y producir una salida de CC más limpia.
2.Proporciona valores de capacitancia estándar (por ejemplo, 50 nF, 50 μF y 100 μF) para calibrar el rango de capacitancia de los multímetros digitales para FLUKE.
3.Se utiliza en la educación electrónica para ayudar a los estudiantes a comprender los tipos, valores de condensadores y cómo cambia la capacitancia cuando los condensadores están conectados en serie o en paralelo.
Instrucciones de uso:
* La capacitancia se ajusta habilitando interruptores DIP.Conducir un interruptor DIP en ON permite el condensador correspondiente.
Método de calibración del multímetro:
* Debe tener un instrumento de referencia que pueda medir la capacitancia con precisión, con un nivel de precisión al menos uno o dos grados más alto que el multímetro que se está calibrando.
* Utilice los interruptores DIP para configurar un valor de capacitancia conocido (por ejemplo, 100 nF, 1 μF, 10 μF y 100 μF) y utilice este valor conocido para transferir la calibración al multímetro.
* Los cabezales de clavija que se muestran en la imagen son principalmente para mayor comodidad cuando se utilizan clips de puente para medir la capacitancia, lo que facilita la calibración.
Lista de embalaje:
* 1 × Placa de condensador programable
