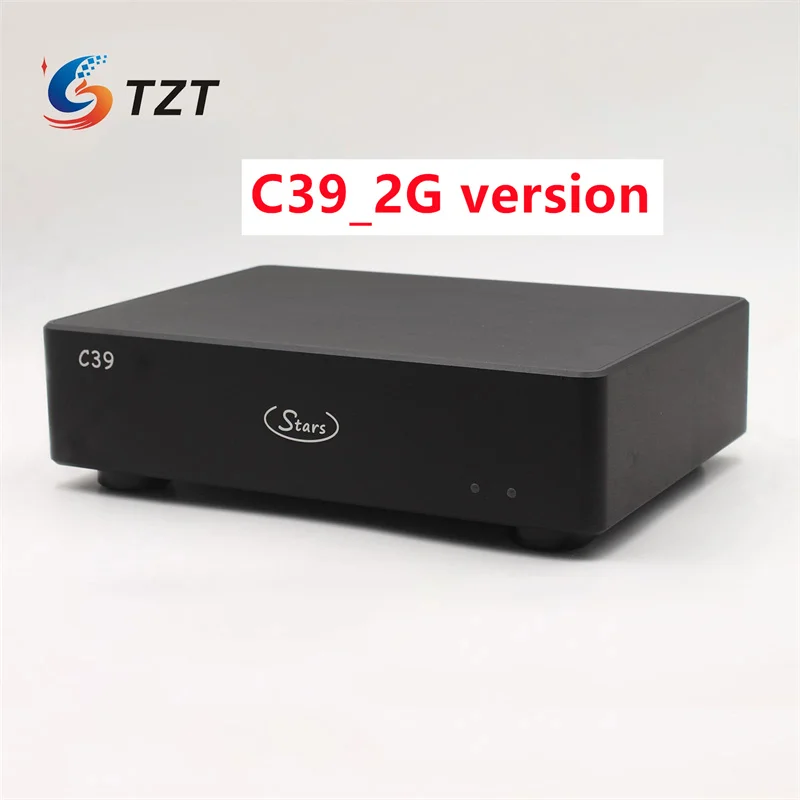

TZT Ustars Audio C39 2G/8G Puente de audio de alta fidelidad con fuente de alimentación lineal pura y OCXO para ROON Bridge Airplay

Puente de Audio Hifi TZT Ustars Audio C39 2G/8G con fuente de alimentación lineal pura y OCXO para ROON Bridge Airplay

Ventajas:
* Sincronización mundial del reloj de femtosegundos
* Entradas SFP y LAN
* OCXO incorporado
* PHY incorporado
* Admite reloj externo de 10MHz
* Salida USB nativa
* Diseño de sustrato PCB de 4 capas
* Estabilización de voltaje de bajo ruido UV multicanal
* Placa base personalizada de alta calidad

Características:
Mejora del sistema de reloj
El módulo central Raspberry Pi CM4 utiliza un oscilador de cristal pasivo de baja precisión como fuente de señal de reloj, lo que resulta en una menor calidad de la señal de reloj.Cuando el módulo CM4 se aplica al C39, se retira el oscilador de cristal pasivo original.Lo reemplazamos por una señal de reloj precisa y de alta calidad generada a partir de un oscilador de cristal controlado por horno (OCXO), que emite señales de 54 MHz y 25 MHz al módulo central CM4.El OCXO proporciona alta precisión y estabilidad.La actualización del reloj mejora significativamente la calidad del reloj del bus, mejorando el sonido general con una mejor extensión, claridad y detalle.

USB nativo
Como sabemos, todos los puertos USB del Raspberry Pi 4B se convierten desde la interfaz PCIe, lo que da como resultado un USB no nativo y una calidad de salida limitada.Sin embargo, el puente C39 utiliza el módulo central CM4, que emite directamente señales USB nativas de alta calidad de la CPU CM4 sin conversión, lo que reduce la pérdida de señal y minimiza la interferencia.La conexión USB nativa a la entrada USB de su decodificador proporciona una funcionalidad de puente superior, brindando un sonido nítido y delicado con un amplio escenario sonoro y un posicionamiento preciso.El rendimiento del C39 es claramente superior a la salida USB del Raspberry Pi 4B.

Sincronización precisa de la base
El C39 está equipado con un OCXO de alta gama que proporciona señales de reloj precisas para todo el sistema.Al incorporar una señal de reloj de 10 M, mejora en gran medida la claridad y transparencia del sonido, lo que da como resultado un escenario sonoro amplio y un posicionamiento preciso.

Reloj de nivel femtosegundo
El C39 cuenta con un sintetizador de reloj SI5340 de calidad profesional.Su fluctuación de salida es tan baja como 90 femtosegundos (fs), lo que proporciona a todo el sistema una señal de reloj sincronizada globalmente de alta calidad.Su rendimiento del reloj es muy superior al típico reloj de nivel ps, lo que garantiza una precisión y estabilidad excepcionales.

Entrada de reloj externa de 10 MHz
El C39 proporciona una entrada de reloj, lo que le permite conectar su reloj sincronizado de alta calidad para mejorar el rendimiento.Cuando el interruptor está configurado en la posición "EX", el C39 utilizará el reloj de entrada externo y el OCXO incorporado se apagará para reducir las interferencias, asegurando una mejor calidad de la señal.

Puertos USB duales
* El C39 está equipado con dos puertos USB.El puerto USB 2.0 emite directamente un USB nativo de alta calidad de la CPU con núcleo CM4.El puerto USB 3.0 proporciona salida a través del chip PCIe a USB 3.0 de alta fidelidad, uPD720202.El uPD720202 está alimentado por una fuente de alimentación regulada lineal pura y mejorado con un reloj síncrono, mejorando significativamente su calidad de salida.
* Ambos puertos USB se pueden utilizar para conectar un decodificador.Exposen ligeras diferencias en las características del sonido: por ejemplo, el puerto USB 2.0 ofrece un sonido limpio con una sensación analógica más fuerte, mientras que el puerto USB 3.0 ofrece una mejor microdinámica y una resolución mejorada.Los puertos USB duales también brindan mayor comodidad para utilizar unidades de sistema USB como Diretta.

Interfaces de red LAN y SFP
El C39 proporciona un puerto LAN estándar (RJ45) para conectividad de red cableada.El puerto SFP ofrece una configuración más avanzada: cuando se usa con módulos e interruptores de fibra óptica compatibles, permite el aislamiento óptico para un rendimiento mejorado.El reloj síncrono PHY incorporado mejora aún más la claridad y transparencia del sonido.

Soporte de software
El puente de red C39 funciona con Raspberry Pi Compute Module 4 (CM4), con el mismo núcleo que Raspberry Pi 4B.En teoría, cualquier sistema compatible con Raspberry Pi 4B puede ejecutarse en el C39.Basados en nuestras pruebas reales, los software de uso común como Volumio, Ropieee, Moode y PiCorePlayer también son totalmente compatibles con el C39.

Al realizar el envío, preinstalaremos la versión oficial del sistema Ropieee.Este sistema ofrece una excelente calidad de sonido, características ricas y facilidad de uso.Una vez instalado y configurado, los usuarios generalmente no necesitan realizar más ajustes.Simplemente conéctelo a una red y el C39 admitirá las siguientes funciones:
* HQPlayer NAA
* Puente Roon
* UPnP
* AirPlay (para sistemas Apple)
* Squeezelita (para Daphile)

Si necesita que instalemos otros sistemas, como PiCorePlayer, Volumio o Moode, contáctenos antes de realizar su pago.

Recordatorio especial:
1.Aunque el C39 está bien diseñado, funciona de manera excelente y ofrece una gama completa de funciones, es adecuado principalmente para usuarios con experiencia y conocimiento de Raspberry Pi.Nuestro soporte posventa se limita únicamente a problemas de hardware.Se recomienda a los usuarios sin experiencia considerar cuidadosamente si este producto es adecuado para ellos.
2.El C39 es un dispositivo relativamente sensible, por lo que se recomienda emparejarlo con equipos y cables de calidad para mejorar el rendimiento general.

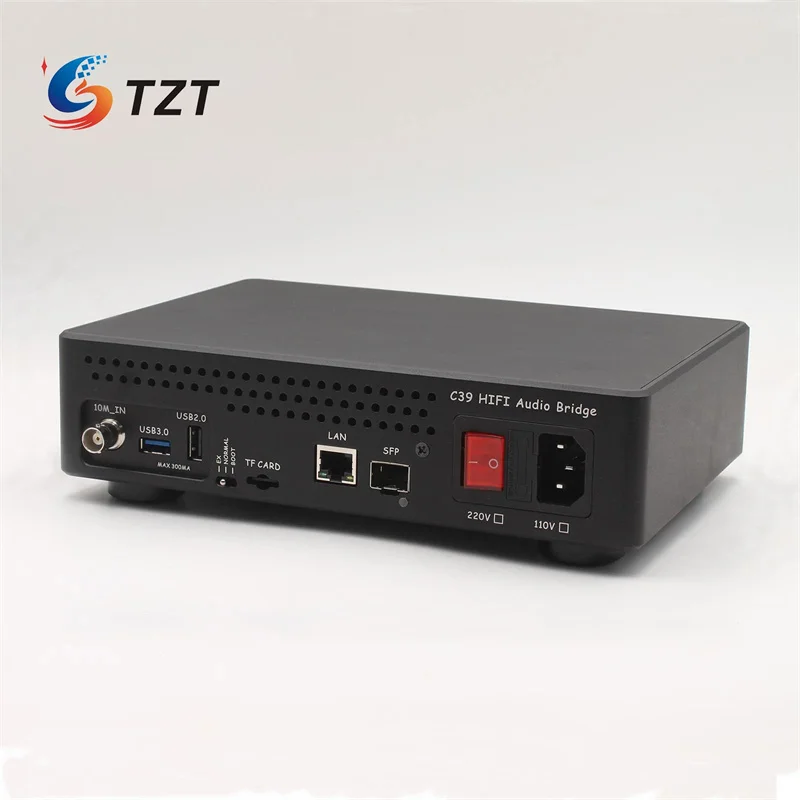

Especificaciones:
1.Entrada:
* Puerto RJ45 / Negociación automática 10M/100M/1000M x1
* Puerto SFP / 1000M (No negociación automática.Se puede configurar en 100M) x1
• El puerto SFP es compatible con módulos ópticos SFP de 1,25G, módulos de expansión RJ45 y algunos módulos ópticos de 10G.
• Nota: La máquina no admite WIFI ni Bluetooth.

* Conector BNC de entrada de reloj de 10MHz / Impedancia: 50R x1
• Admite la mayoría de ondas sinusoidales o cuadradas con niveles de 0,5 a 3,3 Vpp.

2.Salida:
* USB2.0 nativo x1
* USB3.0 x1
• Especificaciones compatibles: PCM: 44,1 KHz~768 KHz/32 bits y DSD: DSD64/128/256/512 (DSD nativo)

Recordatorio especial:
* Las salidas enumeradas anteriormente requieren que su decodificador admita estas especificaciones.
* Cuando se utiliza la salida USB para conectarse a un decodificador para decodificación DSD nativa, la entrada USB del decodificador debe ser compatible con Linux DSD nativo.
* La interfaz de salida USB no debe conectarse a dispositivos USB que dibujan más de 300 mA de corriente.Solo es adecuado para conectarse a la entrada USB de un decodificador u otros dispositivos USB de bajo consumo.

3.Especificaciones de energía:
* Entrada: CA 220 V
* El cable de alimentación incluido es un enchufe chino estándar de tres clavijas.Actualmente no se proporcionan otros estándares de enchufe.Si es necesario, reemplace el cable de alimentación por uno que se adapte a sus necesidades.
* Dado que el dispositivo no tiene un voltaje de fuente de alimentación ajustable, si necesita 110 V, comuníquese con el vendedor antes de realizar el pago.
* Consumo de energía: 20W

4.Especificaciones del chasis:
* Dimensiones: 230 mm x 55 mm x 160 mm (excluyendo las partes que sobresalen)
* Peso neto: aproximadamente 2,5 kg

Paquete incluido:
* 1 puente de audio de alta fidelidad
* 1 cable de alimentación CN AC220V
* 1 cable de programación USB

Detalles de empaquetado:
* Dimensiones del embalaje: 300 mm x 150 mm x 300 mm
* Peso del embalaje: Aproximadamente 3,15 kg

Nota:
* Tenga en cuenta que solo está disponible el cable de alimentación CN.
* El dispositivo funciona con una fuente de alimentación lineal pura y genera una cantidad significativa de calor durante el funcionamiento. Asegúrese de que la máquina esté colocada en un entorno abierto y bien ventilado.
