Descripción

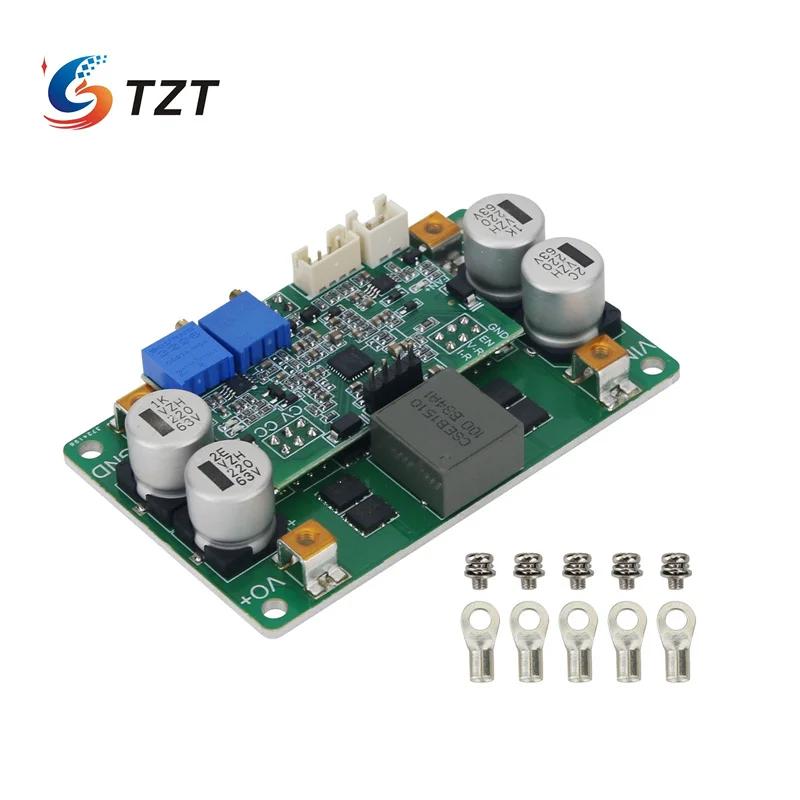

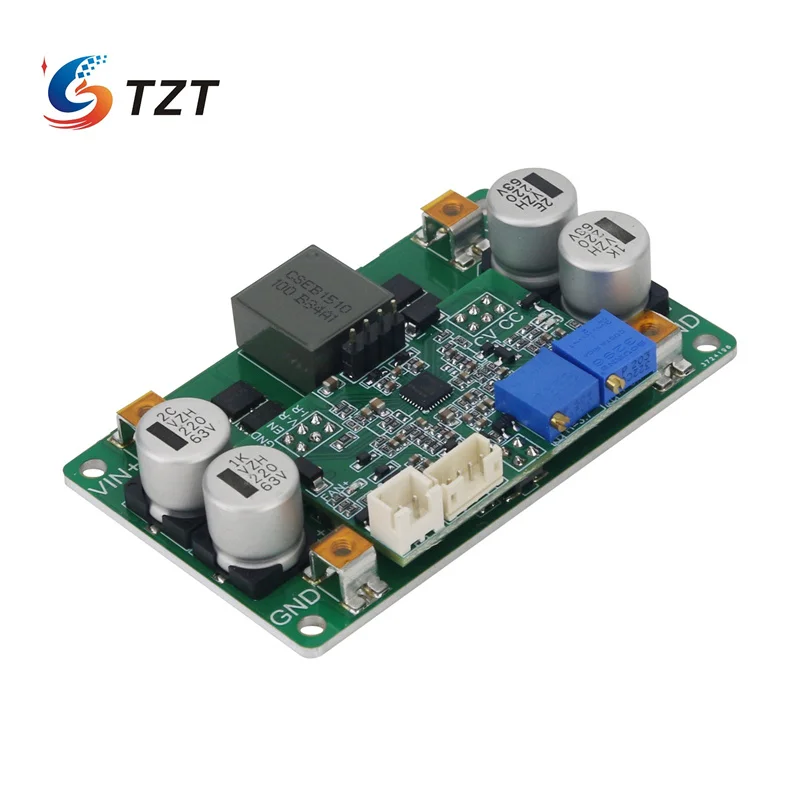

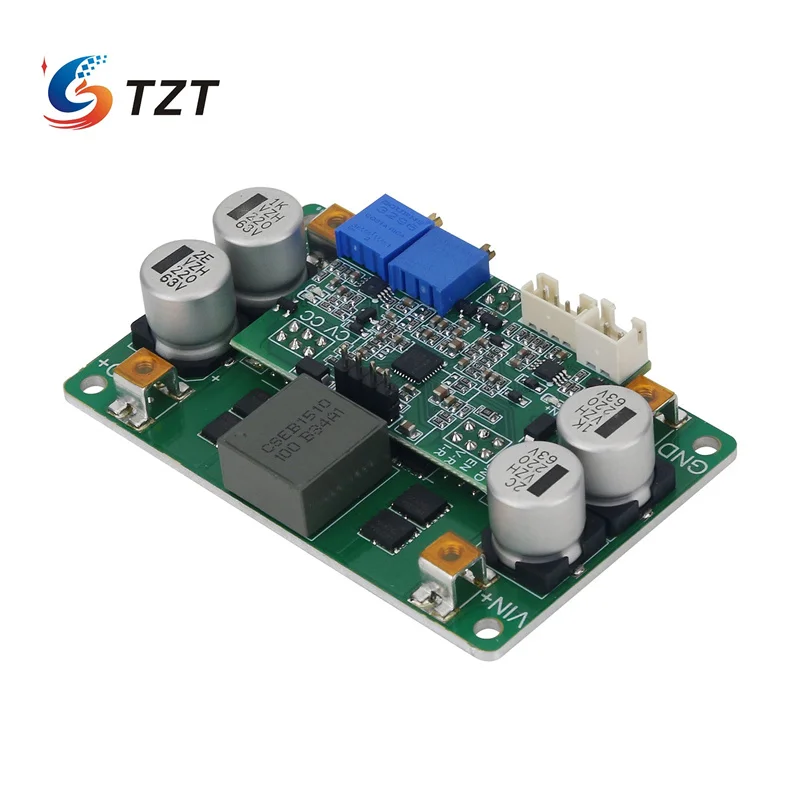

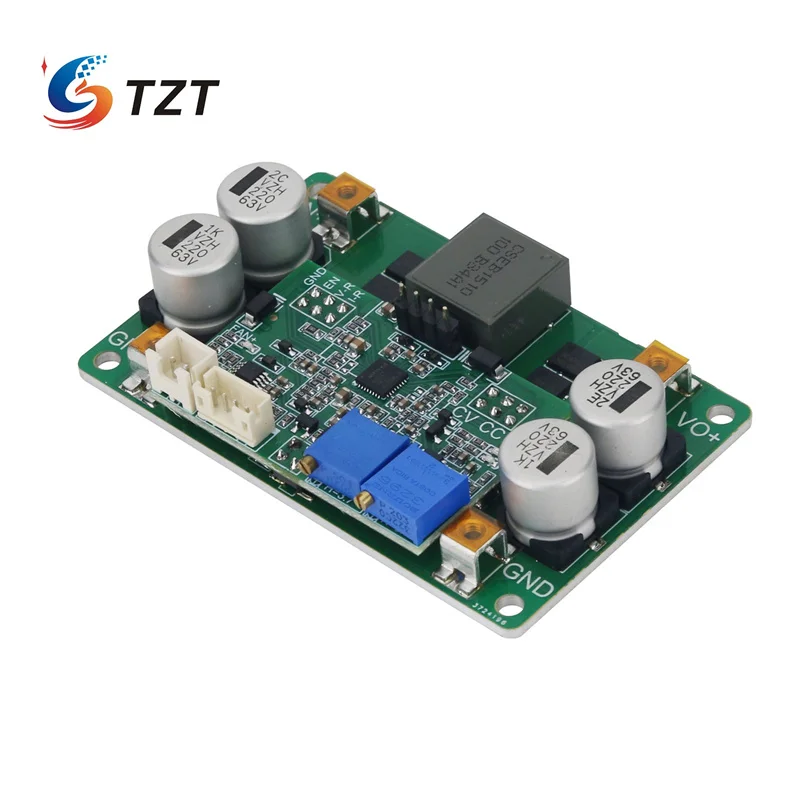

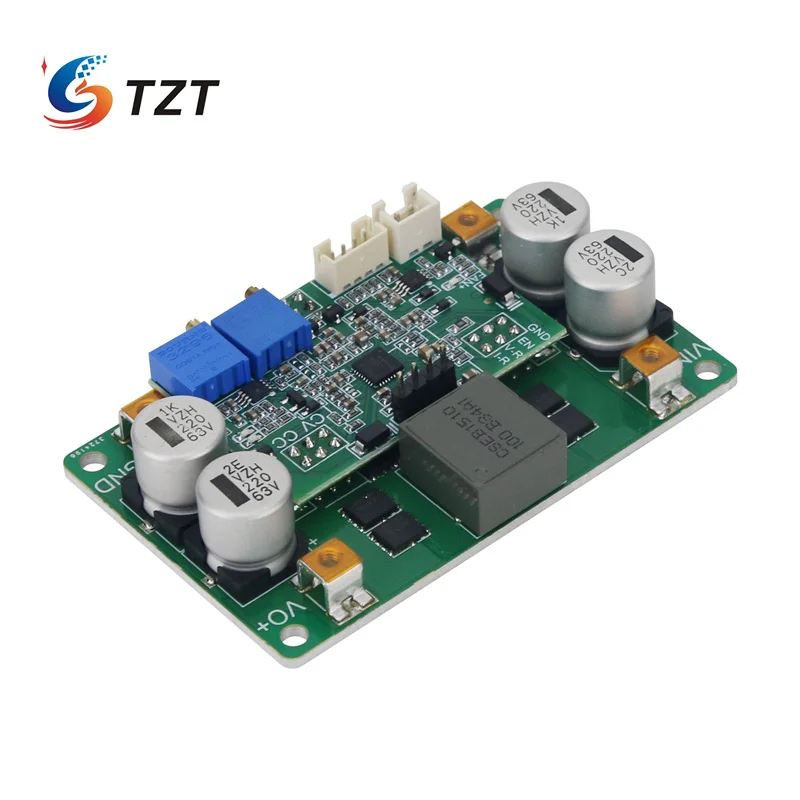

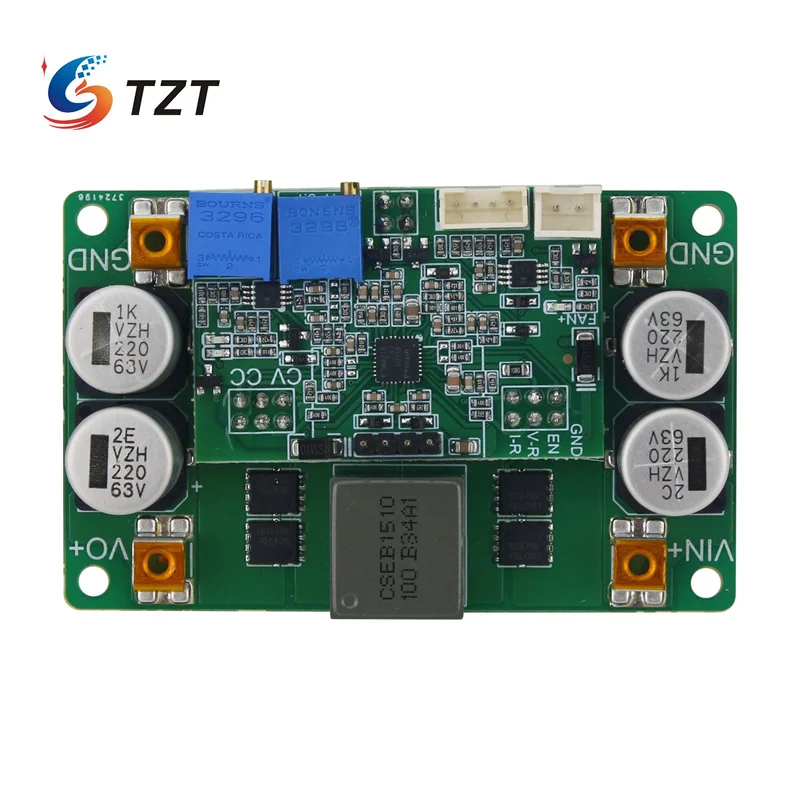

TZT 9-56V/2-20A DC Convertidor Buck Boost automático Convertidor reductor CC CV para carga de batería
Lea antes de comprar:
-Se recomienda encarecidamente el conocimiento técnico básico y la capacidad práctica.
-Los usuarios deben modificar parámetros como los parámetros de protección contra subtensión. Podemos decirle cómo modificarlo.
-Se recomiendan ciertas capacidades y equipos de Prueba y medición de la fuente de alimentación. No pruebe esta fuente de alimentación con una fuente de alimentación regulada ajustable de 3A utilizada en laboratorios.
-No pruebe la fuente de alimentación limitadora de corriente en modo CC con una carga electrónica.
-Rango de ajuste de corriente de salida: por ejemplo, la potencia de entrada es suficiente, la fuente de alimentación de salida es de 20V y se conecta una resistencia de 0.4Ω para ajustar el potenciómetro CC, la corriente de salida se puede ajustar a un máximo de 20A, pero no se puede ajustar al valor límite mínimo (excepto 0A).
Rendimiento típico:
-Buck-Boost síncrono de cuatro interruptores no aislado
-Amplia entrada DC 9-58V, salida DC 3-56V
-Eficiencia máxima 98.0%
-Protección contra sobrecorriente
-Protección contra cortocircuitos autorecuperación
-Encendido/apagado remoto
-Protección contra sobretemperatura
-Ventilador opcional con control de temperatura
-Indicador de corriente constante
-Voltaje y corriente de salida ajustables
-Corriente máxima del inductor de 20A
-Respuesta dinámica rápida, precisión de regulación de alto voltaje, operación de frecuencia constante MEI es conveniente para la predicción
-La potencia puede superar los 450W (entrada y salida 24V)
-Todas las pruebas se realizan a voltaje de entrada de 24V, con carga resistiva y temperatura ambiente de 25 °C
Atención:
1. Calcule si la carga máxima es adecuada de acuerdo con Lout=VIN * Iin * (0,92-0,98)/Vout. El rango de parámetros debe estar dentro de los valores anteriores, e Iin(max)=20A puede ajustarse a todos los parámetros. Por ejemplo, Vin=12V, Vout=24V, Lout=10A. Vin=48V, Vout=24V, Iout excede 15A.
2. La corriente de ondulación del condensador de salida de refuerzo es grande, la corriente de ondulación del condensador de entrada Buck es grande, reduce el calentamiento del condensador y extiende la vida útil, y el condensador electrolítico se puede conectar en paralelo.
3. La batería se puede conectar para cargar. El voltaje de salida debe ajustarse correctamente antes de conectarse a una batería objetivo. No conecte baterías con un voltaje de altura establecido.
4. El tiempo de inicio lento es el mismo que el tiempo de retardo controlado EN. El tiempo de inicio de salida debe ajustarse cuando el tiempo de inicio de la fuente de entrada sea largo. Por ejemplo, el tiempo de estabilización del voltaje de carga completa de la salida de adaptación de CA es de 50ms, y el tiempo de arranque de esta fuente de alimentación es de 2ms, lo que puede causar que la CA no arranque normalmente con carga.
5. El Límite de corriente no se puede estabilizar y ajustar continuamente dentro de 2A, y el rango de límite de corriente recomendado es 3-20A.
6. El intercambio en caliente frecuente no es compatible, porque el intercambio en caliente tiene una cierta posibilidad de daños en el equipo debido a la sobrecarga y el voltaje.
7. Solo se puede utilizar en sistemas de CC. Si hay una fuente de alimentación conmutada, es necesario prestar atención a los problemas de aislamiento y conexión a tierra de la red eléctrica.
8. Algunos parámetros pueden ajustarse para diferentes aplicaciones.
Paquete incluido:
-1 Placa de alimentación
Nota:
-La batería no está incluida en el paquete.
Atención:
1. La fuente de alimentación de prueba debe garantizar que la fuente de entrada pueda proporcionar una corriente lo suficientemente grande ( 22A) para garantizar que la fuente de alimentación no se colapse o incluso se dañe, especialmente cuando se inicia con carga.
2. El tiempo de arranque de la fuente de entrada debe ser menor que el tiempo de inicio de esta fuente de alimentación (e.g., usando un adaptador como entrada), de lo contrario puede que no sea posible comenzar con la carga.
3. El cable de entrada conectado a esta fuente de alimentación no debe ser demasiado largo (la resistencia interna del cable no debe ser demasiado grande), de lo contrario la fuente de alimentación puede oscilar y ser anormal.
4. Si hay diodos en serie con la fuente de entrada a esta fuente de alimentación, la fuente de alimentación puede dañarse por la sobrecarga causada por el encendido-apagado instantáneo (efecto BOOST de línea).
5. No Utilice el modo CC de una carga electrónica como carga de esta fuente de alimentación. Se recomienda utilizar el modo CR. El modo CC consume corriente, esta fuente de alimentación es limitada y el estado de corriente constante hará que esta fuente de alimentación se bloquee.
6. Se recomienda conectar el voltaje de salida ajustado con una carga resistiva (carga ficticia) con una pequeña corriente para garantizar el ajuste en tiempo real del potenciómetro de voltaje de salida, de lo contrario, el voltaje de salida cambiará lentamente y el valor de ajuste será inexacto.
