TZT-AMPLIFICADOR DE potencia de Audio Clase AB MOSFET L7, placa amplificadora de doble canal, 300-350WX2, por LJM
31,59 € 38,52 €
Selección del modelo
Color

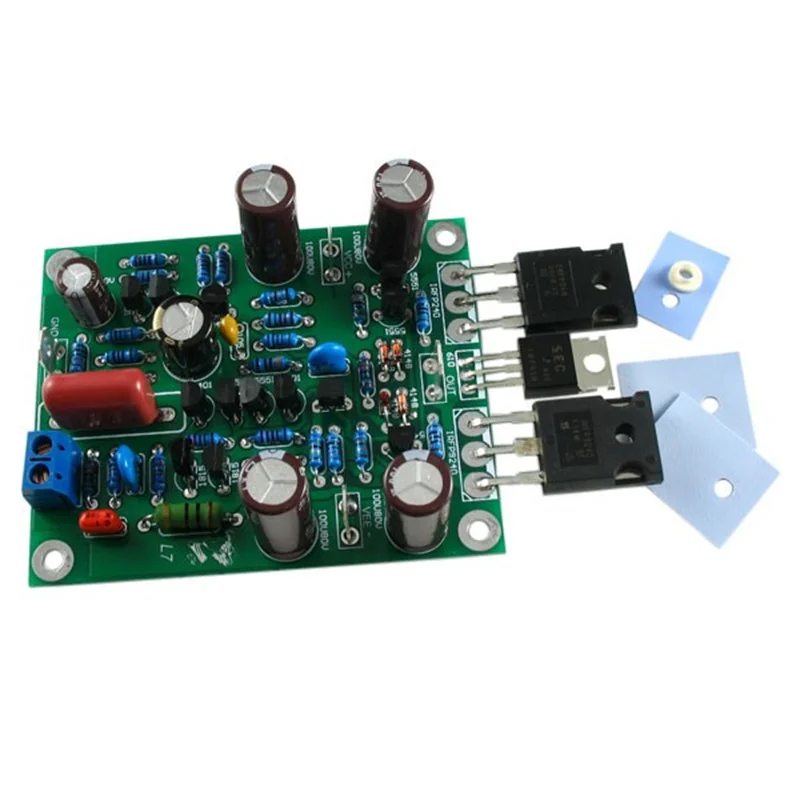

Kit de placas amplificadoras de potencia de audio L7 MOSFET de doble canal 300-350W sin montar
Características:
-Requiere transformador AC 50V(o inferior) x2, o DC ± 70V(o inferior), 100W(o superior).
-Etapa de entrada de retroalimentación complementaria usando CFP. Amplificación de voltaje de un solo extremo.
-Trabajo de clase AB.
-Tamaño de PCB=78*63 MM
-La etapa de salida cuenta con Alemania VISHAY IRFP240, salida FET IRFP9240
-Utiliza condensadores de acoplamiento MKP avanzados.
-Utiliza controlador MOSFET flotante, diseñado por LJM.

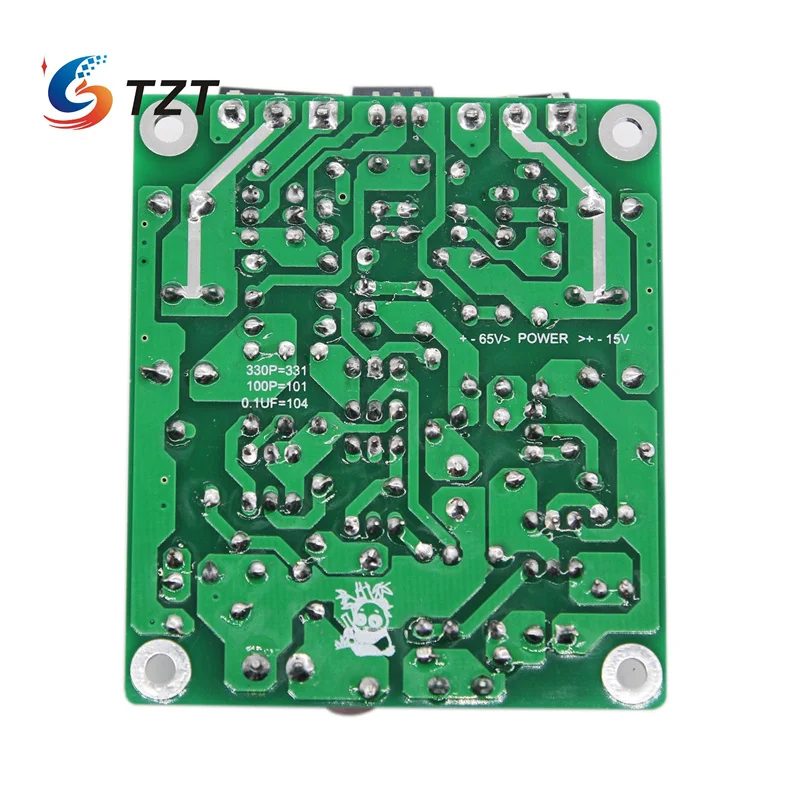

-Número de identificación de PCB en una instalación detallada y fácil de usar. Solo necesita instalar las piezas correspondientes en las posiciones relacionadas.
-Tenga en cuenta que el aislamiento debe instalarse debajo del transistor IRF610, debe usar películas aislantes, partículas aislantes.
-Este es un kit de bricolaje, debe soldar usted mismo.
Especificaciones:
-Potencia de salida de 150W 8R DC + - 56V
300W 4R DC + - 56V
350W 2R DC +-45V
-Rango de frecuencia 4HZ-3DB, 350K.
-THD 0.01% 100W 1K HZ
-SR=38V/US
-SNR 99DB
Paquete incluido:
-1 Juego de placa amplificadora de potencia
Nota: Se NECESITA MONTAJE.

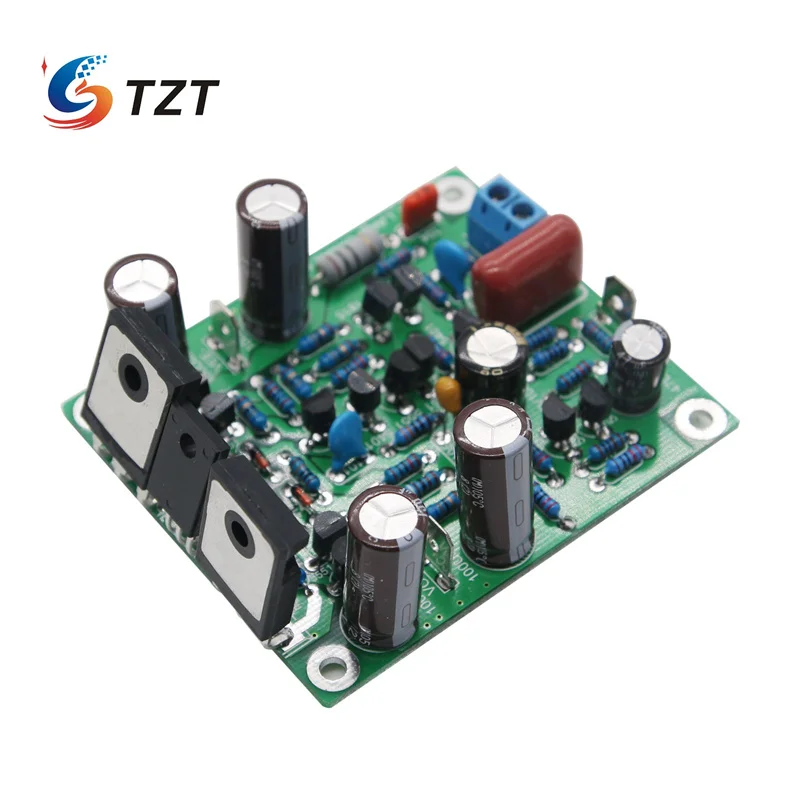

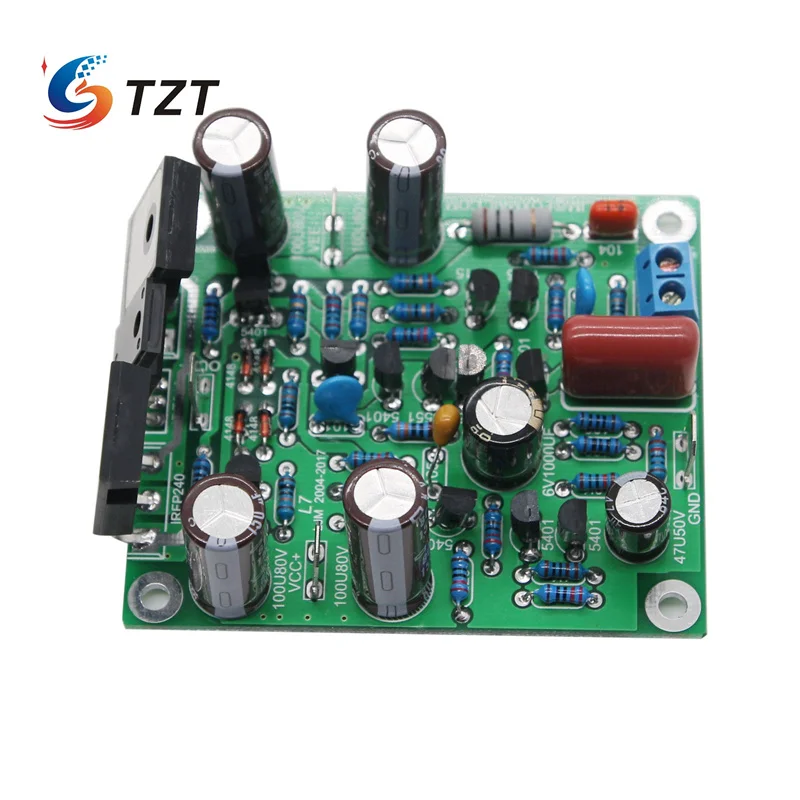

Clase AB MOSFET L7 Amplificador de potencia de audio Tableros terminados DUAL-CHANNEL 300-350WX2

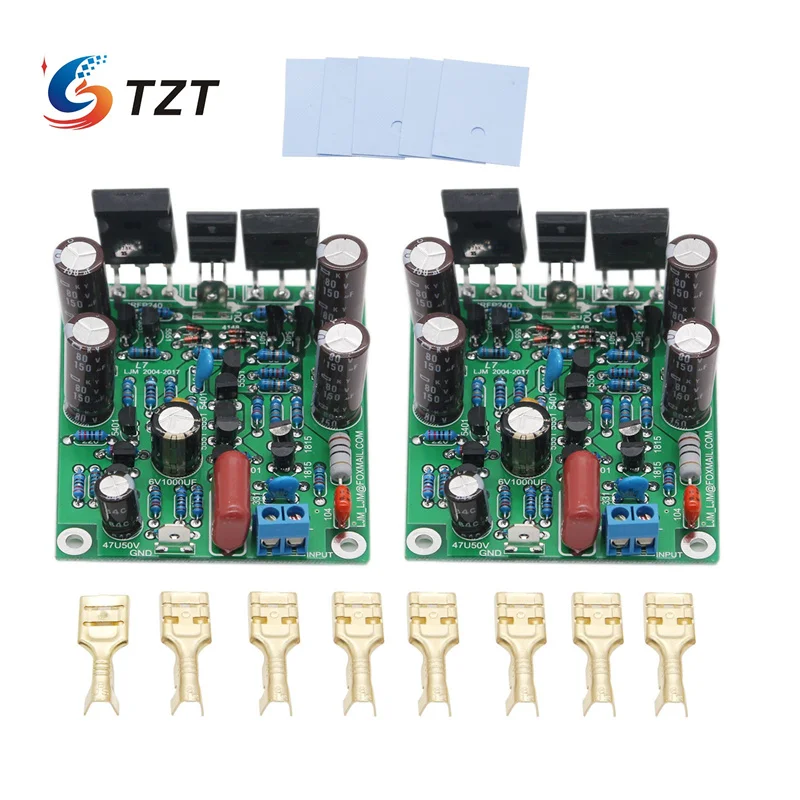

Placas terminadas de amplificador de audio MOSFET de 2 canales L7.
Parámetros:
-Potencia de salida de 150W 8R DC + - 56V
-300W 4R DC + - 56V
-350W 2R DC +-45V
-Rango de frecuencia 4HZ-3DB, 350K.
-THD 0.01% 100W 1K HZ
-SR=38V/US
-SNR 99DB
-Sensibilidad de entrada: 1,8 V
-Etapa de entrada de retroalimentación complementaria usando CFP. Amplificación de voltaje de un solo extremo.
-Trabajo de clase AB.
-Tamaño de PCB=78*63 MM
-La etapa de salida cuenta con Alemania VISHAY IRFP240, salida FET IRFP9240
-Utiliza condensadores de acoplamiento MKP avanzados.
-Utiliza controlador MOSFET flotante, diseñado por LJM.
-Número de identificación de PCB en una instalación detallada y fácil de usar. Solo necesita instalar las piezas correspondientes en las posiciones relacionadas.
-Tenga en cuenta que el aislamiento debe instalarse debajo del transistor IRF610, debe usar películas aislantes, partículas aislantes.
-Requisito de potencia: ± 65V CC
El paquete incluye:
Comprar TZT-AMPLIFICADOR DE potencia de Audio Clase AB MOSFET L7, placa amplificadora de doble canal, 300-350WX2, por LJM
Opiniones de clientes que compraron este producto
El kit llegó rápidamente: en 2 semanas a Nueva Zelanda. Gracias vendedor. Primera impresión... prácticamente un kit "producción en masa" con todos los componentes amontonados en una bolsa de plástico no antiestática. Todo está ahí, sin que falte nada. Los FET deberían tener al menos protección con papel de aluminio o algo similar. Tengo mi propio stock de todos los FET, así que no utilicé los que me proporcionaron. La calidad de la PCB es excelente, con orificios pasantes chapados. Solo asegúrate de soldar los componentes correctos, ya que quitarlos puede ser complicado y probablemente dañar las pistas de cobre. Las posiciones de los componentes están bien marcadas, por lo que la construcción es muy sencilla. Estoy usando un suministro de + - 60vdc que está cerca del máximo recomendado. Sin problemas al encender... y la salida sin carga es de 7 milivoltios, lo que indica etapas de ganancia estables. Aún no he comprobado la potencia de salida porque necesito un disipador de calor más grande. Publicaré más adelante sobre las pruebas. Hasta ahora, 4.5 estrellas, pero le daré 5 por el momento.
Llegó en 10 días al Reino Unido. Ambas placas parecen de una fabricación de alta calidad. Instalado en caja con suministro de CC 35-0-35. Menos de 3 mV CC compensan cada canal. Suenan muy bien, pero no tan bien como el L12-2 o el Twin TDA7293. Están a la par con el Quad LJM 405.2. Ambos montados en plano en un disipador de calor de 4 kg de un amplificador redundante de 500 vatios. Altamente recomendado.
