Descripción

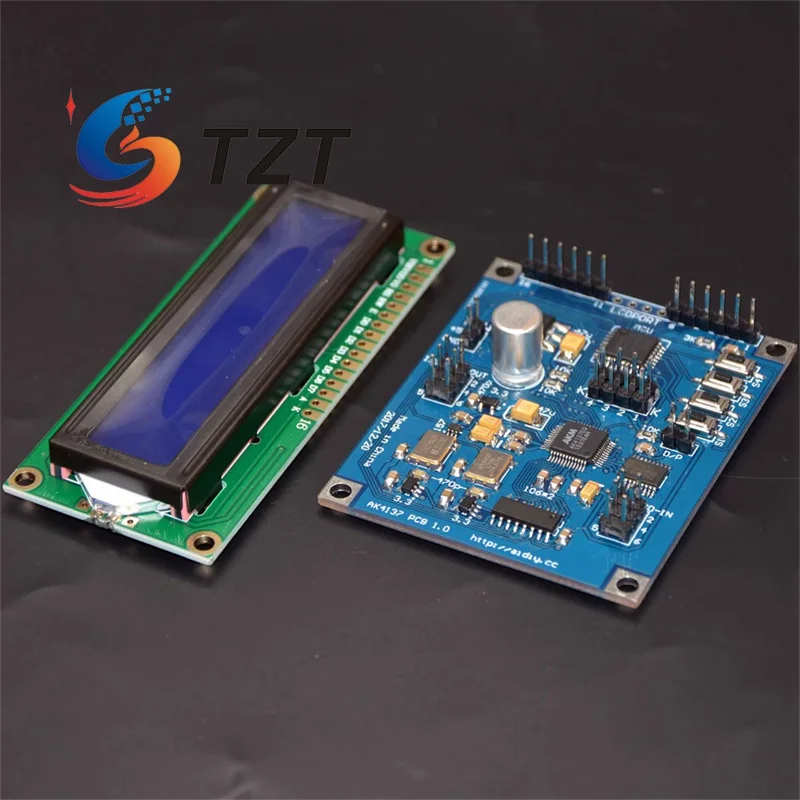

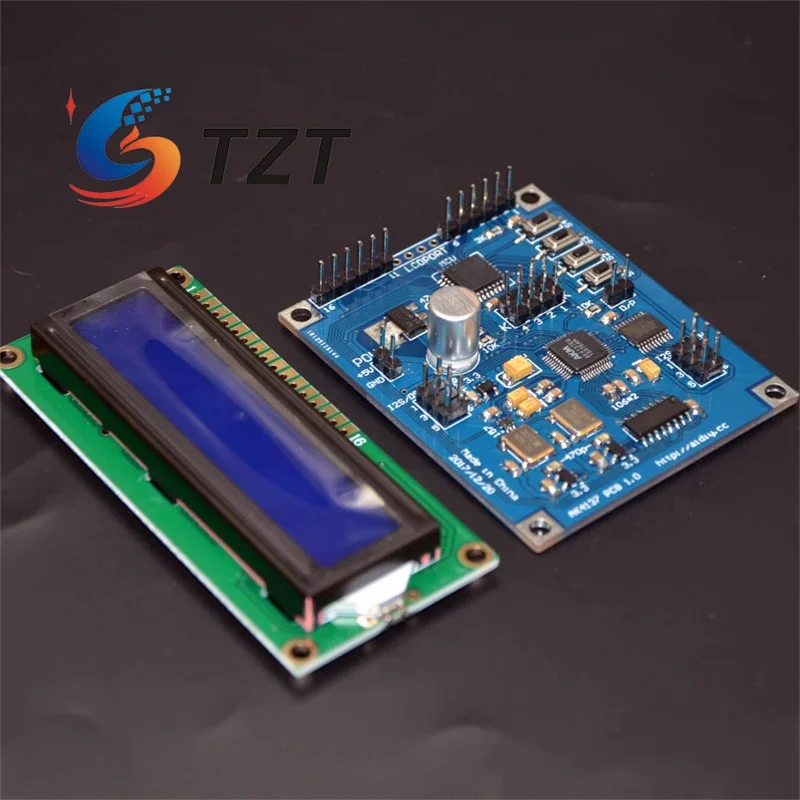

TZTConvertidor de tasa de muestra AK4137 I2S/DSD (versión estándar) Entrada DoP de conversión PCM/DSD + LCD 1602
Características:
* Placa convertidora de velocidad de muestra AK4137 I2S/DSD
* Admite conversión I2S/DSD
* Admite entrada DoP
* El AK4137 admite: PCM a PCM (frecuencia de muestreo y formato de datos convertibles), DSD a DSD (frecuencia de muestreo DSD convertible), PCM a DSD, DSD a PCM, DoP a PCM y DoP a DSD
Comparación de versiones:
* Configuración del oscilador de cristal de versión estándar: 22,5792 MHz, 24,576 MHz
* Configuración del oscilador de cristal versión de baja frecuencia: 11.2896MHz, 12.288MHz
* Configuración del oscilador de cristal versión 768K: 22,5972MHz, 49,152MHz
Las funciones de salida admitidas, frecuencias de muestra y otros detalles de cada versión son como se muestran en la siguiente tabla:
El 8 de agosto de 2020, se actualizaron las funciones de los puertos K1 y K2, lo que les permitirá trabajar con la interfaz italiana para cambiar automáticamente la frecuencia de muestreo de entrada a la placa AK4137.
Para obtener más información, consulte la introducción detallada a continuación.Todas las siguientes descripciones detalladas se basan en la versión estándar como referencia.
Rango de señal de entrada de esta placa:
En modo PCM, puede aceptar:
* I2S (formato I2S, también llamado formato para Philips, 16–32 bits)
* LJ (formato jugificado a la izquierda, 16–32 bits)
* RJ24 (justificado a la derecha, también llamado formato para Sony, 24 bits)
* RJ32 (justificado a la derecha, también llamado formato para Sony, 32 bits)
Debido al diseño del fabricante del chip, no se admiten señales Right-Justified (para Sony) por debajo de 24 bits.En modo DSD, puede aceptar: DSD64, DSD128 y DSD256.Y admite datos DoP (los datos DoP deben ingresarse en modo PCM).
Rango de señal de salida de esta placa:
En modo PCM, puede generar:
*Formato I2S
* LJ (formato jugificado izquierdo)
* RJ (formato alejiado a la derecha)
* Los tres formatos pueden generar datos de 16/20/24/32 bits a velocidades de muestra: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz, 352,8 kHz, 384 kHz
También admite el modo esclavo.
En modo DSD, puede emitir: DSD64, DSD128 y DSD256.
Nota:
* Las señales de entrada de PCM por debajo de 44,1 kHz no se pueden convertir a DSD, ni a velocidades de muestra de PCM más altas.
* Las señales de entrada de PCM por debajo de 176,4 kHz pueden generar DSD64 o DSD128, pero no pueden generar DSD256.
Descripción de la interfaz de la placa:
* Interfaz POW: Interfaz de entrada de energía.Esta placa requiere alimentación de CC y la polaridad no debe invertirse.El rango de voltaje es CC de 4,6 a 5,5 V (este es el límite solo para la placa AK4137; el rango de voltaje de la pantalla depende de la pantalla utilizada).
* Interfaz I2S/DSD-OUT: interfaz de salida de datos I2S/DSD.
* Interfaz I2S/DSD-IN: interfaz de entrada de datos I2S/DSD.
* Interfaz D/P: Interfaz de control manual para el modo de entrada PCM/DSD (también se puede controlar a través del pin 1 del puerto de entrada de datos).
* Puerto K: Interfaz de funciones especiales.
* LCDPORTE: Interfaz de visualización (conecte el pin 1 de la placa al pin 1 de la pantalla, el pin 2 al pin 2 y así sucesivamente; los cuatro pines centrales sin estañarse no están conectados).
Nota: Cuando utilice el pin 1 de la interfaz I2S/DSD-IN para controlar el modo de entrada, desconecte la interfaz D/P.
La placa tiene cuatro botones para configuración (consulte el método a continuación).Excepto la función de silencio, todas las configuraciones realizadas mediante los botones se almacenan en la memoria, por lo que la placa conservará la última configuración después del apagado y utilizará el mismo modo en el siguiente inicio.
Definición de pines de interfaz I2S/DSD-IN:
* Pin 1: Entrada de habilitación DSD (también llamada DSDON o DSDOE)
* Pin 2: GND
* Pin 3: Entrada DATOS/DSDL
* Pin 4: Entrada BCK/DCLK
* Pin 5: No conectado
* Pin 6: Entrada LRCK/DSDR
La interfaz de entrada de esta placa no requiere MCLK para funcionar.
Definición de pines de interfaz I2S/DSD-OUT:
* Pin 1: Salida de habilitación DSD (también llamada DSDON o DSDOE)
* Pin 2: GND
* Pin 3: Salida DATOS/DSDL
* Pin 4: Salida BCK/DCLK
* Pin 5: Salida MCLK
* Pin 6: Salida LRCK/DSDR
Al emitir el modo PCM, el pin 1 genera un nivel bajo; al emitir el modo DSD, el pin 1 genera un nivel alto.
Instrucciones de uso detalladas:
Después de conectar la pantalla y otros periféricos, encienda la alimentación.Conecte la interfaz POW a una fuente de alimentación de 5,0 V CC.El límite de voltaje es CC de 4,6 a 5,5 V (este es solo el límite para la placa AK4137; el rango de voltaje de la pantalla depende de la pantalla utilizada.Sólo asegúrese de que el voltaje esté dentro del rango y no invierta la polaridad).
1.Configuraciones relacionadas con la entrada:
1.1.Configuración del modo de entrada de señal:
Primero, determine si la señal de entrada es DSD o PCM (I2S).Esto se puede configurar a través de la interfaz D/P:
* Cortocircuite la interfaz D/P → la entrada funciona en modo PCM (I2S)
* Desconecte la interfaz D/P → la entrada funciona en modo DSD
Alternativamente, puede usar el pin 1 de la interfaz I2S/DSD-IN para controlar el modo de entrada: cuando el pin 1 de la interfaz I2S/DSD-IN es bajo, la placa funciona en modo de entrada PCM.Cuando es alta, la placa funciona en modo de entrada DSD.Nota: Cuando se utiliza el pin 1 de la interfaz I2S/DSD-IN para controlar el modo de entrada, se debe desconectar la interfaz D/P.No lo cortocircuite, o la placa solo funcionará en modo PCM y podría dañar el dispositivo que proporcione la señal DSDON/DSDOE.Para ingresar señales DoP, la interfaz de entrada también debe configurarse en modo PCM.
1.2.Configuración del formato de entrada de señal:
En el modo de entrada PCM, mantenga presionado el botón 1 para cambiar el formato de datos de entrada.Cada pulsación larga cambia al siguiente formato de entrada.El formato actual se muestra después de la letra I en la primera línea de la pantalla.La configuración se conserva en la memoria después del apagado.
Formatos de entrada PCM disponibles: I2S, LJ, RJ24, RJ32, DoP, en bicicleta continua.
En el modo de entrada DSD, mantenga presionado el botón 2 para cambiar la frecuencia de muestreo de entrada DSD.La velocidad actual se muestra después de la letra I en la primera línea, con retención de memoria después del apagado.Opciones de entrada DSD: DSD64, DSD128, DSD256, ciclismo continuo.
Alternativamente, los puertos K (K1 y K2) también se pueden utilizar para cambiar la frecuencia de muestreo de entrada DSD (consulte la Tabla 1).Nota: Al cambiar señales DSD usando los botones 2, K1 y K2 se deben cortocircuitar (todo en cortocircuito) para permitir que el botón 2 controle la tasa de muestreo DSD; de lo contrario, la placa utilizará la tasa de muestreo establecida por K1/K2.K1 y K2 pueden cambiar automáticamente la frecuencia de muestreo de entrada DSD cuando se emparejan con la interfaz italiana (K1 se conecta al pin 17, K2 se conecta al pin 18 de la interfaz italiana).
Nota: 0=Nivel bajo de entrada (0 V), 1=Nivel alto de entrada (3,3 V)
2.Configuraciones relacionadas con la salida:
2.1.Configuración del formato de salida:
Presione brevemente el botón 1 para cambiar el formato de la señal de salida.Los formatos disponibles incluyen: I2S, LJ (justificado a la izquierda), RJ (justificado a la derecha), DSD64, DSD128, DSD256.El ciclo de configuración continuo se conserva después del apagado y se muestra en la segunda línea de la pantalla.
2.2.Configuración de la tasa de muestra de salida PCM):
* Esta función es efectiva en el modo de salida PCM.Las frecuencias de muestra de salida DSD se cambian mediante el botón 1.
* Presione brevemente el botón 2 para cambiar la frecuencia de muestra de la señal de salida.Velocidades de muestra disponibles: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz, 352,8 kHz, 384 kHz y SLA (salida en modo esclavo).
El ciclo de configuración continuo se conserva después del apagado y se muestra en la segunda línea de la pantalla.
2.3.Configuración de la profundidad de bits de salida PCM (aplicable a todos los formatos de datos PCM):
Presione brevemente el botón 3 para cambiar la profundidad del bit de salida.Profundidades de bits disponibles: 16 bits, 20 bits, 24 bits, 32 bits (no se admiten otras profundidades de bits).El ciclo de configuración continuo se conserva después del apagado y se muestra en la segunda línea de la pantalla.
3.Otras configuraciones:
3.1.Configuraciones de filtro digital:
Mantenga presionado el botón 3 para cambiar el modo de filtro digital.Esta configuración se conserva después del apagado y la pantalla muestra el modo en la segunda mitad de la primera línea.La pantalla muestra DF1, DF2, DF3, DF4, correspondientes a los modos de filtro que figuran en la Tabla 2.
3.2.Configuración de fluctuación (agregando fluctuación a la señal):
Mantenga presionado el botón 4 para alternar la función de fluctuación.Después de presionar prolongadamente, si los dos últimos caracteres en la segunda línea de la pantalla muestran DT, la función de fluctuación está habilitada.Mantenga presionado nuevamente para desactivar; El DT desaparecerá de la pantalla.Esta configuración se conserva después del apagado.
3.3.Configuraciones de silencio:
Presione brevemente el botón 4 para alternar el silencio.Cuando los dos últimos caracteres en la primera línea de la pantalla muestran MT, el silencio está habilitado.Presione brevemente nuevamente para cancelar silencio y reanudar la reproducción normal.Esta configuración no se conserva después del apagado; El silencio se cancelará después del reinicio.
4.Tabla de funciones de botones:
* Botón 1: Mantenga presionado para cambiar el formato de entrada PCM (efectivo en modo de entrada PCM); presione brevemente para cambiar el modo de salida.
* Botón 2: Mantenga presionado para cambiar la tasa de muestra de entrada DSD (efectiva en modo de entrada DSD); presione brevemente para cambiar la tasa de muestra de salida PCM (efectiva en modo de salida PCM).
* Botón 3: Mantenga presionado para cambiar el modo de filtro; presione brevemente para cambiar la profundidad del bit de salida PCM (efectiva en el modo de salida PCM).
* Botón 4: Mantenga presionado para alternar la función de fluctuación; presione brevemente para alternar la función de silencio.
Características eléctricas:
* Fuente de alimentación: DC 5V (la conexión de voltaje de CA dañará la placa).Rango de voltaje: 4,8–5,5 V (exceder este rango puede dañar la placa o evitar un funcionamiento normal).
* Niveles de señal de entrada: admite niveles de 3,3 V y 5 V
* Nivel de señal de salida: 3,3 V
* Dimensiones de PCB: 5,2 cm × 6,3 cm
* Pantalla: LCD 1602 estándar
* Ambos osciladores de cristal en la placa utilizan una fuente de alimentación LDO de precisión.Cuando un oscilador está funcionando, la alimentación del otro se apaga para reducir las interferencias.
* Puerto K: Excepto los pines 1 y 2 (K1, K2), otros pines no deben usarse sin orientación.Si necesita utilizarlos, consulte con el servicio de atención al cliente.
Atención:
* Para la protección de marca/copyright, todos los productos con pantallas de nuestra tienda mostrarán el logotipo de la tienda o el sitio web de forma predeterminada cuando se encienda.Si necesita que la pantalla no se muestre o modifique el contenido de la pantalla, comuníquese con el servicio al cliente.
* Para cualquier información no incluida en la descripción del producto, consulte con el servicio de atención al cliente.
* Debido a la inestabilidad en el mercado de la electrónica, algunos componentes pueden estar agotados y reemplazados por otras marcas, pero esto no afectará el rendimiento de la placa.Asegúrese de que no le importe antes de comprar.
* Este producto no proporciona esquemas ni archivos relacionados; solo se proporcionan definiciones de interfaz (como se describe en la introducción o se marca en el tablero).
Lista de embalaje:
* 1 × módulo SRC
* 1 × Pantalla
