Descripción

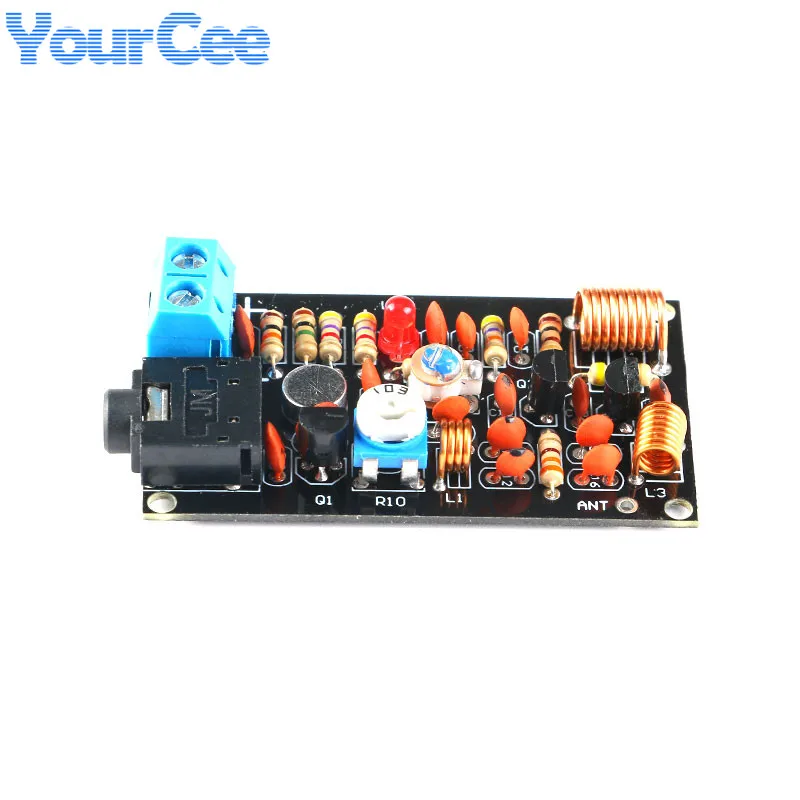

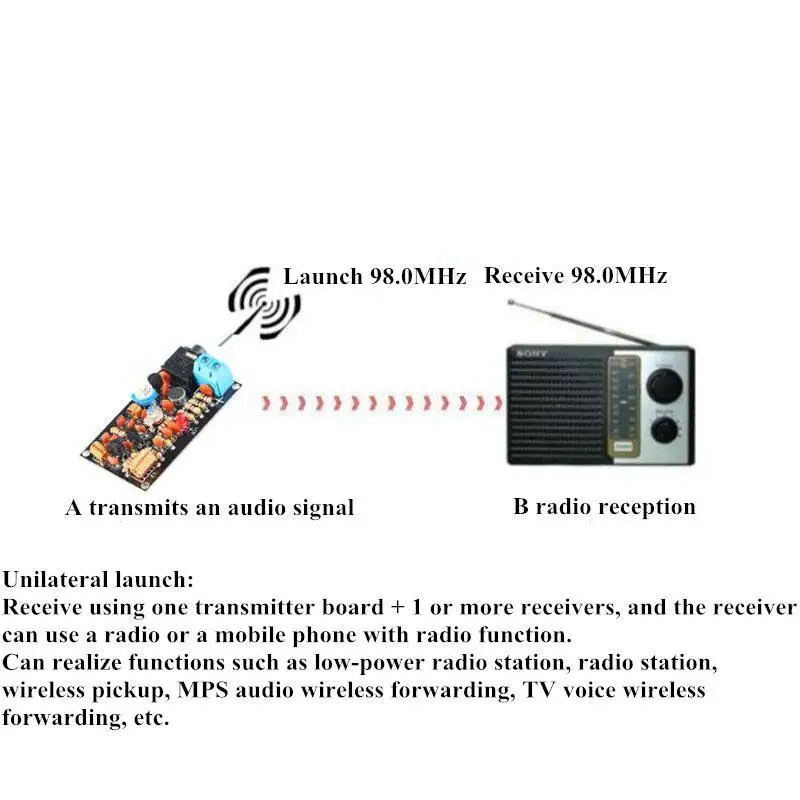

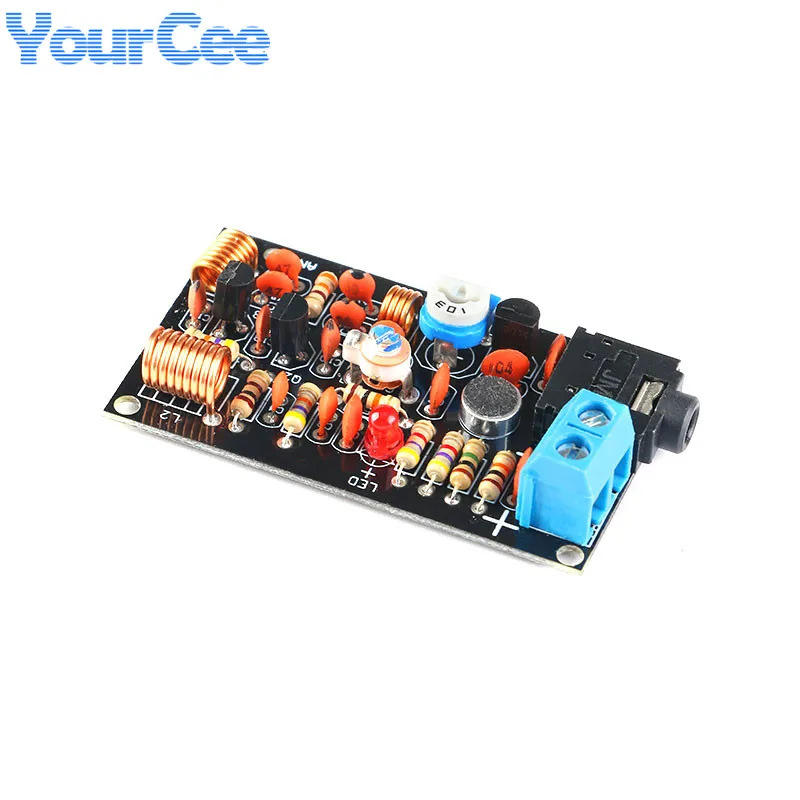

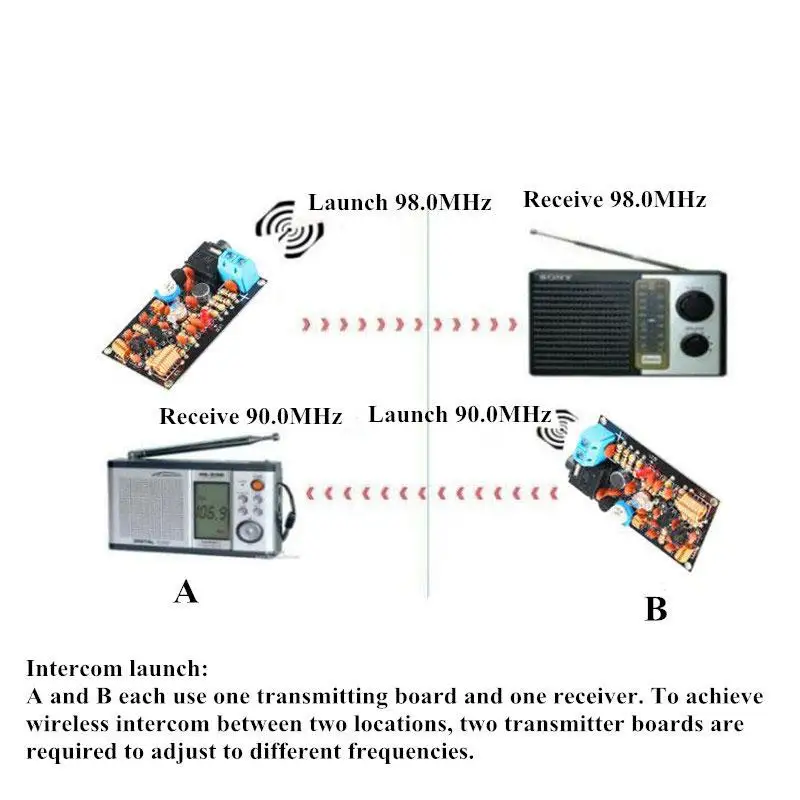

El rendimiento integrado de la capacidad práctica y la tecnología de la estación de radio FM durante la puesta en servicio.La placa transmisora está diseñada para formar parte de un circuito como amplificación de audio, oscilador local, amplificación de alta frecuencia y supresión armónica de adaptación de impedancia de salida.La placa de lanzamiento TFM009 se utiliza como un teléfono inalámbrico, una radio de transmisión de fábrica de FM de bajo consumo, un reenvío inalámbrico de audio de TV y un dispositivo inalámbrico inteligente.Rango de voltaje de funcionamiento: 1,57-9 V, fácil de usar y voltaje de funcionamiento muy amplio.Cuanto mayor sea el voltaje, mayor será la potencia de salida y mayor será la distancia de emisión.El trabajo de prueba real sigue siendo estable a 127, pero después de más de 97 voltajes, la potencia de salida casi no aumenta la prueba del analizador de espectro, por lo que se recomienda que el trabajo esté dentro de los 9 V.TFM0O9 consta de 3 partes principales: etapa amplificadora de audio MIC, oscilador local, etapa amplificadora de alta frecuencia y la mayor diferencia entre otras placas de experimentos FM.El circuito de autooscilación original adopta el diseño de circuito de oscilación LC más estable (la etapa del oscilador local adopta el antiguo televisor en blanco y negro).El circuito oscilador local en el cabezal de alta frecuencia), ¡la deriva de frecuencia es muy pequeña!La amplificación de alta frecuencia también es diferente de la placa experimental ordinaria.Se utiliza el amplificador resonante LC y la parte de salida utiliza la adaptación de impedancia LC y el filtrado de alta frecuencia para suprimir la segunda armónica.El circuito es probado por un analizador profesional del analizador de espectro y la señal inalámbrica transmitida está casi al nivel de una estación de radio profesional.Parámetros del producto:
Voltaje de funcionamiento: 1,5 V-9 V, corriente: 33 MA-29 MA
Frecuencia de trabajo: banda FM 85-115MHZ
Equipo receptor: radio FM/teléfono móvil con radio FM, etc.
Respuesta de audio: 20 HZ-15 KHZ
Potencia de RF: -2dbm-15dbm
Impedancia de salida de RF: 50 ohmios Segundo armónico: -40 dB
Distancia de transmisión: 100 metros - 1000 metros
Notas de instalación

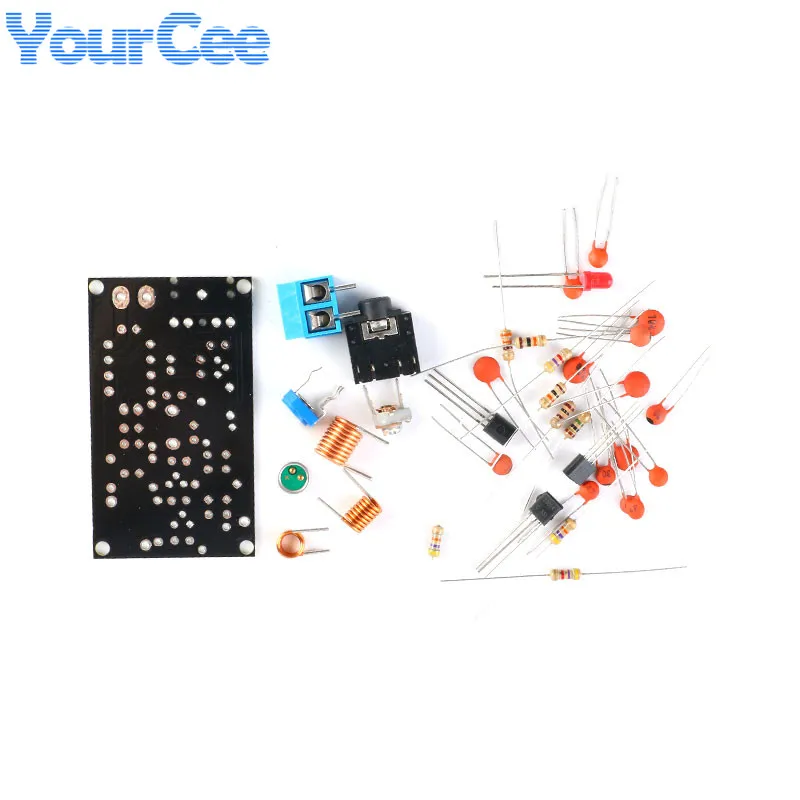

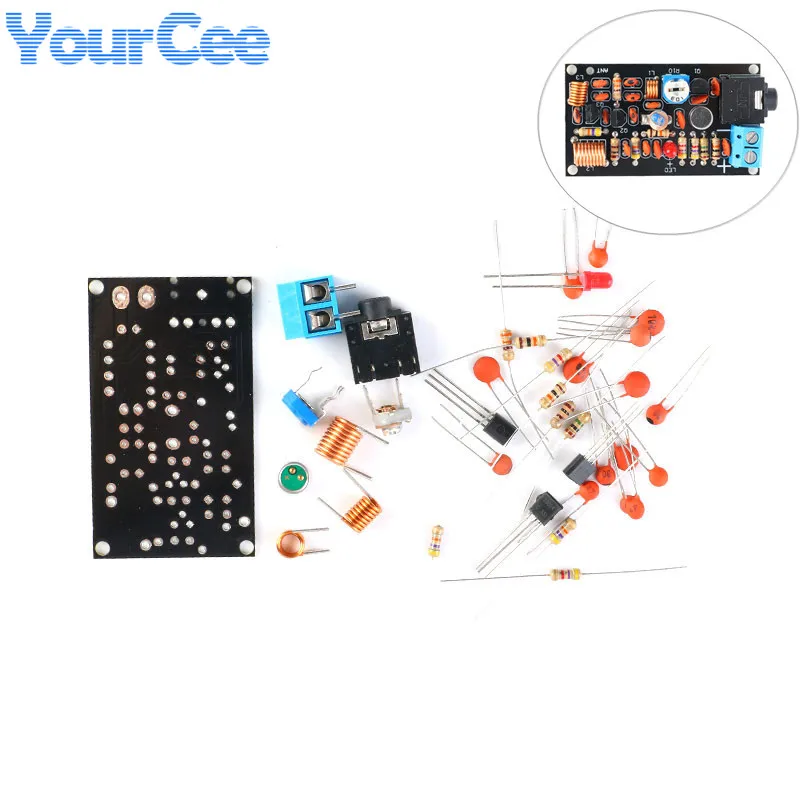

Resistencia del anillo de color 330 ohmios R7 1 ud. Resistencia del anillo de color 1M R3 1Pc Resistencia del anillo de color 100 ohmios R8 1 pieza Resistencia del anillo de color 10K R4, R5 2 uds. Resistencia del anillo de color 4,7 K R1 、 R2 2 piezas Resistencia del anillo de color 47K R6, R9 2 piezas Condensador cerámico 102 C3, C4 2 uds. Condensador cerámico 15P C10, C14 2 uds. Condensador de chip cerámico 47P C15, C16 2 piezas Condensador cerámico 30P C11, C12 2 uds. Condensador cerámico 104 C1, C2, C5, C6, C7 5 uds. Condensador cerámico 201P C13 1Pc Condensador cerámico 24P C9 1Pc Micrófono MIC 1 ud. Diodo emisor de luz led 1Pc Bobina hueca 4T L1 1 ud. Bobina hueca 9T L2 1 ud. Bobina hueca 8T L3 1 ud. Conector de audio de 5 pines J1 1 unidad Condensador cerámico ajustable C8 1Pc Resistencia ajustable R10 1Pc Toma de corriente J2 1 ud. Triodo 9014 Q1 1 ud. Transistor 9018 Q2, Q3 2 udsCuanto más corto sea el componente, mejor.Todos los componentes cerca de la placa de circuito, mejor será el efecto.Secuencia de instalación: primero instale la resistencia del anillo de color, el condensador cerámico, el micrófono, el LED y la bobina hueca....Resistencia del anillo de color:100 ohmios-marrón-negro-marrón, 10K-marrón-negro-naranja, 1M-marrón-negro-verde330 ohmios-naranja marrón, 4,7K-amarillo rojo púrpura, 47K-amarillo púrpura naranjaDiodo emisor de luz: el pin largo es + polo, el pin corto es poloResistencia ajustable.Esta resistencia es para ajuste de volumen, el ajuste en el sentido de las agujas del reloj aumenta el volumen y en el sentido contrario a las agujas del reloj disminuye el volumen.Micrófono electret: hay polaridades, el micrófono tiene dos pines y el pin conectado a la carcasa es el polo negativo.Condensador de porcelana: Sin polaridad, instálelo según la posiciónBobina de inductancia: sin polaridad, instale según la posiciónCondensador cerámico ajustable C8: preste atención a la instalación inversa, no lo coloque boca abajo; instálelo según la dirección del marcoSe pueden instalar otros componentes de acuerdo con las marcas del tablero de carretera, y generalmente son graves y no tienen errores.Soldadura: La placa que no transmite es una señal de alta frecuencia, por lo que antes de soldar las clavijas del componente, intente acortar la longitud de las clavijas, porque para las señales de alta frecuencia, un cable también puede ser equivalente a un inductor.El tiempo de soldadura no debe ser demasiado largo.Generalmente, el tiempo de cada punto de soldadura se controla dentro de 2 segundos para evitar que los pines de los componentes se dañen durante el calentamiento durante mucho tiempo.Antes de soldar, limpie el cabezal del soldador eléctrico y el efecto de soldadura es mejor.Depuración: después de instalar todos los componentes, primero encienda el interruptor de encendido, la luz LED normal se encenderá y la corriente se puede medir con un multímetro.El tamaño actual puede consultar la hoja de datos de prueba del módulo.Generalmente, la corriente no es muy diferente y generalmente no hay ningún problema.La frecuencia de transmisión se puede cambiar ajustando el condensador ajustable.La frecuencia es 85-115Hz.Si tiene habilidad práctica, también puede modificar el mapa de frecuencia usted mismo.Puedes modificar el rango de frecuencia cambiando L1 C8 C9.Este circuito es muy estable.Puede admitir hasta aproximadamente 200 MHZLa base de audio funciona en un estado de captación inalámbrica sin insertar audio.Cuando se inserta audio de 3,5 mm en la base de audio, cambiará automáticamente al estado de reenvío de audio y el cable de audio se conectará al televisor MP3 del teléfono móvil para lograr la función de reenvío de audio inalámbrico.
