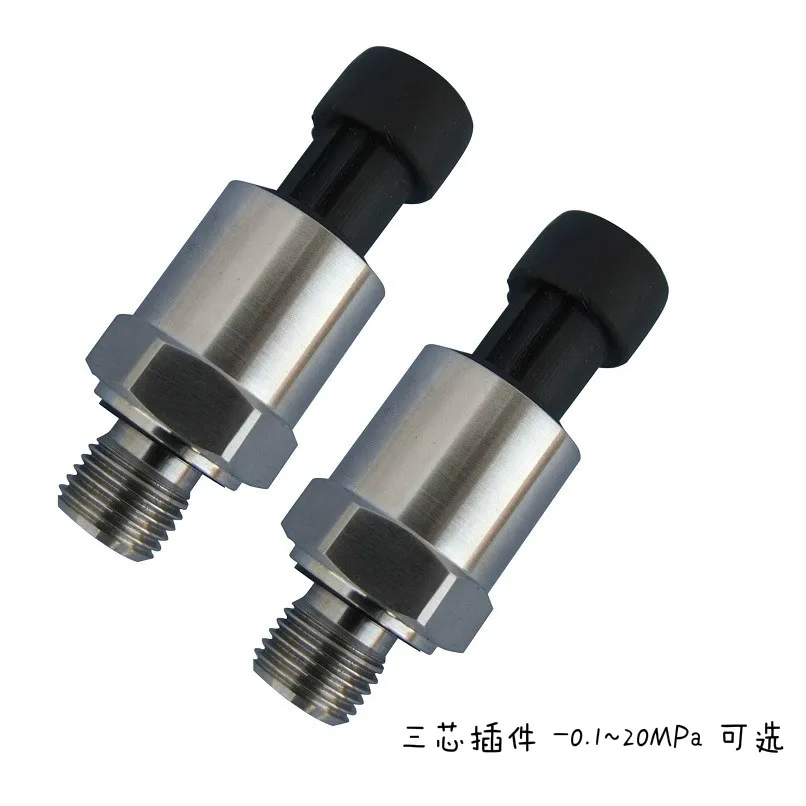

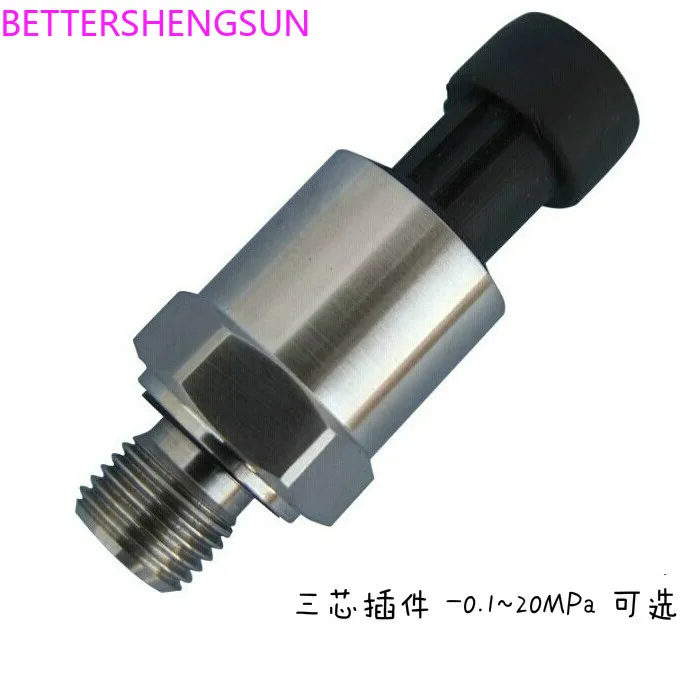

Descripción
Esta serie de transmisores de presión adopta estructura de acero inoxidable y adopta el tipo resistivo de cerámica importado.Núcleo o de silicio de difusión, sensor de ancho
El Rango de temperatura se compensa y ajustaLa tecnología de calibración y compensación digital garantiza el rendimiento y la estabilidad a largo plazo del sensor, estándar
Cuasi-Modos de salida de voltaje y corriente. Tamaño pequeño y fácil instalación.
Estructura compacta, instalación conveniente y protección contra sobretensiones
Alta precisión, buena estabilidad, velocidad de respuesta rápida y estabilidad a largo plazo
La aplicación en el sitio/Campo aplicable
Utilizado principalmente enMedición de presión de automóviles compresores de aire, aires acondicionados y varios equipos de refrigeración.
Parámetros de rendimiento/Parámetro de rendimiento
Rango de presión:-0,1-30MPa opcional
Grado de precisión: 0.5% FS
Señal actual: 4-20mA
Señal de voltaje: 0-5V, 0,5-4,5 V, 1-5V, 0-10V
Voltaje de fuente de alimentación: + 5vdc, + 12VDC, + 24VDC, 9-36vdc
Enlaces de proceso: G1/4, 1/4npt, R1/4, G1/8, M10 * 1, 7/16-20unf
Voltaje de la fuente de alimentación: + 24VDC, + 12VDC, + 5vdc

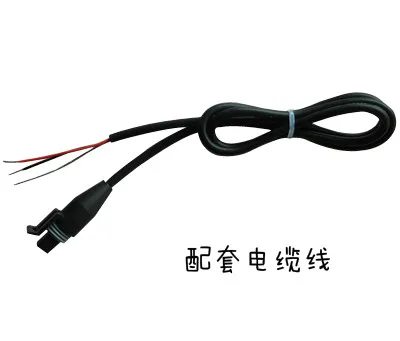

Conexión eléctrica: enchufe de tres núcleos, conector aéreo de cuatro núcleos M8 * 1, gran impermeable, Din Husman
Capacidad de carga: tipo de corriente ≤ 500Ω
Temperaturas compensadas: 0-85 °C
Temperatura de trabajo:-40-120 °C
Capacidad de sobrecarga de seguridad: 150%
Máxima capacidad de sobrecarga: 200%
Deriva de temperatura: 0.02% FS/℃
Estabilidad a largo plazo: 0.2% FS/año

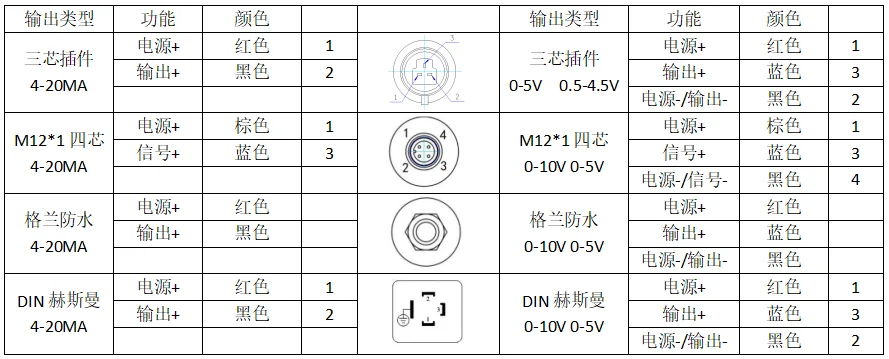

Cableado Introducción/Introducción al cableado
Precauciones para la instalación y el uso del producto/Asuntos que requieren atención
1. Encienda el transmisor durante 10 minutos antes de la medición para comprobar si es normal. Si hay alguna situación anormal, Corte inmediatamente la energía e informe a la fábrica para que lo maneje. No lo desmonte usted mismo.
2. Cableado No son estrictamente de acuerdo con los requisitos de especificación Cableado, está estrictamente prohibido equivocarse.
3. No coloque materias extrañas duras en la cámara de presión del transmisor. No utilice objetos duros para tocar el diafragma cuando utilice los productos de la serie Diaphragm de la cubierta del teclado, de lo contrario causará el producto
Completamente dañado.
4. Los productos a prueba de explosiones de Din Husman Outlet y carcasa de aluminio se pueden seleccionar con la pantalla in situ "Cabezal de reloj, los productos convencionales no se pueden usar para medir el medio de corrosión, requisitos anticorrosión, todos
Debe ser especialmente presentado al realizar el pedido.
5. Al instalar el producto, verifique si el tamaño del conector de rosca en el sitio es el mismo que el del producto. Al instalar o desmontar, solo puede usar una llave inglesa para atornillar el hexágono del producto, y está estrictamente prohibido atornillarlo y transferirlo.
La conchaY piezas de unión de plomo, de lo contrario el producto se dañará por completo.
6. El producto tendrá una garantía de 1 año a partir de la fecha de entrega. A excepción de cualquier problema de calidad causado por razones humanas, uso inadecuado o factores incontrolables, el producto se reparará o reemplazará de forma gratuita.
