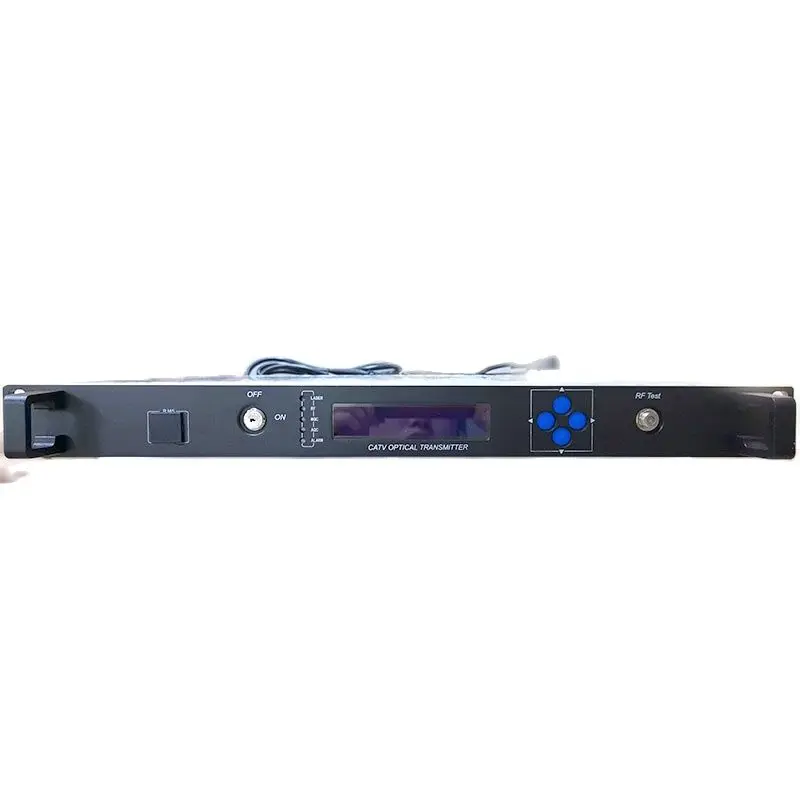

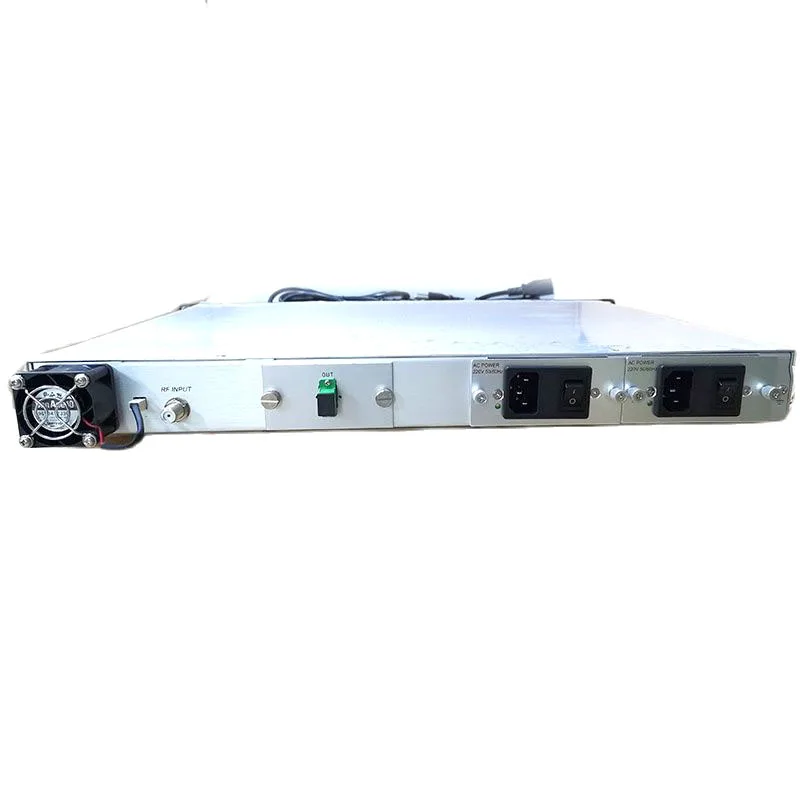

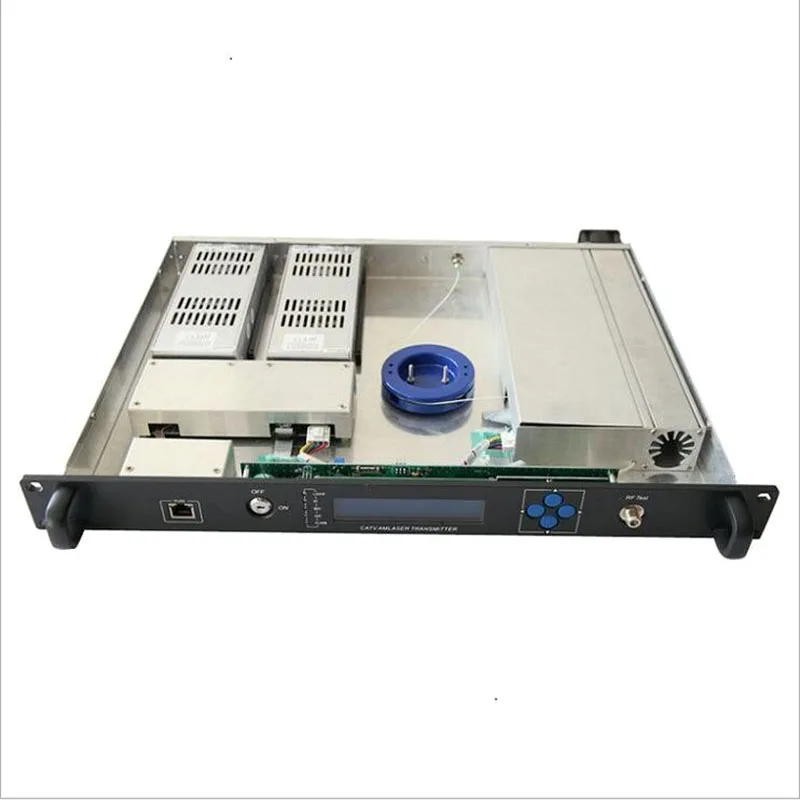

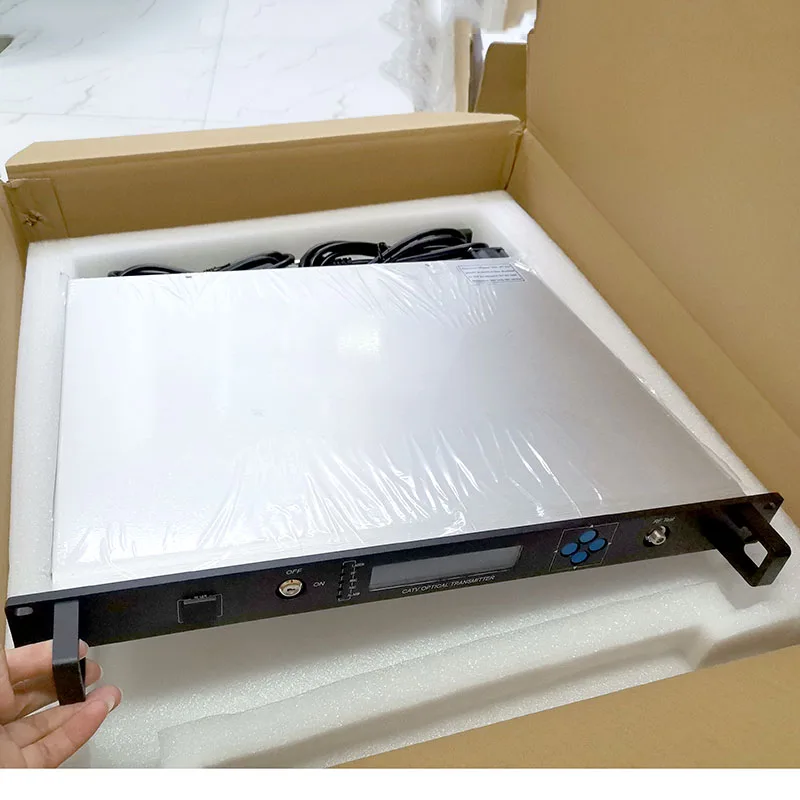

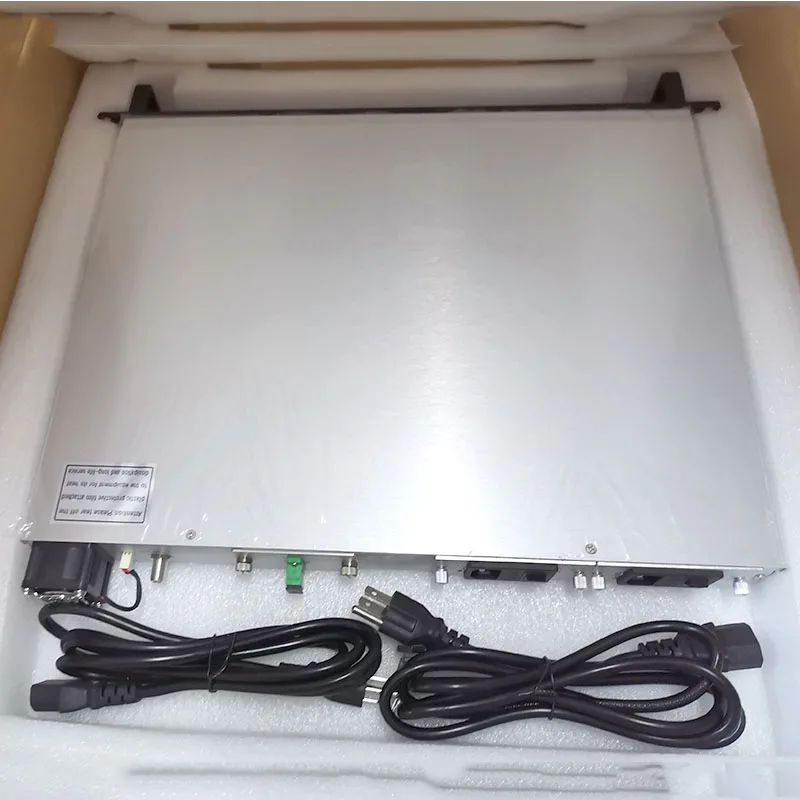

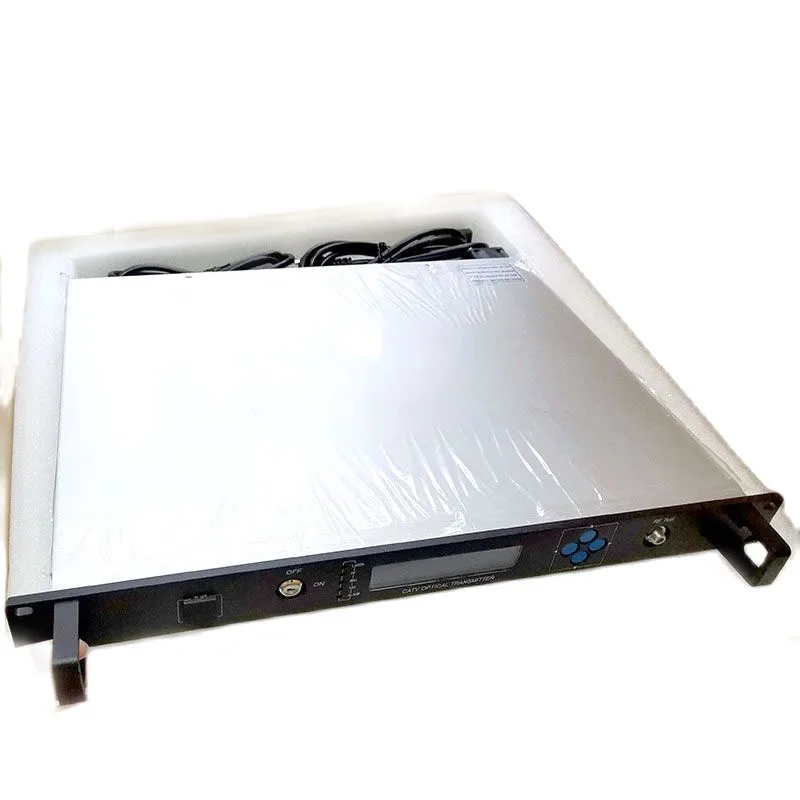

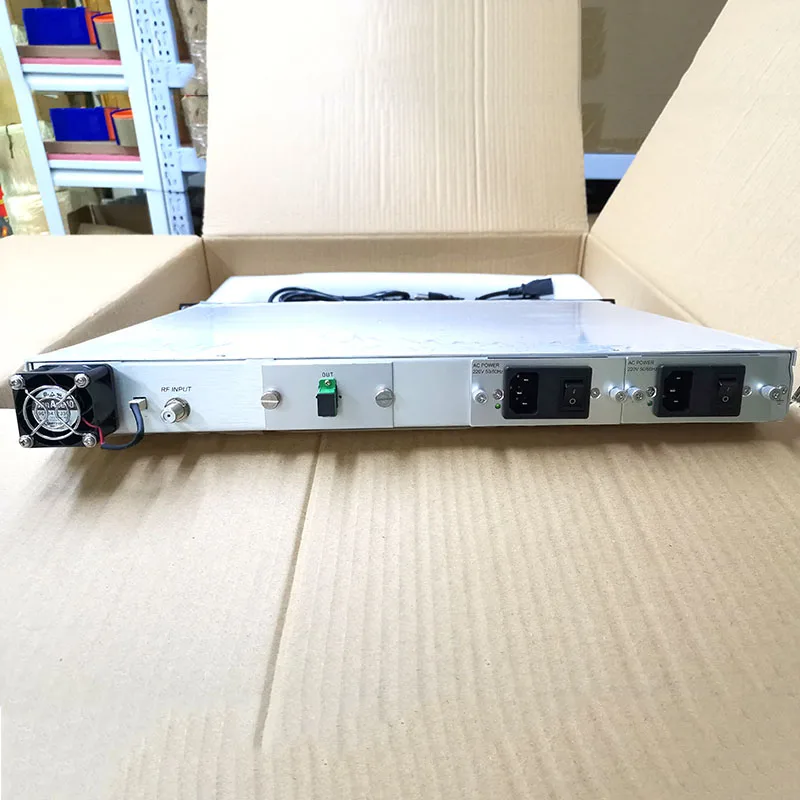

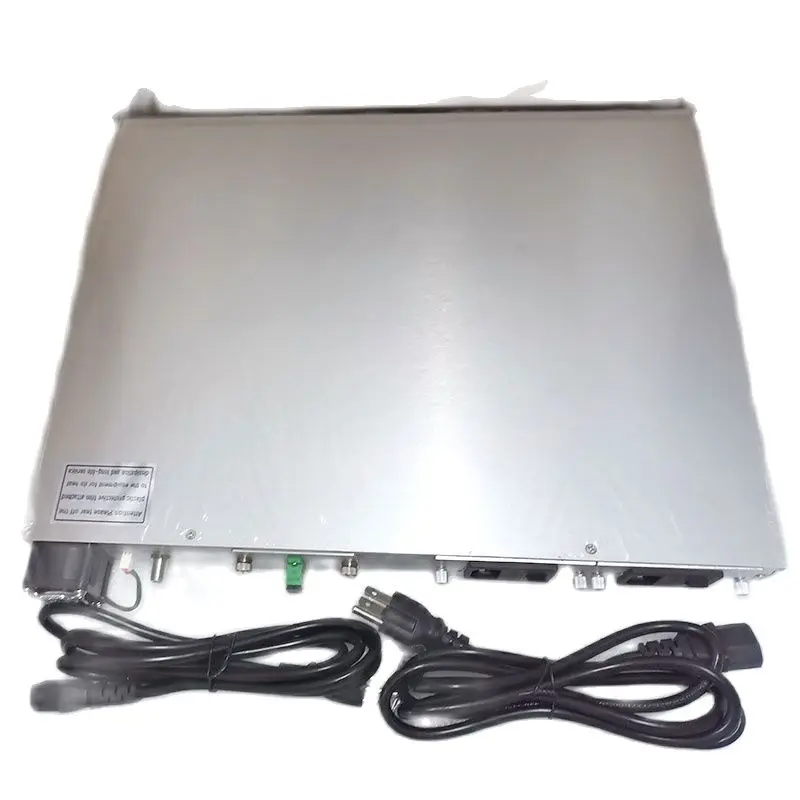

New 1550 Optical Transmitter Cable TV Transmitter CATV Direct Modulation Optical Fiber Transmitter Dual Power Hot Plug Wholesal
Model: yoc-1550
Working wavelength: 1550 ± 5 (nm)
Output optical power: 2-10 (MW)
Optical connector type ： SC / APC or FA / APC
Overall power consumption: 10 (W)
Operating temperature: 80 (℃)
Overall dimension: 483 × three hundred and eighty-five × 44（mm）
1.1 Product Overview
Yoc-1550 / 10 series optical transmitter is a new type of high-performance optical transmitter. The transmitter is 1U high and can be easily installed in 19 "On the rack. The main devices are AOI, XT, jdus, Fujitsu and Mitsubishi DFB low-noise and continuous wave lasers with thermoelectric coolers. As the key components adopt international brands, our company's system optimization control technology and smnp network control technology, the technical performance indexes of the whole machine fully meet the standards of similar imported equipment, and provide high-quality image, digital or compressed digital signal long-distance transmission for cable TV and telephone communication.
1.2 product features
1.2.1) high quality: with the original system optimization control technology and RF predistortion technology, the system can obtain the maximum CTB, CSO and SBS indexes under the condition of ensuring excellent CNR performance.
1.2.2) flexibility: the laser emission and RF processing circuits adopt modular design, which greatly facilitates the after-sales service of products and the import customs declaration procedures of foreign merchants.
1.2.3) reliability: 19 ″ 1U standard rack is adopted, with built-in high-performance dual switching power supply, which can be hot standby in 85 ∽ 265vac municipal network voltage, and ms level full-automatic switching; The heat dissipation of the chassis can be controlled automatically.
1.2.4) intuitiveness: the laser is the most valuable device of the whole machine. The microprocessor is set in the machine to monitor the working state of the laser, and the working parameters are displayed by the panel LCD window.
1.2.5) network management type: the optional status monitoring balise shall meet the national standard and be compatible with SCTE HMS standard, and can realize the network management monitoring function.
1.2.6) power plug-in type: aluminum profile structure plug-in switching power supply is adopted, which is conducive to heat dissipation and replacement. And dual power supply cold and hot backup.
4. Operating instructions
The front panel of the machine is equipped with working status indicator light. The green light shows normal operation, and the red light flashes to show alarm.
1. Plug in the power plug and connect the power supply, the digital panel displays "warning: optical output off", the red light is on, the electronic lock is on, the green light is on, and the operation is normal.
2. In order to protect the safe operation of the optical transmitter, the power supply of the machine is equipped with a delay function, that is, when the key is turned on, it needs to delay for several seconds before the laser can be started. The status indicator changes from red to green, and the digital panel displays the model of the machine
3. Main menu Description:
Under normal conditions, the first line shows: transmitter model and nominal output power
The menu displayed in the second line is always displayed as: optical tansmitter
The definition keys are up, down, left and right.
Press the left key to enter the status menu
Press the "down" key, and the sub menus are as follows:
"Lasers menu"
"System menu"
"Powers menu"
"OMI level menu"
“IP：192.168.000.122 ”
Network IP address
4. Sub menu description and operation
① "Lasers menu"
Point the menu selection arrow to "lasers menu". At this time, press the "left" key and press the up and down selection keys to operate. The displayed menus are as follows:
Laser current: XXX. X Ma
Laser temp: XXX. X ℃ (laser temperature)
LD Tec cooling: XXX. X MA (laser cooler current)
LD optical output: xx.xx MW (actual output optical power of the transmitter)
LD wavelength: xxnm (laser wavelength)
② "System menu"
Point the menu selection arrow to "system menu". At this time, press the "left" key and press the up and down selection keys to operate. The displayed menus are as follows:
Lasers SN: XXXX (laser model)
Version: version number of control software of v2.20 equipment
S / N: XXXX (production number of the machine)
③ "Powers menu"
Point the menu selection arrow to "powers menu". At this time, press the "left" key and press the up and down selection keys to operate. The displayed menus are as follows:
+5V voltage： x.xxv
-5V voltage: x.xxv
+24V voltage: xx.xv
④ "OMI level menu"
Point the menu selection arrow to "OMI level menu". At this time, press the "left" key and press the up and down selection keys to operate. The displayed menus are as follows:
RF mode=XXX AGC or MGC
Set rff_att set MGC attenuation
Set RF mode sets the RF control mode AGC or MGC
5. Precautions for optical connection:
5.1) carefully clean all optical fiber connectors and connectors before connection
Cleaning guidelines:
5.1.1) optical fiber jumper
Remove the dust cap of the optical fiber connector and make sure that the optical connector is the APC end face;
The key to cleaning the optical fiber connector is to use a dry, lint free special wiping cloth (5kimwipes) ® In addition, it is better to check the cleanliness or defects of the end face of the optical fiber connector with a special microscope (under 100x and 200X respectively);
Pay attention to keep the optical fiber connector clean;
Cleaning of optical fiber connector (flange)
Special compressed gas can be used to remove the surface of optical fiber connector;
It can remove dust less than 0.2 micron, with better effect and no residue;
Hold the compressed air tank about 6 inches away from the connector, align it with the flange, and press the nozzle switch briefly for several times to complete the cleaning of the connector;
If there is no special compressed air, you can also use a 2.5mm cleaning cotton swab as a substitute to clean the optical fiber transmitting connector, or remove the mounting flange and directly clean the optical fiber jumper connector on the other side;
Note: be very careful when handling the optical fiber connector to avoid damage.
5.1.2) connect the output of the optical transmitter to the optical power meter with optical fiber jumper;
5.1.3) turn the laser key switch on the front panel of the transmitter to the "on" position;
5.1.4) use the optical power meter to check whether the output optical power of the transmitter is within the normal range;
6. Other precautions:
6.1) the machine shall be well grounded, and the grounding resistance shall be less than 4 Ω. According to international standards, 220VAC incoming line adopts three wire system, and the central line is grounding wire.
6.2) the machine shall be erected in the environment of anti deployment, cold and humidity, so as to avoid excessive temperature and humidity affecting the service life of the whole machine.
6.3) the machine adopts high-performance and reliable switching regulated power supply with constant voltage overcurrent protection. 2A imported fuse is set inside the switching power supply, which can work on the power grid of 85vac ∽ 265vac. This machine uses dual power supplies, one of which can be used for cold and hot backup. It is recommended to use hot backup.
Nuevo transmisor óptico 1550, transmisor de TV por Cable, transmisor de fibra óptica de modulación directa CATV, enchufe caliente de doble potencia, venta al por mayor
Modelo: yoc-1550
Longitud de onda de trabajo: ± 5 1550 (nm)
Potencia óptica de salida: 2-10 (MW)
Tipo de conector óptico: SC / APC o FA / APC
Consumo total de energía: 10 (W)
Temperatura de funcionamiento: 80 (℃)
Dimensión total: 483 × trescientos ochenta y cinco × 44(mm)
1,1 Descripción general del producto
El transmisor óptico de la serie/10 es un nuevo tipo de transmisor óptico de alto rendimiento. El transmisor tiene 1U de altura y se puede instalar fácilmente en 19 "en el rack. Los dispositivos principales son AOI, XT, jdus, Fujitsu y Mitsubishi DFB láseres de onda continua y bajo ruido con enfriadores termoeléctricos. Como los componentes clave adoptan marcas internacionales, la tecnología de control de optimización de sistemas de nuestra empresa y la tecnología de control de red smnp, los índices de rendimiento técnico de toda la máquina cumplen plenamente los estándares de equipos importados similares, Y proporciona imágenes de alta calidad, transmisión de señal digital o digital comprimida a larga distancia para televisión por cable y comunicación telefónica.
1,2 características del producto
1.2.1) alta calidad: con la tecnología de control de optimización del sistema original y la tecnología de predistorsión RF, el sistema puede obtener los índices máximos CTB, CSO y SBS bajo la condición de garantizar un excelente rendimiento CNR.
1.2.2) Flexibilidad: los circuitos de emisión láser y procesamiento de RF adoptan un diseño modular, lo que facilita en gran medida el servicio postventa de productos y los procedimientos de declaración de aduanas de importación de los comerciantes extranjeros.
1.2.3) Fiabilidad: se adopta un rack estándar de 19 ″ 1U, con fuente de alimentación conmutada dual de alto rendimiento incorporada, que puede estar en espera en red municipal de voltaje de 85 (265V CA), y conmutación completamente automática de nivel ms; La disipación de calor del chasis se puede controlar automáticamente.
1.2.4) Intuición: el láser es el dispositivo más valioso de toda la máquina. El microprocesador se configura en la máquina para monitorear el estado de funcionamiento del láser, y los parámetros de trabajo se muestran en la ventana del panel LCD.
1.2.5) Tipo de administración de red: la baliza de monitoreo de estado opcional debe cumplir con el estándar nacional y ser compatible con el estándar SCTE HMS, y puede realizar la función de Monitoreo de Administración de Red.
1.2.6) Tipo de enchufe de alimentación: se adopta la fuente de alimentación conmutada enchufable con estructura de perfil de aluminio, lo que es propicio para la disipación y el reemplazo del calor. Y fuente de alimentación dual de respaldo frío y caliente.
4. Instrucciones de funcionamiento
El panel frontal de la máquina está equipado con una luz indicadora de estado de trabajo. La luz verde muestra el funcionamiento normal y la luz roja parpadea para mostrar la alarma.
1. Enchufe el enchufe de alimentación y conecte la fuente de alimentación, el panel digital muestra "ADVERTENCIA: Salida Óptica apagada", la luz roja está encendida, el bloqueo electrónico está encendido, la luz verde está encendida y el funcionamiento es normal.
2. Para proteger el funcionamiento seguro del transmisor óptico, la fuente de alimentación de la máquina está equipada con una función de retardo, es decir, cuando se enciende la llave, necesita retrasar durante varios segundos antes de que se pueda iniciar el láser. El indicador de estado cambia de rojo a verde y el panel digital muestra el modelo de la máquina
3. Descripción del menú principal:
En condiciones normales, la primera línea muestra: modelo de transmisor y potencia de salida nominal.
El menú que se muestra en la segunda línea siempre se muestra como: transmisor óptico
Las teclas de definición son arriba, abajo, izquierda y derecha.
Pulsa la tecla izquierda para entrar en el menú de Estado
Presione la tecla "abajo" y los submenús son los siguientes:
"Menú láser"
"Menú del sistema"
"Menú Powers"
"Menú nivel OMI"
“IP:192.168.000.122”
Dirección IP de red
4. Descripción y funcionamiento del submenú
① "Menú de láseres"
Apunte con la flecha de selección del menú a "Menú láser". En este momento, presione la tecla "izquierda" y presione las teclas de selección arriba y abajo para operar. Los menús que se muestran son los siguientes:
Corriente láser: XXX. X Ma
Temperatura láser: XXX. X ℃ (temperatura del láser)
Refrigeración LD Tec: XXX. X MA (corriente enfriadora láser)
Salida óptica LD: xx.xx MW (potencia óptica de salida real del transmisor)
Longitud de onda LD: xxnm (longitud de onda láser)
② "Menú del sistema"
Apunte con la flecha de selección de menú a "menú del sistema". En este momento, presione la tecla "izquierda" y presione las teclas de selección arriba y abajo para operar. Los menús que se muestran son los siguientes:
Láser SN: XXXX (modelo láser)
Versión: número de versión del software de control del equipo v2.20
S / N: XXXX (número de producción de la máquina)
③ "Menú de poderes"
Apunte con la flecha de selección de menú a "Menú de poderes". En este momento, presione la tecla "izquierda" y presione las teclas de selección arriba y abajo para operar. Los menús que se muestran son los siguientes:
+ 5V voltaje: X. XXV
-Voltaje de 5V: X. XXV
Voltaje + 24V: xx. XV
④ "Menú de nivel OMI"
Apunte con la flecha de selección de menú al "Menú de nivel OMI". En este momento, presione la tecla "izquierda" y presione las teclas de selección arriba y abajo para operar. Los menús que se muestran son los siguientes:
Modo RF=XXX AGC o MGC
Establecer atenuación MGC rff_att
Establecer el modo RF establece el modo de control RF AGC o MGC
5. Precauciones para la conexión óptica:
5,1) Limpie cuidadosamente todos los conectores de fibra óptica y conectores antes de la conexión
Pautas de limpieza:
5.1.1) Puente de fibra óptica
Retire la tapa antipolvo del conector de fibra óptica y asegúrese de que el conector óptico sea la cara final del APC;
La clave para limpiar el conector de fibra óptica es usar un paño de limpieza especial seco y sin pelusa (5kimwipes)®Además, es mejor verificar la limpieza o los defectos de la cara final del conector de fibra óptica con un microscopio especial (menos de 100x y 200X respectivamente);
Preste atención para mantener limpio el conector de fibra óptica;
Limpieza del conector de fibra óptica (brida)
Se puede utilizar gas comprimido especial para eliminar la superficie del conector de fibra óptica;
Puede eliminar el polvo de menos de 0,2 micras, con mejor efecto y sin residuos;
Sostenga el tanque de aire comprimido a unas 6 pulgadas del conector, alinee con la brida y presione el interruptor de la boquilla brevemente varias veces para completar la limpieza del conector;
Si no hay aire comprimido especial, también puede usar un bastoncillo de algodón de limpieza de 2,5mm como sustituto para limpiar el conector de transmisión de fibra óptica, o retire la brida de montaje y limpie directamente el conector de puente de fibra óptica en el otro lado;
Nota: Tenga mucho cuidado al manipular el conector de fibra óptica para evitar daños.
5.1.2) Conecte la salida del transmisor óptico al medidor de potencia óptica con puente de fibra óptica;
5.1.3) gire el interruptor de llave láser en el panel frontal del transmisor a la posición "on";
5.1.4) use el medidor de potencia óptica para verificar si la potencia óptica de salida del transmisor está dentro del rango normal;
6. Otras precauciones:
6,1) la máquina debe estar bien conectada a tierra y la resistencia de conexión a tierra debe ser inferior a 4 Ω. Según los estándares internacionales, la línea entrante de 220V CA adopta un sistema de tres cables, y la línea central es un cable de conexión a tierra.
6,2) La máquina se instalará en un entorno antidespliegue, frío y humedad, para evitar que la temperatura y la humedad excesivas afecten a la vida útil de toda la máquina.
6,3) La máquina adopta una fuente de alimentación regulada por conmutación fiable y de alto rendimiento con protección contra sobrecorriente de voltaje constante. El fusible importado de 2A se coloca dentro de la fuente de alimentación conmutada, que puede funcionar en la red eléctrica de 85vac ∽ 265vac. Esta máquina utiliza fuentes de alimentación duales, una de las cuales se puede utilizar para respaldo frío y caliente. Se recomienda utilizar respaldo en caliente.
