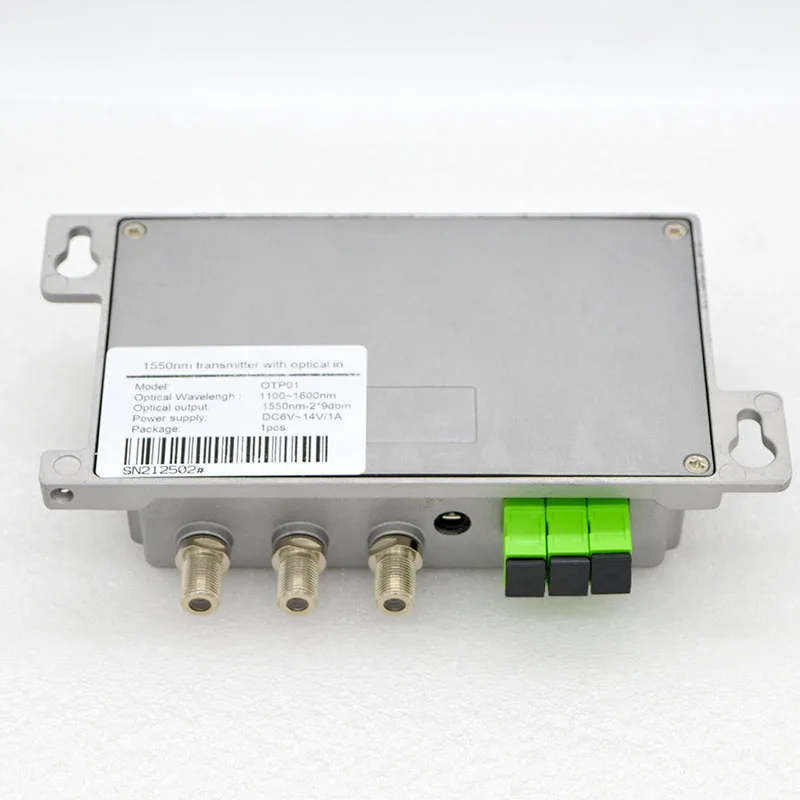

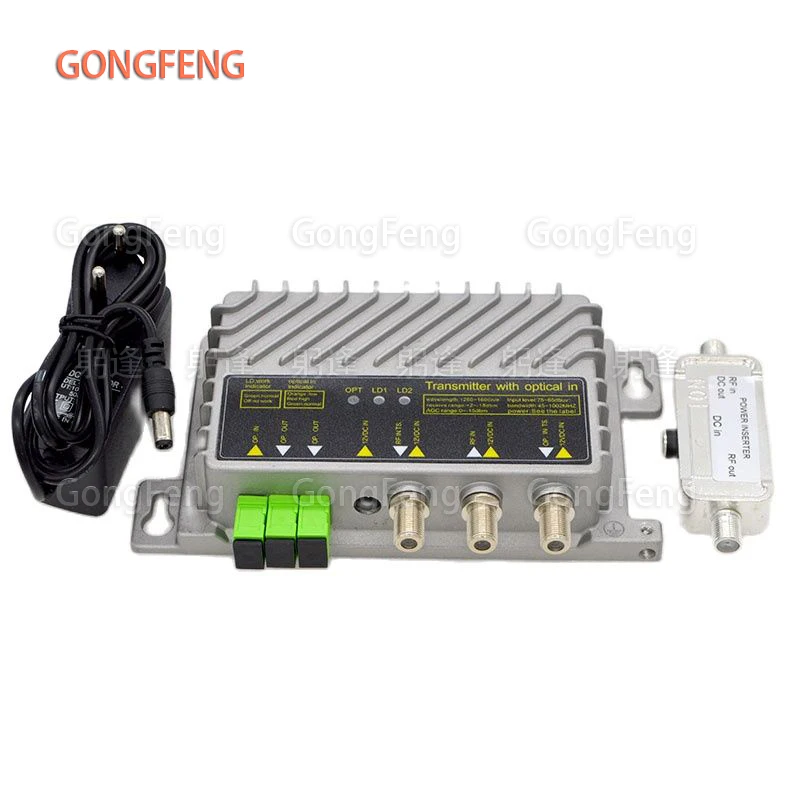

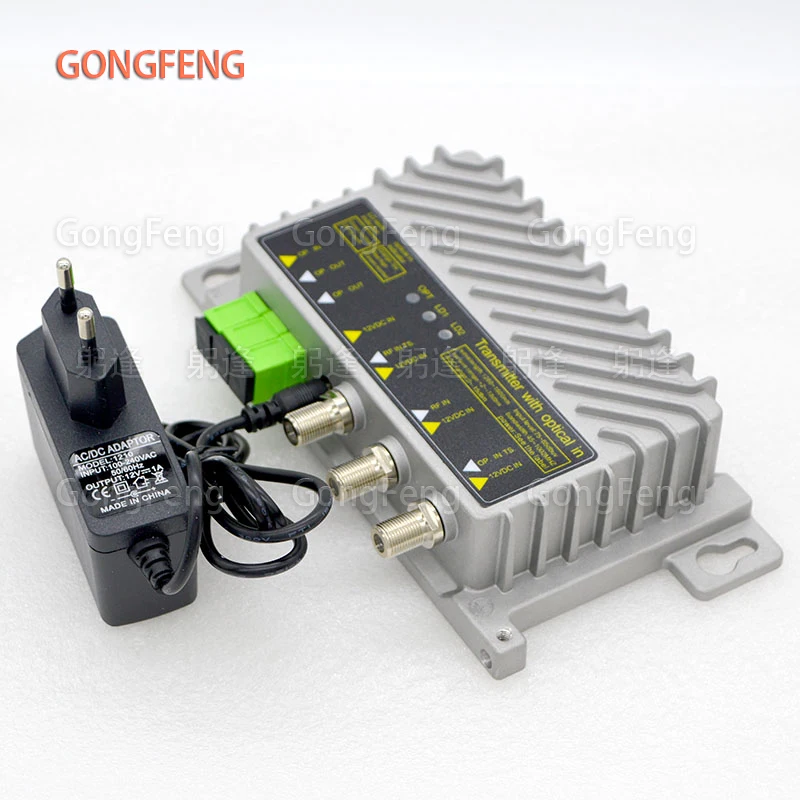

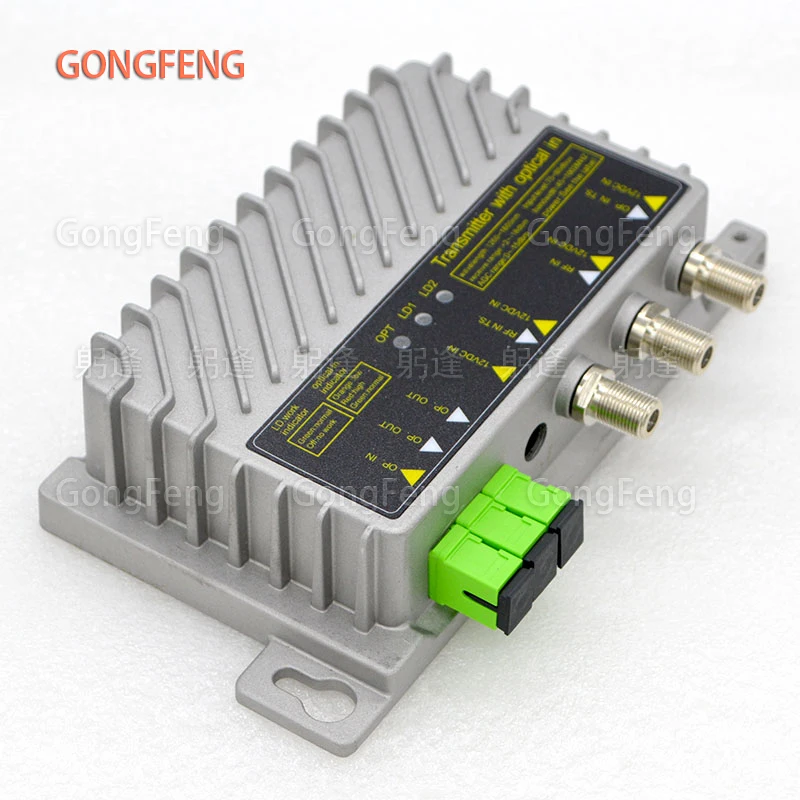

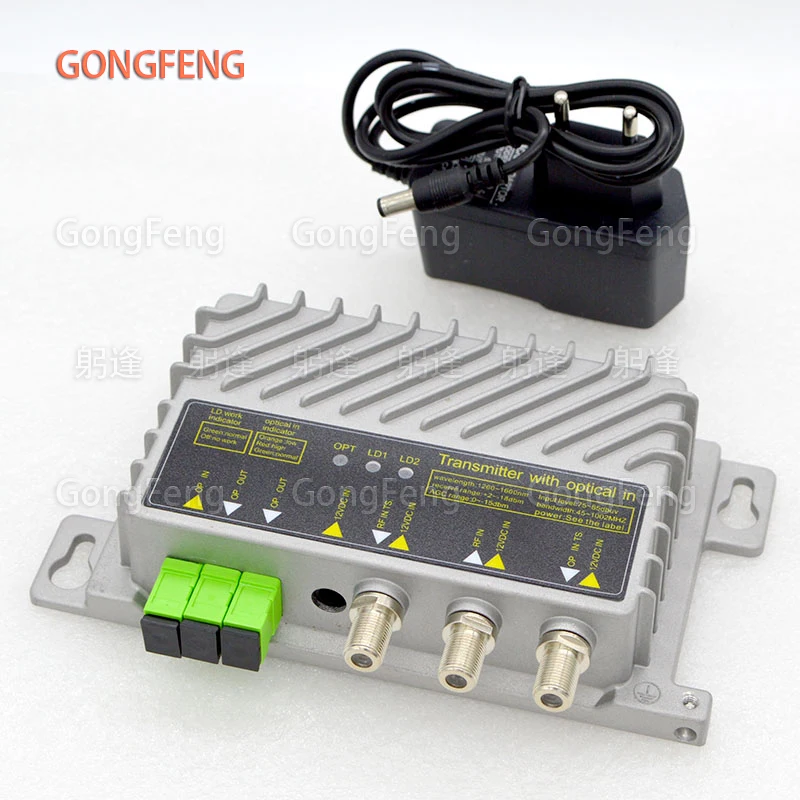

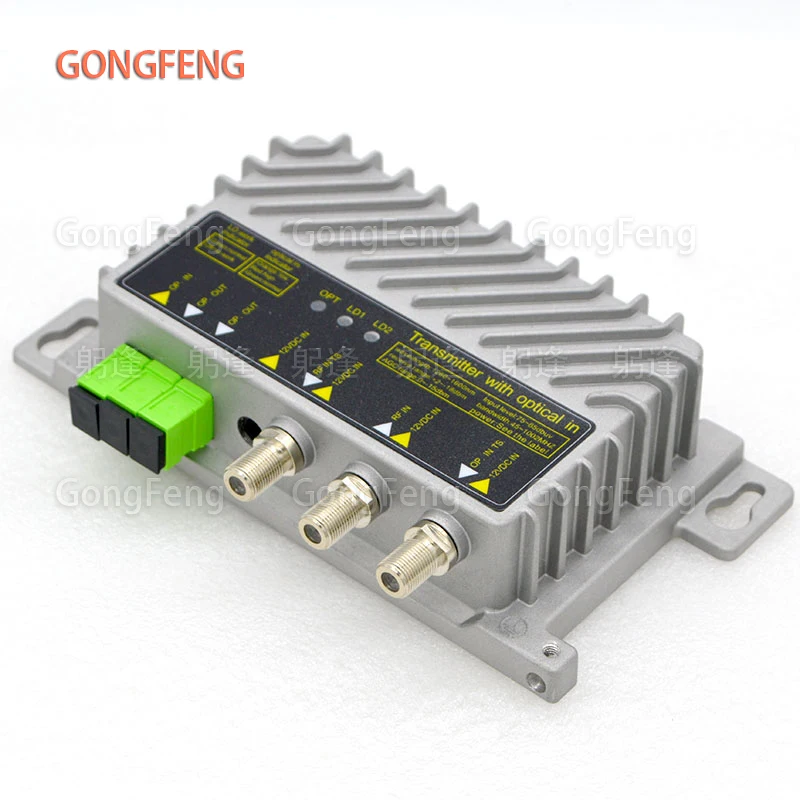

Mini FTTH CATV SC/APC Optical Transmitter Two Way Output 2*10dBm Feed Working Band Optical Input Level 75~85dbuv Relay With AGC
Receiver output level ： 70（dBmV）
Wavelength ： 1310nm（nm）/1550nm
Input optical power ：+ 2~-23（dBm）
Optical connector type ： SC/APC
RF output impedance ： 75（Ω）
Output reflection loss ： 16（dB）
power waste ： 4（W）
Overall dimension ： 178*88*40（mm）
Weight ： 365（g）

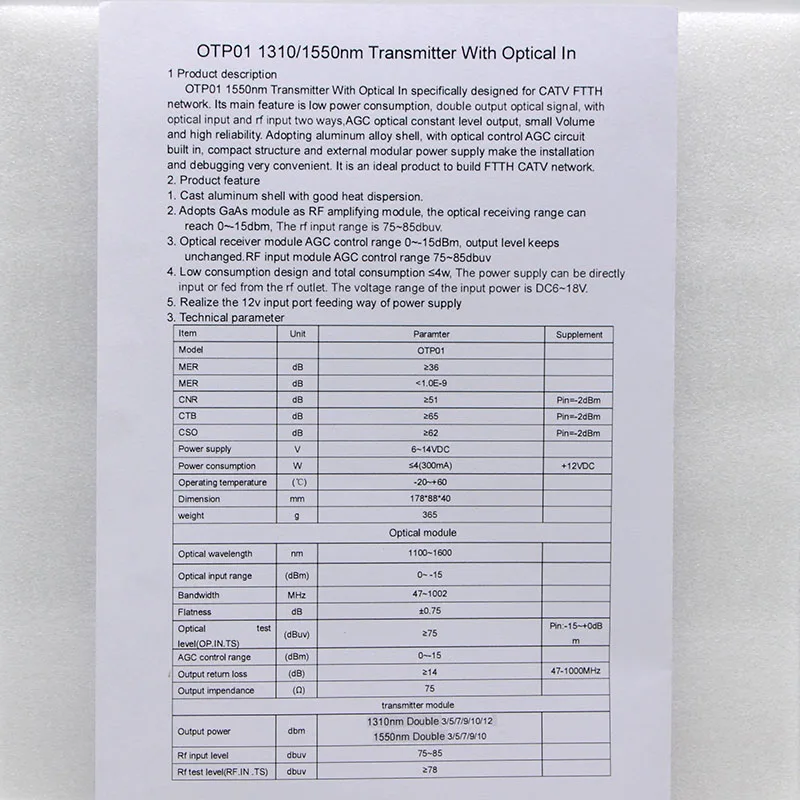

1 Product description
OTP01 1310nm Transmitter With Optical In specifically designed for CATV FTTH network. Its main feature is low power consumption,double output optical signal, with optical input and rf input two ways,AGC optical constant level output, small Volume and high reliability. Adopting aluminum alloy shell, with optical control AGC circuit built in, compact structure and external modular power supply make the installation and debugging very convenient. It is an ideal product to build FTTH CATV network.
2. Product feature
1.Cast aluminum shell with good heat dispersion.
2. Adopts GaAs module as RF amplifying module, the optical receiving range can reach 0~-15dbm, The rf input range is 75~85dbuv.
3. Optical receiver module AGC control range 0~-15dBm, output level keeps unchanged.RF input module AGC control range 75~85dbuv,output level keeps unchanged.
4. Low consumption design and total consumption ≤4w, The power supply can be directly input or fed from the rf outlet. The voltage range of the input power is DC6~15V.
5. Realize the12v input port feeding way of power supply
Mini FTTH CATV SC/APC Transmisor óptico Salida bidireccional 2 * 10dBm Banda de trabajo de alimentación Nivel de entrada óptica 75 ~ 85dbuv Relé con AGC
Nivel de salida del receptor: 70(dBmV)
Longitud de onda: 1310nm(nm)/1550nm
Potencia óptica de entrada: + 2 ~-23(dBm)
Tipo de conector óptico: SC/APC
Impedancia de salida RF: 75(Ω)
Pérdida de reflexión de salida: 16(dB)
Desperdicio de energía: 4(W)
Dimensión total: 178*88*40(mm)
Peso: 365(g)
1 Descripción del producto
Transmisor OTP01 1310nm con entrada óptica diseñado específicamente para la red CATV FTTH. Su característica principal es el bajo consumo de energía, la señal óptica de salida doble, con entrada óptica y entrada RF de dos vías, Salida Óptica de nivel constante AGC, volumen pequeño y alta fiabilidad. La ADOPCIÓN DE carcasa de aleación de aluminio, con circuito AGC de control óptico integrado, estructura compacta y fuente de alimentación modular externa hacen que la instalación y depuración sea muy conveniente. Es un producto ideal para construir una red FTTH CATV.
2. Características del producto
1. Carcasa de aluminio fundido con buena dispersión del calor.
2. Adopta el módulo GaAs como módulo amplificador RF, el rango de recepción óptica puede alcanzar 0 ~-15DBM, el rango de entrada RF es 75 ~ 85dbuV.
3. Módulo receptor óptico AGC rango de control 0 ~-15dBm, el nivel de salida se mantiene sin cambios. Módulo de entrada RF AGC rango de control 75 ~ 85dbuV, el nivel de salida se mantiene sin cambios.
4. Diseño de bajo consumo y consumo total ≤ 4W, la fuente de alimentación se puede introducir directamente o alimentar desde la salida RF. El rango de voltaje de la potencia de entrada es DC6 ~ 15V.
5. Realice la forma de alimentación del puerto de entrada de 12V
