Descripción

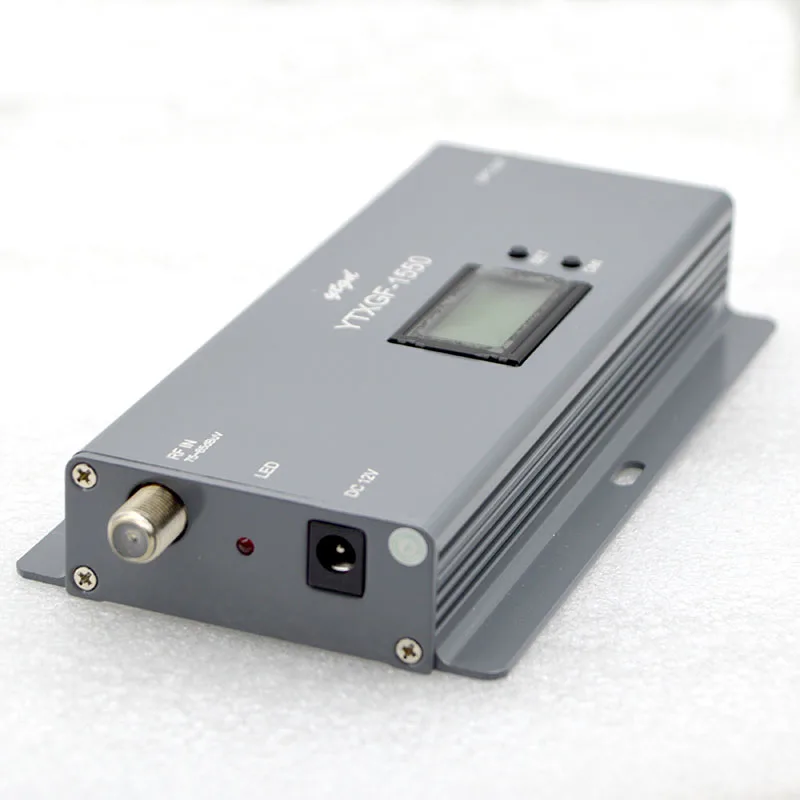

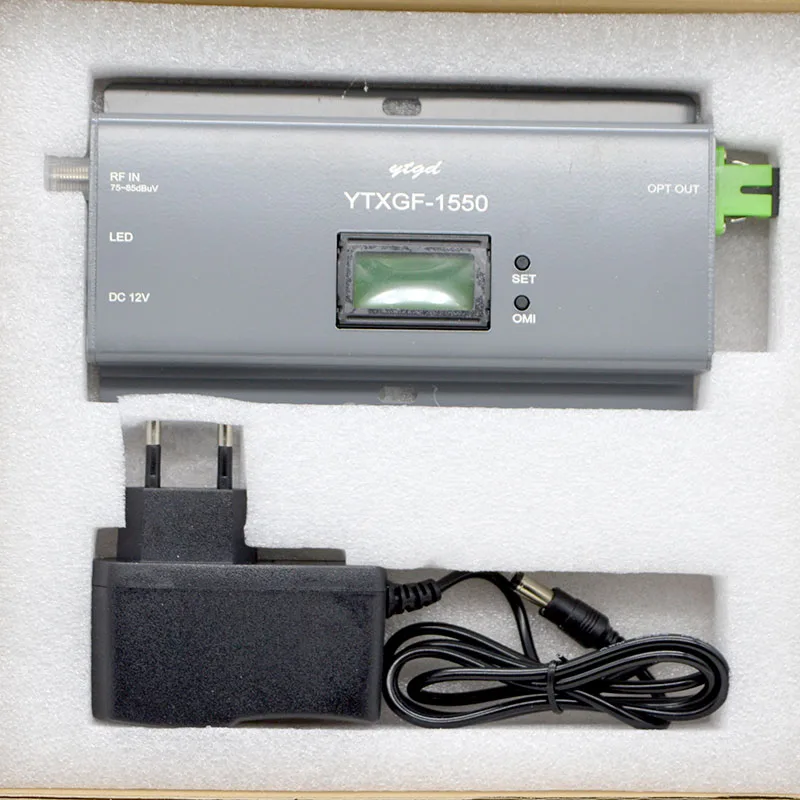

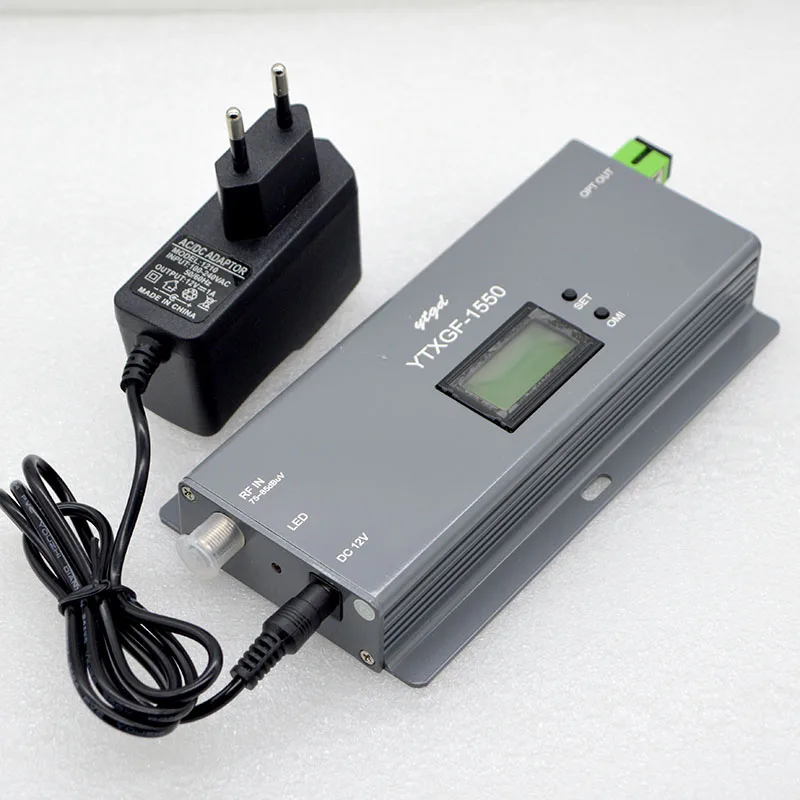

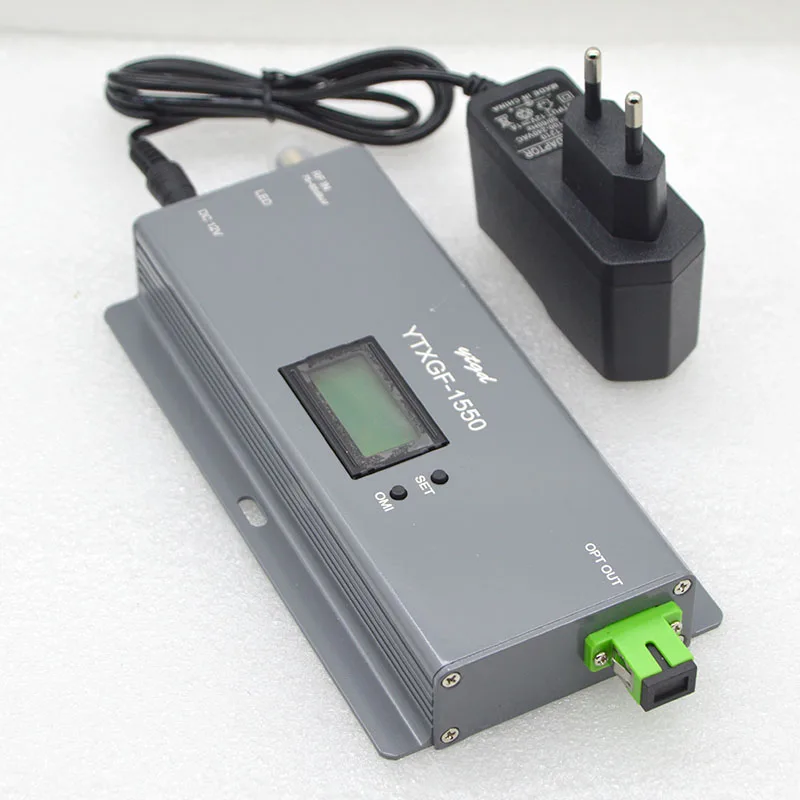

Nuevo transmisor de fibra óptica FTTH 1550nm CATV transmisor óptico con conector SC/APC entrada RF con pantalla LCD venta especial

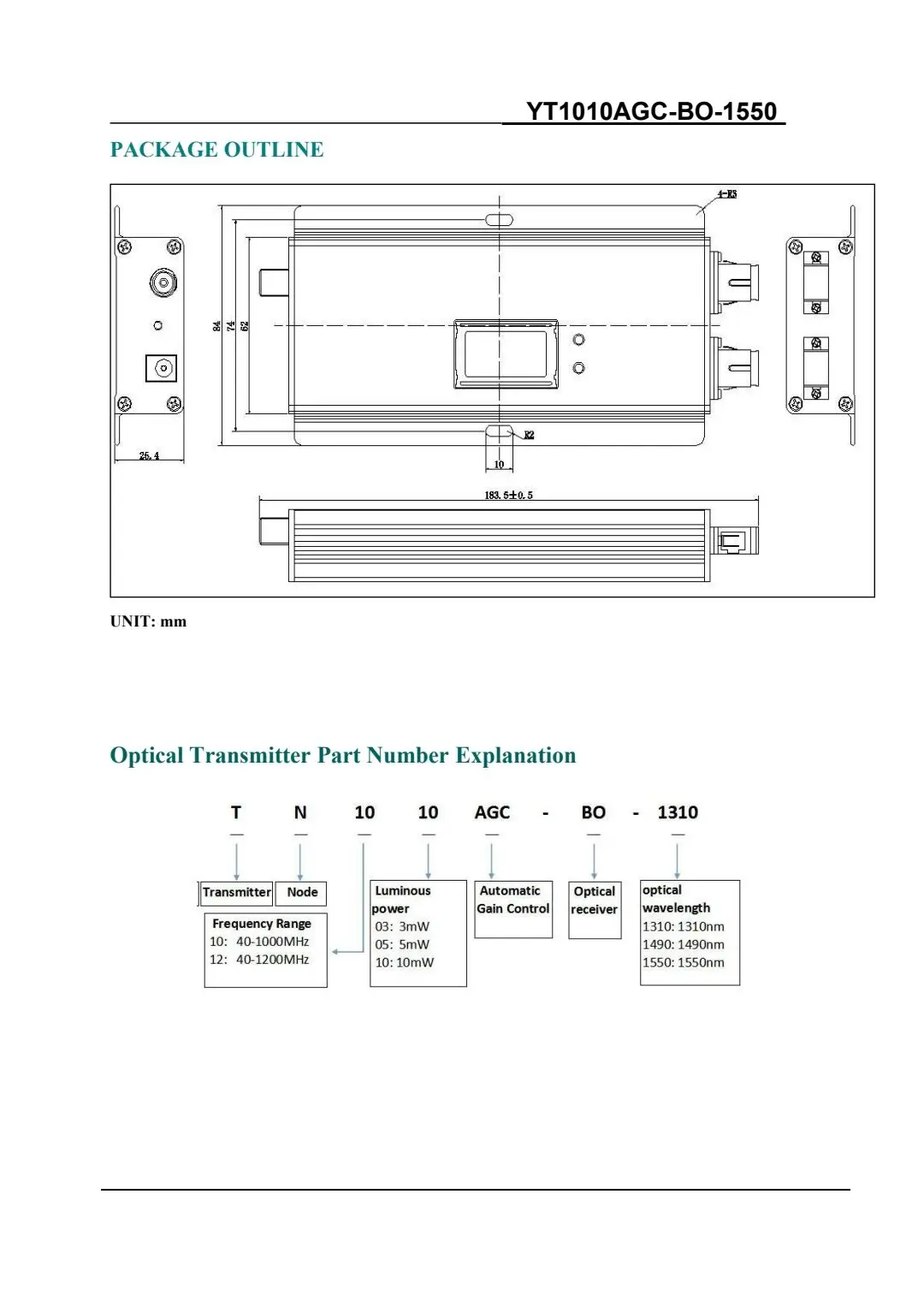

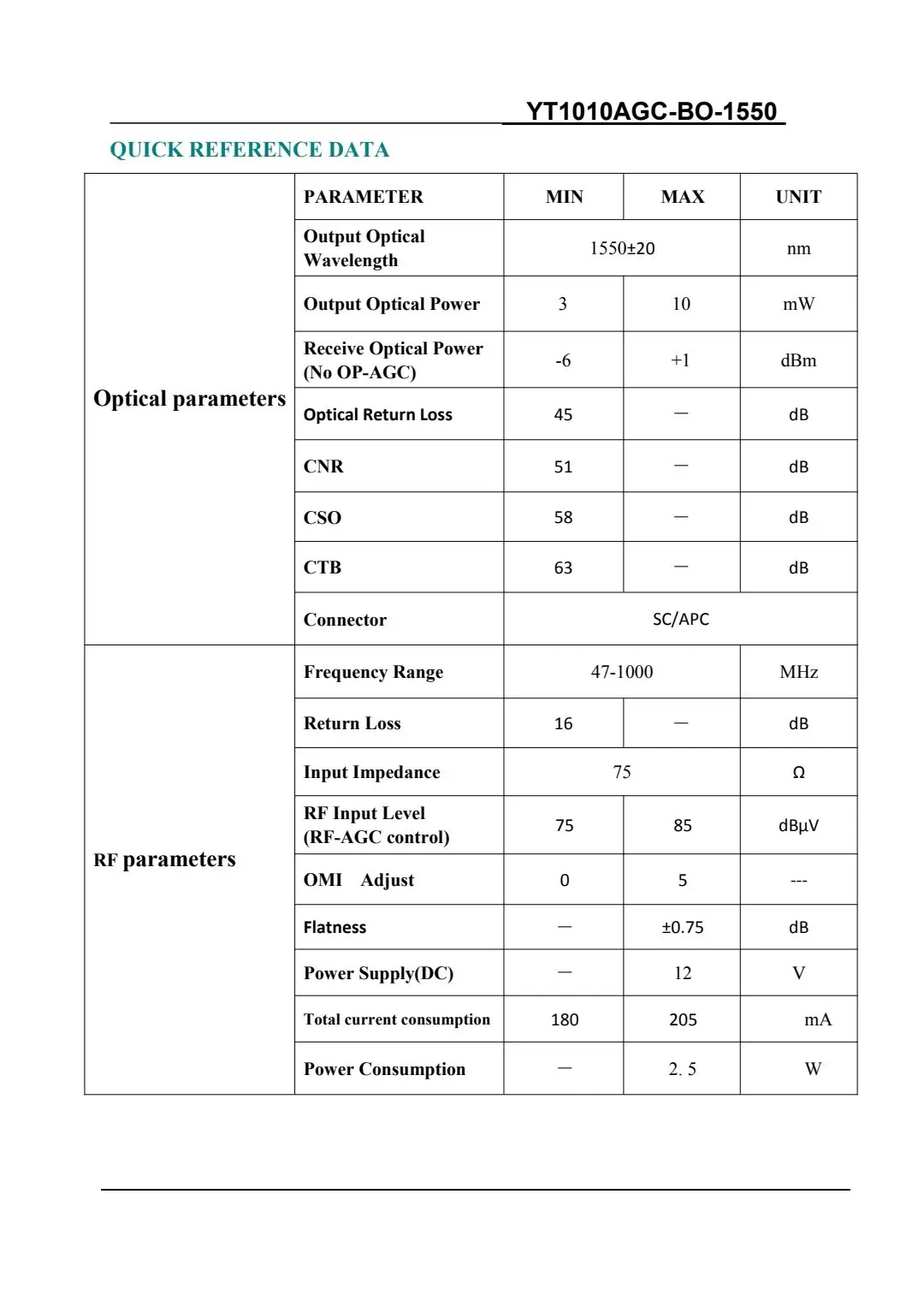

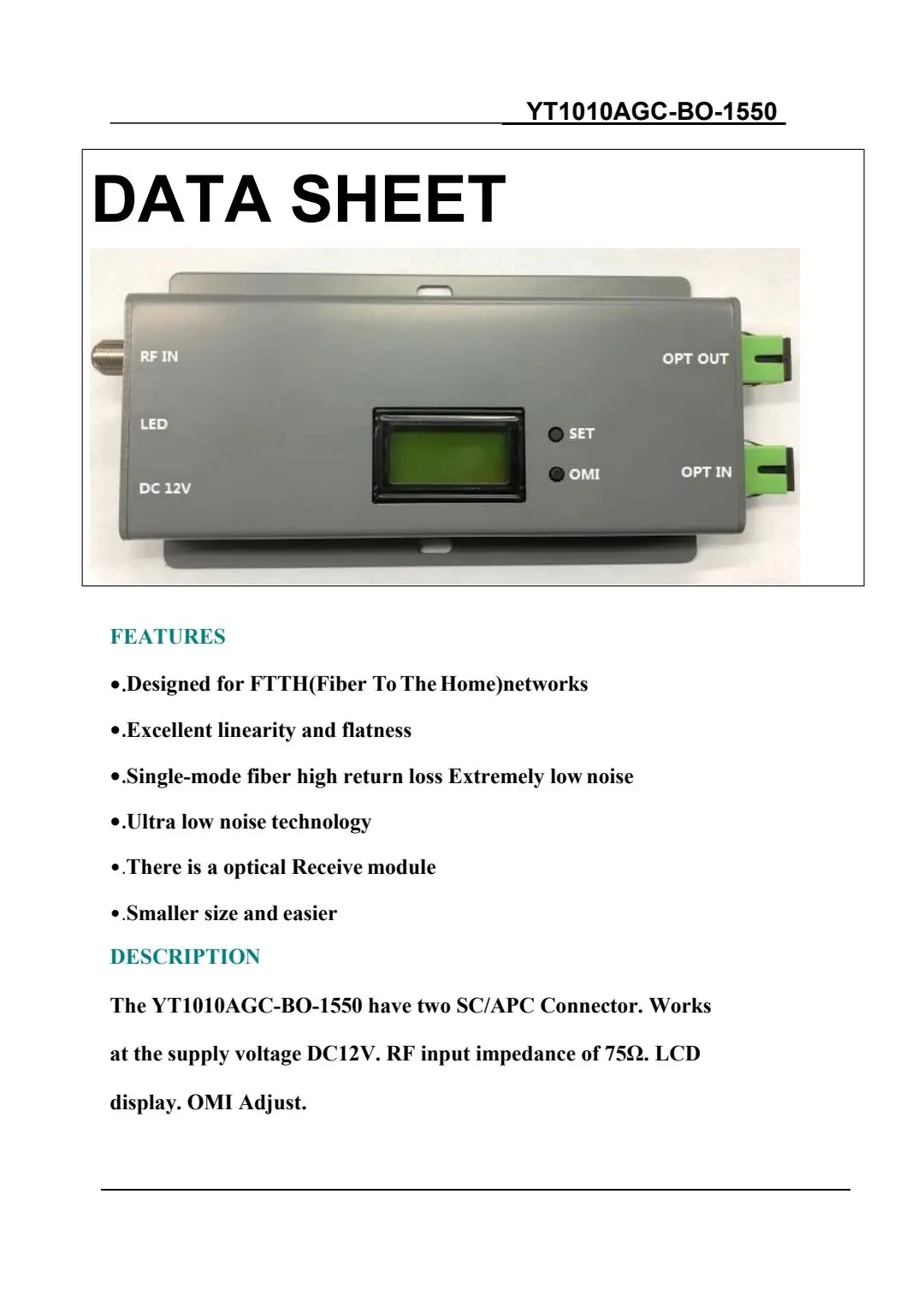

Modelo: 1010AGC-BO-1550, transmisor de fibra óptica de modulación directa con AGC
Longitud de onda de trabajo: 1550 ± 20 (nm)
Potencia óptica de salida: 3 ~ 10 (MW)

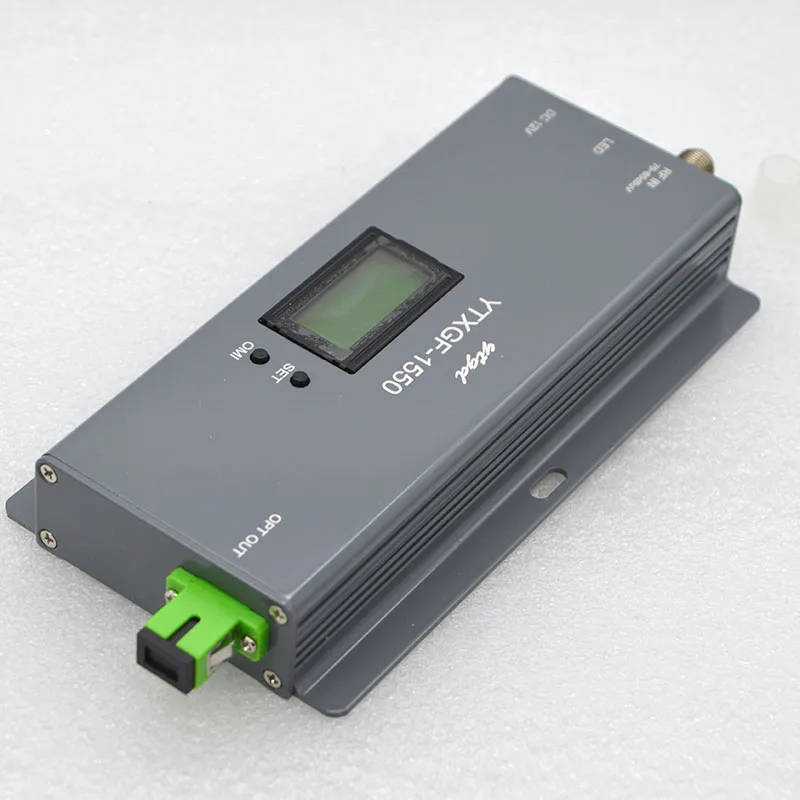

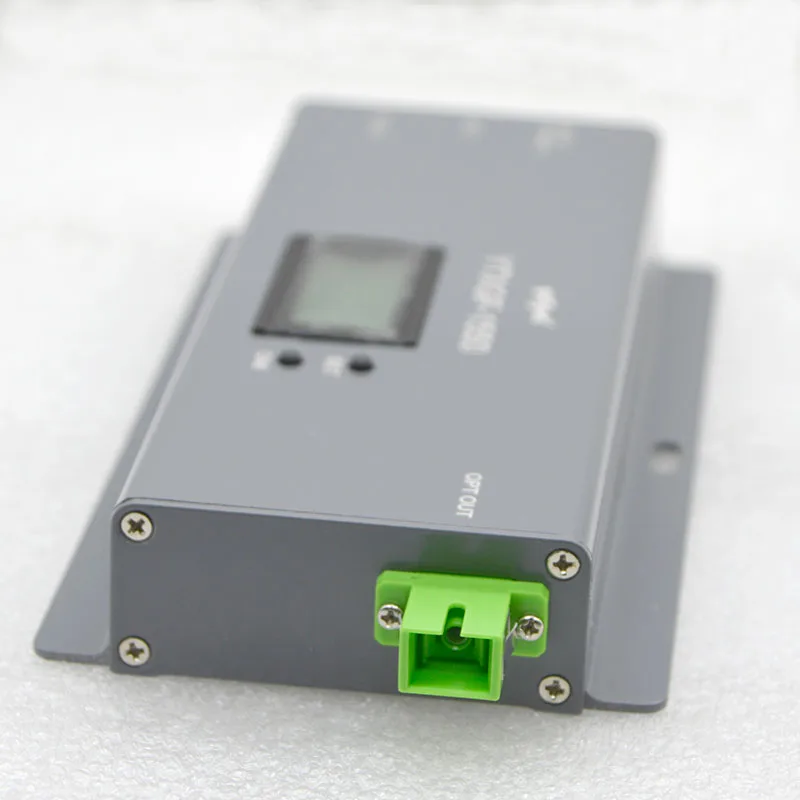

Tipo de conector óptico: SC / APC
Consumo total de energía: 2,5 (W)
Funciones y tipos de transmisores ópticos
La Función del transmisor óptico digital es convertir la salida de la señal cargada base digital por el terminal eléctrico en señal óptica e inyectarla efectivamente en la línea de fibra óptica con tecnología de acoplamiento. La conversión eléctrica/óptica se realiza modulando la fuente de luz con la señal eléctrica digital que lleva información.
La modulación se divide en modulación directa y modulación externa. Los parámetros característicos de la fuente de luz modulada incluyen potencia, amplitud, frecuencia y fase.
La modulación directa de la intensidad de la luz (potencia) se utiliza ampliamente en sistemas prácticos de comunicación de fibra óptica.
La Función del transmisor óptico es convertir la señal de TV AM RF enviada por el extremo frontal en una señal óptica y transmitir la señal óptica a la distancia a través de la fibra óptica.
Según las diferentes frecuencias de funcionamiento, los transmisores ópticos se dividen en dos categorías: A y B:
El transmisor óptico de clase A se refiere al transmisor óptico que transmite 59 señales de TV analógicas en el rango de frecuencia de 47 ~ 550 MHz y señales de modulación digital en el rango de frecuencia de 550 ~ 750 (862) MHz;
El transmisor óptico de Clase B se refiere a un transmisor óptico que transmite 84 señales de TV analógica de 30 a 750 MHz en el rango de frecuencia de 47 ~ MHz.
Según diferentes modos de modulación, los transmisores ópticos se dividen en modulación de frecuencia, modulación de amplitud y modulación digital.
En la actualidad, el más utilizado es el transmisor óptico AM multicanal, que se divide en modulación directa y modulación externa.
1. El transmisor óptico de 1310nm emite un láser de longitud de onda de 1310nm, que generalmente adopta la tecnología de modulación de intensidad directa, y su componente principal es el módulo láser DFB; Además, hay fuente de alimentación, circuito de polarización láser, circuito de arranque lento láser, compensación de distorsión y circuito de accionamiento, control de potencia y circuito de control de enfriamiento, Protección contra sobrecarga y circuito de protección de sobremarcha, circuito de detección óptica, etc.
En el transmisor óptico de modulación directa, la señal de RF impulsa directamente el láser después de la amplificación de RF, la atenuación electrónica y la compensación de predistorsión
2. Aplicación del sistema de transmisión de fibra óptica CATV del transmisor óptico de modulación externa de 1550nm, ya sea digital o analógico, su importante objetivo de desarrollo es cómo extender la distancia de transmisión de la línea troncal, o deje que la fibra óptica penetre lo más profundo posible en el área del usuario, Para realizar fibra óptica en la carretera o fibra óptica en el hogar. En el diseño específico del sistema óptico, hay dos sistemas para elegir, a saber, el sistema 1310nm y el sistema 1550nm. El sistema que se debe seleccionar se considera generalmente desde los aspectos de los indicadores técnicos requeridos por el sistema, costo del sistema, confiabilidad del sistema, flexibilidad de red, etc.
