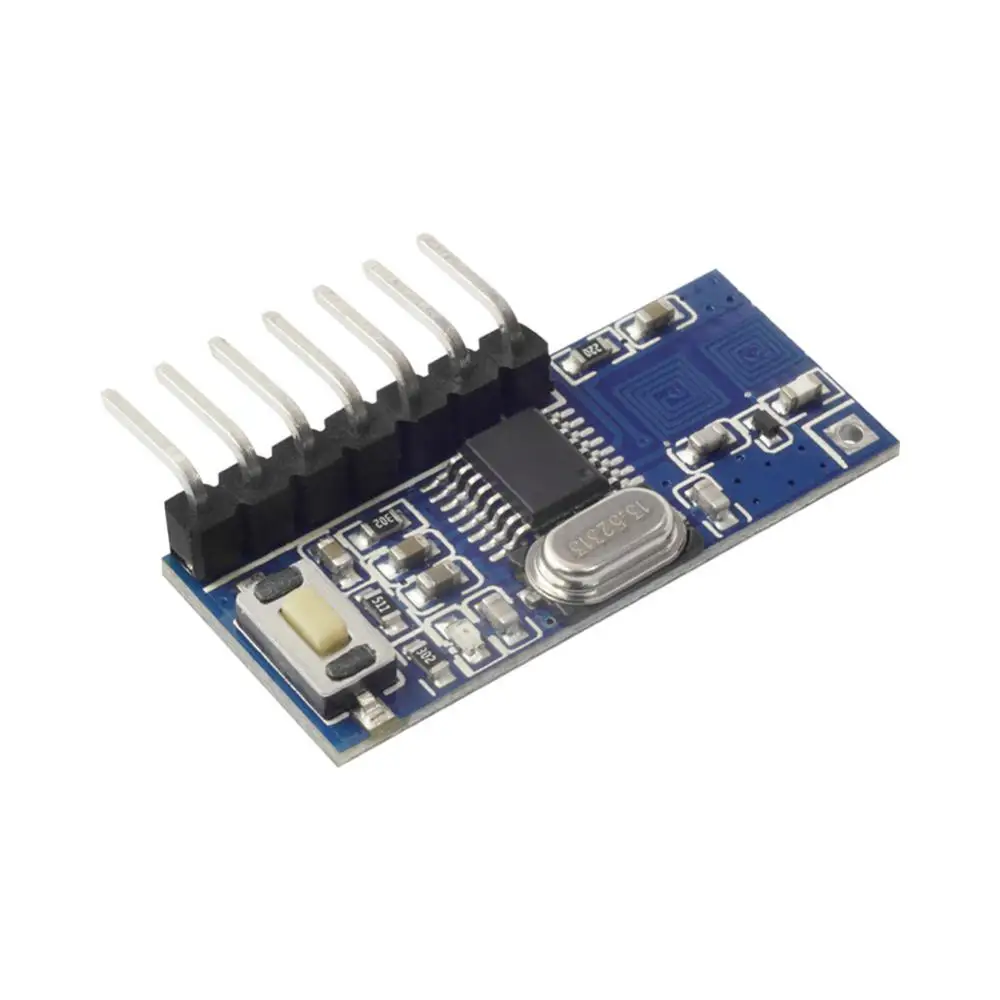

Transmisor de codificación de voltaje amplio inalámbrico de 433mhz + receptor de decodificación Módulo de salida de 4 canales para controles remotos de 433 Mhz

Transmisor de codificación de amplio voltaje inalámbrico de 433 mhz, receptor de decodificación, módulo de salida de 4 canales, controles remotos de 433 Mhz

Parámetros del producto

Voltaje de funcionamiento: DC3V-5V

Corriente de trabajo: 3mA

Sensibilidad: -108dBM Velocidad: máx. 10 kb/s

Modo de trabajo: 7 modos como punto, autobloqueo, enclavamiento

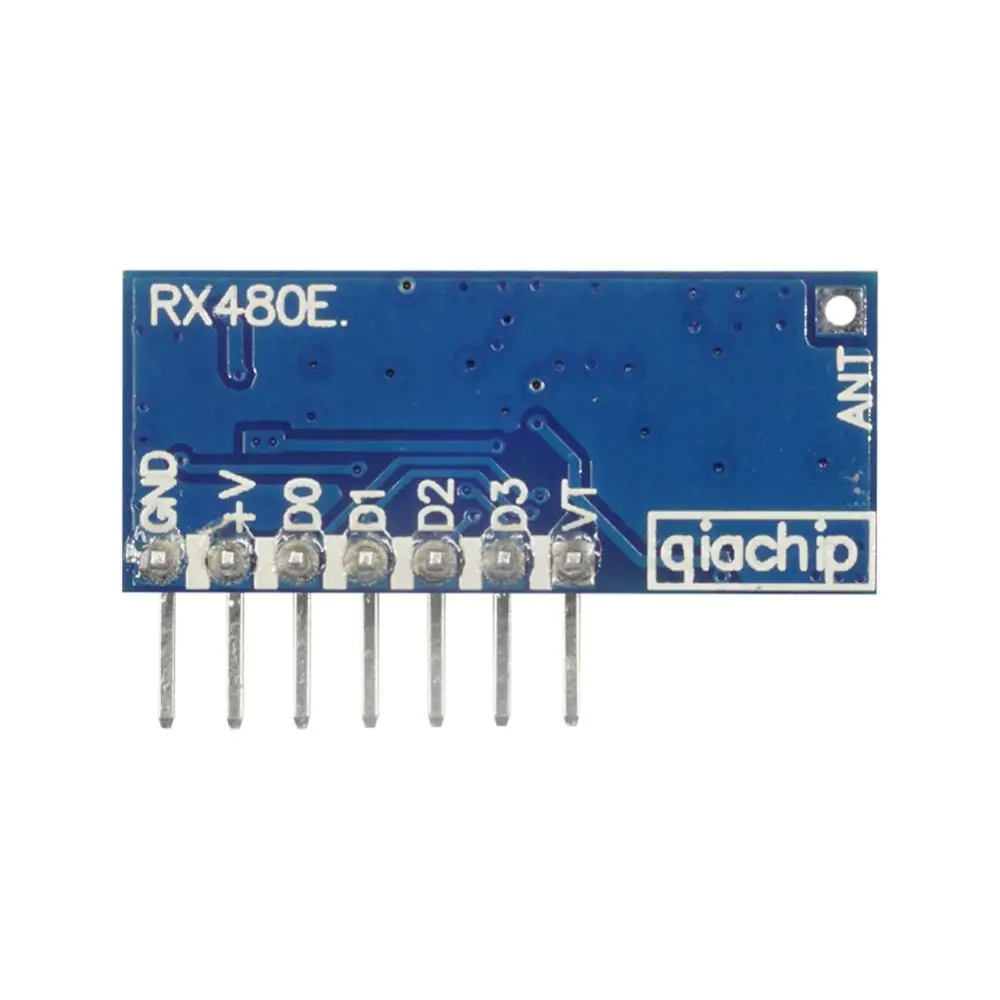

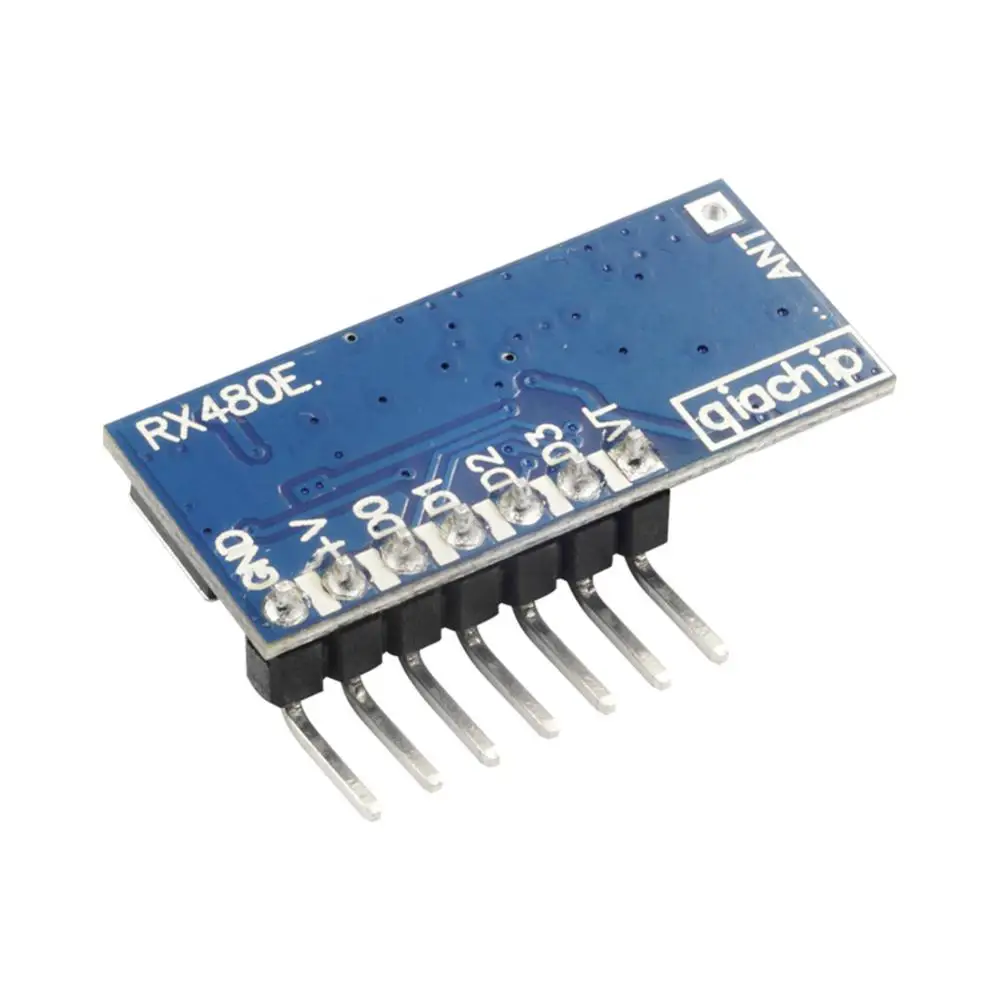

Salida del módulo: 4 canales de señal de nivel CMOS, puede corresponder al control remoto "ABCD" 4 botones

El módulo receptor puede almacenar el control remoto: 16

Características

1.El control remoto utiliza un método de codificación de aprendizaje EV1527.Cada control remoto tiene un código de dirección independiente, evita que el código de cadena interfiera con cada.

2.El módulo receptor tiene tres funciones de selección: punto, autobloqueo, enclavamiento.

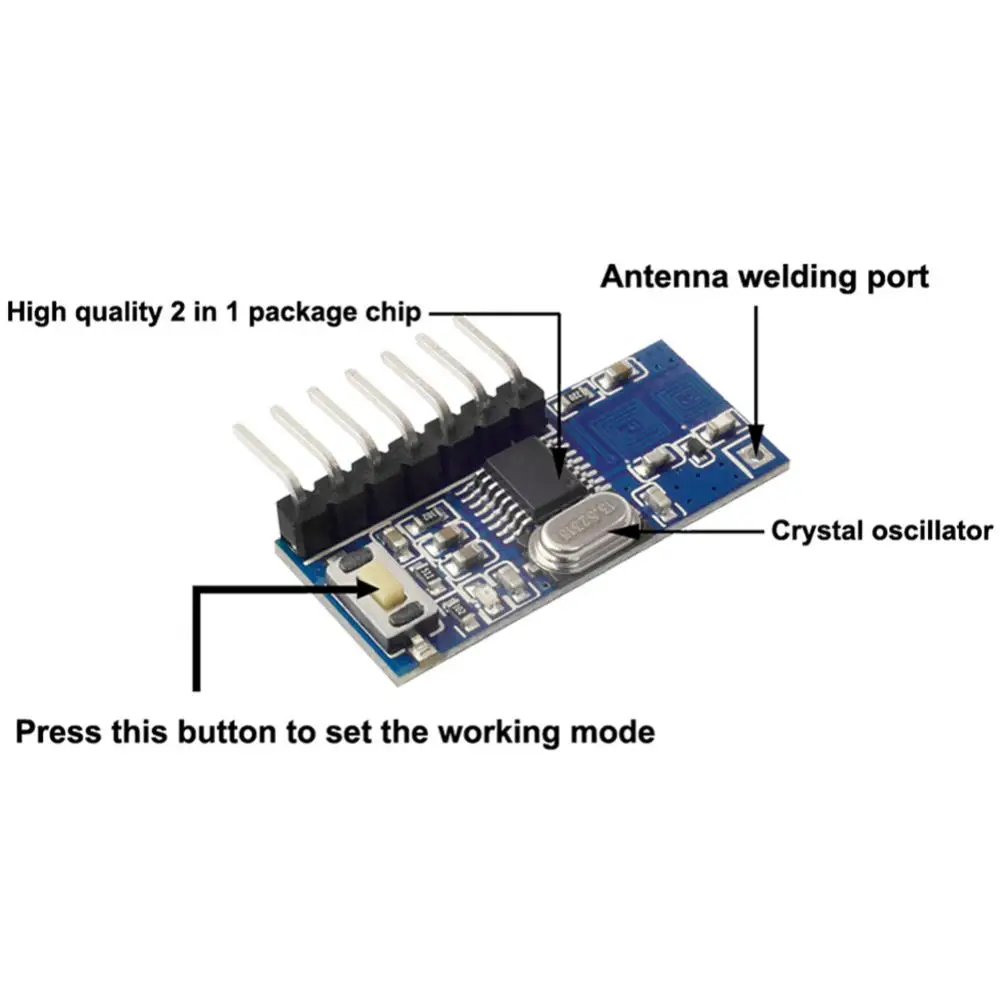

3.El módulo receptor utiliza un modo de selección de botones.No es necesario realizar la selección de modo mediante soldadura, puentes, etc., lo que ahorra tiempo y costos de mano de obra.

4.El módulo receptor contiene el chip decodificador para admitir EV1527, PT2262 y chips de codificación.

Instrucciones

Claro:

Presione 8 para aprender el botón de código, el LED se apaga.El LED parpadea 8 veces, borre OK. (El mismo control remoto necesita reemplazar el modo de trabajo, borre el código y luego aprenda)

Señal de confiscación de 6 segundos, salida automática del modo de código de aprendizaje

Aprender código:

paso :

De acuerdo con la cantidad de modos de trabajo requeridos, presione el botón de aprendizaje del módulo de decodificación y la lámpara LED del módulo de decodificación se encenderá.

Modo Plock: presione 1 módulo de decodificación para aprender los botones.

Modo de bloqueo automático: presione 2 módulos de decodificación para aprender los botones.

Modo de enclavamiento: presione 3 módulos de decodificación para aprender los botones.

Paso 2:

Cuando se presiona el control remoto, el módulo de decodificación recibe la señal, el LED del módulo de decodificación parpadea tres veces, luego se apaga y el código se realizó correctamente.(Si ingresa al modo de código de aprendizaje, sin señal de control remoto, después de 10 segundos, salga automáticamente del modo de código de aprendizaje).

Introducción al modo de trabajo:

1.Presione el botón de aprendizaje del primer módulo, después de estudiar el control remoto, ingrese al modo puntual;

2.Presione 2 para el botón de aprendizaje del siguiente módulo, después de estudiar el control remoto, ingrese al modo de bloqueo automático;

3.Presione el botón de aprendizaje del módulo 3, después de estudiar el control remoto, ingrese al modo de enclavamiento;

4.Presione el botón Aprendizaje del siguiente módulo, después de estudiar el control remoto,

Ingrese a los dos modos bidireccionales autoblocantes;

5.Presione el botón de aprendizaje del quinto módulo.

1 * módulo de decodificación

Precauciones

1.Gire la alimentación, podrá limpiar el código y el símbolo en cualquier momento.Cuando el circuito realiza la función de empleado durante el funcionamiento, el relé de 4 vías restaura el estado normal.Cuando el indicador de registro está encendido, el indicador LED se enciende y el tiempo de espera de aprendizaje es de aproximadamente 16 segundos.Es necesario completar el código en 16 segundos.Después de 16 segundos, el LED se apaga y el programa sale automáticamente del registro.

2, cuando se usa por primera vez, debe hacer una clerificación, borrar la cara
