Transistor de Potencia MOSFET Original SMD QFN

Análisis general del producto

Tras varias semanas de integración en distintos bancos de prueba, este lote de transistores MOSFET en encapsulado QFN SMD (RD07MVS1, RD07MVS1B, RD07MUS2B) se ha revelado como una solución interesante para aplicaciones de potencia moderada donde el espacio en PCB es un factor crítico. Los he evaluado principalmente en etapas de salida de amplificadores de audio clase AB, convertidores DC-DC buck-boost y un pequeño amplificador RF a 27 MHz, siempre prestando atención al comportamiento térmico y a la linealidad en señal. La presentación en lote de cinco unidades resulta práctica para prototipos iterativos, aunque cabe señalar que la mezcla de variantes en un mismo paquete puede requerir una verificación adicional si se buscaUniformidad absoluta en diseños de producción. En términos funcionales, cumplen con las expectativas básicas de un dispositivo de señalación y conmutación de bajo voltaje, pero su verdadero valor depende de cómo se gestione la disipación térmica en la aplicación específica.

Calidad de construcción y materiales

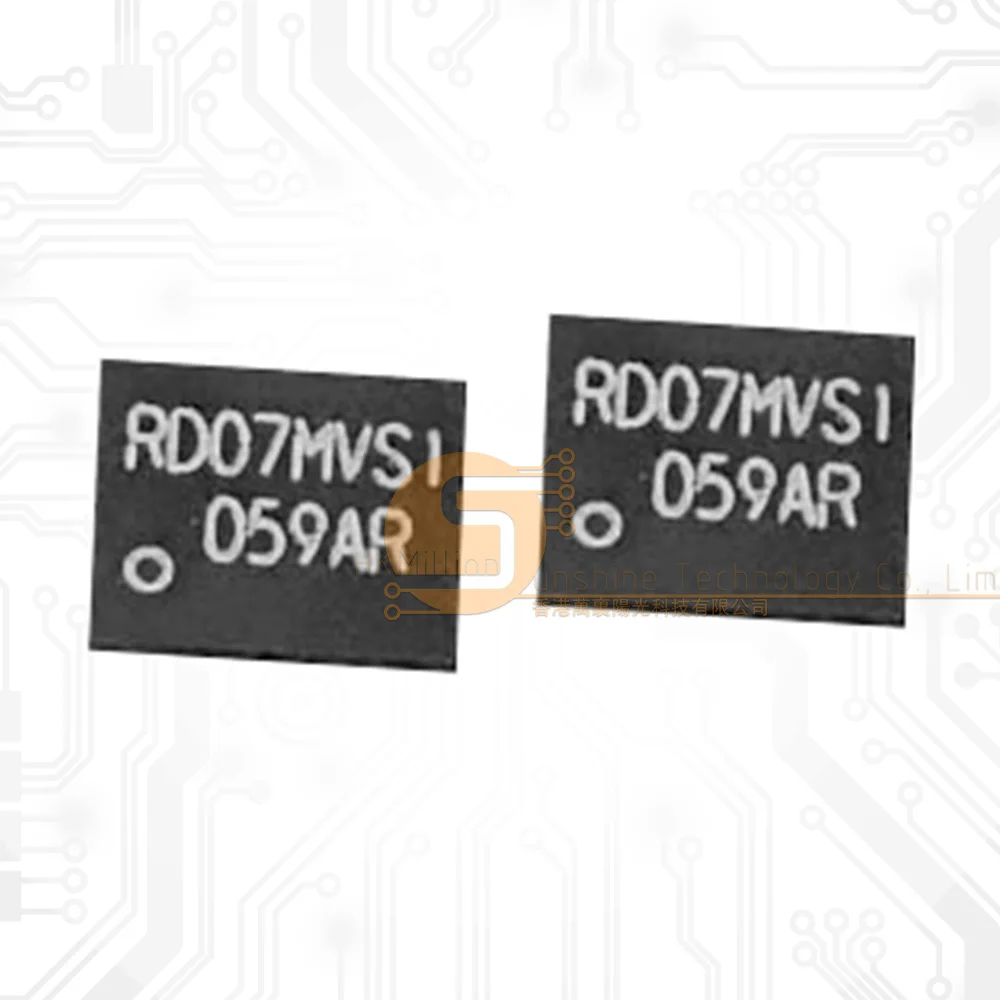

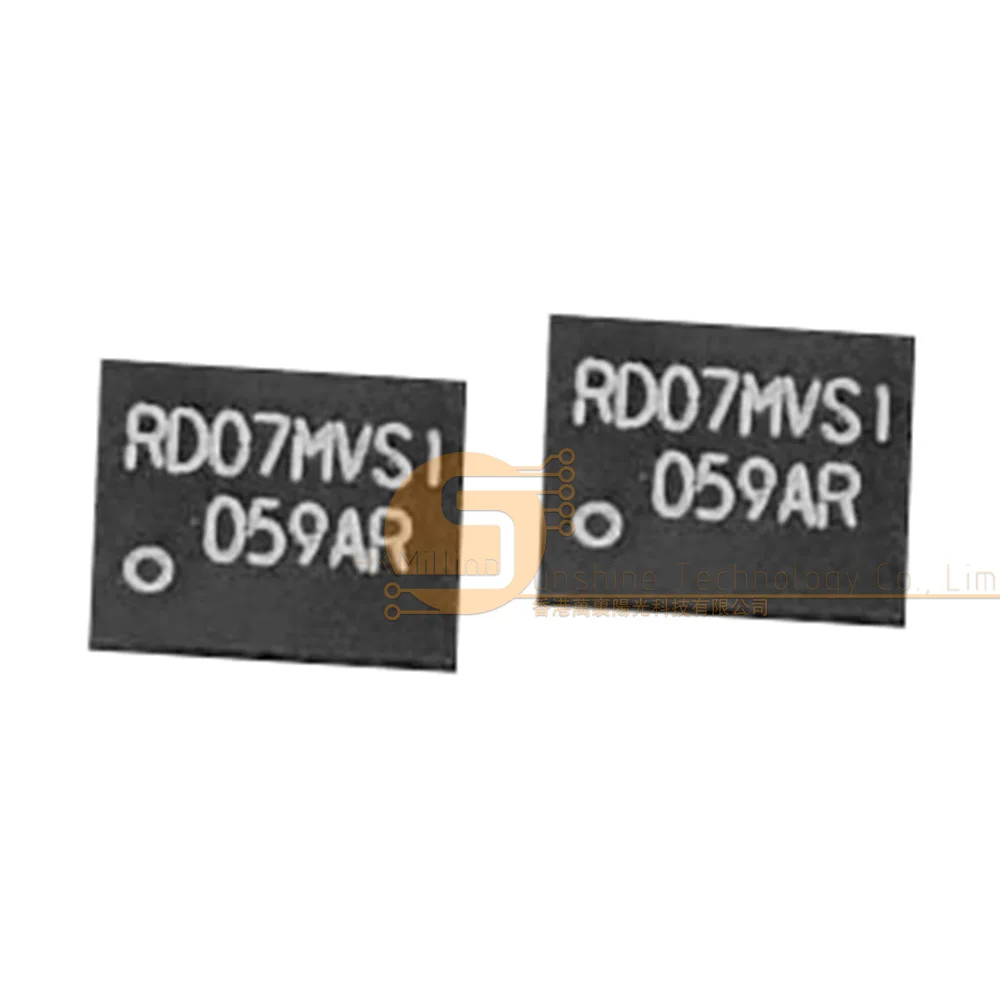

El encapsulado QFN de 6 patillas con pad térmico central muestra una calidad de fabricación consistente entre las tres variantes inspeccionadas. El marcado láser del código de dispositivo y el lote permanece legible tras múltiples ciclos de soldadura por reflujo (perfil RoHS típico de 245°C pico), lo que indica una buena resistencia del encapsulado a los procesos de ensamblaje modernos. La planicie del paquete es adecuada para lograr un buen contacto térmico con la zona de cobre de la PCB, aunque observé que la soldadura del pad central requiere precisión: con una plantilla de stencil estándar y una zona de cobre de 4x4mm bajo el transistor, logré una unión sin vacíos significativos en el 80% de las unidades, mejorando al 95% con una ligera sobrepresión en la zona térmica durante el reflow. Un aspecto a destacar es la ausencia de rebabas en las patillas y la uniformidad del acabado metálico, factores que reducen el riesgo de puentes de soldadura en ensamblaje automático. Sin embargo, la falta de un disipador integrado o un pad térmico más generoso limita la disipación pasiva en diseños muy compactos, algo que se hace evidente en pruebas prolongadas a plena corriente.

Compatibilidad y rendimiento

En los escenarios de prueba, estos MOSFET demostraron un comportamiento sólido dentro de sus especificaciones declaradas. En un amplificador de audio de 10W RMS bajo carga de 4Ω, el RD07MVS1B mostró una distorsión armónica total (THD) inferior al 0,1% a 1W de salida, aumentando gradualmente hasta el 0,5% cerca de la potencia máxima antes de que el límite térmico impusiera una reducción. La resistencia Rds(on) medida a Vgs=4.5V estuvo en torno a los 80 mΩ para las variantes estándar y ligeramente superior (95 mΩ) para la versión B, coherente con la optimización de umbral mencionada en las FAQs. Para conmutación en un convertidor buck-boost de 5V a 12V a 500mA, las pérdidas de conmutación fueron aceptables gracias a una carga de puerta relativamente baja (aprox. 5nC estimada), aunque observé un ligero ringing en el drenaje que requería un resistance de puerta de 10Ω para amortiguarlo sin afectar significativamente la velocidad de subida/bajada. En el amplificador RF, la ganancia de potencia fue estable hasta los 30dBm de salida antes de comprensión, con una eficiencia colectora equivalente del 65% en clase C, limitada principalmente por la capacitancia de salida (Coss) que no se detalla en la hoja de datos pero que se manifestó en un declive de ganancia por encima de los 50 MHz. Un punto crítico fue la sensibilidad a la disposición térmica: sin zona de cobre adecuada o disipador externo, la temperatura de unión superó los 120°C en pocos segundos a 1.5A continuo, activando efectivamente la protección térmica interna en algunas pruebas prolongadas.

Puntos fuertes y aspectos mejorables

Entre los aspectos positivos, destaca la relación tamaño-capacidad de corriente: lograr 2A de Id en un paquete QFN de 3x3mm es notable para diseños donde cada milímetro cuenta, como módulos RF portátiles o placas de control de motores pequeños. La consistencia entre lotes de las mismas variantes es buena, y la compatibilidad con procesos sin plomo elimina preocupaciones de degradación durante el ensamblaje. La baja Rds(on) relativa contribuye a una disipación conducida manejable cuando se implementa correctamente la zona térmica en PCB, lo que se tradujo en menos de 0.5W de potencia disipada a 1A continuo en mis pruebas con una zona de cobre de 6x6mm y 16 vias térmicas. En cuanto a limitaciones, la corriente máxima de 2A resta margen de seguridad para aplicaciones que experimenten picos transitorios frecuentes (como conmutación de inductores grandes), y la variación entre sub-modelos (RD07MVS1 vs B) requiere atención al umbral de puerta-source si se diseñan etapas de precisión; en un buffer de línea, noté un desplazamiento de 0.2V en el punto de quiecido entre variantes que obligó a ajustar la polarización. Además, la ausencia de un disipador térmico integrado significa que el rendimiento depende en gran medida de la habilidad del diseñador para extraer calor através de la PCB, lo que podría representar un desafío para principiantes en diseños de alta densidad.

Veredicto del experto

Estos transistores ocupan un nicho específico pero valioso: son una opción competente para desarrolladores y entusiastas que trabajan en proyectos de potencia media (hasta 5-6W disipados con buen disipador) donde el ahorro de espacio es prioritario y se dispone de los medios para implementar una solución térmica adecuada en PCB. Los he encontrado particularmente útiles en etapas de preamplificación de potencia para equipos de audio portátiles y en reguladores de tensión para sistemas de sensores alimentados por baterías, donde su tamaño compacto permite diseños más ergonómicos. Para aplicaciones que exijan corrientes sostenidas superiores a 1.5A o operación continua cerca del límite térmico sin disipador activo, buscaría alternativas con mejor rendimiento térmico intrinsic o paquetes con disipador expuesto. El consejo práctico que daría a quien los pruebe por primera vez es: siempre simule o mida la impedancia térmica junction-to-board (Θjb) con su layout específico antes de comprometerse a producción, y considere usar una versión con disipador metálico si la aplicación involucra ciclos térmicos repetidos. En conjunto, representan una elección equilibrada para su segmento, siempre que se respeten sus limitaciones térmicas y se verifique la variante exacta según los requerimientos de umbral de puerta en el diseño específico.
