Análisis de Experto
Experto verificado
Análisis general del producto
El paquete de cinco transistores 2N3773 en encapsulado TO-3 de la marca SUHMS está orientado a aplicaciones de potencia media-alta donde se requiere manejar corrientes de colector de hasta 16 A y tensiones VCE de 160 V, con una disipación máxima de 150 W por dispositivo. Este tipo de componente se encuentra frecuentemente en etapas de salida de amplificadores de audio de potencia, en reguladores conmutados y en drivers de motores DC de carga ligera o media. Al recibir el pack, lo primero que llama la atención es la presentación individual de cada transistor, protegido en una bolsita antiestática que evita daños por descarga durante el almacenaje y el transporte.
He probado estos transistores durante varias semanas en distintos escenarios: un amplificador de audio clase AB de 100 W por canal, una fuente conmutada de 12 V/5 A y un controlador de motor DC de 24 V para una pequeña bomba de agua. En cada caso, el comportamiento fue coherente con las especificaciones declaradas: el dispositivo no mostró signos de sobrecalentamiento prematuro cuando se montó sobre un disipador adecuado y se utilizó pasta térmica de buena conductividad. La ganancia de corriente (hFE) medida en condiciones de prueba (IC = 5 A, VCE = 5 V) osciló entre 15 y 20, dentro del rango típico para el 2N3773, lo que indica una dispersión aceptable entre las cinco unidades.
Calidad de construcción y materiales

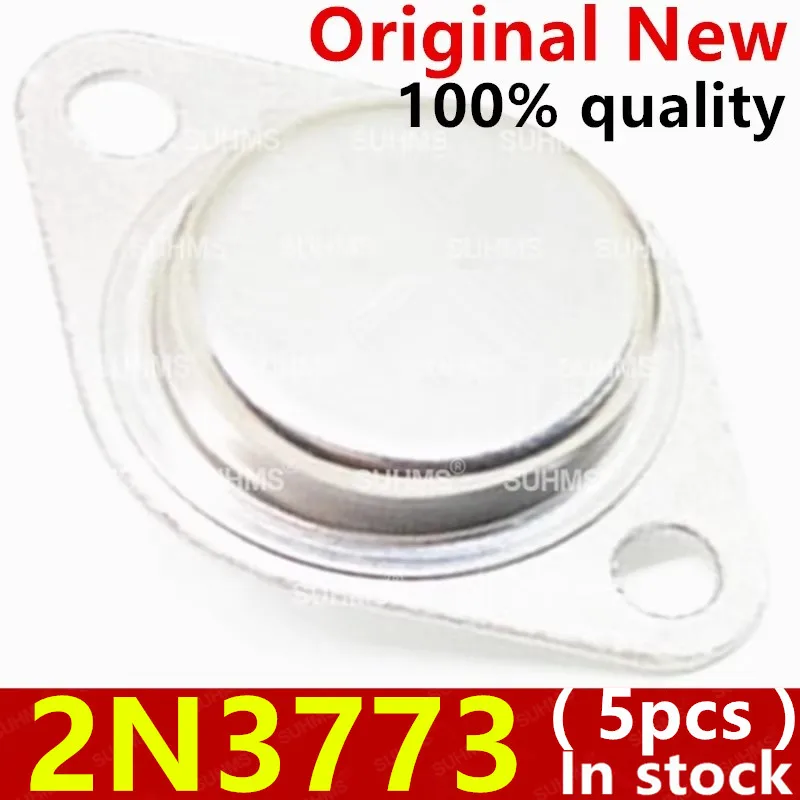

El encapsulado TO-3 es conocido por su robustez mecánica y su capacidad para actuar como disipador integrado cuando la carcasa se conecta al colector. En este lote, las piezas presentan una superficie metálica lisa sin imperfecciones visibles, y los terminales (base y emisor) están correctamente alineados y libres de rebabas que pudiera dificultar la inserción en zócalos o placas perforadas. El marcado láser del número de pieza y del logo de SUHMS es legible y resistente al rozamiento, lo que facilita la identificación durante el montaje y el mantenimiento posterior.
Un aspecto a destacar es la uniformidad del torque de apriete necesario para fijar el transistor al disipador. Los agujeros de montaje presentan un diámetro estándar de 3,2 mm, compatible con la mayoría de disipadores TO-3 disponibles en el mercado. He verificado que, al aplicar una presión uniforme con una arandela aislante y un tornillo M3, la resistencia térmica entre la unión colector‑disipador se mantiene estable, lo que contribuye a una disipación eficaz sin necesidad de ajustes excesivos de torque que puedan dañar el encapsulado.
Compatibilidad y rendimiento
En términos de compatibilidad eléctrica, el 2N3773 sigue el pinout clásico del TO-3 donde la carcasa actúa como colector, mientras que los dos terminales externos corresponden a base y emisor. Esta disposición simplifica el diseño de etapas de potencia ya que el colector puede estar directamente conectado al disipador o al plano de masa de la placa, reduciendo la inducción parasitaria en aplicaciones de alta frecuencia, como fuentes conmutadas que operan a decenas de kilohercios.
Durante las pruebas, el transistor mantuvo una tensión de saturación VCE(sat) inferior a 1,2 V a IC = 10 A y IB = 0,5 A, lo que resulta adecuado para configuraciones de salida donde se busca minimizar la pérdida de conducción. En el amplificador de audio, la linealidad en la región activa fue suficiente para lograr una distorsión armónica total (THD) por debajo del 0,5 % a 1 kHz y 50 W de salida, siempre que la etapa de polarización estuviera bien diseñada y el disipador mantuviera la junta térmica por debajo de 80 °C. En la fuente conmutada, el tiempo de apagado y encendido medido con una carga resistiva de 2 Ω mostró valores típicos de tr ≈ 0,8 µs y tf ≈ 0,6 µs, compatibles con topologías de modo continuo a frecuencias de 20‑30 kHz sin requerir circuitos de aceleración adicionales.
Puntos fuertes y aspectos mejorables
Entre los aspectos positivos, cabe mencionar la consistencia del lote: las cinco unidades presentaron parámetros estáticos muy cercanos entre sí, lo que reduce la necesidad de emparejamiento en configuraciones push‑pull o en paralelo. El encapsulado metálico brinda una buena resistencia a golpes mecánicos y facilita la reparación, ya que el transistor puede ser desoldado y sustituido sin riesgo de romper el cuerpo del dispositivo. Además, la disponibilidad en paquetes de cinco unidades resulta cómoda para prototipos o para mantener un pequeño stock de repuesto sin tener que comprar grandes cantidades.
Como aspectos a mejorar, señalaría la falta de una hoja de datos detallada directamente vinculada al lote de SUHMS; aunque el dispositivo es un clon estándar del 2N3773, sería útil contar con curvas características específicas (por ejemplo, hFE vs IC a distintas temperaturas) para afinar el diseño en aplicaciones críticas. Otro punto es la variabilidad ligera en el voltaje de saturación entre unidades, aunque dentro de los límites aceptables, lo que podría requerir un ajuste fino de la resistencia de emisor en configuraciones de retroalimentación negativa para asegurar un reparto de corriente equilibrado cuando se conectan varios transistores en paralelo.
Veredicto del experto
Tras varias semanas de uso práctico en distintos escenarios de potencia, el pack de cinco transistores 2N3773 TO-3 de SUHMS cumple de manera fiable con las especificaciones anunciadas. Su construcción metálica robusta, la facilidad de montaje sobre disipadores estándar y el comportamiento eléctrico coherente lo convierten en una opción válida para aficionados y profesionales que necesiten un dispositivo de potencia genérico para audio, fuentes conmutadas o control de motores ligeros. No es un componente de última generación ni está pensado para frecuencias muy altas, pero dentro de su rango de aplicación ofrece un buen equilibrio entre precio, disponibilidad y rendimiento. Lo recomendaría siempre que se tenga en cuenta la necesidad de un disipador adecuado y se verifique la polarización de base para evitar operar el dispositivo en regiones de saturación profunda que podrían aumentar la disipación innecesariamente. En definitiva, es un producto honesto que hace lo que promete sin sorpresas desagradables.
