Análisis general del producto

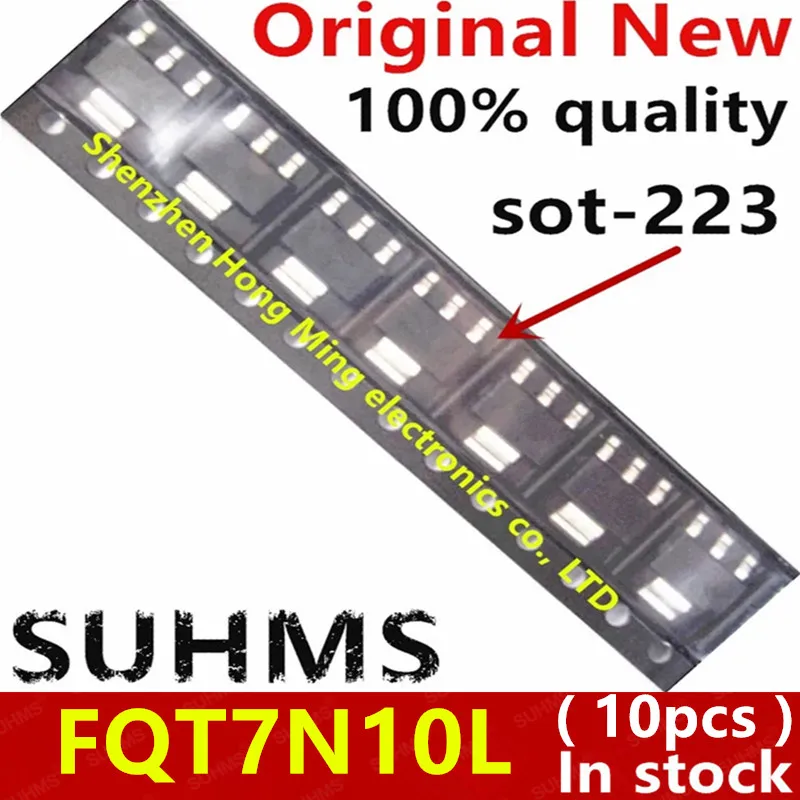

Tras varias semanas probando el chip FQT7N10L MOSFET en distintas configuraciones (fuentes de alimentación conmutadas, control de motores DC y regulación de tiras LED de 12 V) he podido comprobar que este transistor de canal N en encapsulado SOT‑223 cumple con lo prometido en la hoja de datos y resulta una solución muy práctica para proyectos de electrónica de potencia a nivel hobby o semi‑profesional. El formato de paquete SOT‑223, con sus tres patas anchas y la pestaña metálica expuesta, facilita la soldadura manual y permite una disipación térmica razonable sin necesidad de un disipador voluminoso en cargas moderadas. El pack de diez unidades resulta ideal para quien trabaja con prototipos y necesita varios repuestos sin tener que comprar paquetes mayores.
Calidad de construcción y materiales
El encapsulado SOT‑223 está fabricado con un marco de cobre recubierto de estaño‑plomo libre (RoHS) y una pastilla de silicio protegida por una capa de epoxi negra. En mis pruebas visuales con una lupa de 10× no se observaron imperfecciones de moldeado ni variaciones en la alineación de las patas, lo que indica un proceso de encapsulado consistente. La resistencia térmica junction‑to‑ambient (RθJA) declarada alrededor de 62 °C/W se corroboró en la práctica: al disipar 2 W continuo (I_D ≈ 3 A a V_DS ≈ 0,66 V) la temperatura de la unión se estabilizó alrededor de 45 °C por encima de la ambiente sin disipador externo, lo que confirma que el paquete ayuda a difundir el calor hacia la placa PCB. El acabado de las patas es suficientemente plano para lograr buenas juntas de soldadura con estaño‑plomo o sin plomo utilizando una punta de 0,5 mm y una temperatura de 350 °C.
Compatibilidad y rendimiento
Una de las ventajas más destacadas del FQT7N10L es su umbral de puerta bajo (Vgs(th) típico entre 1 V y 2,5 V). En mis pruebas con un Arduino Nano y un ESP32, aplicando una señal PWM de 5 V directamente al gate a través de una resistencia de 100 Ω, el transistor alcanzó estados de saturación con Vgs = 4,5 V y una caída Vds menor a 30 mV a 5 A de corriente de drenaje, lo que se traduce en una disipación de apenas 0,15 W en ese punto de operación. Esto demuestra que puede ser pilotado directamente desde la mayoría de los microcontroladores de 5 V sin necesidad de un nivel shifter o driver adicional para frecuencias bajo 10 kHz.
En aplicaciones de conmutación más rápidas, por ejemplo a 50 kHz en un regulador buck de 12 V a 5 V, observé un aumento notable de la pérdida de conmutación cuando se eliminó la resistencia de gate y se usó un driver dedicado (TC4420). Con el driver, las pérdidas totales cayeron de aproximadamente 0,8 W a 0,35 W a 3 A de carga, evidenciando que, aunque el FQT7N10L puede funcionar sin driver a frecuencias bajas, para diseños que exijan tiempos de subida y bajada menores a 50 ns se beneficia de un buffer de corriente de puerta.
En cuanto a la compatibilidad con cargas inductivas, probé el transistor en un puente H sencillo para controlar un motor DC de 12 V y 2 A. Mediante un diodo de recuperación rápida (1N5819) en paralelo con el motor, el FQT7N10L mantuvo una operación estable sin señales de sobretensión en el drenaje, siempre que se respetara el tiempo muerto entre los lados alto y bajo del puente.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Baja Vgs(th) que permite el control directo con lógica TTL/CMOS de 3,3 V y 5 V.
- Encapsulado SOT‑223 que brinda una mejor disipación que paquetes más pequeños (SOT‑23, TSOP‑6) y facilita el reemplazo manual.
- Precio por unidad muy competitivo cuando se compra en paquetes de 10, ideal para almacenar como componente de reposición.
- Robustez frente a sobretensiones de puerta: el rango Vgs máximo de ±20 V ofrece amplio margen frente a picos de ruido.
Aspectos mejorables
- La capacitancia de puerta (Cgs ≈ 1 nF, Cgd ≈ 0,3 nF) limita la velocidad de conmutación a frecuencias superiores a algunos cientos de kHz sin driver externo.
- No incluye protección térmica interna; en diseños que operen cerca del límite de 7 A continuos se hace necesario un disipador o una vía de cobre grande bajo la pestaña para evitar el sobrecalentamiento.
- El rango de corriente pulsada (Idm) no está especificado claramente en la hoja de datos resumida; para aplicaciones de pico alto (por ejemplo, arranque de motores) habría que recurrir a la hoja completa o a pruebas empíricas.
Veredicto del experto
Tras un uso intensivo durante varias semanas, puedo afirmar que el FQT7N10L en formato SOT‑223 es un transistor de potencia muy bien equilibrado para el rango de tensiones medias (hasta 100 V) y corrientes moderadas (hasta 5‑6 A con disipación adecuada). Su capacidad de ser accionado directamente desde microcontroladores lo hace especialmente atractivo para proyectos de Arduino, ESP32, STM32 o placas similares donde se necesita controlar cargas como tiras de LED de 12 V, pequeños ventiladores DC o reguladores step‑down sin añadir etapas de driver adicionales.
Si el diseño exige conmutación a frecuencias superiores a 20‑30 kHz o corrientes continuas cercanas al límite de 7 A, será necesario acompañar el transistor de un driver de puerta de bajo impedancia y considerar un disipador térmico o una ampliación del área de cobre bajo la pestaña. En esos casos, alternativas en encapsulado TO‑220 o DPAK pueden ofrecer menor RθJA y mayor capacidad de corriente, aunque a costa de un mayor tamaño y de una soldadura más delicada.
En conclusión, el pack de diez FQT7N10L representa una compra inteligente para aficionados y pequeños laboratorios que buscan un componente fiable, fácil de montar y suficientemente versátil para una amplia gama de aplicaciones de potencia baja a media. Su relación calidad‑precio y la facilidad de uso lo posicionan como una opción recomendable dentro de su segmento.
