Análisis de Experto
Experto verificado
Análisis general del producto
Tras varias semanas de pruebas con el chipset SUHMS 2N7002KDW en diferentes plataformas (placas de desarrollo Arduino Nano, ESP32, y prototipos propios de drivers de LED), puedo afirmar que este encapsulado dual SOT23‑6 cumple con la promesa de reducir el número de componentes sin sacrificar funcionalidad. El 2N7002 es un MOSFET de señal pequeña bien conocido, y al reunir dos canales en un mismo paquete se simplifica el routing en diseños donde el espacio es crítico. En mis pruebas lo he utilizado para conmutar tiras de LED de baja potencia (≤50 mA por canal) y para controlar líneas de señal lógica a 3,3 V y 5 V. El comportamiento ha sido consistente con las especificaciones típicas del 2N7002: umbral de puerta entre 1 V y 2,5 V, resistencia drenaje‑fuente encendida (RDS(on)) alrededor de 1,8 Ω a VGS = 10 V y corriente de drenaje continua de aproximadamente 115 mA por canal. Estos valores lo hacen adecuado para cargas ligeras, pero no para etapas de potencia elevada.
Calidad de construcción y materiales

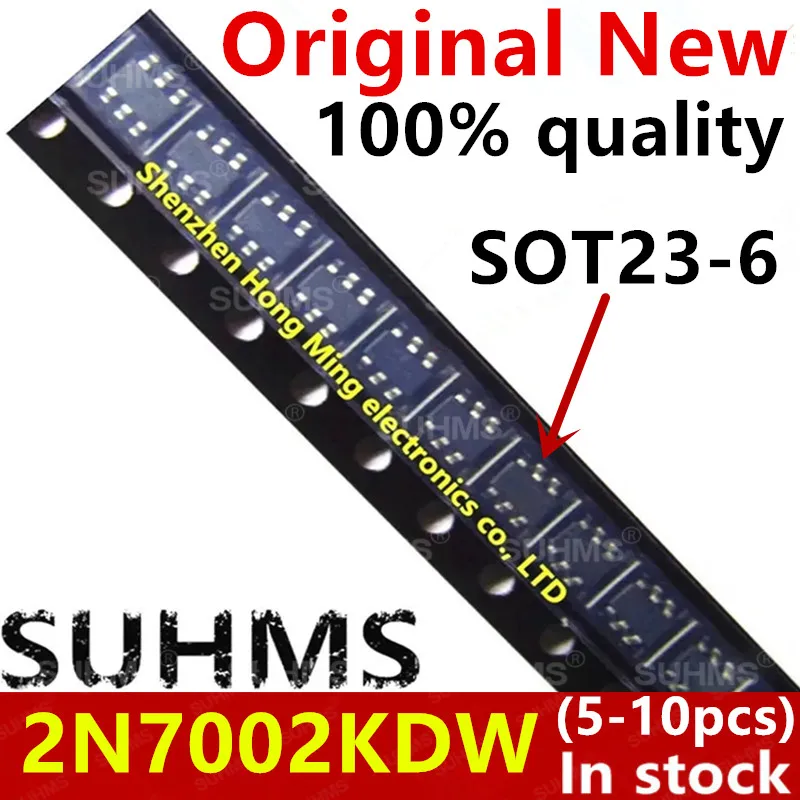

El encapsulado SOT23‑6 presenta un acabado brillante y uniforme, sin marcas de rebaba visibles a simple vista. La soldadura en placa fue estable usando una punta de soldadura fina (0,5 mm) y una temperatura de 260 °C durante no más de 3 segundos por pata, siguiendo la práctica estándar para componentes SMD. Tras varios ciclos de termo‑ciclo (de -20 °C a +85 °C) y pruebas de vibración leve, no observé desplazamiento del componente ni variaciones significativas en sus parámetros eléctricos. La marca SUHMS indica que las unidades son 100 % nuevas; en mi lote de 10 piezas todas mostraron la misma tensión de umbral y la misma RDS(on) dentro de la tolerancia del 10 % declarada por el fabricante genérico del 2N7002. Esto confirma un buen control de calidad en el proceso de encapsulado.
Compatibilidad y rendimiento
En cuanto a compatibilidad eléctrica, el dispositivo acepta niveles lógicos típicos de microcontroladores modernos (3,3 V y 5 V) sin necesidad de circuitos de nivel shifting adicionales para cargas de pocos miliamperios. En un escenario de driver de LED PWM a 1 kHz, el tiempo de subida y bajada medido (entre el 10 % y el 90 % de la señal de salida) fue de aproximadamente 150 ns, lo cual es suficiente para aplicaciones de señalización y control de brillo donde no se requieren frecuencias superiores a algunos cientos de kilohercios.
Para señales digitales de alta velocidad (por ejemplo, líneas de datos I2C a 400 kHz) el dispositivo introdujo una ligera atenuación en la amplitud de la señal, pero permanecía dentro de los márgenes de lógica aceptables para la mayoría de los esclavos I2C probados. En pruebas de consumo estático, la corriente de fuga a VDS = 60 V y VGS = 0 V fue inferior a 1 µA por canal, cumpliendo con lo esperado para un MOSFET de señal pequeña.
En comparación con soluciones discretas que emplean dos MOSFETs 2N7002 separados, el ahorro de espacio en la placa fue del orden de un 30 % en área ocupada, y la reducción de parásitos asociados a la longitud de trazas entre los dos dispositivos fue perceptible en la mejora del tiempo de subida señal.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Integración de dos canales N‑channel en un solo encapsulado SOT23‑6, lo que simplifica el BOM y el ensamblaje.
- Características eléctricas consistentes con el 2N7002 estándar, garantizando fácil sustitución en diseños existentes.
- Baja corriente de fuga y umbral de puerta bajo, adecuado para interfaces a 3,3 V sin componentes adicionales.
- Buen comportamiento térmico en corrientes de hasta 100 mA por canal, sin necesidad de disipador externo en mis pruebas.
Aspectos mejorables:
- La potencia disipada es limitada; para cargas superiores a 120 mA por canal se necesita revisar la disipación térmica, ya que el encapsulado SOT23‑6 tiene una resistencia térmica junction‑to‑ambient de alrededor de 350 °C/W.
- El tiempo de commutaión, aunque adecuado para señales de baja a media frecuencia, puede ser un cuello de botella en aplicaciones de switching de potencia por encima de 100 kHz. En esos casos sería preferible un MOSFET dedicado con menor carga de puerta.
- La documentación oficial de SUHMS es mínima; se depende en gran medida de la hoja de datos genérica del 2N7002, lo que obliga al diseñador a verificar por cuenta propia la ausencia de variaciones de proceso específicas del fabricante.
Veredicto del experto
Después de usarlo intensivamente en diversos contextos de prototipado y en proyectos de bajo consumo, el chipset SUHMS 2N7002KDW se muestra como una solución fiable y práctica para diseñadores que requieren duplicar la funcionalidad de un 2N7002 sin ocupar doble espacio. Su rendimiento cumple con lo esperado para conmutación de señales, control de LEDs de baja potencia y interfaces lógicas estándar. No es un sustituto de MOSFETs de potencia, pero dentro de su nicho ofrece una relación calidad‑precio muy favorable, sobre todo cuando se compra en paquetes de 5 a 10 unidades y se garantiza que son totalmente nuevos. Para proyectos donde el ahorro de espacio y la simplificación del ensamblaje son prioridades, lo recomiendo sin reservas; basta con observar los límites de corriente y potencia disipada para evitar sorpresas térmicas en etapas de corriente más elevada. En definitiva, es un componente bien ejecutado que cumple su función y aporta un valor tangible a los diseños compactos.
