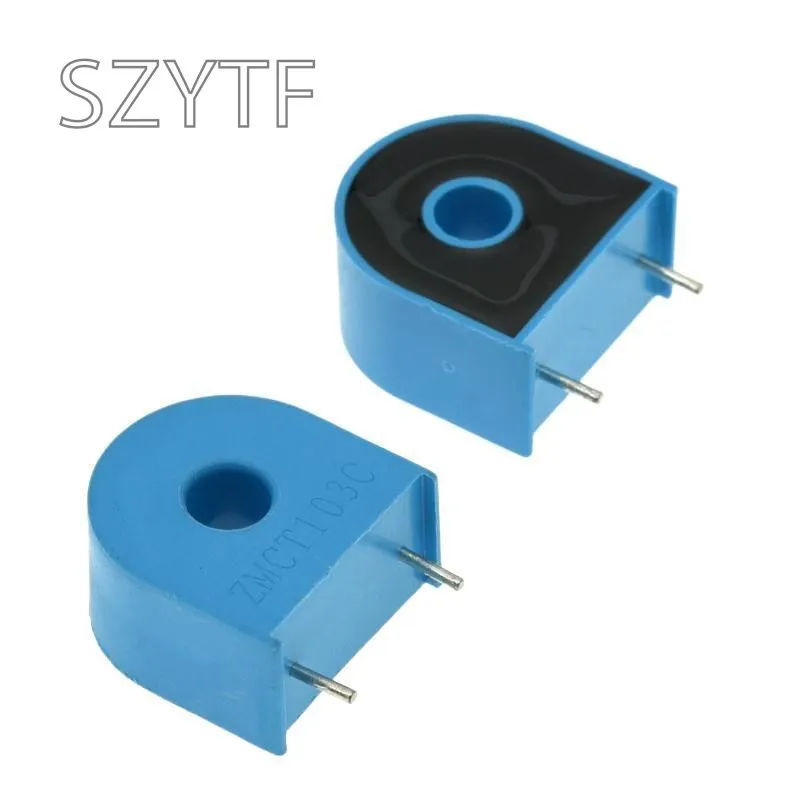

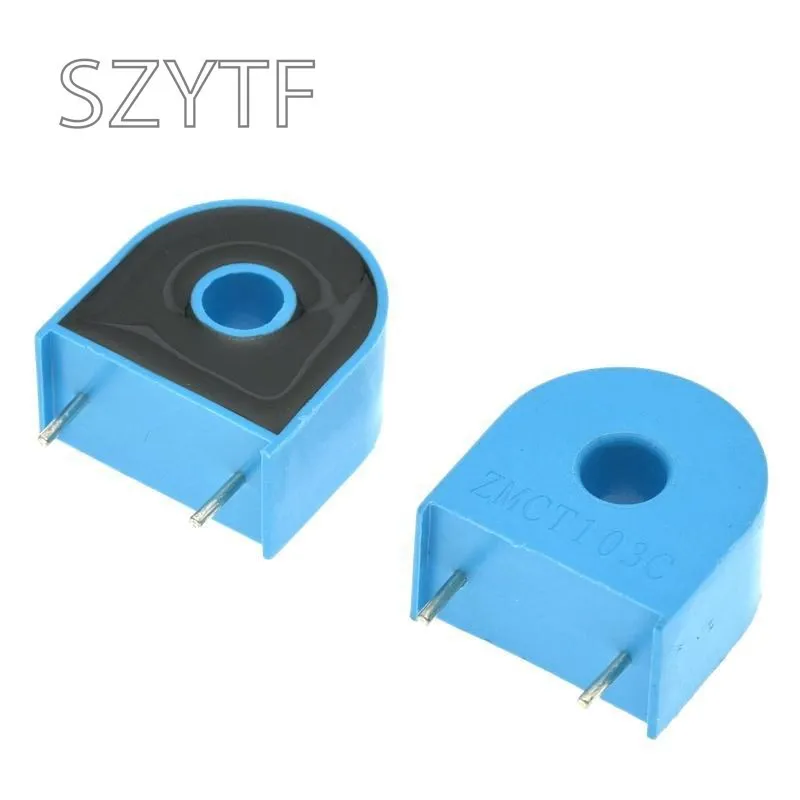

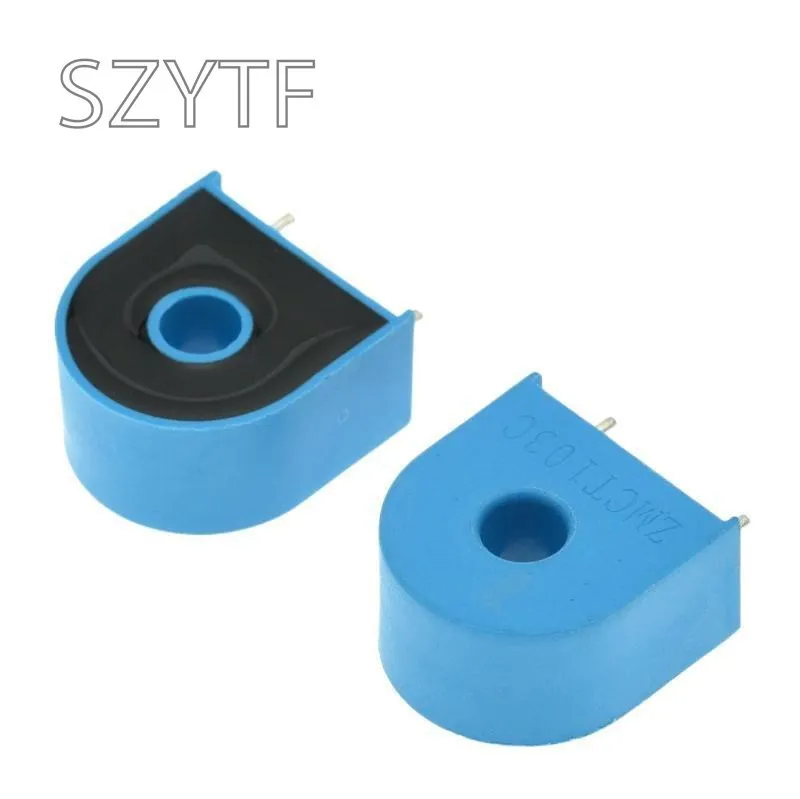

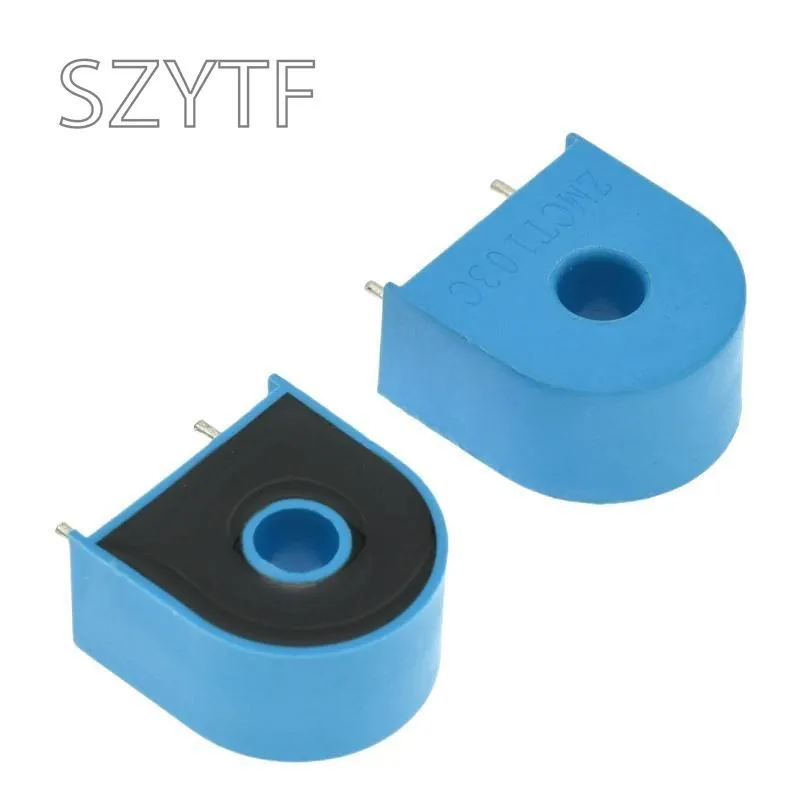

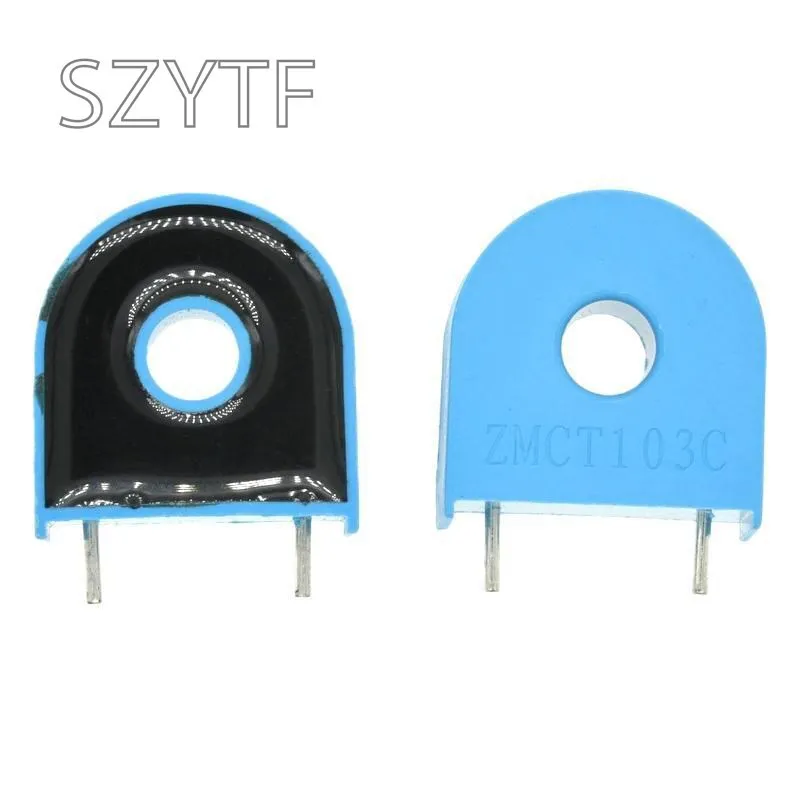

Transformador de corriente ZMCT103C, Micro precisión, azul, 5A/5mA, Sensor CT103

Característica:

Modelo de producto: ZMCT103C
Corriente de entrada nominal: 5A
Corriente de salida nominal: 5mA
Relación: 1000:1
Fase (cuando la entrada nominal):=15(100 ohmios)
El rango lineal: 0-15A (100 ohmios)
Linealidad: 0,2%
Voltaje de aislamiento: 4500V
Usos: Para medición de corriente y potencia.
Material de sellado: resina epoxi
Método de instalación: instalación de tablero impreso
Temperatura de trabajo: -40 a +85 grados
Material de la carcasa: ABS

1.El uso típico del producto es la salida activa (Figura 1).R es la resistencia de muestreo, c y r se utilizan para la compensación de fase.

2. El producto se puede muestrear directamente a través de la resistencia, fácil de usar (Figura 2).
