Descripción
Punto de venta del producto:
1.Utilizando materiales de alta calidad, la calidad está garantizada
2.Aplicaciones típicas: evitación de obstáculos de robot para exteriores, nivel de líquido, medición de nivel de agua, detección de bote de basura, otras aplicaciones de alcance, etc.
3.El módulo tiene función impermeable y a prueba de polvo, adecuado para ocasiones de medición húmedas y duras.
4.El consumo de energía en espera ultrabajo del módulo es adecuado para aplicaciones de batería.

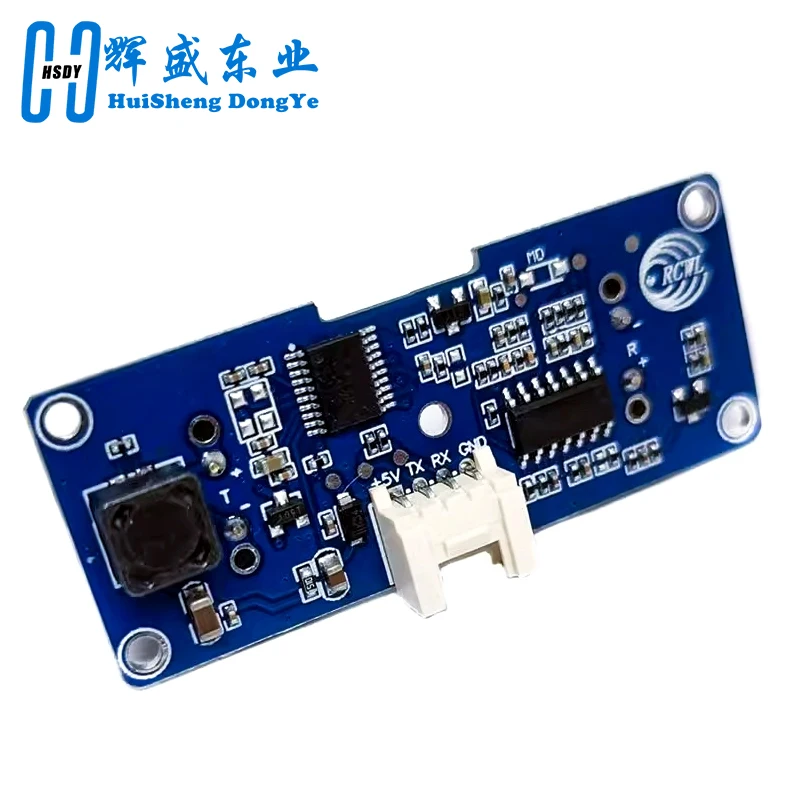

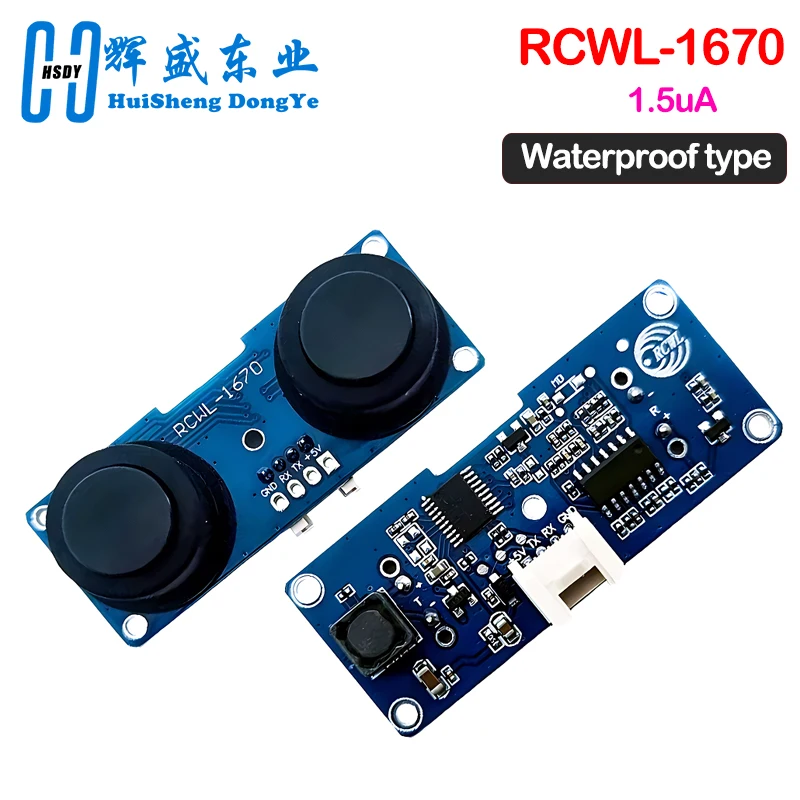

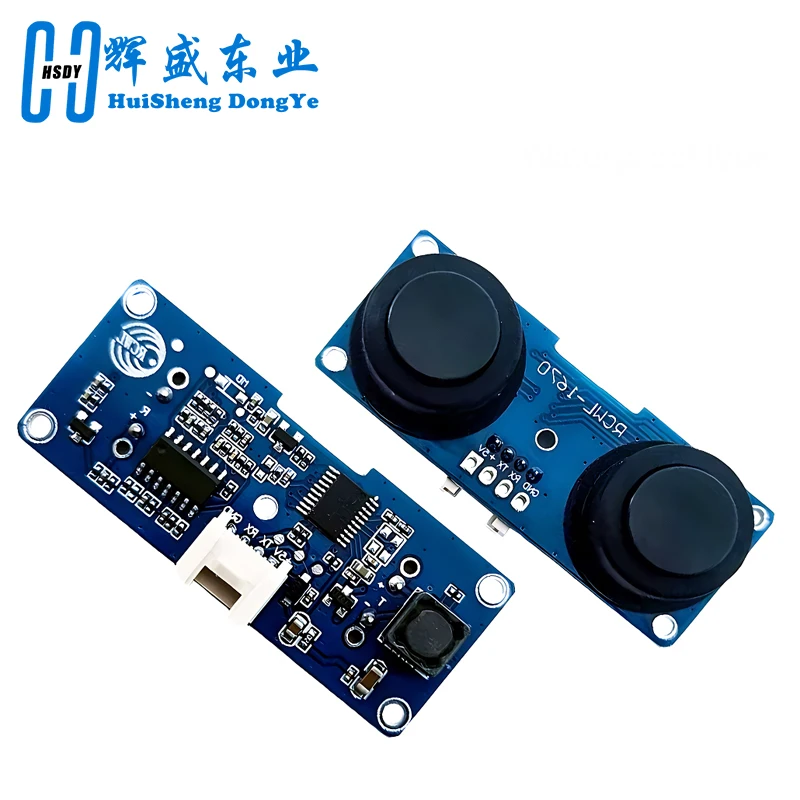

5.RCWL-1670 es un módulo de alcance ultrasónico dividido con transceptor resistente al agua
Parámetros:
Voltaje de funcionamiento: 3-5V
Corriente de trabajo: 6mA
Corriente de espera: 3,5uA@5V 1,5uA@3,3V
Software compatible con HC-SR04
Área ciega de 2 CM, distancia máxima típica de 4 M
Período de medición de 50mS
Descripción:

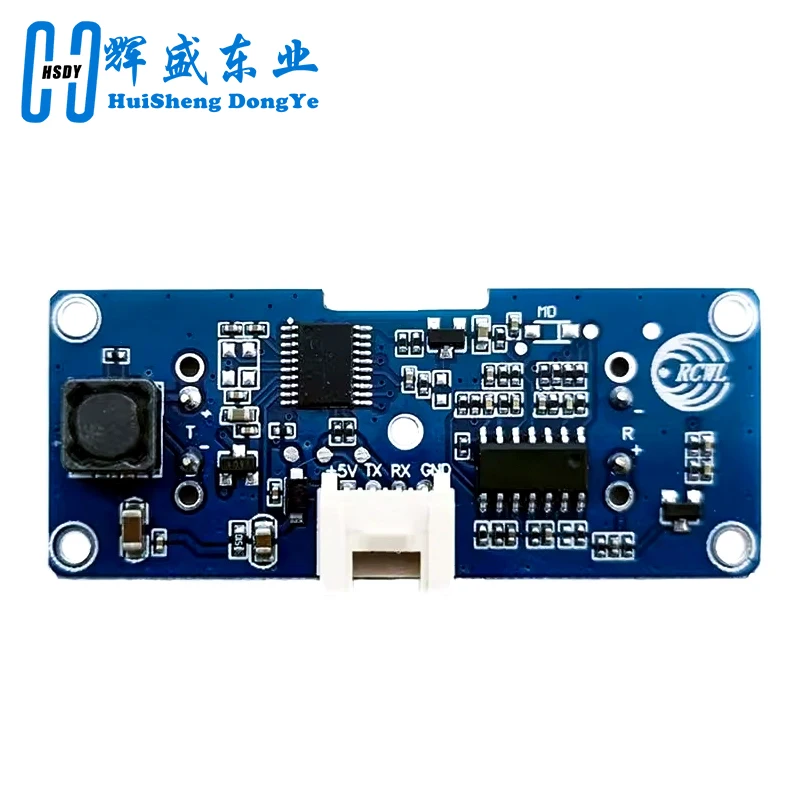

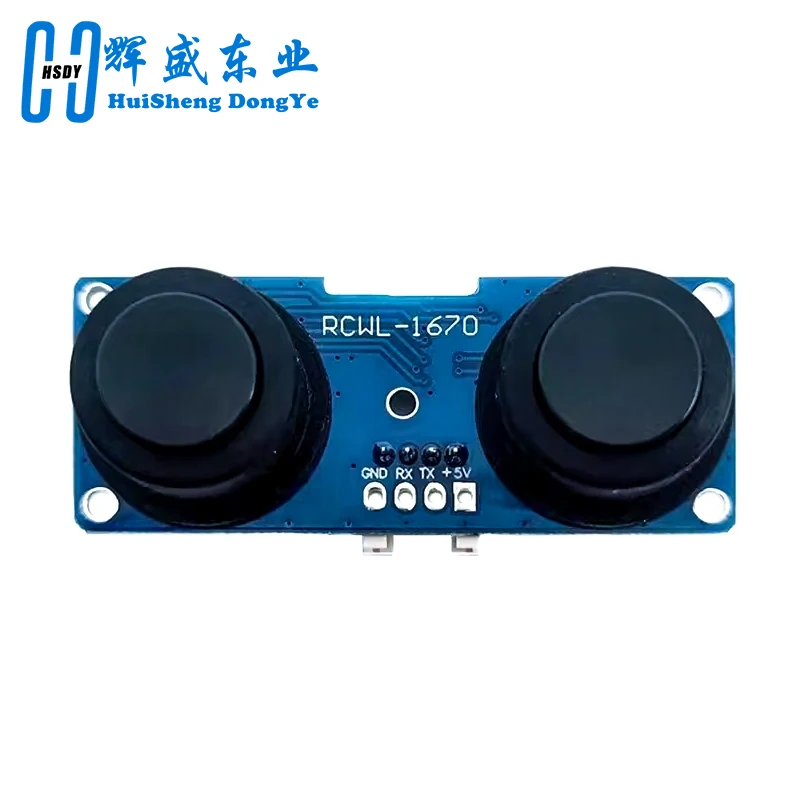

Descripción del pin:
Etiqueta 5V: fuente de alimentación 3-5V
Etiqueta TX: señal de distancia de retorno ECHO
Etiqueta RX: señal de disparo TRIG
Etiqueta GND: tierra
Precauciones:
1: Este módulo no debe estar conectado con electricidad.Si se va a conectar con electricidad, primero se debe conectar el extremo Gnd del módulo.
2: Si la superficie de prueba no es muy regular o cuando se prueba objetos distantes, se puede corregir mediante múltiples mediciones.
3: El intervalo entre dos pruebas no debe ser inferior a 50 mS.
