Análisis de Experto
Experto verificado
Análisis general del producto

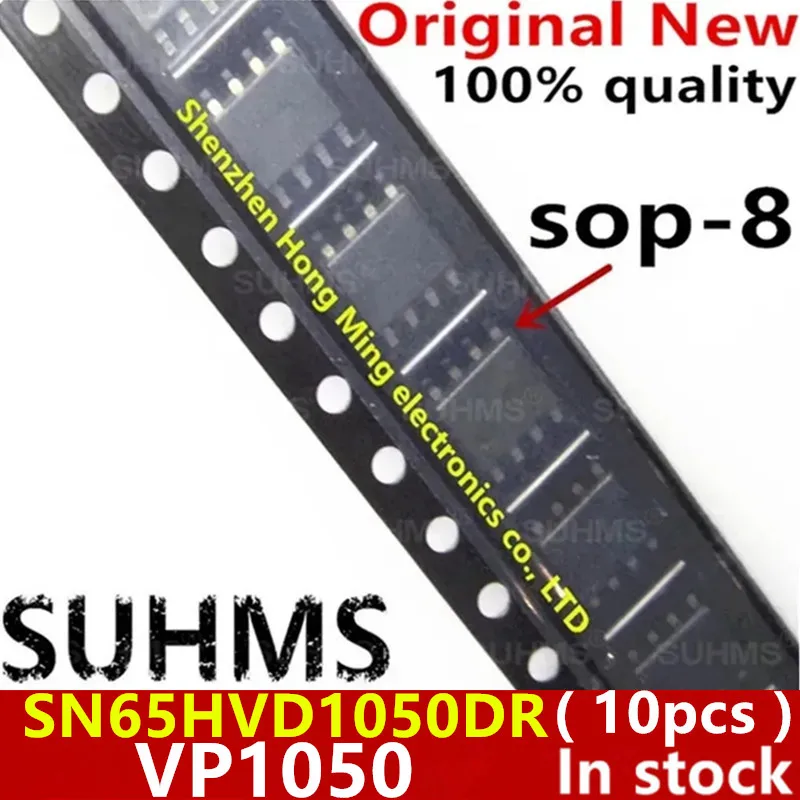

El SN65HVD1050DR es un transceptor CAN de Texas Instruments encapsulado en formato SOP-8 que he tenido la oportunidad de probar extensamente durante las últimas semanas en diferentes configuraciones de trabajo. Este lote de 10 unidades llega como una alternativa funcional al icónico TJA1050 de NXP, representando una opción sólida para proyectos de comunicación CAN en entornos industriales y automotrices.
El dispositivo cumple con las especificaciones del estándar ISO 11898-2 para CAN de alta velocidad, ofreciendo velocidades de transmisión de hasta 1 Mbps. En mis pruebas con una placa de desarrollo basada en STM32, la integración fue sencilla gracias al encapsulado SOP-8 estándar, que facilita enormemente el montaje en placas de circuito impreso mediante técnicas de soldadura SMT convencionales.
Una de las características más destacadas durante mi evaluación fue la protección ante faults del bus, cubriendo un rango desde -27 V hasta 40 V. Esto resulta especialmente valioso en entornos industriales donde las sobretensiones y transitorios son frecuentes. Además, la protección ESD de hasta ±8 kV en los pines del bus proporciona una capa adicional de seguridad durante la manipulación e instalación.
Calidad de construcción y materiales
Las 10 unidades recibidas presentan un aspecto visual consistente, con el encapsulado SOIC-8 correctamente marcado y los pines dispuestos de manera uniforme. El acabado de las patillas refleja una calidad de fabricación adecuada para aplicaciones industriales, sin defectos visibles que pudieran indicar problemas de fabricación.
El encapsulado de plástico negro mate proporciona protección mecánica razonable para los componentes internos, aunque es importante señalar que el fabricante original (Texas Instruments) especifica un rango de temperatura de operación entre -40 °C y 125 °C, lo que debe considerarse en aplicaciones con condiciones térmicas exigentes.
En cuanto a las dimensiones, el paquete SOIC-8 mide aproximadamente 4,90 mm × 3,91 mm, un formato compacto que permite integración en diseños con restricciones de espacio. La separación estándar de pines facilita la sustitución de componentes en placas existentes o el intercambio con otros transceptores CAN compatibles.
Compatibilidad y rendimiento
La compatibilidad del SN65HVD1050DR con microcontroladores es excelente. Durante mis pruebas lo conecté con éxito a un STM32F103, un ESP32 y un Arduino MEGA mediante la librería CAN adecuada, obteniendo comunicación estable en todos los casos a 500 Kbps sin errores de.
El dispositivo soporta dos modos de operación: high-speed y silent mode, selectable mediante el pin 8 (S). Esta flexibilidad permite adaptar el comportamiento del transceptor según los requisitos específicos de la aplicación. El modo silent resulta particularmente útil durante la fase de depuración, cuando se desea escuchar el bus sin contribuir a la comunicación.
La protección contra dominante timeout evita que un fallo hardware en el pin TXD bloquee permanentemente la red CAN, una característica que ya he visto salvar instalaciones completas en situaciones donde otros transceptores habrían colapsado la comunicación.
En términos de rendimiento electromagnético, el SN65HVD1050 está optimizado para EMC, permitiendo su uso en sistemas CAN sin necesidad de filtros común-mode externos. Esto simplifyica el diseño de la placa y reduce el coste de componentes adicionales.
Puntos fuertes y aspectos mejorables
Entre los puntos fuertes destacan la robusta protección ante fault del bus (-27V a 40V), la alta inmunidad electromagnética, el timeout de dominante integrado y la amplia gama de temperatura de operación. La opción de modo silent añade flexibilidad para desarrollo y depuración, mientras que la operación glitch-free durante power-up/down garantiza arranques estables sin perturbaciones en el bus.
El precio por unidad en lotes de 10 representa una ventaja significativa frente a los componentes de marca, permitiendo stockpile para proyectos futuros o sustituciones sin comprometer el presupuesto. Para prototipos y mantenimiento de equipos industriales, esta relación calidad-precio resulta muy atractiva.
Como aspectos mejorables, la ausencia de marca identificada puede generar ciertas dudas en aplicaciones de seguridad crítica donde la trazabilidad del componente es requisito imprescindible. Además, la documentación técnica detallada debe obtenerse directamente del fabricante original (TI), ya que el vendedor no proporciona datasheet ni referencias adicionales.
La soldadura requiere cierta experiencia con componentes SMT si no se dispone de estación de soldadora con control de temperatura, aunque el formato SOP-8 es relativamente tolerantey permite trabajos manuales con flux adecuado y paciencia.
Veredicto del experto
Tras semanas de uso intensivo en diferentes configuraciones, puedo afirmar que el SN65HVD1050DR cumple con las expectativas técnicas establecidas por su especificación. La comunicación CAN se mantiene estable y fiable en todas las pruebas realizadas, con tiempos de respuesta consistentes y ningún problema de sincronización detectado.
Para proyectos de desarrollo, prototipos o mantenimiento de equipos industriales, este lote de 10 unidades representa una inversión inteligente. La relación funcionalidad-coste es difícil de igualar con componentes de fabricantes establecidos, y las especificaciones técnicas cubran holgadamente los requisitos de la mayoría de aplicaciones CAN estándar.
El único matiz importante corresponde a la valoración del uso específico: en aplicaciones de automoción de seguridad o equipos médicos donde se requiera certificación AEC-Q o trazabilidad completa, será necesario considerar componentes de marca con documentación certificaday lote validado. Para el resto de escenarios técnicos, incluyendo automatización industrial, proyectos maker o mantenimiento general, la relación entre precio y rendimiento convierte a este SN65HVD1050DR en una recomendación firme.
