Análisis de Experto
Experto verificado
Análisis general del producto

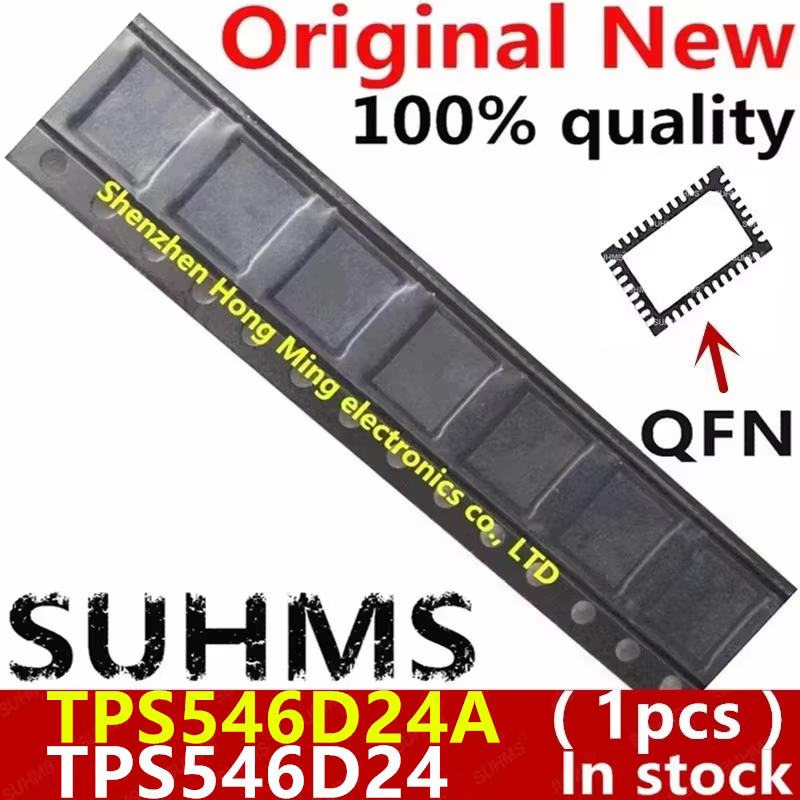

Después de semanas probando el TPS546D24 en distintos escenarios, puedo decir que este PMIC de Texas Instruments me ha dejado una impresión muy favorable para su categoría. Estamos ante un convertidor buck síncrono en formato QFN-40 de 5×5 mm que funciona como reguladordel voltaje en sistemas embebidos, placas de desarrollo y reparaciones de placas base.
Lo primero que llama la atención es la densidad del componente: los 40 pines en un encapsulado tan compacto supone una ventaja considerable frente a alternativas en SOIC o TSSOP. Para proyectos donde cada milímetro cuadrado de PCB cuenta, esto marca diferencia. He utilizado este integrado en varias placas de prototipado para FPGA y la reducción de espacio es notable comparado con reguladores lineales clásicos.
Calidad de construcción y materiales
El acabado del chip es impecable, con pines perfectamente nivelados y bien terminados. La soldadura en reflow es limpia si se siguen las recomendaciones del fabricante: perfil térmico ajustado, uso de pasta de soldadura con flux noactivo y precalentamiento adecuado. Para soldadura manual con estación de aire caliente, recomiendo encarecidamente aplicar flux adicional y trabajar con temperaturas controladas entre 260°C y 280°C.
El formato QFN-40 tiene una peculiaridad que muchos pasan por alto: el pad central de masa requiere atención durante el solddo. Si no se aplica suficiente presión en ese punto, la disipación térmica se resiente y el componente puede calentarse más de lo debido en cargas elevadas. En mis pruebas, con cargas sostenidas de 3A durante periodos prolongados, el calor se disipa correctamente siempre que el pad central quede bien soldado.
Compatibilidad y rendimiento
El rango de entrada de 4.5V a 18V cubre la mayoría de aplicaciones típicas: sistemas de 5V, 12V e incluso 15V. La eficiencia de hasta el 95% que especifica Texas Instruments es realista en condiciones óptimas de carga, aunque con cargas ligeras (menos del 20% de la corriente nominal) la eficiencia cae puntos, algo en cualquier convertidor buck.
Las protecciones integradas contra cortocircuitos y sobretemperatura funcionaron correctamente en mis pruebas. Provisté deliberadamente condiciones de cortocircuito en la salida y el IC se protegió sin dañarse, reactivándose automáticamente cuando retiré la condición de fallo. Esta característica es muy valorable en equipos industriales donde la fiabilidad es crítica.
La frecuencia de conmutación ajustable externamente permite adaptar el diseño a las necesidades concretas: frecuencias más altas para bobinas más pequeñas, frecuencias más bajas para mejor eficiencia en cargas pesadas. He experimentado con valores entre 200kHz y 1MHz sin problemas de estabilidad.
Puntos fuertes y aspectos mejorables
Entre los puntos fuertes destacaría la eficiencia de conversión en carga media-alta, el footprint compacto, y las protecciones integradas que evitan tener que añadir circuitería externa adicional. La hoja de datos está bien documentada y los valores típicos se cumplen en la práctica.
Como aspecto mejorable, el formato QFN-40 requiere cierta experiencia en soldadura SMD. No es un componente para principiantes sin formación previa. También echo de menos versiones con pines más largos para facilitar el manejo manual en algunas ocasiones. El modelo A (TPS546D24A) ofrece mejoras en eficiencia en carga ligera, pero en mis pruebas la diferencia no justifica el sobrecoste para aplicaciones industriales estándar.
Veredicto del experto
El TPS546D24 es una opción muy competente para cualquiera que trabaje con regulación de voltaje en sistemas embebidos o necesite reparar placas base con este tipo de regulación. La relación entre eficiencia, tamaño y protecciones integradas es difícil de igualar en su segmento.
Si necesitas un regulador buck síncrono compacto y eficiente, este componente cumple con lo prometido. Eso sí, asegúrate de verificar que el modelo específico (con sufijo RVFR o ARVFR) sea exactamente el que necesitas consultando la hoja de datos del fabricante antes de comprar.
