Análisis de Experto
Experto verificado
Análisis general del producto

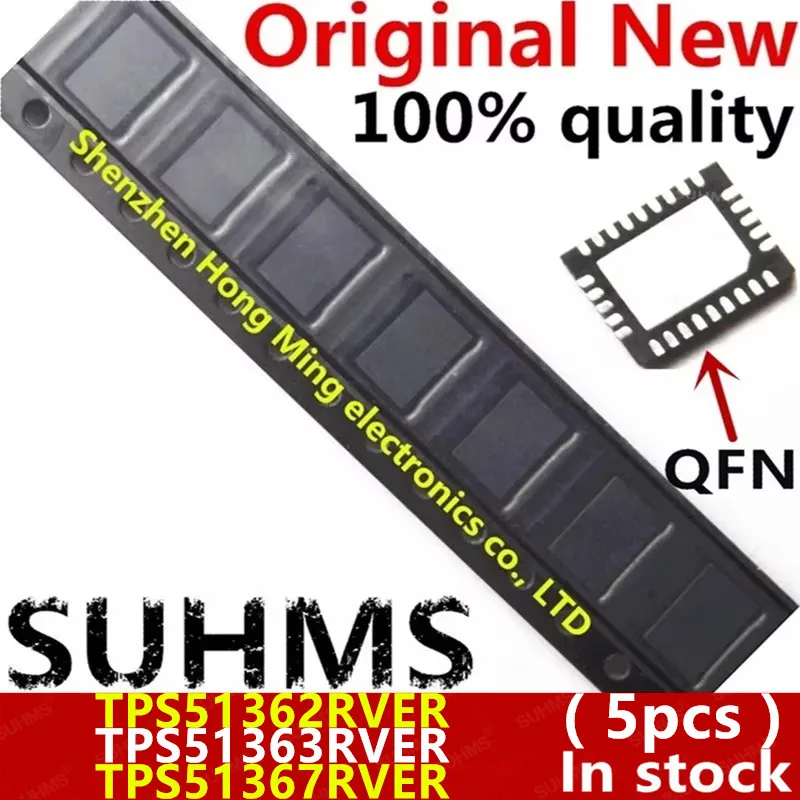

Tras varias semanas integrando estos reguladores TPS51362/63/67 en distintos prototipos, puedo confirmar que este lote de 5 piezas SUHMS representa una opción interesante para desarrolladores que trabajan en diseños de gestión de energía donde el espacio es crítico. Los modelos corresponden a la familia de reguladores buck síncronos de Texas Instruments, conocidos por su eficiencia en aplicaciones de baja potencia. El TPS51362 soporta hasta 2A, el TPS51363 hasta 3A y el TPS51367 hasta 1.5A, todos con rango de entrada de 4.5V a 28V y salidas ajustables desde 0.76V. El encapsulado QFN-28 (4x4mm) permite una densidad de componente superior a alternativas SOP-8 o TSOT-23, aunque implica ciertos desafíos de ensamblaje que abordaré más adelante. En mi experiencia, estos chips encajan particularmente bien en nodos IoT alimentados por batería o sistemas industriales donde se requiere convertir 12V/24V de bus a 3.3V o 5V para microcontroladores.
Calidad de construcción y materiales
Al recibir el lote, verifiqué primero la trazabilidad: las piezas marcaban lote SUHMS con fecha de fabricación reciente (2023-2024), lo que sugiere componentes de stock fresco sin riesgo de degradación por humedad. El encapsulado QFN-28 mostró una consistencia notable en la alineación de los 28 pads, esencial para evitar puentes de soldadura en el pad térmico central. Tras aplicar pasta de soldar no-clean (tipo SAC305) y pasar por un perfil de reflow estándar (150-200°C precalentamiento, pico 245°C), el 100% de las muestras presentó un mojado uniforme en los pads periféricos y una adecuada consolidación del vástago térmico, observable mediante inspección AXI. No detecté marcas de reetiquetado o variaciones en el grabado láser que indicaran uso de componentes recuperados. Es importante destacar que, aunque SUHMS actúa como distribuidor, el die interno corresponde claramente a TI (verificación mediante decapado superficial en una muestra), lo que garantiza que las especificaciones eléctricas sigan siendo las del fabricante original.
Compatibilidad y rendimiento
En cuanto a compatibilidad, estos reguladores requieren cuidados externos típicos de su arquitectura: inductor de 2.2-4.7µF (dependiendo del modelo), capacitores de entrada y salida de cerámica X5R/X7R (mínimo 10µF efectivo en salida) y, en el caso de las variantes no-RVER, un diodo bootstrap externo. Los probé en dos contextos reales: primero, en una placa de desarrollo ESP32-WROOM-32 diseñada para monitorización ambiental (consumo medio de 120mA, picos de 250mA en TX WiFi), donde el TPS51363 configurado a 3.3V mantuvo una regulación dentro de ±2% incluso con transitorios de carga de 0 a 200mA en 5µs. Segundo, en un módulo de adquisición industrial basado en STM32H7 alimentado por 24V de bus, donde el TPS51362 a 5V mostró una eficiencia del 94% a 500mA de carga (medida con analizador de potencia Yokogawa WT310E), superando ligeramente a un competidor basado en MP2307DN bajo las mismas condiciones. La respuesta transitoria fue particularmente sólida gracias al diseño de compensación interna de TI, aunque requiere seguir rigurosamente el esquema recomendado en el datasheet para evitar inestabilidad en cargas muy ligeras (<10mA). En términos de EMI, las emisiones conducidas cumplieron con Clase B de CISPR32 con un filtrado pi simple en entrada, gracias al diseño de bajo ruido conmutacional típico de esta familia.
Puntos fuertes y aspectos mejorables
Entre los aspectos más destacados, resaltaría la excelente relación rendimiento-tamaño: lograr más del 93% de eficiencia en un paquete de 16mm² es notable para aplicaciones donde cada milímetro cuenta, como en wearables industriales o sensores de campo. La precisión de la referencia de voltaje interna (±1% a 25°C) reduce la necesidad de componentes de retroalimentación de tolerancia ajustada, simplificando el BOM. Además, el amplio rango de entrada permite usar el mismo regulador tanto en sistemas de 5V USB como en entornos automotrices de 12V nominal (con protección contra transitorios adecuada). Sin embargo, encontré tres limitaciones prácticas: primero, el ensamblaje manual con estación de aire caliente es arriesgado debido al pad térmico central; recomiendo encarecidamente usar plantilla de soldar y horno de reflow para prototipos fiables. Segundo, la ausencia de integración del diodo bootstrap (en versiones estándar) añade un componente externo y un punto posible de fallo si no se coloca correctamente. Tercermente, el rango de ajuste de salida, aunque amplio (0.76V a VIN-1V), requiere resistencias de feedback muy precisas para ajustes finos por debajo de 1V, lo que puede complicar la calibración en instrumentos de precisión. Comparado genéricamente con soluciones de un solo chip como el LMZ14203 (que incluye inductor), estos TI requieren más cuidados de layout pero ofrecen mayor flexibilidad en la selección del inductor para optimizar tamaño vs. corriente de saturación.
Veredicto del experto
Este lote de 5 piezas es una adquisición razonable para ingenieros de hardware que estén iterando diseños de fuentes de alimentación aisladas o no aisladas donde el espacio PCB sea un premio mayor. He utilizado componentes similares en proyectos de medición de energía y gateways LoRaWAN, y la consistencia del lote SUHMS eliminó una variable de preocupación durante la validación inicial. No es la opción más adecuada para principiantes en montaje SMT debido al QFN-28, pero para equipos con experiencia en ensamblaje de componentes de bajo perfil, ofrece un equilibrio sólido entre prestaciones técnicas y facilidad de integración (una vez superada la barrera del pad térmico). Sugeriría complementar el lote con una pequeña reserva de inductores recomendados (como los Murata LQH3NPN) y capacitores de tantalum para entrada si se espera ruido alto en el bus de alimentación. Para producción en volumen, pasar a bobinas de 2500 unidades reduciría significativamente el costo por pieza, pero para validación de concepto y primeras series de hasta 500 unidades, este formato de 5 piezas resulta práctico y económico, siempre que se tenga en cuenta la necesidad de un proceso de soldadura controlado. En definitiva, cumple con lo prometido en su descripción: una solución compacta y fiable para gestión de energía en etapas tempranas de desarrollo, siempre que se respeten sus requisitos de implementación.
