Descripción

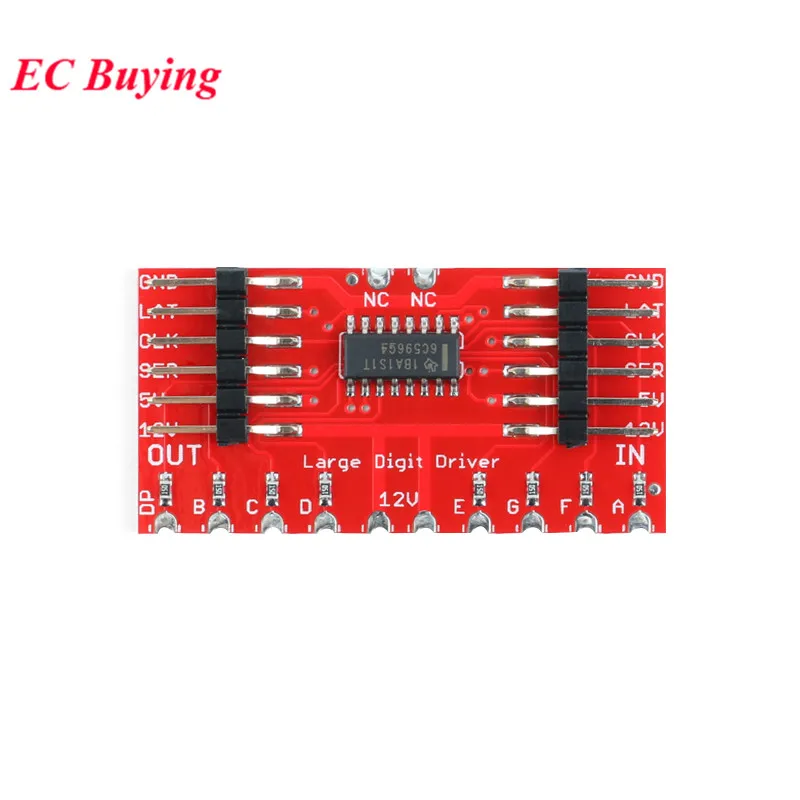

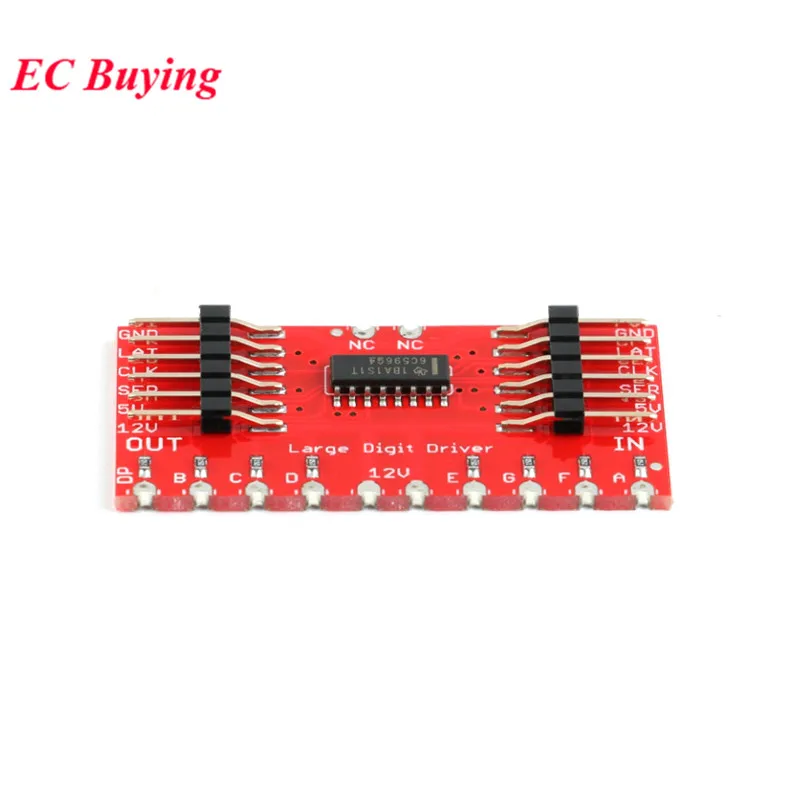

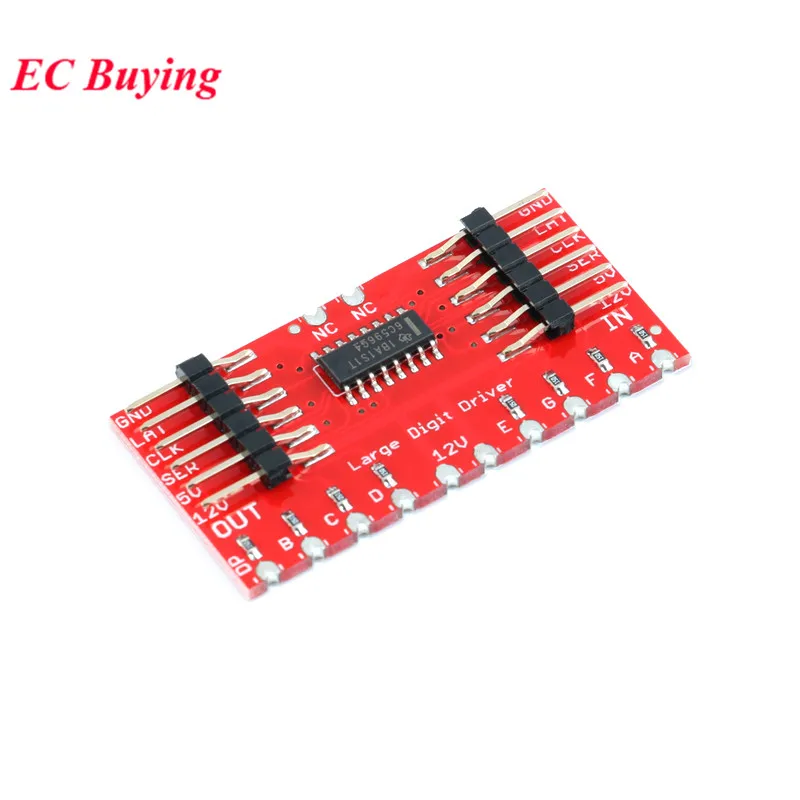

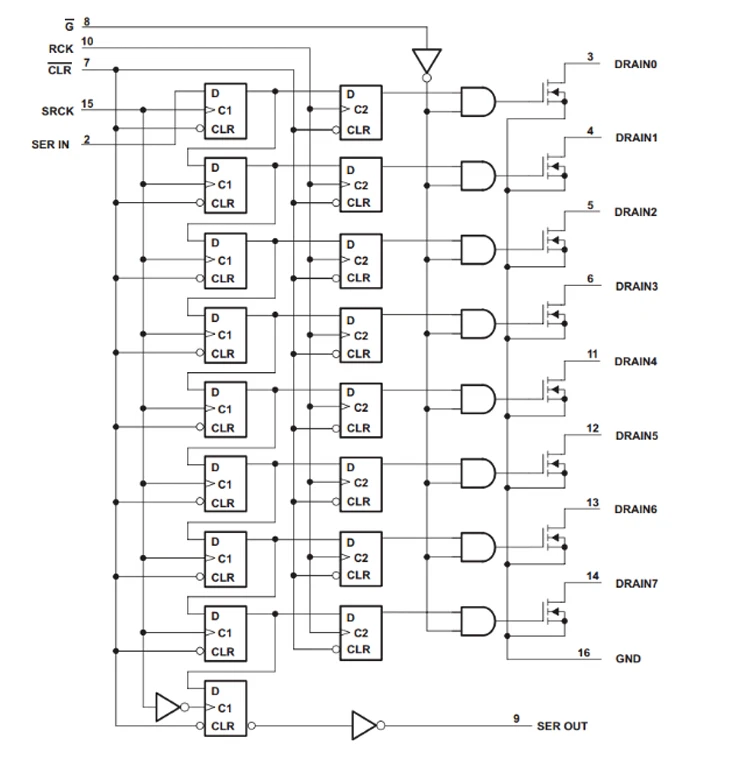

El TPIC6C596 es un registro de cambio tipo D de 8 bits con salida paralela de entrada en serie, salida paralela con control de búfer y control claro.Se pueden conectar en cascada varios módulos.Se puede utilizar para controlar un tubo digital, ahorrando el puerto IO del microcontrolador.El puerto de salida paralelo de 8 bits está conectado a la resistencia limitadora de corriente y ya no se puede conectar externamente.
Parámetro:Temperatura de trabajo: -40 ~ 125° C
Fuente de alimentación: 4,5 ~ 5,5 V
Frecuencia de reloj en serie: hasta 10MHz
Tubo controlador MOS de drenaje abierto VDS(ON)=0,5V, IDS máximo=90mA

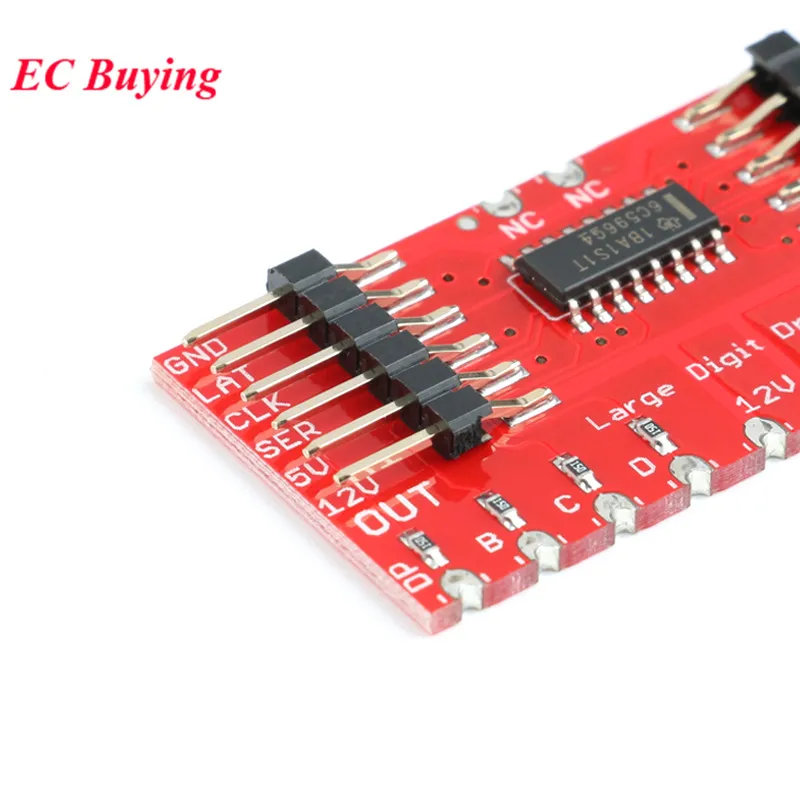

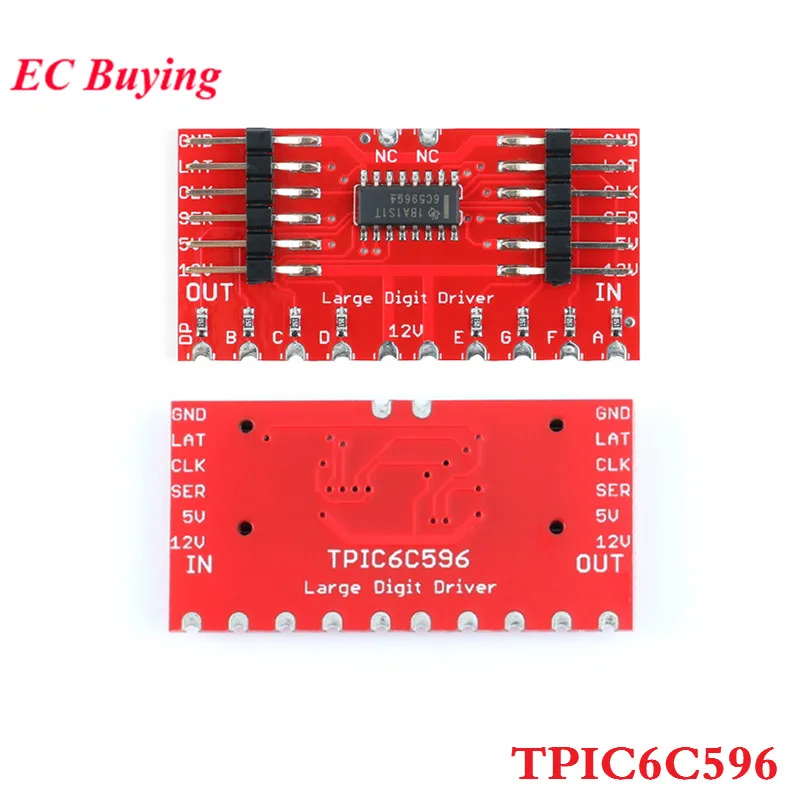

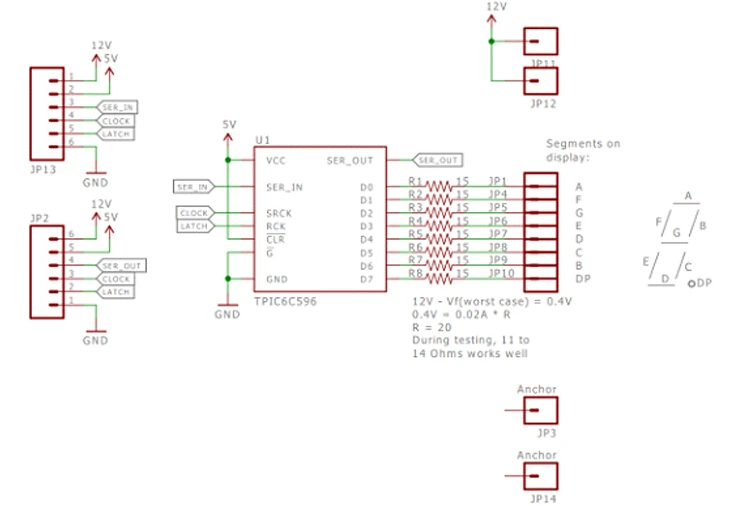

SER: Entrada de datos en serie SER_IN en el lado IN de la placaSER: Salida de datos en serie SER_OUT en el lado OUT de la placa5V: chip VCC fuente de alimentación 5V12 V: el extremo de la fuente de alimentación del ánodo del tubo digital u otro dispositivo de visualización LED se conecta al pin o al teclado y luego se conecta a una fuente de alimentación.Este pin no emite 12V, solo un punto de conexión.La fuente de alimentación externa puede tener otros valores de voltaje, según el LED específico.La fuente de alimentación del dispositivo de visualización requiere energía; Este pin o teclado también se puede desconectarCLK: entrada de reloj del registro de cambio serie SRCKLAT: entrada de reloj de registro paralelo RCKA, B, C, D, E, F, G, DP: salida de datos paralela, salida de drenaje abierto
