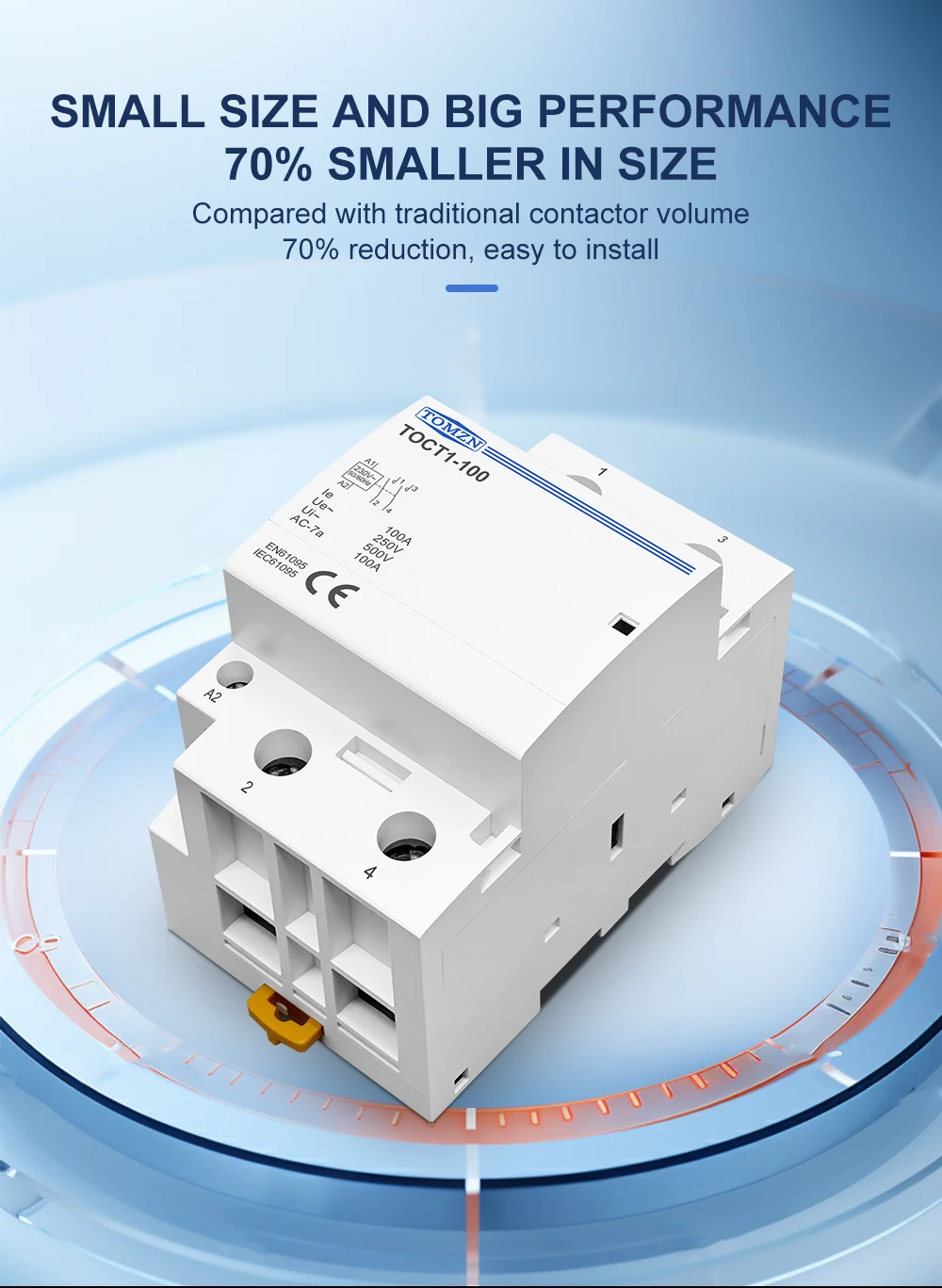

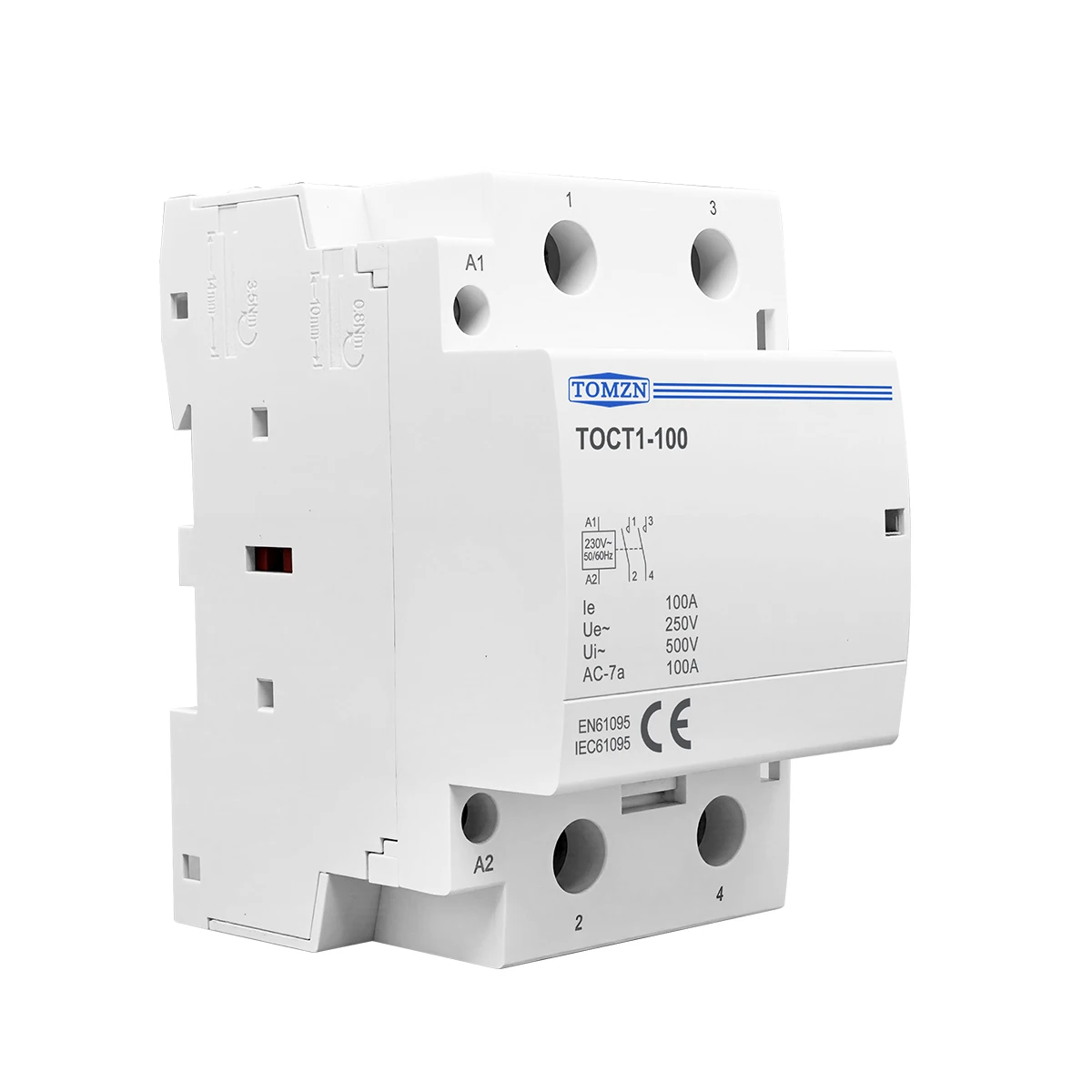

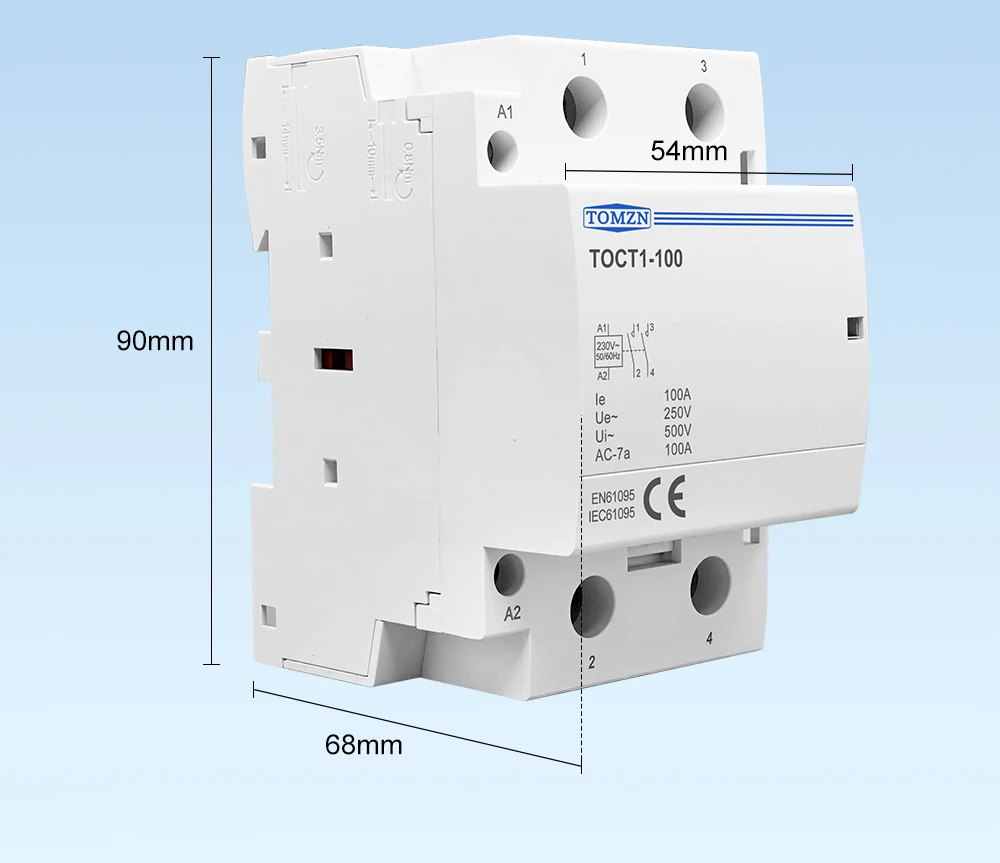

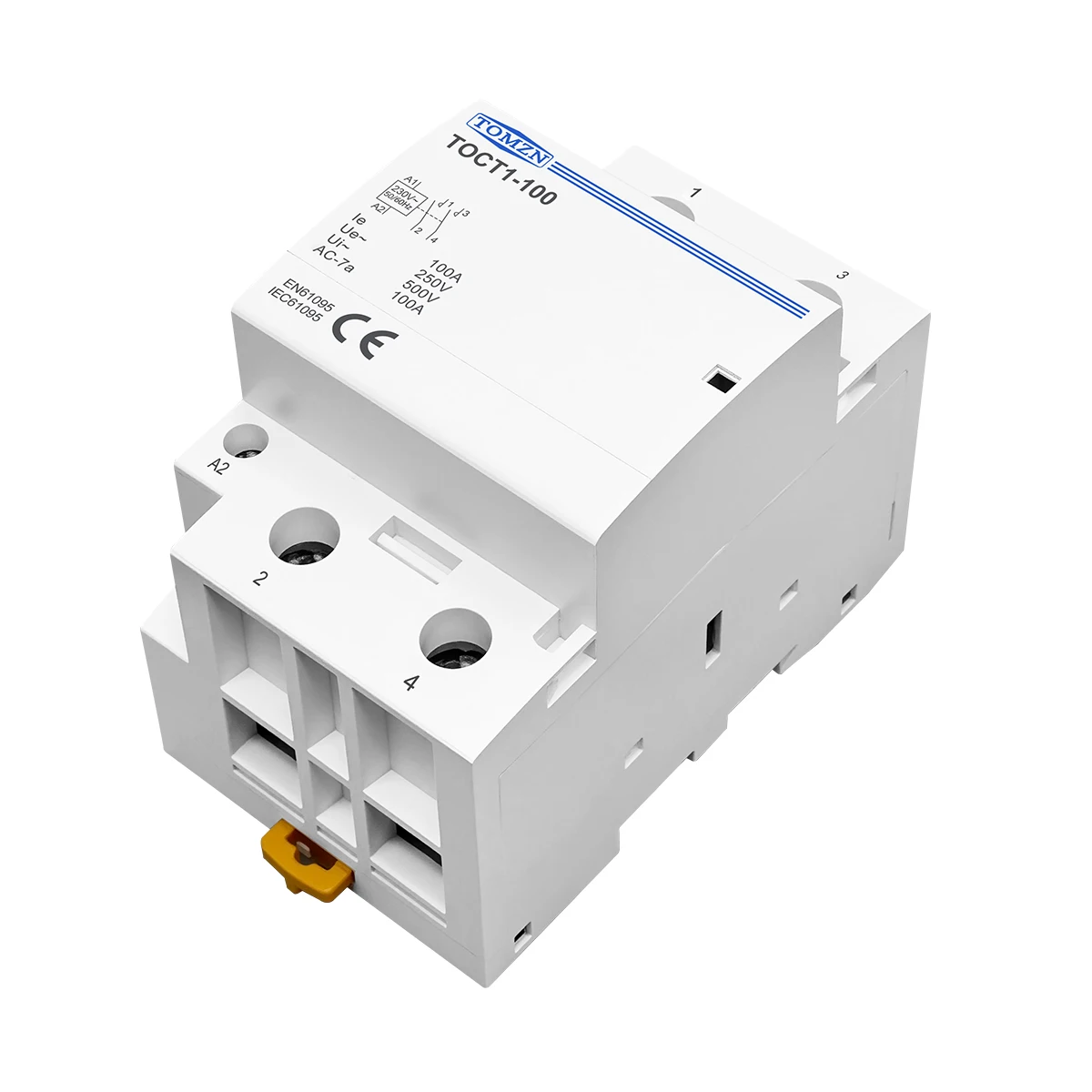

TOCT1 2P 100A 2NO/1NC1NO/2NC 230V 50/60Hz Contactor Modular de CA para el hogar con carril Din

Tenga en cuenta este enlace para 2P 100A.

2NO/1NO1NC/2NC

2 polos

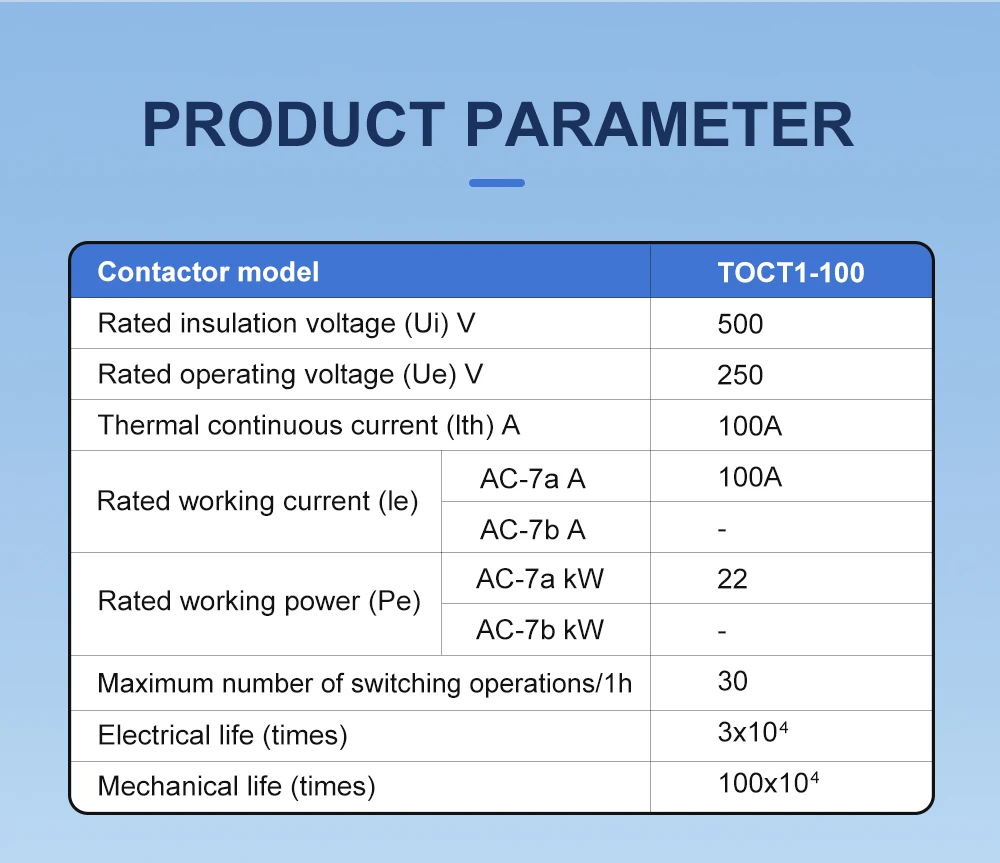

Corriente: AC-7a 100A 18kw

AC-7b 30A 5,4kw

Voltaje de control: 220V-240V

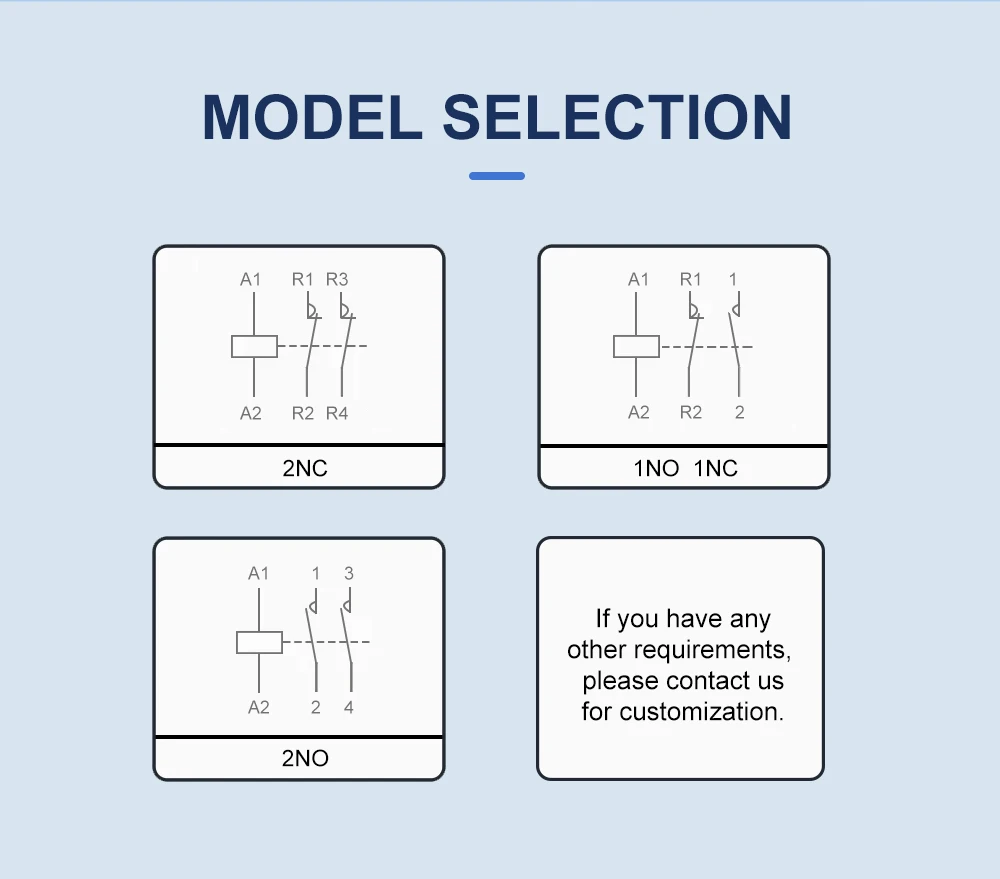

Tipo de contactor: 2NO 1NO1NC 2NC

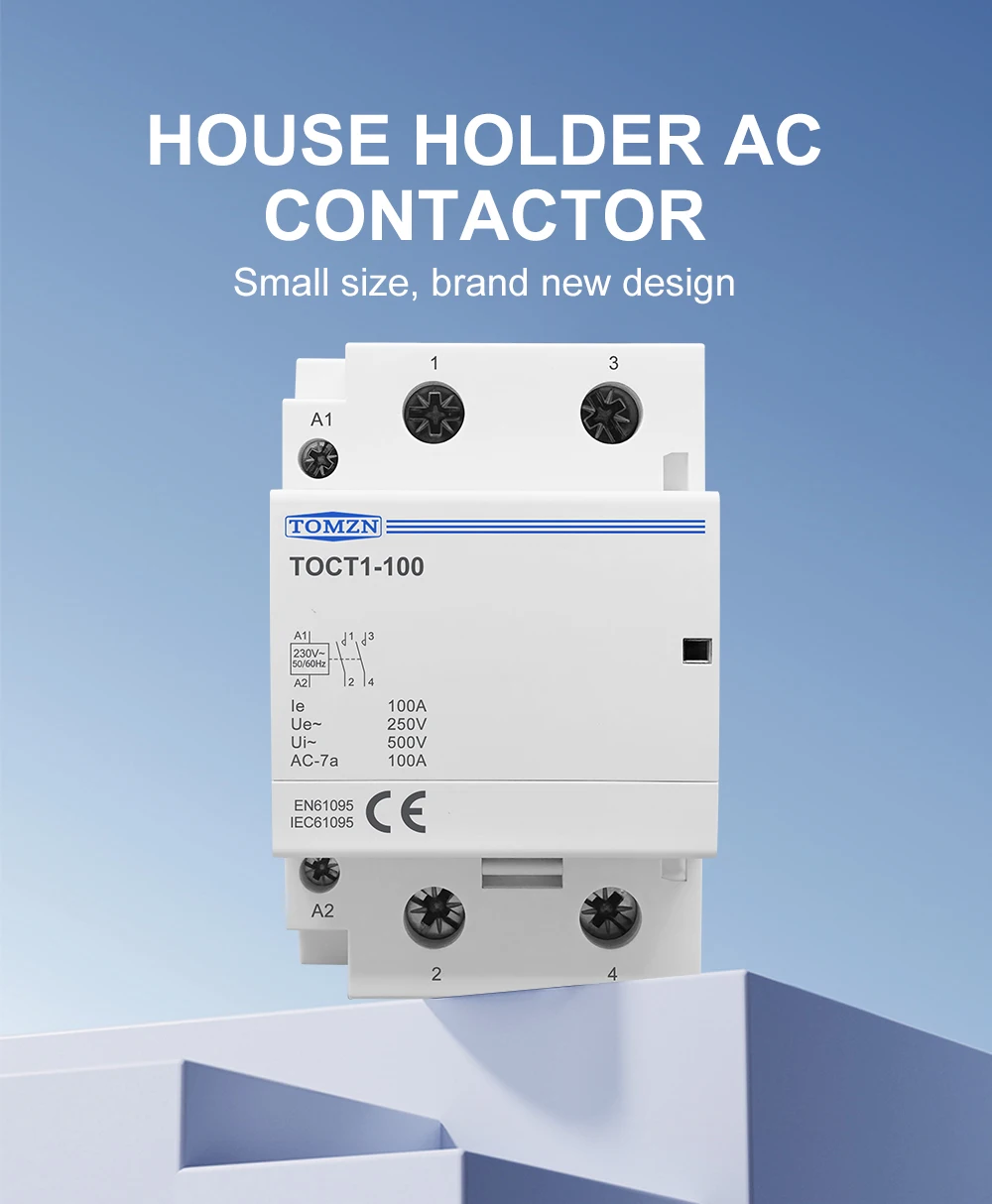

El contactor de CA de retención doméstica TOCT1 está diseñado principalmente para circuitos de CA de 50 Hz o 60 Hz con 230 V.Tensión nominal de funcionamiento en uso de CA-7a, voltaje nominal de funcionamiento de hasta 230 V, corriente nominal de funcionamiento de hasta 100 A, voltaje nominal en uso de CA-7b, corriente nominal de hasta 100 A.Uso en capacidad de interrupción inferior al circuito de 6 kA.Para conectar o romper el circuito a distancia.

Aplicación: para hogar, apartamento, hotel, corte automático o conexión de la alimentación.

Condiciones normales de trabajo e instalación:

1.Temperatura ambiente:-5°C a +40°C, la temperatura promedio no supera los +35°C en 24 horas.

2.Altitud: no más de 2000m.

3.Condiciones atmosféricas: la humedad relativa del lugar de instalación no debe ser superior al 50% cuando la temperatura máxima sea +40°C: si tiene una temperatura más baja, se permite una humedad relativa más alta.La temperatura mínima media mensual en el mes más húmedo no debe exceder los +25°C y la humedad relativa máxima promedio mensual de este mes no supera el 90%. Además, se debe tener en cuenta la rocío en la superficie de los productos causado por el cambio de temperatura.

4.Clase de contaminación: clase 2.

5.Condiciones de instalación: clase II.

Instrucciones de aplicación

1.Compruebe si el contactor acepta el ámbito de aplicación y las condiciones de funcionamiento antes de la instalación.

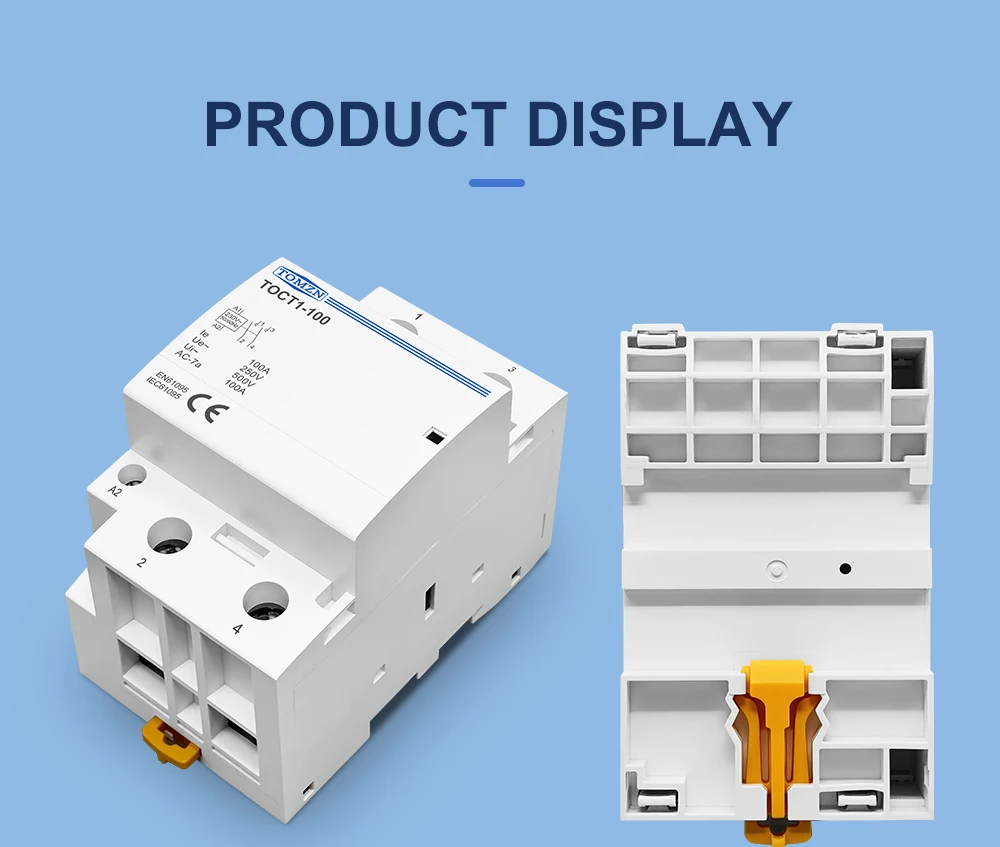

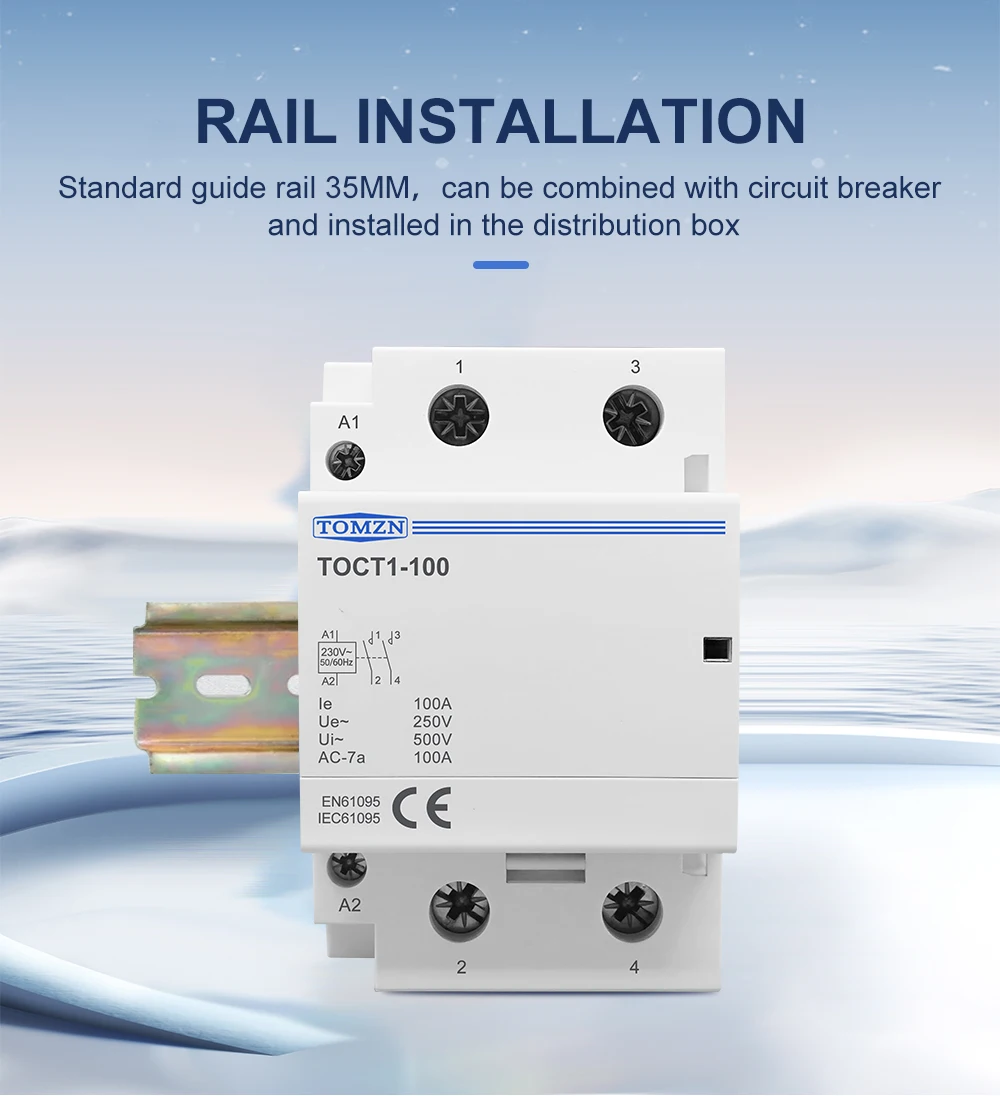

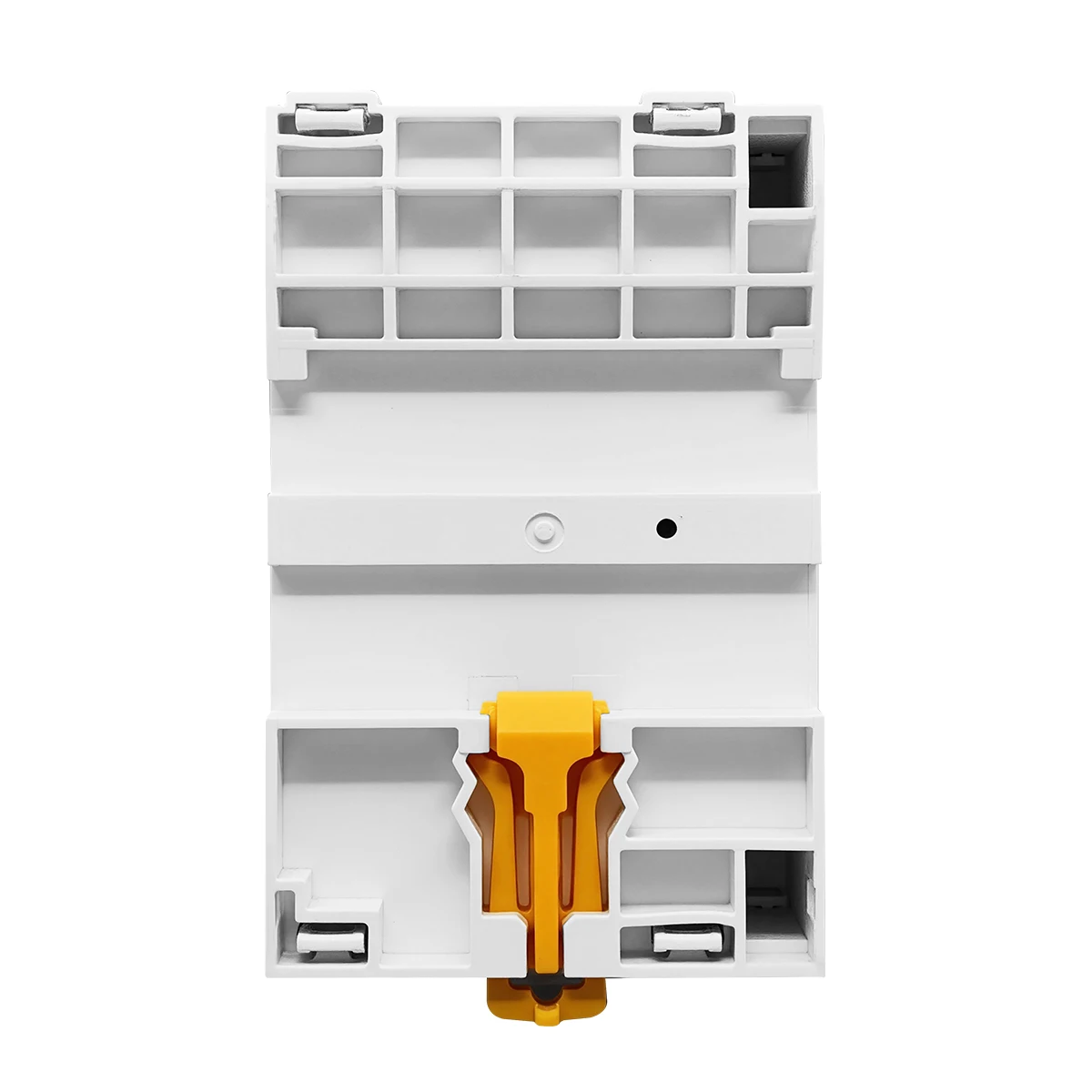

2.Durante el proceso de instalación, baje el componente de parada de movimiento y coloque el contactor en la órbita segura, luego empuje hacia arriba el componente de parada de movimiento para fijar el contactor en la órbita segura, evite que se afloje y se caiga, tire hacia abajo el componente de parada de movimiento si desea Retire el contactor.

Precaución

a).Asegúrese del modo de conexión correcto

b).Atornille el tornillo de unión durante la conexión.
