Color
Descripción

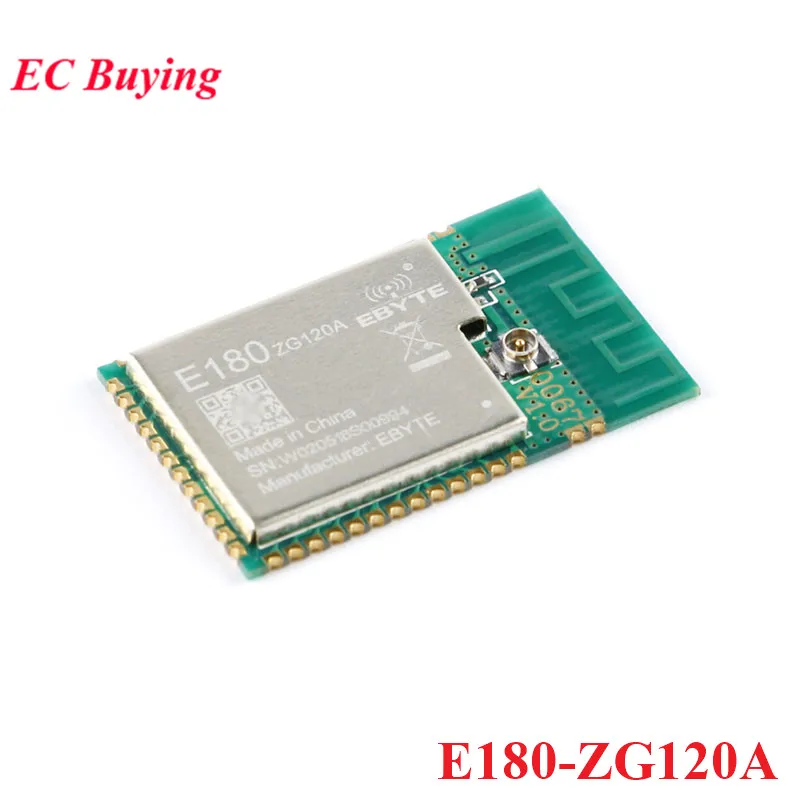

E180-ZG120A
[Introducción]: Un módulo ZIGBEE de 2,4 GHz pequeño, de bajo consumo y alta confiabilidad basado en Silicon Labs EFR32MG1B, que está diseñado y producido por Chengdu Ebyte.El chip viene con ARM Cortex de 32 bits de alto rendimiento.-Núcleo M4, amplificador de potencia interno integrado, potencia de transmisión de hasta 20 dBm.
Parámetro principal
Valor
Observación
Frecuencia (GHz)
2.400 ~ 2,480 GHz
Admite banda ISM
Potencia máxima Tx (dBm)
20 dBm
Potencia de transmisión de RF de hasta 20 dBm
Velocidad de datos aéreos (bps)
250 kbps
La velocidad de datos aéreos es de 250 kbps
Distancia para referencia
1000 m
Entre dos puntos (la red ZigBee admite la función multihíba de enrutamiento y la distancia de transmisión se puede ampliar aumentando el enrutador).
Parámetro de hardware
Valor
Observación
Tamaño
17,5*28,7mm
-
Antena
PCB/IPEX
Impedancia de 50 ohmios
Parámetro electrónico
Min.
Tipo.
Máx.
Unidad Unidad
Observación
Tensión de funcionamiento (V)
1.95
3.3
3.7
V
≥3,3 V garantiza la potencia de salida
Nivel de comunicación (V)
-
3.3
-
V
Para 5V TTL, puede correr riesgo de quemarse
Corriente TX (mA)
-
135
-
mA
Consumo de energía instantáneo
Corriente RX (mA)
-
11.6
-
mA
-
Corriente de sueño (μA)
-
2.5
-
μA
Consumo de energía instantáneo
Temperatura de trabajo (℃)
-40
-
+85
℃
Grado industrial

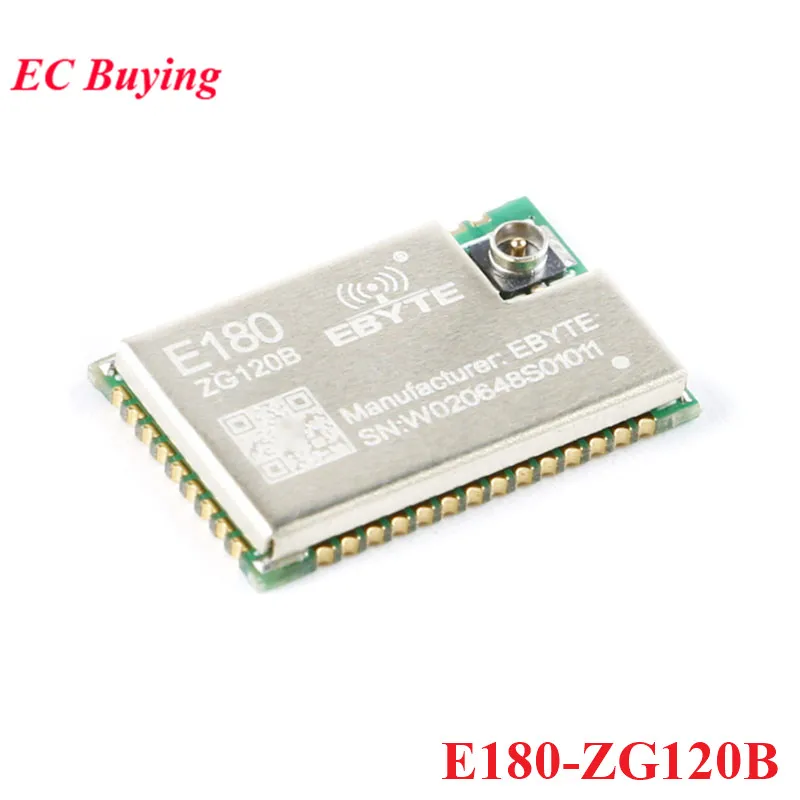

E180-ZG120B
[ Introducción]: E180-ZG120B es un módulo ZIGBEE de 2,4 GHz pequeño, de bajo consumo y alta confiabilidad basado en Silicon Labs EFR32MG1B.El chip viene con ARM Cortex de 32 bits de alto rendimiento.-Núcleo M4, amplificador de potencia interno integrado, potencia de transmisión de hasta 20 dBm.
Parámetro de RF
Valor
Observación
Frecuencia (MHz)
2405~2480MHz
Admite banda ISM
Potencia máxima Tx (dBm)
18~20 dBm
-
Velocidad de datos aéreos (bps)
250 kbps
-
Distancia para referencia
1300米
Entre dos puntos (la red ZigBee admite la función multihíba de enrutamiento y la distancia de transmisión se puede ampliar aumentando el enrutador).
Parámetro de hardware
Valor
Observación
Tamaño
11,5*18mm
-
Antena
Orificio para sello/IPEX
Impedancia de 50 ohmios
Conector
1,27 mm
Orificio para sello
Embalaje
SMD
-
IC
EFR32MG1B232F256GM48
-
Frecuencia de cristal
38,4MHz
-
FLASH
256 KB
-
RAM
32 KB
-
Núcleo
Cortex-M4
-

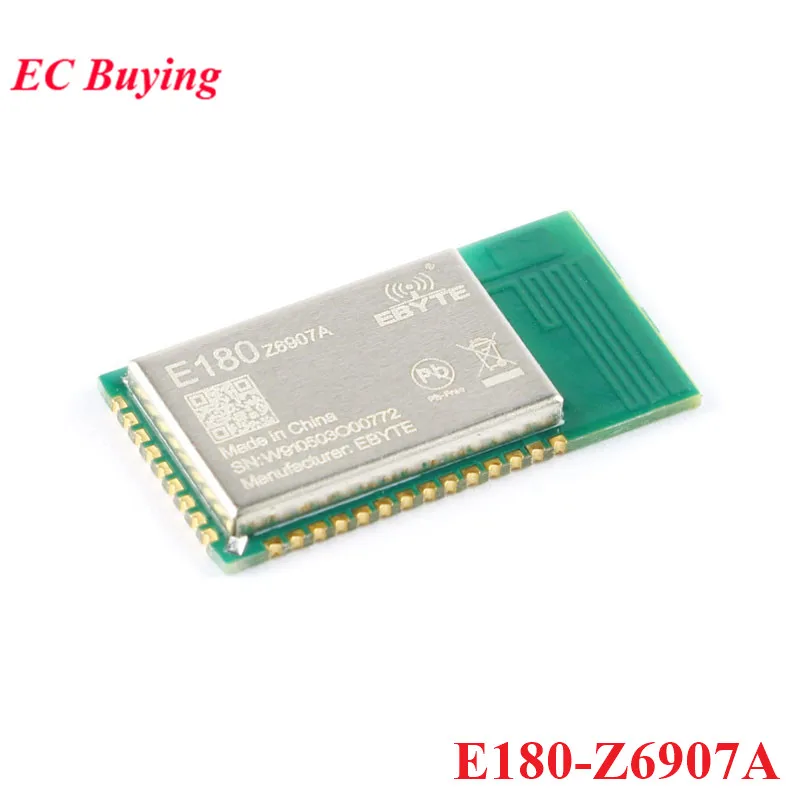

E180-Z6907A
[Introducción]:E180-Z6907A es un módulo ZIGBEE de tamaño pequeño, bajo consumo de energía y alta confiabilidad que opera en la banda de frecuencia de 2,4 GHz basado en el SOC inalámbrico TELINK TLSR8269, que está diseñado y producido por Chengdu Ebyte.El chip viene con una MCU de alto rendimiento de 32 bits de hasta 48 Mhz.
Parámetro de RF
Valor
Observación
Frecuencia de trabajo
2405~2480MHz
Admite banda ISM
Potencia máxima Tx
7 dBm
-
Velocidad de datos aéreos
250 kbps
-
Distancia para referencia
130m
Entre dos puntos (la red ZigBee admite la función multihíba de enrutamiento y la distancia de transmisión se puede ampliar aumentando el enrutador).

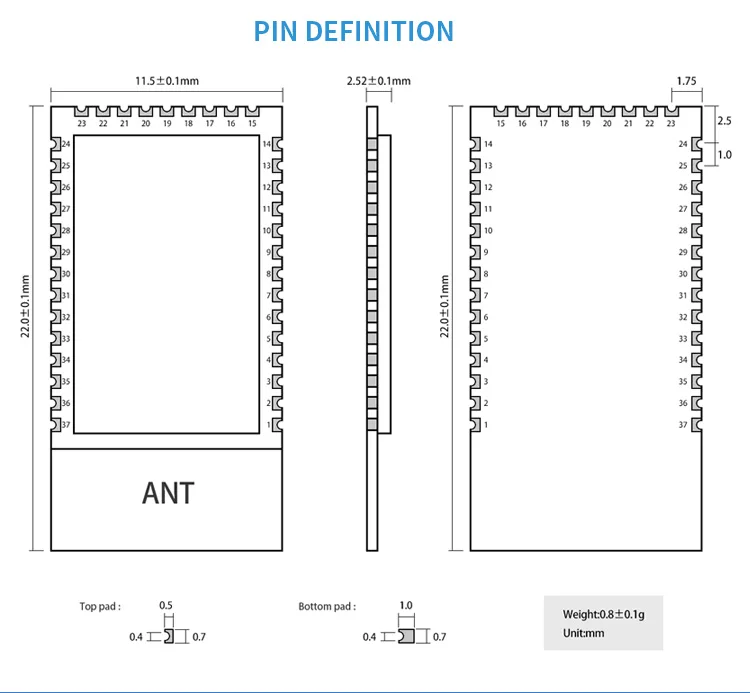

Parámetro de hardware
Valor
Observación
Tamaño
11,5*22mm
-
Antena
PCB
Impedancia de 50 ohmios
Conector
1,27 mm
Orificio para sello
Embalaje
SMD
-
IC
TELINK TLSR8269
-
Protocolo
Zigbee 3.0
-
FLASH
512 KB
-
RAM
32 KB
-
Núcleo
MCU de 32 bits
-
