Descripción
Descripción del producto:

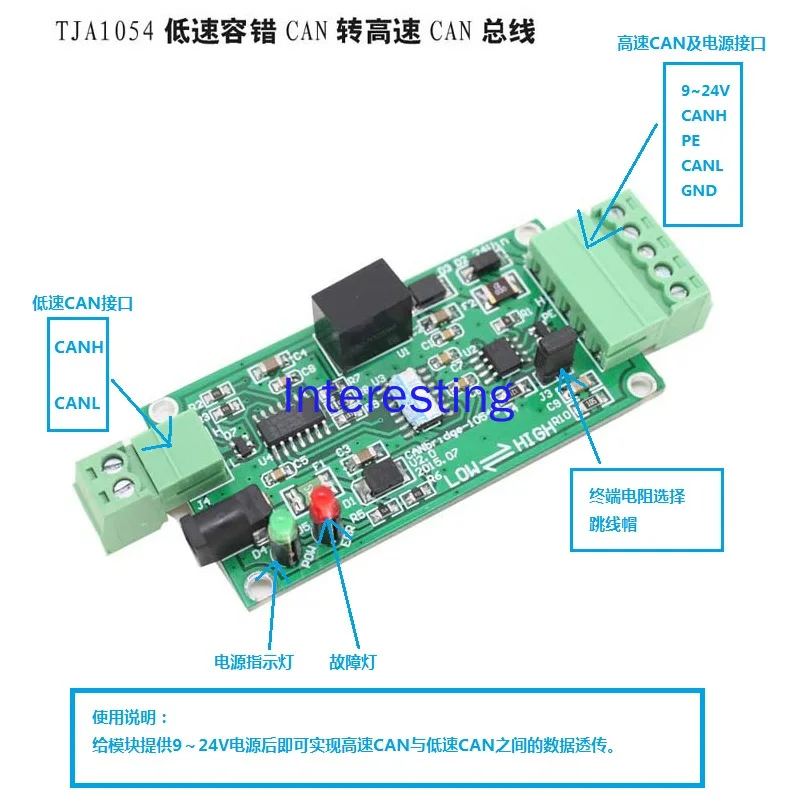

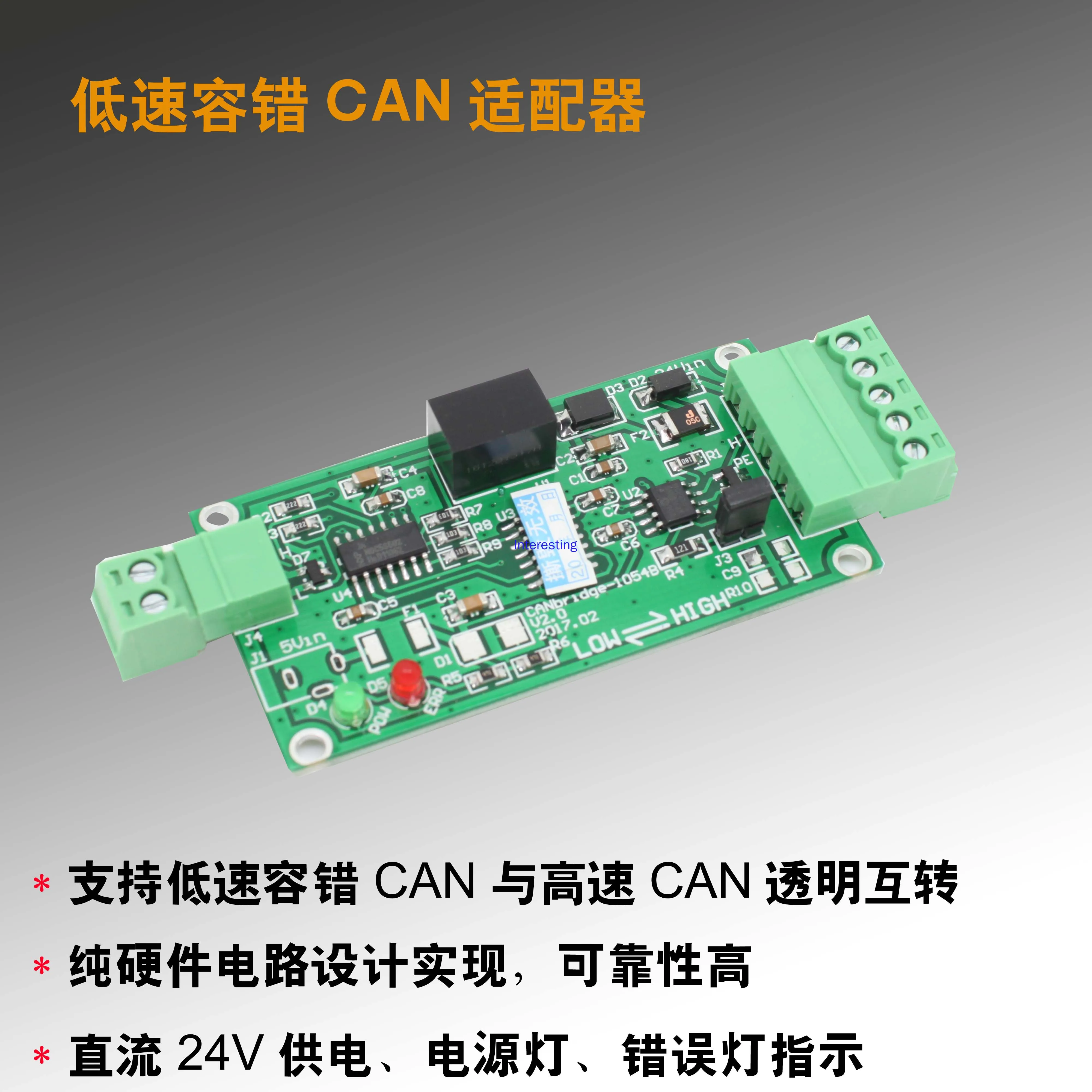

El adaptador CAN CANbridge-1054B tolerante a fallos proporciona una conversión transparente entre transceptores CAN estándar/tolerantes a fallos que cumplen con la especificación ISO/DIS11898-2/3.
El adaptador de CANbridge-1054B integra un transceptor CAN tolerante a fallas (modelo: TJA1054) y un transceptor CAN estándar (modelo: MCP2551), que Admite velocidades de comunicación entre 5Kbps y 125Kbps.
El adaptador de CANbridge-1054B se puede utilizar para probar y convertir redes can tolerantes a fallos.
Características del producto:
Conversión transparente entre transceptores CAN estándar/tolerantes a fallos
1 transceptor CAN tolerante a fallos compatible con ISO11898-3
Compatible con PCA82C252, TJA1053 red tolerante a fallos
1 canal admite ISO11898-2 transceptor CAN estándar
Soporta Tasa de comunicación entre 5Kbps ~ 125Kbps
Proporcionar ISO11898-3 indicador ERR de fallo de bus
Fuente de alimentación: DC + 9 ~ 24V
Temperatura de funcionamiento: -40 °C ~ + 85 °C
Resistencia de terminación:
De acuerdo con el estándar de ISO11898-3, las resistencias a juego del terminal R2, R3 del adaptador de CANbridge-1054B deben ser
Ajuste según el número de nodos en la red CAN tolerante a fallos:
Terminal por defecto de fábrica que hace juego la resistencia, R2=R3=470Ω;
Al conectar un nodo TJA1054, R2=R3=0Ω;
Al conectar 10 nodos TJA1054, R2=R3 ≈ 5.1KΩ;
El número de nodos está entre 1 y 10, siga la fórmula de cálculo de impedancia de TJA1054.
Aplicaciones:
Red de prueba
Electrónica de vehículo
Control industrial
Equipo de transporte
