Descripción

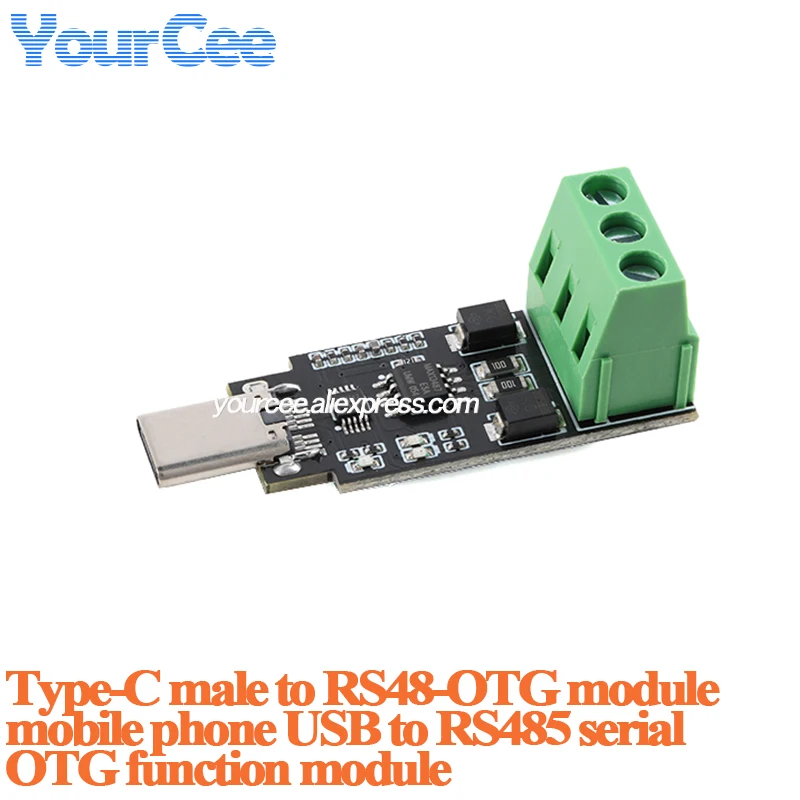

Este módulo adopta una interfaz tipo C de alta velocidad, que se puede conectar directamente a teléfonos móviles, tabletas, computadoras, etc. Android.para depuración en serie.El chip integrado de alta calidad y el excelente rendimiento son muy adecuados para ocasiones de comunicación de datos de alta demanda, para lograr un puerto serie USB a UART.Compatible con nivel de 3,3 V/5 V, puede comunicarse con el microcontrolador STC/STM32.
Nota
1.Para teléfonos Android, asegúrese de que su modelo admita la función otg.En la actualidad, más del 90% de los nuevos teléfonos convencionales para teléfonos Android tienen función otg.
2. El código fuente para Android es compilado por la nueva versión para Android Studio, que proporciona código fuente y archivos apk, así como la ingeniería Eclipse.Si hay un error en la compilación, utilice la palabra clave de error Baidu, que es básicamente un problema de configuración o gradiente.¡El directorio de ingeniería no debe contener caracteres chinos y es fácil informar errores!
1.La transmisión de distancia ultralarga puede alcanzar miles de metros.
2.Con RXD, TXD, indicador LED de alimentación 3, protección de entrada en serie;
3.El chip tiene un controlador de velocidad de latencia limitada para minimizar la EMI y reducir el reflejo de la señal causado por cables de coincidencia de terminales inadecuados, de modo que la velocidad de transmisión de la señal sin errores sea de hasta 500 Kbps.
4.Impedancia de entrada del receptor con carga de 1/4 de unidad, admite comunicación entre múltiples máquinas y permite la conexión al bus de hasta 128 dispositivos.
La temperatura de trabajo de los chips de grado industrial puede alcanzar -40℃ a 85℃.
6.Este módulo se puede intercambiar en caliente y no habrá ningún fenómeno de bloqueo de señal causado por el intercambio en caliente de otros 485 chips.
7.Tiene una resistencia de terminal de 120 Ω (cuando la longitud de la línea supera los 200 metros, es más estable y reduce la tasa de error de bits);
8.Al utilizar el diodo TVS de supresión transitoria de 600 W, el rendimiento de protección contra sobretensión es mejor;
9.Usando una resistencia de protección de corriente de 10 Ω, el diseño de parche mejora la integridad de 485 señales;
10.Las señales RS485 y TTL son todas de un solo lado para garantizar la calidad de la señal y mejorar la integridad de la señal;
11, una gran área de cobre, para evitar interferencias de señal;
12.Admite múltiples velocidades en baudios: 300/600/1200/2400/4800/9600/19200/38400/57600/115200/230400/460800/921600, etc.;
Nota:
1.Para teléfonos Android, asegúrese de que su modelo admita la función otg.En la actualidad, más del 90% de los nuevos teléfonos convencionales para teléfonos Android tienen función otg.
2.Proporcione códigos fuente de Android y archivos apk, y compílelos con la nueva versión para Android Studio.Al mismo tiempo, también proporciona la ingeniería Eclipse.Si hay un error en la compilación, utilice la palabra clave de error Baidu, que es básicamente un problema de configuración o gradiente.¡El directorio de ingeniería no debe contener caracteres chinos y es fácil informar errores!
3. Pruebe la placa de desarrollo con la herramienta de depuración en serie de Android, solo es necesario conectar el puerto serie de depuración de la placa de desarrollo
