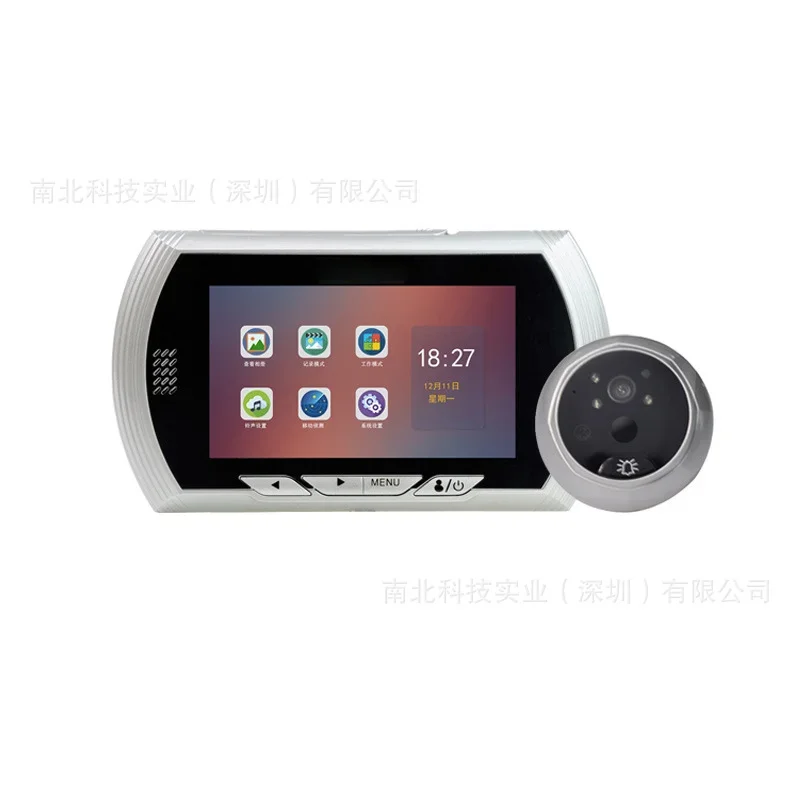

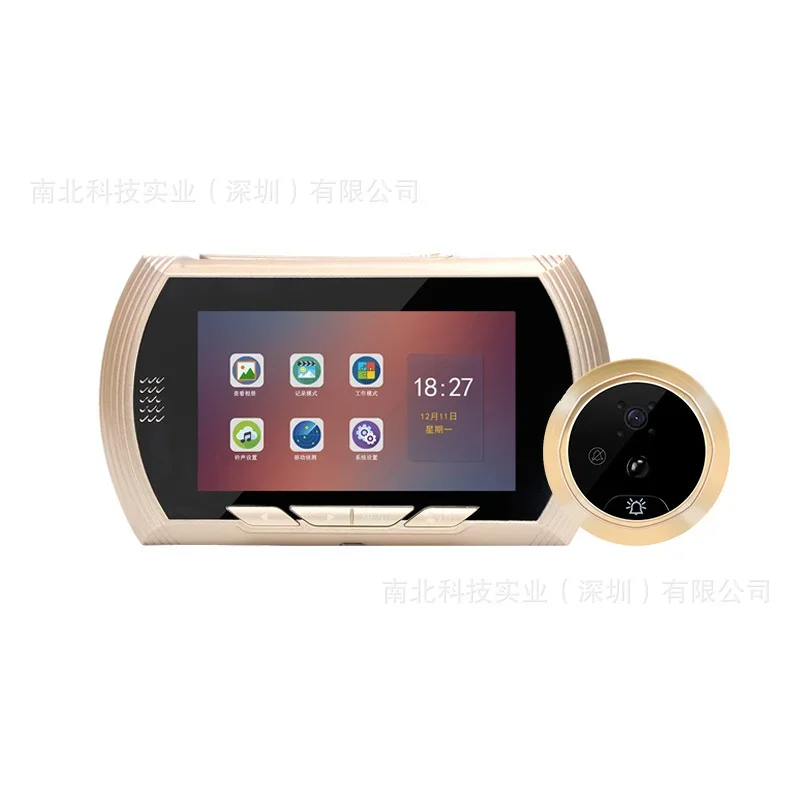

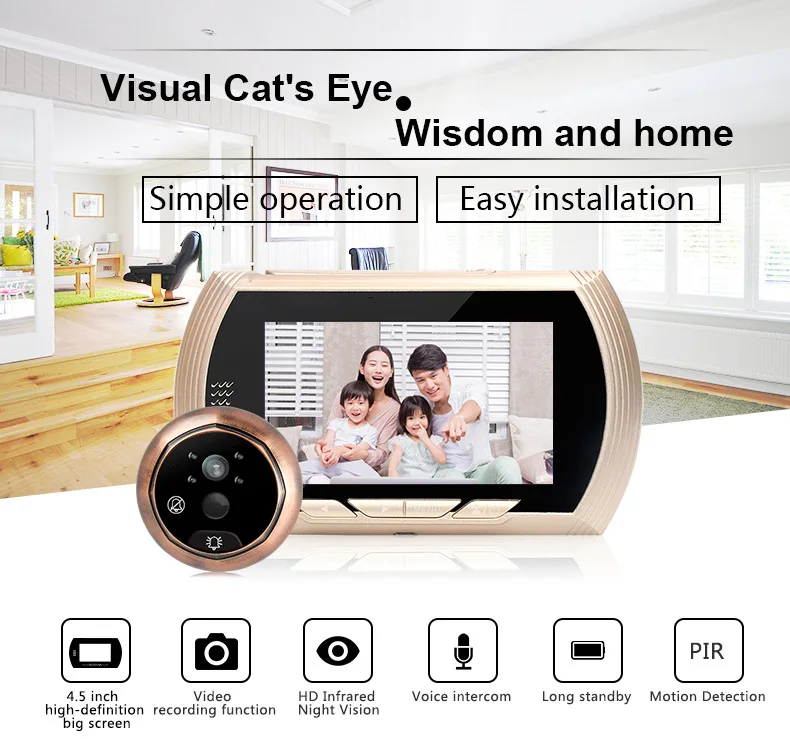

45AHD-M 4,5 pulgadas Smart Home mirilla timbre puerta Cámara 145 ° HD PIR visión nocturna infrarroja detección de movimiento Monitor timbre de puerta
Revisión del producto
- El producto se instala en la posición de los ojos del gato en la puerta, reemplaza el espejo óptico de ojo de gato, ajusta el timbre y lo monitorea. Hay una función de timbre de vídeo que permite al propietario ver al visitante fuera de la casa, tiene una función de detección humana y toma fotos/videos automáticamente de los cambios fuera de la puerta.
- La máquina fuera de borda reemplaza el ojo de gato óptico tradicional y no necesita ojos para mirar. Tiene un amplio rango de visión y no está limitado por la altura. Se puede aplicar a ancianos y niños.

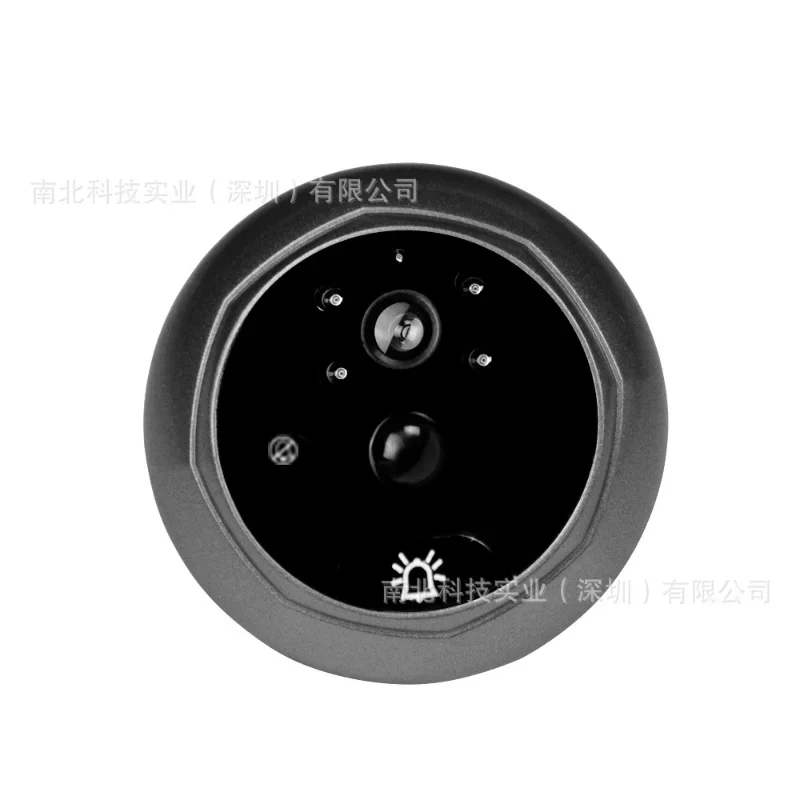

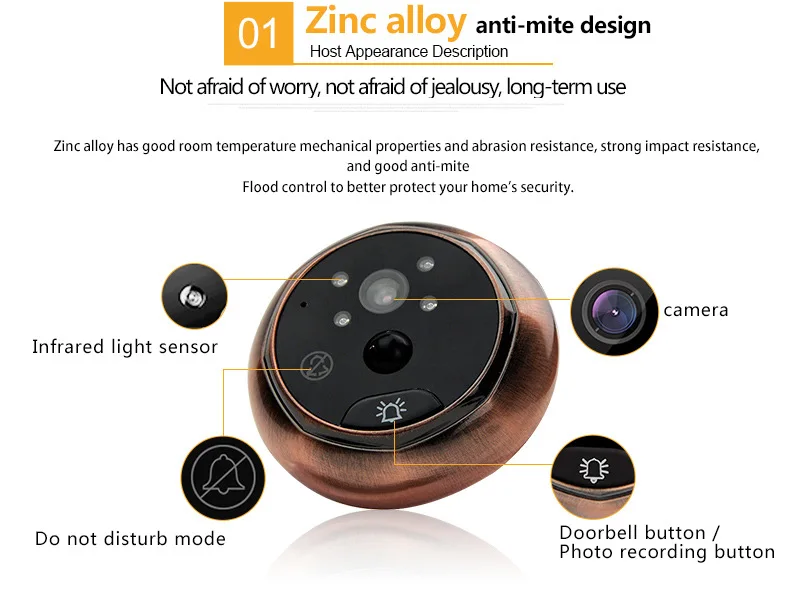

- Material de aleación de zinc de la máquina exterior (robo, anti-golpe, anti-miradas).

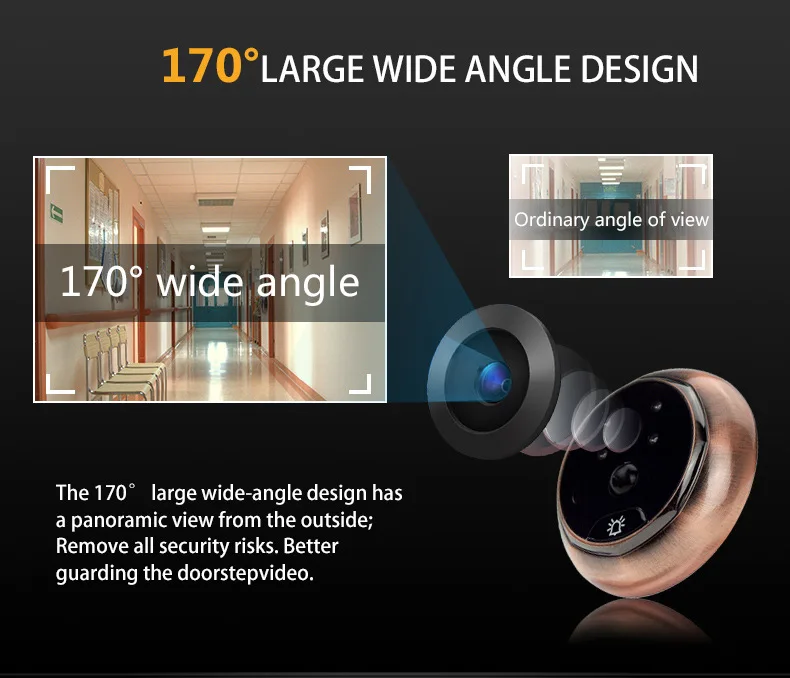

- Cámara oculta incorporada fuera de la máquina de la puerta (2 millones de píxeles CMOS, soporte máximo 1920*1080P, pantalla de visualización/grabación al aire libre)
- El Botón del timbre de la máquina hace que sea conveniente para la persona que visita despertar al propietario. La unidad interior tiene una variedad de selecciones de tonos de llamada de música, y el tamaño del tono de llamada se puede ajustar.

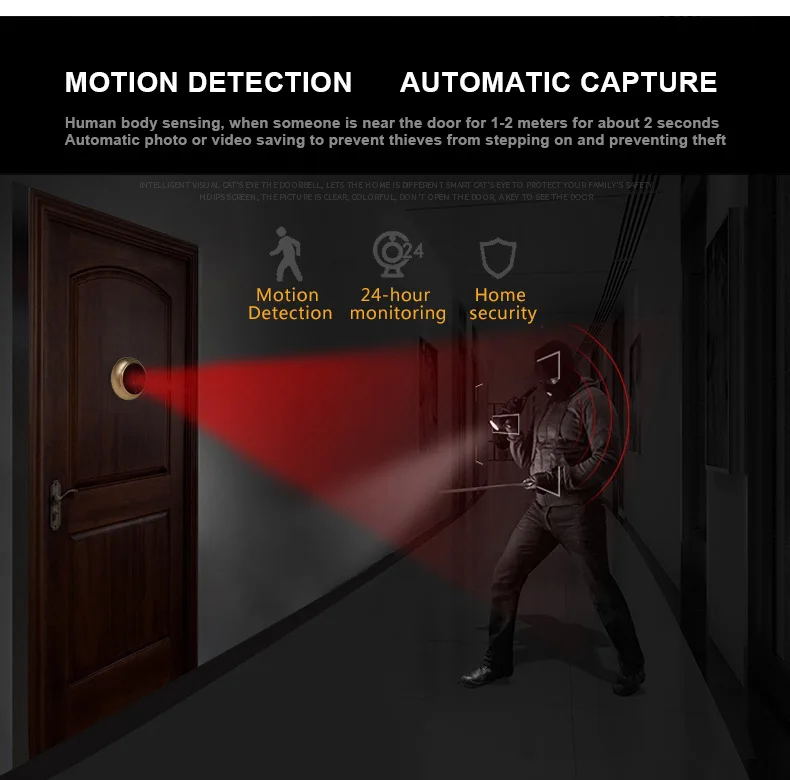

- El sensor de detección humana PIR de la máquina fuera de borda. Después de que la unidad interior haya activado la función de detección de movimiento, inserta la tarjeta TF y toma fotos/videos automáticamente para proteger la propiedad familiar en todo momento.

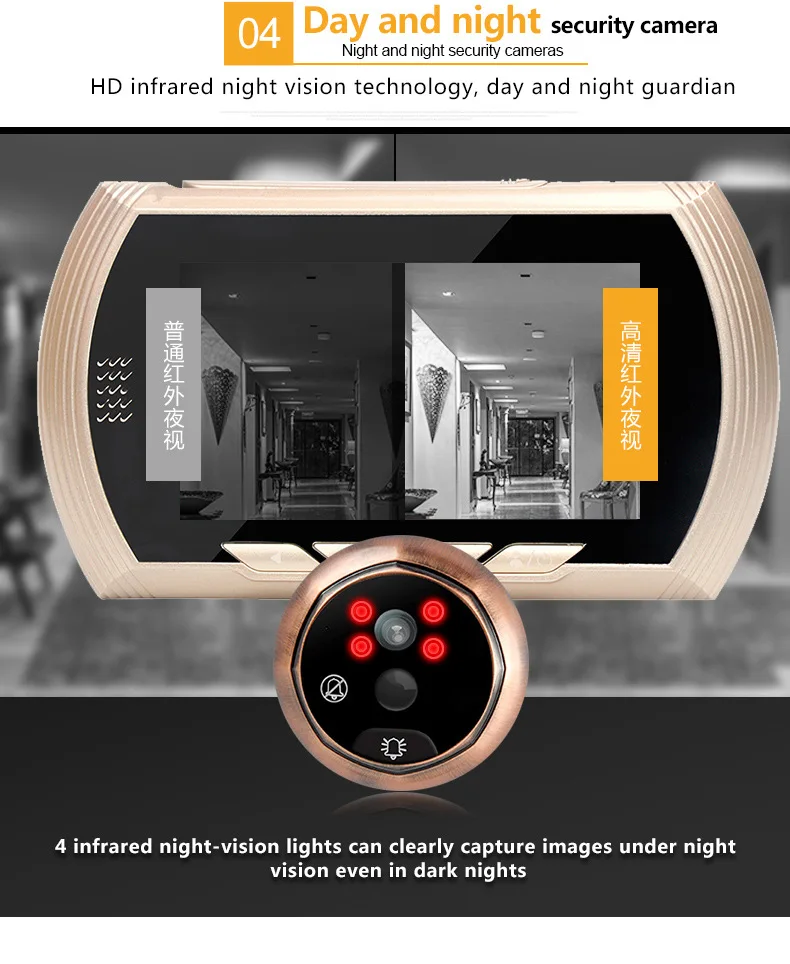

- Hay 4 lámparas infrarrojas en la máquina de salida. La visión nocturna admite una distancia efectiva de 2 metros. Puede ver claramente las características faciales de los visitantes.
- El exterior de la máquina utiliza un fotodiodo para la recolección de luz. La luz ambiental está por debajo de 0,2 LUX para iniciar el modo de visión nocturna infrarroja.
- Hay un indicador de no molestar en el exterior de la máquina. Cuando la unidad interior se enciende para no molestar, el indicador de no molestar de la unidad externa se encenderá, lo que no molestará al resto ni al mundo exterior.

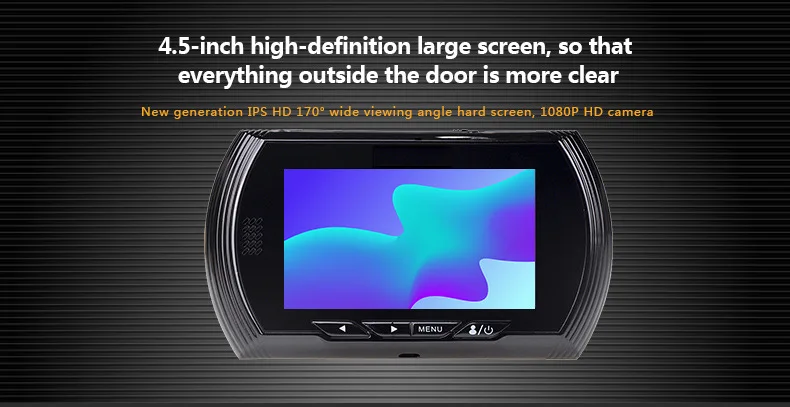

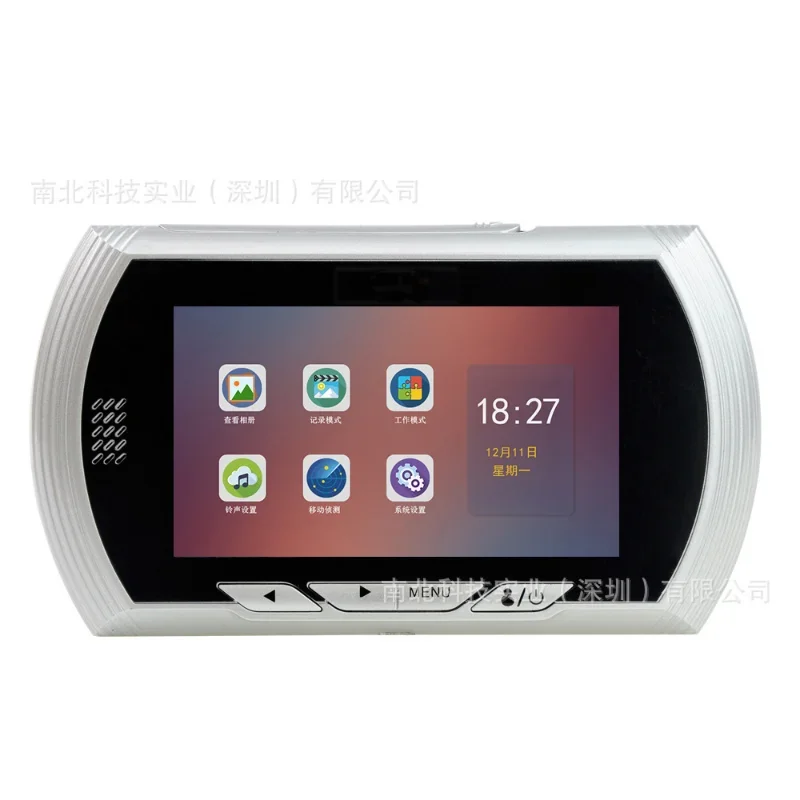

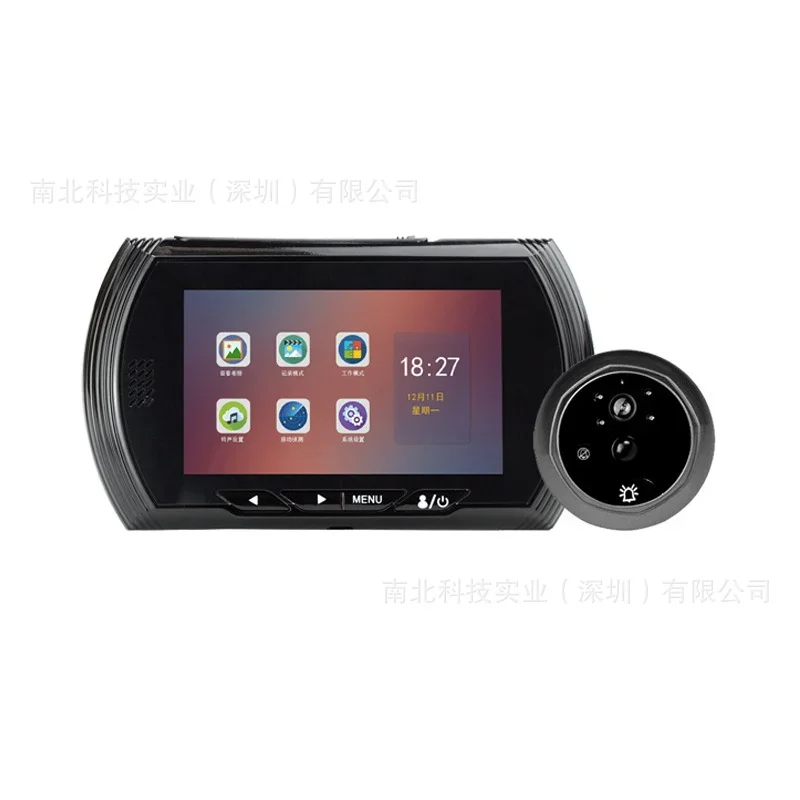

- La máquina para puertas utiliza una pantalla IPS HD de 4,5 pulgadas con una resolución de pantalla de 854*480.
- La máquina admite tarjeta TF, soporte máximo 32G.
- A falta de una tarjeta, el almacenamiento de fotos/audio y vídeo no es compatible y se puede utilizar en hoteles para proteger mejor la privacidad de los visitantes.
- Inserte una tarjeta de memoria, Puede tomar fotos/audio video manual o automáticamente, aplicar en el hogar, grabar consultas de almacenamiento.
- Cobertura de ciclo automático, identificación inteligente. Una vez que la tarjeta TF esté completamente almacenada, el nuevo video fotográfico sobrescribirá automáticamente el más antiguo en orden cronológico, eliminando la necesidad de eliminar periódicamente y guardar automáticamente las fotos o videos más recientes.
- Chip de memoria de apagado incorporado, reemplace la batería en 2 horas, el reloj/tono de llamada/configuración y otros datos no se pierden...
- La máquina proporciona dos modos de grabación:
- Modo de fotografía: En este modo, la máquina fotografiará al visitante o fuera de la puerta, y se puede configurar para tomar una foto, tomar dos fotos y tomar tres fotos.
- Modo de grabación: En este modo, la máquina grabará vídeo para los visitantes o fuera de la casa. Se puede configurar en tres períodos de tiempo de 10 segundos, 20 segundos y 30 segundos.

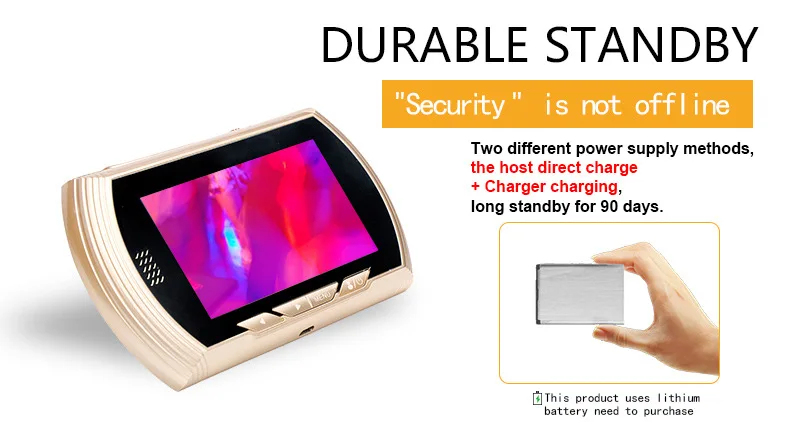

- Máquina con dos métodos de suministro de energía:
- 1 batería de litio recargable de 3500MAH;
- 5V1A-5V2A Micro USB, que suministra energía a la máquina y también carga la batería de la máquina.
- La máquina adopta un diseño de ahorro de energía. La unidad interior entra automáticamente en el modo de espera durante 10 segundos (también se puede configurar en el menú de configuración de la máquina "Apagado automático" durante 10 segundos, 20 segundos, 30 segundos y apagado. Tenga en cuenta que la pantalla de la máquina Chang Liang no entrará en estado de espera. Aproximadamente 180 días en espera, puede usarlos 60-90 días (para más detalles, consulte la tarjeta de aviso de ahorro de energía).
- Sistema de inteligencia de máquina para satisfacer las necesidades de diferentes escenarios, pero también ahorrar electricidad y proteger el medio ambiente.
- Modo en casa: cuando el visitante presiona el botón del Timbre fuera de la puerta, la máquina toca el timbre, la pantalla se ilumina y La cámara almacena automáticamente el vídeo/vídeo.
- Modo fuera de casa: Cuando el visitante presiona el botón del Timbre fuera de la puerta, la máquina toca el timbre, la pantalla no brilla y el almacenamiento automático de la cámara/video de los visitantes...
- Modo no molestar: Cuando el visitante presiona el botón del Timbre fuera de la puerta, la máquina no tocará el timbre, la pantalla no estará encendida, Y LA CÁMARA/vídeo almacenará automáticamente al visitante.
- La máquina es fácil de usar.
- Instale la máquina en la puerta de acuerdo con las instrucciones.
- Alimenta la máquina (batería o conexión micro USB)
- Vigila la puerta a través de la máquina de la puerta
Se puede cargar en una tarjeta de memoria (si necesita tomar una foto para almacenarla), puede usar el botón para ver la situación fuera de la puerta, tome una foto/video de audio, vea fotos/videos y recomiende usar una tarjeta TF de alta velocidad. Al establecer sus propios requisitos de bricolaje, puede navegar por la descripción del manual o explorar por diversión.
Introducción a la función
- Cuando el invitado presiona el timbre, el tono de llamada interior recuerda/abre la pantalla/fotos/videos (consulte los modos y ajustes correspondientes)
- Abra la detección de movimiento e inserte la tarjeta TF para tomar fotos/videos automáticamente de la escena fuera de la puerta y proteger la propiedad familiar en todo momento
- Cuando el operador doméstico presione el botón del interruptor, la máquina se encenderá y mostrará todas las condiciones al aire libre en la pantalla grande.
- (La máquina inserta la tarjeta TF) Cuando la máquina está encendida, cuando la pantalla se muestra en la pantalla, el personal de la casa presiona el botón del reloj nuevamente para Completar la grabación de la foto/video, Y se almacena automáticamente en la tarjeta TF.
- Después de que la cámara tome una foto/vídeo, las fotos/vídeos se guardan en la tarjeta TF. Puede navegar a través del menú o usar un lector de tarjetas para navegar por el ordenador.
Cabeza de gato

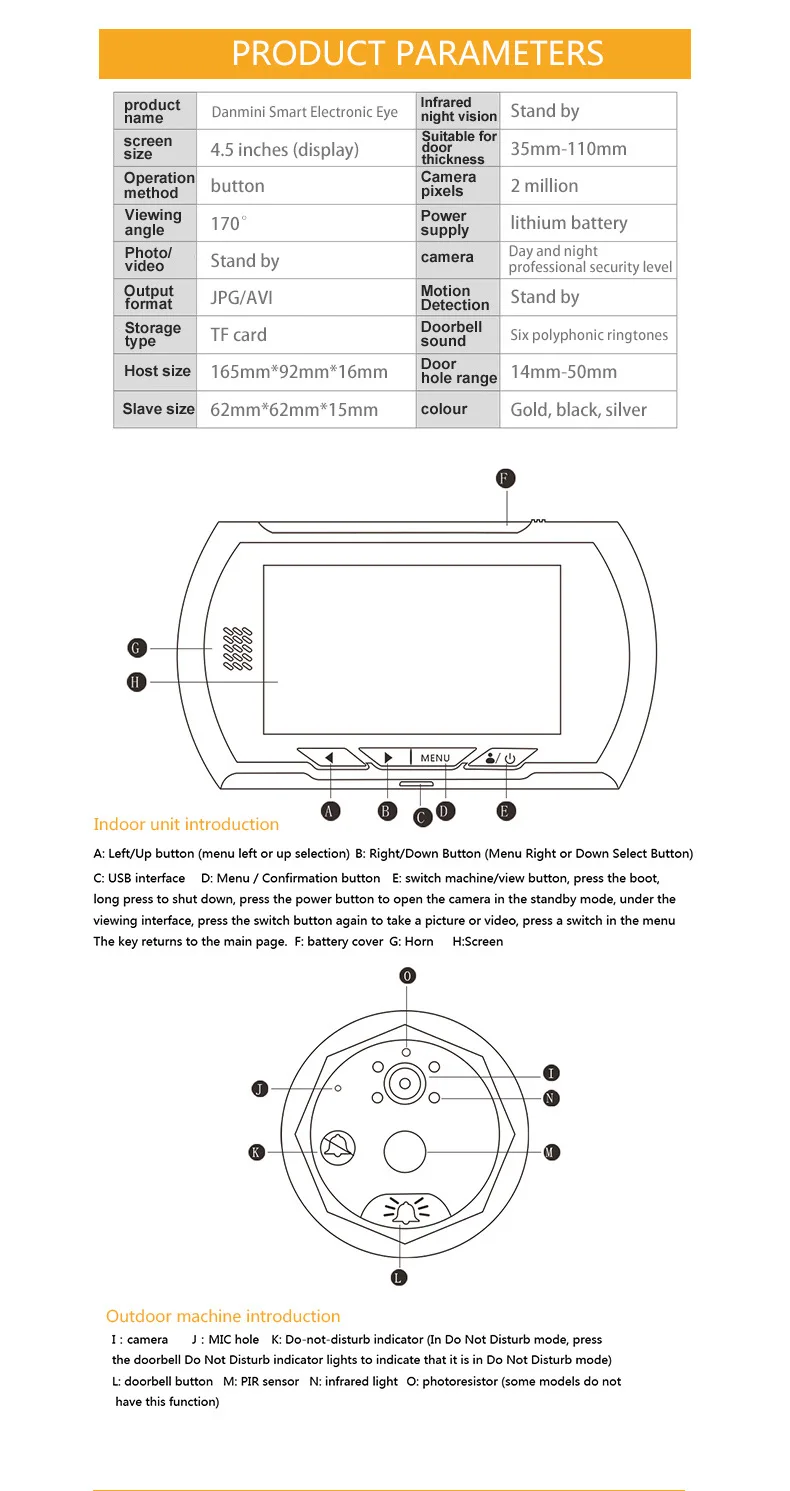

- Sensor CMOS de 2 millones de píxeles;

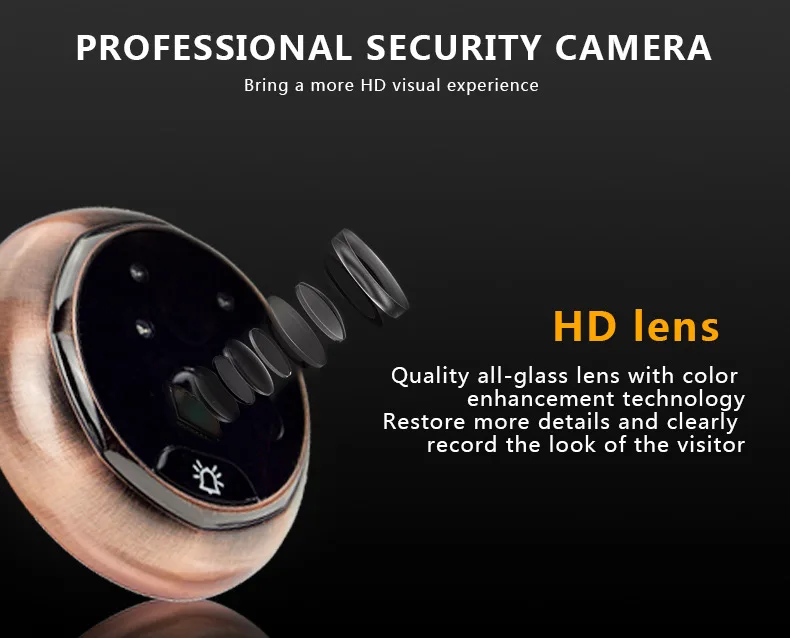

- M7Lente Full Glass 200W pixel HD;
- Admite múltiples formatos de vídeo, soporte máximo 1920*1080P (25fps);
- Con amplia función dinámica y baja iluminación, admite color automático a negro;
- Adopta un procesador de 32 bits y un chip de códec de vídeo profesional;
- Distancia infrarroja 1-2 metros 4 850 luces infrarrojas Espectroscopia PMW
Introducción al anfitrión

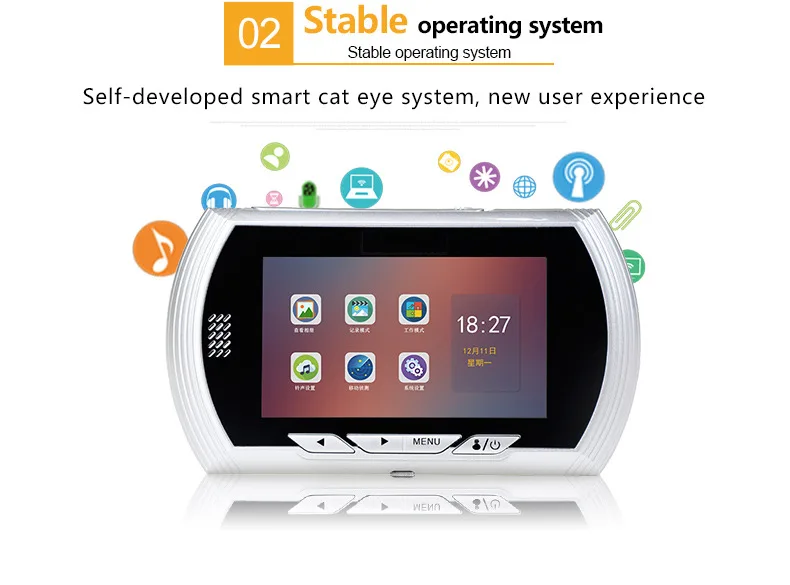

- Sistema operativo RTOS integrado, configuración y gestión del menú de interfaz de usuario de soporte completo;
- Admite el modo de grabación o el modo de grabación de fotos para evitar el personal;
- El modo de vídeo se divide en 10 segundos, 20 segundos y 30 segundos.
- El modo de cámara se divide en un disparo, dos disparos y tres disparos en tres modos;
- El tiempo de apagado automático tiene 10 segundos, 20 segundos, 30 segundos, cuatro modos de apagado;
- Admite detección de movimiento corporal PIR;
- Admite captura manual de imágenes;
- Configurar la pantalla IPS HD de 4,5 pulgadas;
- Variedad integrada de tono de llamadaS
Introducción
- Equipado con batería de litio DC3.7V 3500MAH;
- Diseño integrado, estructura compacta, alta fiabilidad;
- Carcasa de cabeza de gato de metal, hermosa y evita daños;
- Bronce anti-cabeza de gato artesanal antigua más oro, negro, Plata multi host opcional;
- Es conveniente y rápido de instalar a través de los ojos de gato reservados en la puerta.
- Se adopta el almacenamiento de datos EEPROM y los datos almacenados no se pierden después de un corte de energía;
- Admite tarjeta de memoria TF de alta velocidad de hasta 32G
PROBLEMA COMÚN:
1, La máquina no arranca, no responde
A Compruebe si la batería está insertada en el compartimento de la batería correctamente
B Compruebe la calidad y la potencia de la batería (el voltaje inicial es mayor o igual a 4,2 V)
C arranque alimentado por USB (usando enchufe de cargador de teléfono 5V1A/2A)
D El voltaje de funcionamiento de la máquina es de 3,6 V-5V. Compruebe si el voltaje de entrada está dentro del rango.
2. El arranque muestra "El vídeo no se inicia" sin imagen
A: La interfaz del cable está invertida. Por favor, preste atención a la dirección.
B: El cable está roto o el cable de la cámara no está en línea. El mal contacto con el ojo del gato (re-Plug) se inserta en la dirección de la flecha en el tablero principal.
3,La máquina automáticamente pantalla negra
La máquina adopta el diseño de ahorro de energía, el valor predeterminado es 10 S, modo de espera automático de pantalla, otras opciones se pueden seleccionar en el menú de configuración...
4, La máquina no se apagará en espera
Configure "Apagado automático" en el menú de configuración durante 10 segundos (10 segundos para apagar), 20 segundos (20 segundos para apagar), 30 segundos (30 segundos para borrar) y apagado (sin borrar).
5,No se pueden tomar fotos/vídeos
Cuando la máquina se inserta en la tarjeta TF, tiene la función de cámara/vídeo...
6, No TF Lea la tarjeta, no guarde fotos, las fotos no se pueden reproducir, etc.
A Utilice una tarjeta de memoria lo suficientemente rápida para formatear la tarjeta de memoria antes de usarla
B Conecte la tarjeta TF a otro dispositivo y compruebe si la tarjeta TF es buena
C Reinicie el host después de insertar la tarjeta TF
D Use alcohol o borrador para limpiar la sección de dedo Dorado de la tarjeta de memoria
E Reemplazar tarjeta de memoria
7, ¿Puedo usarlo por la noche?
La Cámara tiene luz infrarroja, la visión nocturna admite una distancia válida de 2 metros, puede ver claramente las características faciales del visitante...
8,Sin detección de movimiento o falsa alarma
A Dentro de 1-2 metros de la distancia de detección, la distancia de verano será más corta (porque la temperatura de la persona y el entorno está cerca)
B Cuando hay aire frío o aire caliente, se generarán algunas falsas alarmas y la sensibilidad PIR se puede ajustar adecuadamente.
C Asegúrese de que no haya objetos en movimiento frente a la puerta exterior y espere 20 segundos para volver a intentarlo
D Compruebe el cable
9,El timbre no suena/pantalla no brillante.
A:Confirme si la máquina está encendida; Compruebe si el cable de conexión entre la cámara y el host está en buenas condiciones y si está evidentemente dañado.
B:Compruebe el modo de máquina y ajústelo a su propio modo. En el modo doméstico (presione el botón del Timbre fuera de la puerta, la máquina toca el timbre, la pantalla se ilumina)/fuera de casa (cuando presiona el botón del timbre fuera de la puerta, la máquina toca el timbre, la pantalla no brilla y La cámara almacena automáticamente el vídeo/almacenamiento del visitante) /Modo no molestar (cuando presiona el botón del Timbre fuera de la puerta, la máquina no tocará el timbre, la pantalla no estará encendida, Y LA CÁMARA/vídeo guardará automáticamente al visitante)...

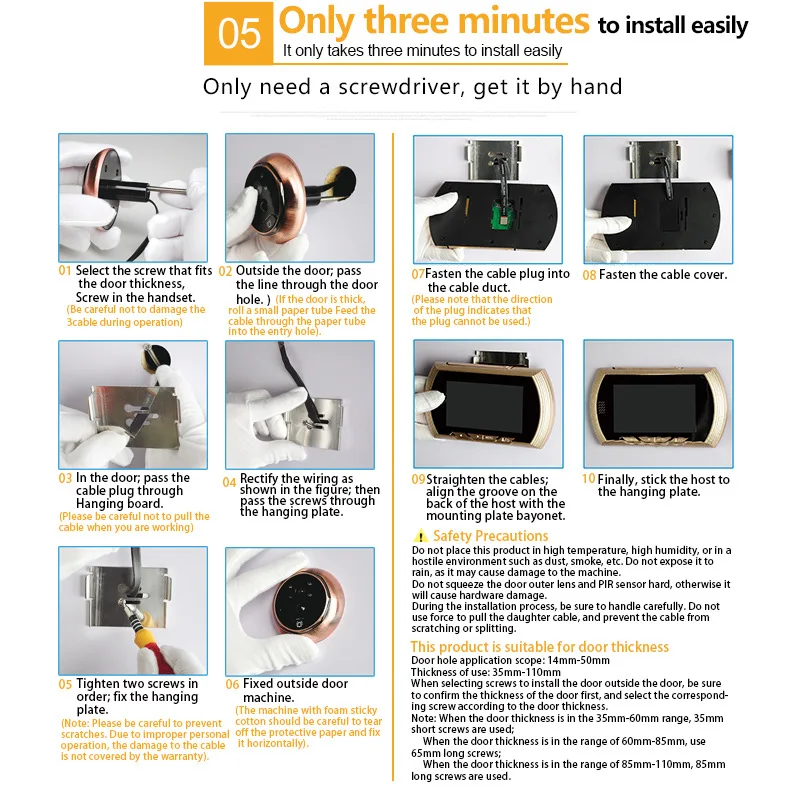

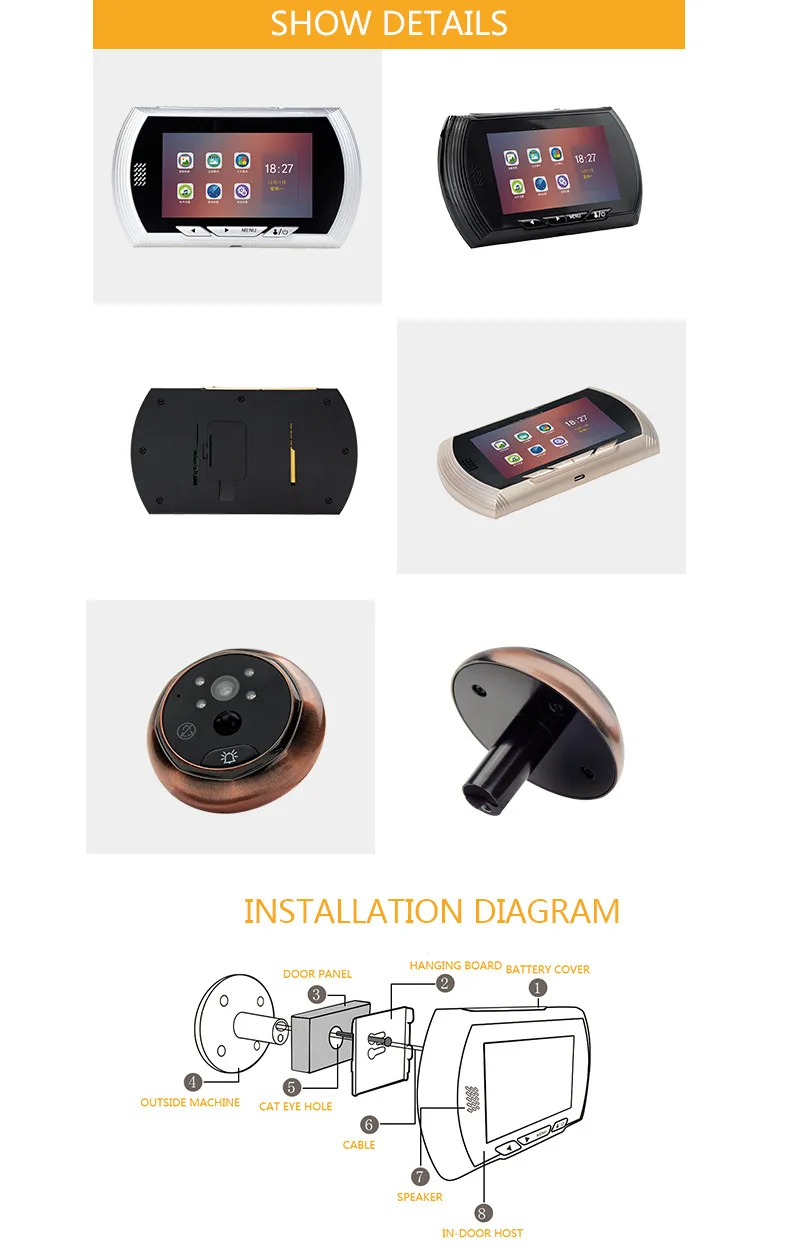

10, se puede instalar una puerta gruesa, ¿suficientes tornillos?
Las puertas sin agujeros requieren agujeros para la instalación. El mejor tamaño de agujero es 15-20mm.
Grosor de la puerta Rango de aplicación: 30mm ~ 110mm; Rango del orificio de la puerta: 15 ~ 50mm
Al instalar la unidad exterior, primero confirme el grosor de la puerta y seleccione el tornillo apropiado de acuerdo con el grosor de la puerta.
Nota: Cuando el grosor de la puerta esté en el rango de 30mm-60mm, use un tornillo de 35mm de largo
Cuando el grosor de la puerta esté en el rango de 60mm-90mm, Use tornillos de 65mm de largo
Cuando el grosor de la puerta esté en el rango de 90mm-110mm, Use tornillos de 85mm de largo
11, ¿cómo cargar, la batería en espera y el tiempo de uso es cuánto tiempo?
La batería utilizada por la máquina es una batería de litio modelo N7100 de uso general. Hay dos tipos de métodos de carga: 1. Inserte directamente el cable de datos en el puerto USB de la máquina para cargar (asegúrese de prestar atención a la corriente del cargador. Se recomienda utilizar un cargador de 5V 2A para cargar. 2. Retire la batería con un cargador correspondiente o carga universal.
El tiempo de espera teórico de la máquina es de 180 días, y el uso real es de aproximadamente 60 días (calculado por 10 veces/día de puesta en marcha); de acuerdo con la tarjeta de aviso de ahorro de energía, las opciones como el tiempo de espera y la detección de movimiento PIR se pueden cambiar a más modo de ahorro de energía...


















Product review
- The product is installed in the position of the cat's eyes on the door, replaces the optical cat-eye door mirror, sets the doorbell, and monitors it. There is a video doorbell function that allows the owner to see the visitor outside the home, has a human detection function, and automatically takes photos/videos of the changes outside the door.
- The outboard machine replaces the traditional optical cat's eye, and does not need eyes to look at. It has a wide viewing range and is not limited by height. It can be applied to the elderly and children.
- Outer machine zinc alloy material (theft, anti-hit, anti-peeping).
- Built-in hidden camera outside the door machine (CMOS 2 million pixels, maximum support 1920 * 1080P, display / recording outdoor screen)
- The doorbell button of the out door machine makes it convenient for the visiting person to wake up the owner. The indoor unit has a variety of music ringtone selections, and the ring tone size can be adjusted.
- The PIR human detection sensor of the outboard machine. After the indoor unit has turned on the motion detection function, it inserts the TF card and automatically takes photos/videos to protect the family property at all times.
- There are 4 infrared lamps in the out door machine. The night vision supports an effective distance of 2 meters. It can clearly see the visitors' facial features.
- The outside of the machine uses a photodiode for light collection. The ambient light is below 0.2 LUX to start the infrared night vision mode.
- There is a do-not-disturb indicator on the outside of the machine. When the indoor unit is turned on to be undisturbed, the do-not-disturb indicator of the outboard unit will be on, which will not disturb the rest and be disturbed by the outside world.
- The door machine uses a 4.5-inch IPS HD display with a screen resolution of 854*480.
- The machine supports TF card, maximum support 32G.
- In the absence of a card, photo/audio video storage is not supported and can be used in hotels to better protect the privacy of visitors.
- insert a memory card, you can manually or automatically take pictures / audio video, application in the home, record storage query.
- Automatic cycle coverage, intelligent identification. After the TF card is fully stored, the new photo video will automatically overwrite the oldest one in chronological order, eliminating the need to periodically delete and automatically saving photos or videos of the most recent time.
- Built-in power-off memory chip, replace the battery within 2 hours, clock/ringtone/setting and other data are not lost.
- The machine provides two recording modes:
- Photographing mode: In this mode, the machine will photograph the visitor or outside the door, and can be set to take one photo, take two shots, and take three shots.
- Recording mode: In this mode, the machine will record video for visitors or outside the house. It can be set to three time periods of 10 seconds, 20 seconds and 30 seconds.
- Machine two power supply methods:
- 1 x 3500mah rechargeable lithium battery;
- 5V1A-5V2A Micro USB, which supplies power to the machine and also charges the machine's battery.
- The machine adopts energy-saving power-saving design. The indoor unit automatically enters the standby mode for 10 seconds (also can be set in the machine's setting menu "Auto Power Off" for 10 seconds, 20 seconds, 30 seconds, and off. Note that the machine screen Chang Liang will not enter the standby state. About 180 days standby, you can use 60-90 days (for details, please refer to the power saving prompt card).
- Machine-intelligence system to meet the needs of different scenarios, but also save electricity and environmental protection.
- At home mode: When the visitor presses the doorbell button outside the door, the machine rings the doorbell, the screen lights up, and the camera automatically stores the video/video.
- away from home mode: When the visitor presses the doorbell button outside the door, the machine rings the doorbell, the screen does not shine, and automatic camera/video storage of visitors.
- Do Not Disturb Mode: When the visitor presses the doorbell button outside the door, the machine will not ring the doorbell, the screen will not be on, and the camera/video will automatically store the visitor.
- The machine is easy to use.
- Install the machine on the door according to the instructions.
- Power the machine (battery or micro USB connection)
- Watch out the door through the door machine
It can be loaded into a memory card (if you need to take a photo to store it), you can use the button to watch the situation outside the door, take a photo/audio video, view photos/videos, and recommend using a high-speed TF card. By setting your own DIY requirements, you can browse the description of the manual, or explore for fun.
Function introduction
- When the guest presses the doorbell, the indoor ringtone reminds/opens the screen/photos/videos (refer to the corresponding modes and settings)
- Open the motion detection and insert the TF card to automatically take pictures/videos of the scene outside the door and protect the family property at all times
- When the house operator presses the switch button, the machine will turn on and show all the outdoor conditions on the big screen.
- (The machine inserts the TF card) When the machine is turned on, when the screen is displayed on the screen, the house staff press the watch button again to complete the photo/video recording, and is automatically stored in the TF card.
- After the camera takes a picture/video, the pictures/videos are saved in the TF card. You can browse through the menu or use a card reader to browse the computer.
Cat's head
- 2 million pixel CMOS sensor;
- M7 full glass 200W pixel HD lens;
- Support multiple video formats, maximum support 1920*1080P (25fps);
- With wide dynamic and low illumination function, support automatic color to black;
- Adopt 32-bit processor and professional video codec chip;
- Infrared distance 1-2 meters 4 850 infrared lights PMW spectroscopy
Host Introduction
- Built-in RTOS operating system, full support UI menu configuration and management;
- Support recording mode or photo mode recording to prevent personnel;
- The video mode is divided into 10 seconds, 20 seconds, and 30 seconds.
- The camera mode is divided into one shot, two shots, and three shots in three modes;
- Automatic shutdown time has 10 seconds, 20 seconds, 30 seconds, off four modes;
- Support PIR body motion detection;
- Support manual image capture;
- Configure 4.5-inch IPS HD display;
- Built-in variety of ring tones
introduction
- equipped with DC3.7V 3500MAH lithium battery;
- Integrated integrated design, compact structure, high reliability;
- full metal cat head shell, beautiful and prevent damage;
- Bronze anti-old craft cat head plus gold, black, silver multi host optional;
- It is convenient and quick to install through the reserved cat eyes on the door.
- EEPROM data storage is adopted, and stored data is not lost after power failure;
- Supports up to 32G high speed TF memory card
common problem:
1, the machine does not boot, no response
a Check if the battery is inserted into the battery compartment correctly
b Check the battery quality and battery power. (initial voltage is greater than or equal to 4.2V)
c USB-powered boot (using 5V1A/2A phone charger plug)
d The working voltage of the machine is 3.6V-5V. Check if the input voltage is within the range.
2, boot shows "video does not start" no image
a: The cable interface is reversed. Please pay attention to the direction.
b: The cable is broken or the camera cable is not in line. The poor contact of the cat's eye (re-plug) is inserted in the direction of the arrow on the main board.
3,the machine automatically black screen
The machine adopts the saving power saving design, the default is 10 S, automatic screen standby, other options can be selected in the setting menu.
4, the machine will not go out standby
Set "Auto Power Off" in the setup menu for 10 seconds (10 seconds for blanking out), 20 seconds (20 seconds for blanking out), 30 seconds (30 seconds for blanking out), and off (without blanking)
5, can not take pictures / video
When the machine is inserted into the TF card, it has the camera/video function.
6,do not read TF card, do not save photos, photos can not be played, etc.
a Please use a fast enough memory card to format the memory card before use
b Plug the TF card into another device and check if the TF card is good
c Restart the host after inserting TF card
d Use alcohol or eraser to clean the memory card golden finger section
e Replace memory card
7,Can I use it at night?
The camera has infrared light, night vision supports a valid distance of 2 meters, can clearly see the visitor's facial features.
8,no motion detection or false alarm
a Within 1-2 meters of the detection distance, the summer distance will be shorter (because the temperature of the person and the environment is close)
b When there is cold air or hot air, some false alarms will be generated, and the PIR sensitivity can be adjusted appropriately.
c Ensure that there are no moving objects in front of the outside door and wait for 20 seconds to try again
d Check the cable
9, ring the bell does not ring / not bright screen
a:Confirm whether the machine is turned on; Check whether the connection cable between the camera and the host is in good condition and whether it is obviously damaged.
b: Check the machine mode and adjust to your own mode. In home mode (press the doorbell button outside the door, the machine rings the doorbell, the screen lights up)/away from home (when you press the doorbell button outside the door, the machine rings the doorbell, the screen does not shine, and the camera automatically stores the video/storage visitor )/Do Not Disturb Mode (When you press the doorbell button outside the door, the machine will not ring the doorbell, the screen will not be on, and the camera/video will automatically save the visitor).
10, thick door can be installed, screws enough?
Doors without holes require holes for installation. The best hole size is 15-20mm.
Door Thickness Application Range: 30mm~110mm; Door Hole Range: 15~50mm
When installing the outdoor unit, first confirm the thickness of the door, and select the appropriate screw according to the thickness of the door.
Note: When the thickness of the door is in the range of 30mm-60mm, use 35mm long screw
When the thickness of the door is in the range of 60mm-90mm, use 65mm long screws
When the thickness of the door is in the range of 90mm-110mm, use 85mm long screws
11, how to charge, battery standby and use time is how long?
The battery used by the machine is a general-purpose model N7100 lithium battery. There are two kinds of charging methods: 1. Directly insert the data cable into the USB port of the machine for charging (Be sure to pay attention to the charger's current. It is recommended to use a 5V2A charger for charging); 2, remove the battery with a matching charger or universal charging;
The theoretical standby time of the machine is 180 days, and the actual usage is about 60 days (calculated by 10 times/day of start-up); according to the power saving prompt card, the options such as standby time and PIR motion detection can be changed to more Power saving mode.
