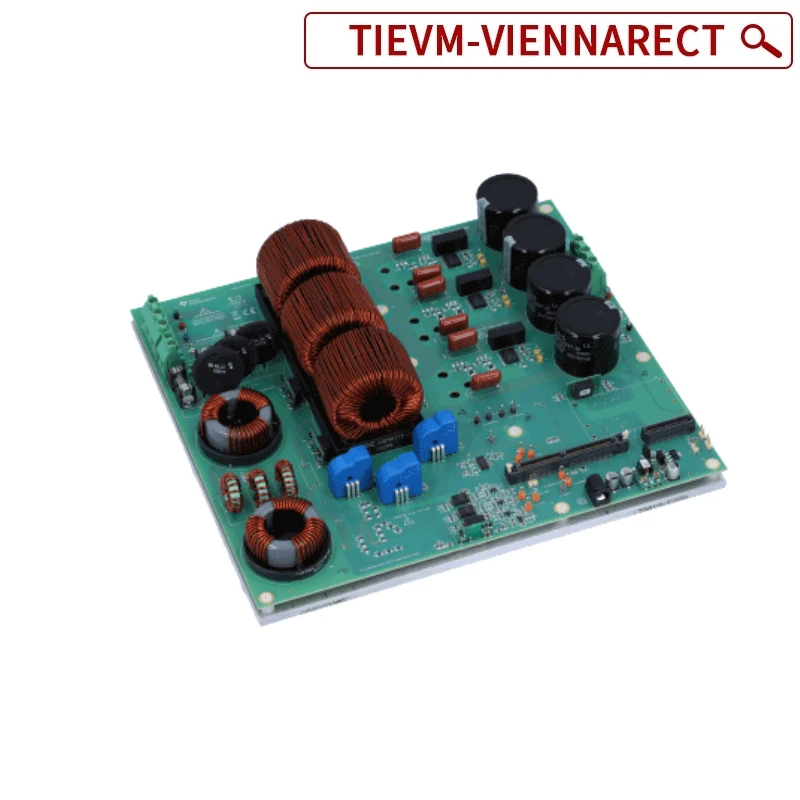

TIEVM-VIENNARECT Retificador de Viena de alta eficiencia, corrección de factor de potencia trifásico, módulo de evaluación PFC, electrónica de potencia

Información del producto TIEVM-VIENNARECT

Primero, los parámetros principales

• función principalEl módulo de evaluación rectificador trifásico Vienna está diseñado para la corrección del factor de potencia (PFC) de alto rendimiento, lo que permite una conversión eficiente de CA a CC (CA-CC), manteniendo al mismo tiempo la distorsión armónica total de la corriente de entrada (THD) a un nivel muy bajo, cumpliendo estrictos estándares de eficiencia energética industrial.
• controlador centralBasado en la TI C2000™ Serie de microcontroladores en tiempo real (compatible con TMS320F28388D o TMS320F280049C), ADC integrado de alta precisión y módulos PWM mejorados que admiten la ejecución en tiempo real de complejos algoritmos de control digital.
• capacidad de potenciaAmplia gama de voltaje de entrada trifásico (100-480 VCA), potencia de carga completa de hasta 1,2 kW (entrada de 38 VCA) o 2,4 kW (entrada de 400 VCA), alta densidad de potencia, adecuada para implementación de espacios compactos.

En segundo lugar, parámetros técnicos

• Rendimiento eléctrico:
  • Corrección del factor de potencia: Factor de potencia (PF) ≥ 0,99 a plena carga, corriente de entrada THD 5% (conforme al estándar IEC 61000-3-2), reduciendo efectivamente la interferencia armónica de la red eléctrica.
  • Eficiencia de conversión: 96% en condiciones operativas típicas (rango de media carga a carga completa), reduciendo la pérdida de energía y adaptándose a las necesidades de equipos de bajo consumo.
  • Características de salida: voltaje de salida de CC ajustable (200-800 VCC), admite funcionamiento en modo de corriente continua (CCM), voltaje de ondulación de salida 1% (carga completa).
• Control y protección:
  • Algoritmo de control: Se utiliza tecnología de modulación vectorial espacial (SVM), combinada con control digital de circuito cerrado, para lograr una respuesta dinámica rápida (tiempo de respuesta del paso de carga 10 ms).
  • Función de protección: protección integrada contra sobrecorriente (OCP), protección contra sobretensión (OVP), protección contra sobrecalentamiento (OTP) y protección contra subtensión de entrada (UVP) para mejorar la seguridad operativa del sistema.
• Soporte de hardware y desarrollo:

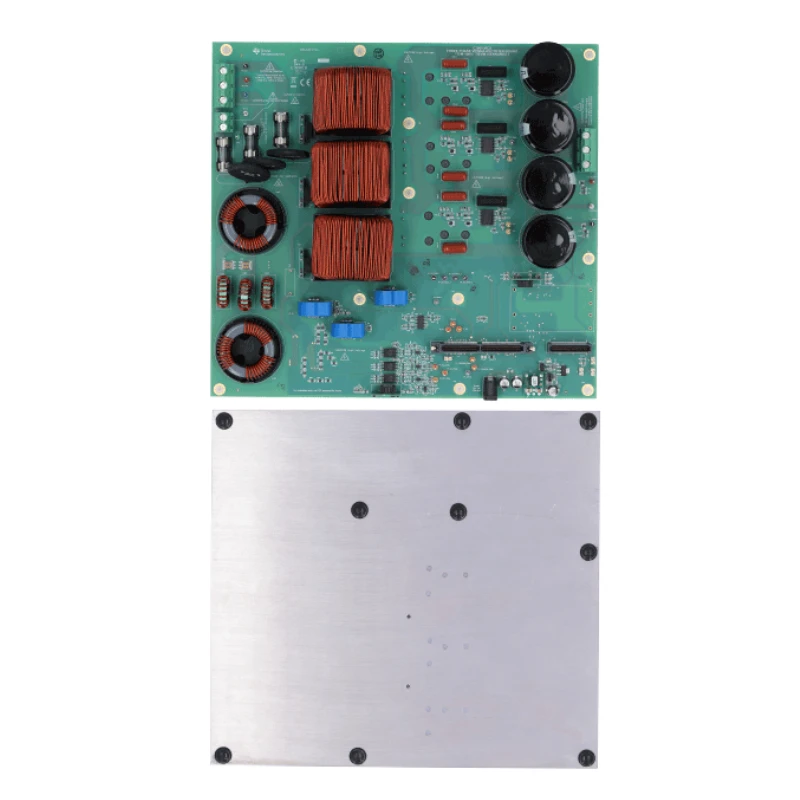

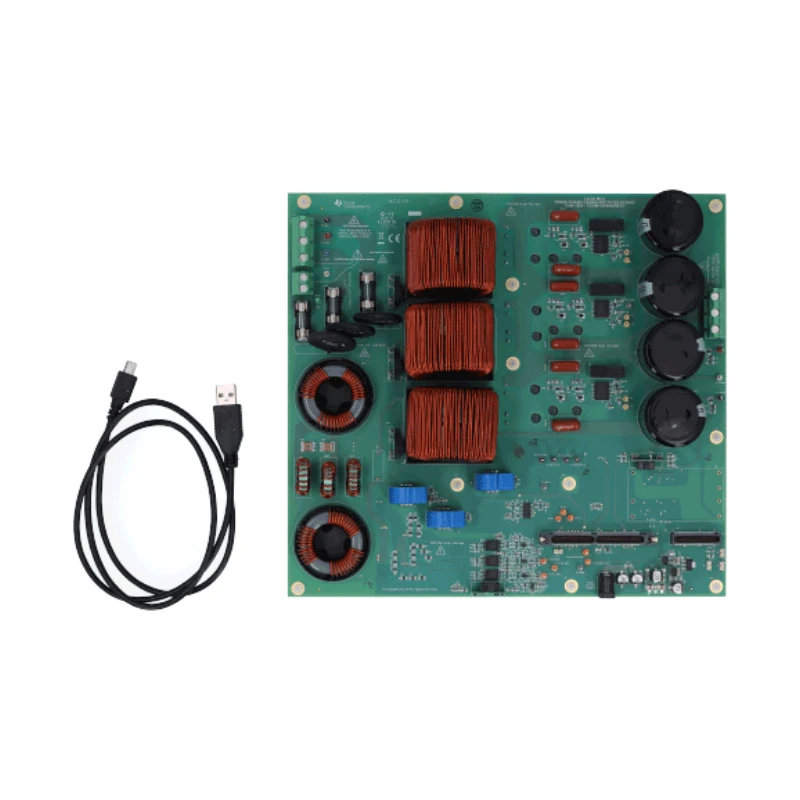

  • Configuración de hardware: incluido puente rectificador trifásico, inductor de alta frecuencia, condensador de película delgada y otros dispositivos de potencia clave, puntos de muestreo de voltaje/corriente reservados, monitoreo y depuración convenientes de formas de onda.
  • Builder de energía: Compatible con el kit de desarrollo de software C2000WARE-DIGITALPOWER-SDK, admite el entorno de desarrollo integrado Code Composer Studio (CCS), proporciona muestras de firmware precompiladas y herramientas de análisis de respuesta de frecuencia del sistema (SFRA) y acelera la verificación del algoritmo de control.

Tres, escenarios de aplicación

• Sistema de energía industrialPara fuente de alimentación AC-DC de grado industrial (como fuente de alimentación de máquina herramienta de control numérico, fuente de alimentación de controlador de robot), mediante corrección de alto factor de potencia para reducir la contaminación armónica de la red eléctrica, de acuerdo con los estándares de eficiencia energética industrial.
• Nuevo almacenamiento de energía y energía.: Adaptarse al rectificador frontal del inversor fotovoltaico y al convertidor de almacenamiento de energía para mejorar la eficiencia de conversión de energía y admitir una amplia entrada de voltaje para adaptarse a las características de fluctuación de la nueva generación de energía.
• Infraestructura de vehículos eléctricos.: Se utiliza para cargadores de a bordo de vehículos eléctricos (OBC), módulos de potencia de pila de carga, diseño de alta densidad de potencia para satisfacer las limitaciones de espacio del equipo a bordo, características de conversión eficientes para reducir el consumo de energía de carga.
• Telecomunicaciones y centros de datos.Como fuente de alimentación de comunicación, la unidad rectificadora frontal de la fuente de alimentación del servidor garantiza el funcionamiento confiable de los equipos de comunicación con salida de CC estable y bajas características armónicas, cumpliendo con las especificaciones de suministro de energía de la industria de las telecomunicaciones.
